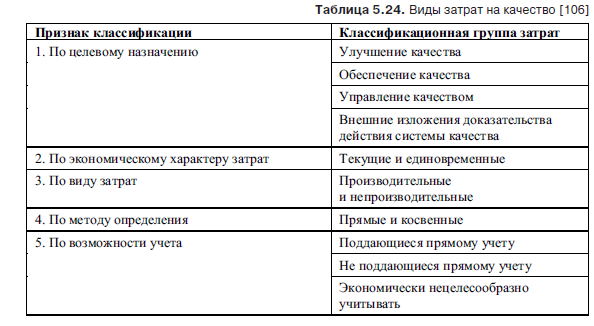

4. Классификация затрат на качество по Канэ.
5. Матричная диаграмма.
МД позволяет наглядно представить взаимосвязи между различными факторами и степень их тесноты. Это повышает эффективность решения различных задач, учитывающих такие взаимосвязи. В качестве факторов, подвергаемых анализу с помощью МД, могут быть: проблемы в области качества и причины их появления, проблемы и способы их устранения, потребительские свойства продукции, их инженерные характеристики, свойства изделия и его комплектующих, характеристики качества процесса и его элементы и др. На рис. 4.50 показана матричная диаграмма (матрица связей) для компонентов факторов A и B.
МД, показанная на рисунке (см. рис. 4.50), наиболее распространена. Она называется L-формой, представляет взаимосвязи между двумя группами факторов, широко используется при структурировании функции качества и поэтому имеет название таблицы качества. Информация о степени тесноты взаимосвязи между различными факторами, представленная с помощью специальных символов, позволяет с большей точностью выполнить моделирование этих взаимосвязей и более эффективно управлять различными факторами и процессами. Если необходимо проанализировать взаимосвязи между тремя группами факторов, следует использовать T-карту (рис. 4.51, б). Для анализа взаимосвязей между 4 группами факторов предназначена X-карта (рис. 4.51, в). Т-образная диаграмма позволяет рассмотреть взаимосвязи, например, между дефектами продукции, их причинами и последствиями. Х-образная МД позволяет рассмотреть взаимосвязи, например, между дефектами продукции и группами причин первого, второго и третьего уровней.
Метод матричных диаграмм, как и другие новые инструменты качества, обычно реализуется командой, перед которой поставлена какая-либо задача в области улучшения качества. Степень тесноты взаимосвязи между факторами оценивается либо с помощью экспертных оценок, либо с помощью корреляционного анализа.
Основные преимущества, которыми обладает матричная диаграмма по сравнению с другими методами это наглядное графическое представление взаимосвязи между различными элементами, возможность быстро оценить силу взаимосвязи, возможность проводить многомерное сравнение элементов списков (от двух до четырех). К недостаткам можно отнести ограниченность числа сопоставляемых элементов при увеличении числа сравниваемых списков.
6. Стрелочная диаграмма.
Для облегчения разработки и контроля плана работ путем повышения его наглядности и используется СД. Стрелочная диаграмма может иметь вид либо диаграммы Ганта, либо сетевого графа.
Цель метода - Детальное планирование оптимальных сроков выполнения всех необходимых работ для реализации поставленной цели и последующий эффективный контроль хода проведения работ.
Суть метода - Наглядное и системное графическое отображение последовательности и взаимозависимости действий (работ, решений или мероприятий), обеспечивающих своевременное и планомерное достижение конечных целей.
Стрелочная диаграмма представляет собой диаграмму хода проведения работ, из которой наглядно видны порядок и сроки проведения различных этапов. Этот инструмент используется для обеспечения уверенности, что планируемое время выполнения всей работы и отдельных ее этапов по достижению конечной цели является оптимальным. Инструмент применяется как для планирования, так и для контроля работ.
План действий
Сформировать команду из специалистов, владеющих вопросами по обсуждаемой теме.
Четко сформулировать проблему, требующую решения.
Определить необходимые меры, сроки и этапы выполнения работ.
Построить диаграмму хода проведения работ, отобразив последовательность действий, необходимых для получения требуемого результата.
Осуществить эффективный контроль за ходом выполнения работ.
На рис. 4.52 приведены порядок и сроки выполнения работ по возведению дома «под ключ» в течение 12 месяцев, представленные в виде диаграммы Ганта. Сетевой граф по выполнению той же самой задачи приведен на рис. 4.53.
Цифры, стоящие в узлах графа, соответствуют порядковому номеру операции, приведенной на предыдущем рисунке (см. рис. 4.52). При этом конечная операция, соответствующая «конечной инспекции и сдаче дома», на следующем изображении (см. рис. 4.53) разбита на две операции: 11 — конечная инспекция и 12 — сдача дома.
Цифры, стоящие под стрелками сетевого графа, соответствуют продолжительности (в нашем случае - числу месяцев) выполнения операции, номер которой указан в узле графа, из которого исходит стрелка.
На сетевом графе с помощью стрелок наглядно показана последовательность действий и влияние той или иной операции на ход выполнения последующих операций, поэтому сетевой граф более удобен для контроля над ходом выполнения работ, чем диаграмма Ганта. На сетевом графе показана последовательность работ и влияние той или иной операции на ход выполнения последующих операций. Поэтому сетевой граф более удобен для контроля за ходом выполнения работ, чем диаграмма Ганта, рассматривающая работы так, как будто они независимы друг от друга
Дополнительная информация:
- Работа не с конкретными числовыми данными, а со словесными высказываниями.
- Диаграмма позволяет устанавливать понимание между специалистами различного профиля и облегчает достижение согласия среди них.
Достоинства метода. Наглядность, простота освоения и применения.
Недостатки метода. Отсутствие правил отбора и критериев оценки перспективности и эффективности вариантов выполнения всех необходимых работ.
Ожидаемый результат. Конкретный план выполнения работ, обеспечивающий своевременное и планомерное достижение конечных целей.
