3. Работа №1

5. Что мы узнаем на первом занятии:

6. Как запустиь Автокад

7. Интерфейс пользователя и система команд

8. Как работают команды AutoCAD

9. Панели инструментов в Автокаде

10. Система координат Автокада

11. Сохранение чертежа

12. Практическое применение полученных знаний

Предисловие

Графическая система AutoCAD (в дальнейшем – Программа) появ

Вначале она предназначалась для создания двухмерных чертежей на персональном компьютере под управлением операционной системы Windows. Однако в дальнейшем в нее были добавлены функции и для создания трехмерных изображений изделий. Рассмотрение этих функций не входит в задачу данной работы, поэтому все дальнейшее изложение посвящено рассмотрению техники построения двухмерных чертежей.

Позже были созданы конструкторские системы, например, SolidWorks и другие, которые позволяют более эффективно решать задачи по созданию конструкторских документов. Однако AutoCAD был первой программой для создания двухмерных чертежей на персональном компьютере, требовал минимальных машинных ресурсов и был прост в освоении и использовании. Эти факторы и определили его широкое распространение.

Системные требования для AutoCAD 2012: двухъядерный процессор Intel® Pentium® 4 или AMD Athlon® с тактовой частотой 3 ГГц или выше, поддерживающий технологию SSE2.

* 2 ГБ оперативной памяти

* 2 ГБ на жестком диске для установки

* Поддержка экранного разрешения 1024 x 768 и режима «true color»

Новые возможности AutoCAD 2012 называют настоящим технологическим прорывом, который порадует многие миллионы пользователей этого программного продукта.

AutoCAD 2012 стал параметрическим, и теперь при любых изменениях между объектами поддерживаются заданные пользователями взаимосвязи. Это позволяет значительно сократить время на внесение изменений в проекты.

Благодаря появлению инструментов работы с произвольными формами стало возможным создавать и анализировать самые сложные трехмерные объекты. Кроме того, теперь поддерживается 3D печать, то есть становится проще получать опытные образцы и физические прототипы.

По многочисленным просьбам Международного Сообщества Пользователей Autodesk (AUGI) в AutoCAD 2012 усовершенствована работа с форматом PDF. Файлы PDF можно использовать в качестве подложки, а также улучшено качество импорта в формат PDF. Это позволит упростить обмен данными между всеми заинтересованными в проекте сторонами.Технология создания чертежа в Программе полностью дублирует общеизвестную ручную технологию создания основной проектно-конструкторской документации. Поэтому предполагается, что Пользователь знаком с этой технологией, знает действующие стандарты по ее созданию и оформлению конструкторской документации, а также имеет опыт работы на персональном компьютере.

Запуск Программы

Запуск Программы осуществляется обычными для операционной системы способами.

Запуск AutoCAD 2012

1 Для запуска AutoCAD перейдите в меню "Пуск" (Windows) Всепрограммы Autodesk AutoCAD 2012 AutoCAD 2012- Русский.

Можно запусть с рабочего стола через ярлык

После запуска Программы открывается рабочее окно, которое в общем случае имеет вид, представленный на рис.1, в котором открыт пустой чертеж с именем Чертеж1.dwg.

2. Интерфейс пользователя и система команд

рис.1

В центре рабочего окна находится графическое поле (цвет поля можно настроить для комфортной работы), в левом нижнем углу которого представлен маркер системы координат. Над графическим полем расположен блок из четырех строк: заглавного блока, главного меню команд, панели инструментов команд и панели инструментов свойств объектов. Вдоль левой и правой кромок графического поля располагаются плавающие панели инструментов команд. Под графическим полем расположен блок, включающий в себя командную строку и строку состояния.

Чтобы создать новый чертеж, нужно выбрать в меню: создание нового чертежа; Чертеж

и выбрать Открыть и в списке указать Открыть без шаблона _ Метрические!!!

Графическая система AutoCAD2012 работает в диалоговом режиме. Это значит, что она может общаться с Пользователем при наличии понятного обоим языка. Этот язык принято называть системой команд, а его составляющие – командами. Команда может состоять из отдельного термина или их набора.

Команда может быть введена только в тот момент, когда в окне командных строк высвечивается запрос: Команда: курсор при ожидании команды имеет вид

Курсор в режиме ожидания

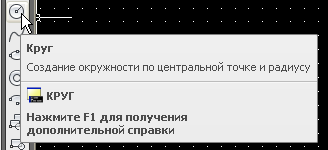

Команды AutoCAD имеют несколько вариантов: выберем команду circle (Круг)

Курсор в режиме выбора

Как видите, команда содержит опции (ключи) разделенные косой чертой ( / ) и опцию по умолчанию всегда заключенную в угловых скобках (< >) или ( ), а форма курсора изменяется, указывая режим выбора.

После указания центра круга в командной строке появится запрос:

Обратите внимание на регистр символов. Если вы отвечаете на приглашение с клавиатуры, достаточно ввести буквы, указанные в верхнем регистре. По умолчанию предлагается радиус (здесь может быть любое число, программа запоминает последнее введенное), мы введем с клавиатуры нужное нам число. Если мы хотим ввести диаметр, то выберем ключ Д в команде Круг.

Команда может быть задана различными способами: использованием ее инструмента, выбором из меню или вводом с клавиатуры. В первом случае достаточно щелчка на инструменте. Во втором случае производится выбор команды из перечня, предлагаемого Программой. В третьем случае имя команды набирается на клавиатуре.

Если нужно получить справку по команде, наберите ее в командной строке и нажмите клавишу F1 . Если команда понятна, программа выводит в командной строке подтверждение и запрашивает дополнительные данные для ее выполнения.

Ввод данных на запрос Программы, как и команд, может производиться с клавиатуры или мышкой. В первом случае эта задача решается путем набора их числовых значений.

При этом дробная часть числа отделяется от целой части точкой. При вводе координат точек первым числом является значение координаты x, вторым – координаты y, третьим (при работе в трехмерном пространстве) – координаты z. Значения координат отделяются друг от друга запятой. Во втором случае задача решается путем непосредственного указания точек в пределах графической области.

Например, для задания отрезка прямой после активизации команды Отрезок

в ыводится запрос:

После указания точки в командной строке выводится новый запрос:

П осле указания второй точки изображение отрезка фиксируется, а в командной строке выводится запрос:

Чтобы завершить команду надо нажать пробел или кликнуть правой клавишей мышки или Enter. Если нужно отменить команду жмем Esc.
