3. Диаграммы в языке uml
Диаграмма — графическое представление множества элементов, наиболее часто изображается как связный граф из вершин (предметов) и дуг (отношений). Диаграммы рисуются для визуализации системы с разных точек зрения, затем они отображаются в систему. Обычно диаграмма дает неполное представление элементов, которые составляют систему. По этой причине UML включает девять видов диаграмм (рис 3.1.):
диаграммы вариантов использования (use case diagrams) – для моделирования бизнес-процессов организации и требований к создаваемой системе);
диаграммы классов (class diagrams) – для моделирования статической структуры классов системы и связей между ними;
диаграммы поведения системы (behavior diagrams):
диаграммы взаимодействия (interaction diagrams):
диаграммы последовательности (sequence diagrams) и
кооперативные диаграммы (collaboration diagrams) – для моделирования процесса обмена сообщениями между объектами;
диаграммы состояний (statechart diagrams) – для моделирования поведения объектов системы при переходе из одного состояния в другое;
диаграммы деятельностей (activity diagrams) – для моделирования поведения системы в рамках различных вариантов использования, или моделирования деятельностей;
диаграммы реализации (implementation diagrams):
диаграммы компонентов (component diagrams) – для моделирования иерархии компонентов (подсистем) системы;
диаграммы размещения (deployment diagrams) – для моделирования физической архитектуры системы.

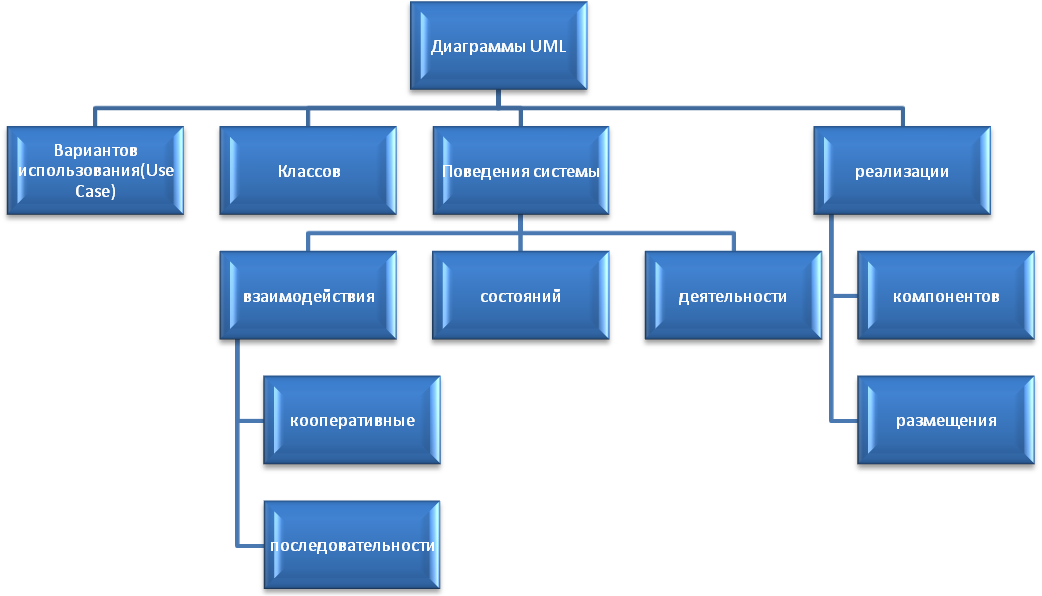

Рисунок 3.1 Диаграммы UML
3.1. Диаграммы вариантов использования (Use Сase)
3.1.1. Актеры и прецеденты
Диаграмма вариантов использования (диаграмма прецедентов, Use Сase) определяет поведение системы с точки зрения пользователя. Диаграмма Use Case рассматривается как главное средство для первичного моделирования динамики системы, используется для:
выяснения требований к разрабатываемой системе,
фиксации этих требований в форме, которая позволит проводить дальнейшую разработку.
В состав диаграмм Use Case входят:
элементы Use Case (прецеденты),
актеры,
отношения (зависимости, обобщения и ассоциации).
Как и другие диаграммы, диаграммы Use Case могут включать примечания и ограничения. Кроме того, диаграммы Use Case могут содержать пакеты, используемые для группировки элементов модели в крупные фрагменты.
Вершинами в диаграмме Use Case являются (рис. 3.2):
Актеры представляют внешний мир, нуждающийся в работе системы.
Прецеденты представляют действия, выполняемые системой в интересах актеров.
Рис. 3.2. Обозначения актера и прецедента
Различают актеров и пользователей.
Актер — это роль объекта вне системы, который прямо взаимодействует с ее частью — конкретным элементом (элементом Use Case).
Пользователь — это физический объект, который использует систему. Он может играть несколько ролей и поэтому может моделироваться несколькими актерами. Справедливо и обратное — актером могут быть разные пользователи. Актеры делятся на три основных типа:
пользователи системы,
другие системы, взаимодействующие с данной,
время (время становится действующим лицом, если от него зависит запуск каких-либо событий в системе).
Прецедент (элемент Use Case) — это описание последовательности действий (или нескольких последовательностей), которые выполняются системой и производят для отдельного актера видимый результат.
Один актер может использовать несколько элементов прецедентов, и наоборот, один прецедент может иметь несколько актеров, использующих его. Каждый прецедент задает определенный путь использования системы. Набор всех прецедентов определяет полные функциональные возможности системы.
Пример. (Д.Иванов, Ф.Новиков. Моделирование на UML Учебно-методическое пособие.)
Пусть в организации «Рога и копыта» отсутствует контроль и учёт движения документов.
Необходимо разработать систему документооборота, решающую следующие проблемы:
Упорядочивание прохождения документов по инстанциям;
Обеспечение сохранности и восстановления документов;
Решение проблемы последней версии документа.
Актеры: Пользователь (руководитель, сотрудник), аналитик, администратор.
Руководитель управляет доступом к документам, работает с документами (создание документа, изменение документа, выводит документ из обращения), задает правила работы с документами, регистрирует документы
Сотрудник работает с документами (создание документа, изменение документа, выводит документ из обращения), задает правила работы с документами, регистрирует документы.
Аналитик разрабатывает отчеты.
Администратор определяет роли пользователей.
Рисунок 3.2. Общие варианты использования для системы документооборота
