Индивидуальный Тепловой Пункт

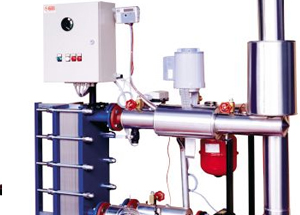

Индивидуальный тепловой пункт (ИТП дальше) устанавливается в отдельных городских зданиях и предназначены для распределения, учета и регулирования тепловой энергии в системах отопления, вентиляции, кондиционирования и горячего водоснабжения. ИТП включают два пластинчатых теплообменника: один для системы отопления, другой - для системы горячего водоснабжения. Теплообменник для системы отопления работает по двухконтурной системе: по первому контуру подается прямой теплоноситель (пар, вода), по второму, замкнутому контуру - нагретый теплоноситель системы отопления. Второй контур включает насосную станцию для подачи теплоносителя к отопительным приборам здания, систему автоматического регулирования количества подаваемого прямого теплоносителя и температуры теплоносителя в систему отопления. Оснащен датчиками контроля режимов температуры, в т.ч. наружного воздуха. Все параметры температуры задаются программой на контроллере (ТРМ-32), который может регулировать температуру системы отопления в режиме реального времени (день-ночь, рабочие дни-выходные дни). Теплообменник для ГВС также оснащен автоматическим регулятором расхода прямого теплоносителя и температуры нагреваемой воды, а также насосной станцией для системы циркуляции. В комплекте ИТП поставляются шаровые краны, термоманометры, приборы учета расхода воды и тепла, обратные клапаны, фильтры и т.д.(дополнительные оборудование) по желанию заказчика. Внедрение ИТП позволит отказаться от четырехтрубной магистральной системы и перейти к двухтрубной, обеспечивающих индивидуальный подвод теплоснабжения только к зданиям, сократить протяженность внутриквартальных тепловых магистралей. Параллельная схема подключения теплообменников позволяет уйти от неоправданно усложненной 2-х ступенчатой схемы. В результате снижаются затраты на содержание и ремонт трубопроводов, расход теплоизоляционных материалов, в отдельных случаях исключается отвод земли под здание ИТП и его строительство. ООО "Тепло-Комплекс" производит поставку теплообменников и на их базе полного комплекта оборудования для ИТП в целом. Параметры технологического процесса ИТП, необходимые для теплового и гидравлического расчета отопления, горячего водоснабжения и вентиляции производится с помощью компьютерной программы фирмы API Schmidt-Bretten GmbH& Ko (Германия), на основе выданных исходных данных заказчиком. Разработка ИТП позволяет выбрать наиболее рациональное оборудование и оптимизацию эксплуатационных режимов потребителей рассчитанные в соответствии с действительными расходами воды вместо "усредненных". Такой подход отвергает использование устаревших правил и норм проектирования, основанных на предположительных оценках тепловых нагрузок. Состав оборудования ИТП указан в прилагаемой принципиальной схеме ИТП.

Индивидуальный тепловой пункт далее ИТП – тепло-распределительный тепловой пункт основной задачей которого является распределение тепла между потребителями с заданными для них параметрами.

За рубежом уже давно, в каждом доме, еще до сдачи его в эксплуатацию проектируют и устанавливают ИТП, что дают подобные пункты, и действительно ли окупятся затраты на его монтаж. У нас еще редко встречаются многоквартирные дома с индивидуальным отоплением, поэтому в нынешних условиях, прежде чем подсоединить дом к центральной сети, необходимо смонтировать тепловой пункт, который будет регулировать параметры подаваемого тепла в квартиры.

Еще в 1986 году были приняты, а в 1987 году утверждены строительные нормы и правила о «Тепловых сетях», согласно им, любой дом, построенный после 1987 года, к центральным тепловым сетям должны был подключаться только через ИТП. Почему? Зачем нужны были дополнительные затраты?

Все эти затраты окупались довольно таки быстро, потому что подобные пункты позволяли экономить колоссальное количество как тепловой, так и электрической энергии.

Установка и эксплуатация ИТП

Установка ИТП в частном доме

Все большей популярностью в наше время пользуются системы индивидуального отопления, чаще они устанавливаются на вновь построенные многоквартирные дома. Для того, чтобы правильно распределять тепло между всеми жителями дома, монтируется ИТП. В основном таким местом выбирается подвал, меньше затрат на доставку, и это место более удобно для монтажа. С помощью такого пункта можно регулировать подачу тепла или горячей воды в любую квартиру по необходимости, или потребности, также в зависимости от сезона. При подаче тепла централизовано, подобные удобства невозможны, и люди в своих квартирах или мерзнут, или парятся, когда с наступлением весны, батареи в квартирах продолжают греть.

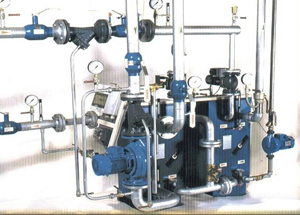

Есть два основных способа установки тепловых пунктов, сборный и блочный. В первом случае, ИТП привозится с завода-изготовителя в разобранном виде, и уже на месте монтируется специалистами завода. Во втором, к месту монтажа доставляется полностью собранный, готовый к эксплуатации тепловой пункт, он просто подключается и регулируется. Чаще всего сегодня применяется именно второй вариант, меньше хлопот, да и подключение такого пункта на месте могут произвести местные специалисты.

Что входит в проектирование ИТП (индивидуальный тепловой пункт)

Проектирование ИТП

Проектирование ИТП заключается в следующих операциях, которые включают в себя:

предпроектную подготовку,

получение технически возможных условий,

разработку проектной документации,

согласование всей проектной документации.

В предпроектную подготовку проектирования ИТП входит обследование того объекта где он планируется устанавливаться. При этом необходимо заполнить опросный лист, получить техническое задание на определенное проектировании ИТП, заключить договор в котором указывается то что будет производиться отпуск энергии тепла или условия того что он будет присоединен к тепловым сетям. Так же необходимо подготовить регистрационные документы собственника этого строения.

Само проектирование ИТП предоставляется в виде проекта в четырех экземплярах.

Выполнение расчетов при проектировании ИТП (индивидуальный тепловой пункт)

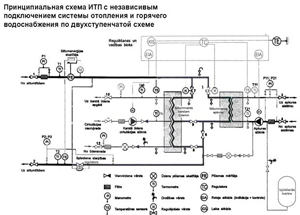

Схема ИТП

Для того чтобы проектирование ИТП прошло успешно необходимо в процессе его выполнения произвести расчеты тепловых потерь и в соответствии с ним произвести расчет и подобрать необходимое оборудование.

Расчет тепловых потерь помещения, прежде всего, основывается на выход энергии тепла через стены, окна, крышу и пол. Так же очень большое количество тепла уходит из помещения через системы вентиляции, которые присутствуют практически во всех комнатах домов. Теплопотери, обычно, обусловлены разницей температур на улице и в помещении, чем ниже температуру на улице, тем большие теплопотери испытывает помещение. Так же количество теплопотерь зависит от того насколько хорошо утеплены все элементы здания.

В процессе этого расчета при проектировании ИТП необходимо точно знать все толщины ограждающих помещение конструкций, а так же материалы, из которых они изготовлены. Форма кровли, наличие или отсутствие воздушного зазора тоже имеют немалое значение при проведении расчета.

Определенные расчет направленный на подбор оборудования предусматривает в себе определение необходимых показателей для того или иного здания. Так выполняется расчет требуемых параметров. Подбирается необходимое оборудование и производится сравнительная характеристика значений этих параметров.

Проектирование теплового пункта

Проектирование теплового пункта

Для решения проблемы теплоснабжения жилых, производственных и сельскохозяйственных зданий некоторыми предприятиями оказываются услуги по проектированию ИТП – индивидуальных тепловых пунктов.

Проектирование тепловых пунктов состоит из нескольких этапов, первым из которых является получение исходной разрешительной документации. Виды подобной документации – техническое задание, технические условия, а также архитектурно-строительные документы на помещение, в котором будет устанавливаться индивидуальный тепловой пункт. Следующие этапы проектирования ИТП – это расчет тепловых потерь для каждого помещения, выбор нужного оборудования, изготовление рабочих чертежей отопительной системы и оформление пояснительной записки. Последним этапом является сдача проекта заказчику.

Чтобы подобрать отопительные системы достаточной мощности, необходимо осознавать реальные потери тепла нуждающегося в отоплении объекта. Потери тепловой энергии приходятся на окна, полы, стены и крышу. Часть тепла уходит из помещения через вентиляционную систему. На потери тепла влияют теплоизоляционные свойства стен, окон, кровли и перекрытий.

При расчете потерь тепла тщательно исследуются наружные ограждающие конструкции, равно как и расположение внутренних перегородок – необходимы точные сведения о толщине пола, стен и потолка, как и данные о материалах, из которых они изготовлены. Также необходимо принимать во внимание положение дома относительно сторон света, равно как и особенности климата в данном регионе.

При проектировании тепловых пунктов необходимо предусмотреть размещение различного оборудования – арматуры, приборов управления, контроля и автоматизации, с помощью которых осуществляется преобразование параметров теплоносителя, подпитка систем потребления тепла, учет расходов теплоносителя, водоподготовка для систем горячего водоснабжения и некоторые другие операции.

Основными элементами отопительной системы в тепловом пункте являются шаровые краны, фильтр и обратный клапан.

В различных точках тепловых сетей гидравлические режимы неодинаковы, и при проектировании ИТП это нужно принимать во внимание.

В пояснительной записке необходимо указать нормативные документы, на основании которых выполнялся проект, также необходимо краткое описание ИТП и характеристики оборудования.

Проектирование ИТП осуществляется с применением новейших технологий и современного оборудования, а также особого программного обеспечения, которое позволяет моделировать сложные системы и визуализировать их. Обладающие хорошей репутацией российские фирмы при выполнении заказов о проектировании ИТП обычно принимают во внимание разработки зарубежных компаний.

Правильно выполнение проектирование индивидуального теплового пункта, а последующее тщательное воплощение проекта в жизнь позволит создать качественный тепловой узел, который будет заботиться о наличии горячего водоснабжения в обслуживаемом им здании.

Особенности проектирования ИТП (индивидуальный тепловой пункт)

При проектировании ИТП необходимо учитывать то, что в разных точках сети гидравлические условия различаются и вместе с тем и местные условия тоже имеют существенные различия. И при проектировании все это необходимо точно учитывать. Если в создаваемом проекте отсутствует система горячего водоснабжения с применением баков-аккумуляторов, то в этом случае необходимо спроектировать сразу два варианта подачи горячей воды, одним из которых будет связан с нормальной подачей воды, а другой со связанной подачей. При этом нормальная подача воды характеризуется как абсолютно обособленная от системы горячего водоснабжения, а вот связная напрямую зависит от расхода тепла в системе горячего водоснабжения.

При этом все эти варианты и последовательность проектирования должны описываться в пояснительной записке, которая прилагается к самому проекту.

Чем еще лучше готовый ИТП (индивидуальный тепловой пункт)?

Чем еще лучше готовый ИТП, тем, что на заводе в подходящих условиях подгоняются все запчасти, монтируются все трубки, соблюдаются необходимые зазоры. Под рукой у инженеров все необходимое оборудование и инструмент, вся система проверяется сразу после сборки. Естественно, что механизм, собранный в таких условиях и проверенный на специальном оборудовании, будет работать намного дольше.

Не является уже новинкой, полная автоматизация ИТП, в них устанавливаются контролеры на микропроцессорах, которые следят за температурой атмосферы и регулируют подачу тепла. Подобная организация подачи тепла, в некоторых случаях позволяет экономить до 30% энергии, а это соответственно отразится на состоянии кошельков жителей дома. К тому же повышается комфортность жизни.

Индивидуальный и идеальный… Тепловые пункты для жилых, офисных и торговых зданий

Более 30 лет назад система энергосбережения Европы имела большое сходство с централизованной системой энергосбережения СССР. Но Европа, в отличие от СССР, оказалась в состоянии достаточно быстро перестроить принципы работы своей энергосистемы для достижения максимальной экономической эффективности. Основные из этих принципов: максимальное использование теплоэлектроцентралей в качестве источников тепла, двухтрубная система распределения тепла через стальные предизолированные трубы, включая внутриквартальные вводы в дома и индивидуальный тепловой пункт (ИТП) с узлом учета у каждого абонента.  При этом для современных ИТП характерными являются свойства, характеризующие ключевые преимущества централизованного теплоснабжения, где на сравнительно небольших площадях сосредоточено большое количество подключенных абонентов.  Одним из свойств можно назвать стремление массово и недорого использовать современные средства автоматики, которые позволяют энергоэффективно регулировать работу самого ИТП, дают возможность удаленного доступа к нему из центрального пункта управления, а также возможность изменения режимов работы в связи с технологическими и иными требованиями. Также автоматизация ИТП позволяет качественно анализировать структуру и динамику энергопотребления, включая выставление счетов на оплату тепла, обнаружение аварийных ситуаций и многое другое.  Другое важное свойство — это применение только закрытых и независимых схем подключения, которые реализуются только двумя схемами для всех типов объектов: параллельной схемой или схемой с двухступенчатым теплообменником ГВС. Это дает возможность четко разграничить ответственность поставщика энергии и абонента, а также качественно организовать учет, увеличить безопасность, долговечность и надежность работы всей системы.  Еще одним характерными свойством современных ИТП является максимальное упрощение схемных решений, позволяющих реализовать указанные принципы экономически выгодным для абонента образом. Отсутствие дублирования компонентов или минимальное количество отсечных кранов не являются критическими при наличии развитой и квалифицированной сервисной и ремонтной сети. В случае возникновения нештатной ситуации современные ИТП подают соответствующий сигнал отсылкой SMS-сообщения или по телефонной линии прямо на диспетчерский пункт обслуживающей компании. Более «старые» ИТП выдают обобщенный сигнал неисправности, зажигая лампочку у консьержа или в холле здания для дальнейшей организации телефонного вызова сервисной службы. ИТП для установки на объектах в России выполняются в соответствии с СП 41-101-95, выпущенным более 10 лет назад, и множеством местных инструкций и требований, которые содержат не самые современные и/или слишком формальные требования к такому оборудованию.  Эти разные по своей структуре требования и инструкции часто «конфликтуют» между собой при реализации проектов реконструкции российских систем теплоснабжения в России и странах СНГ. Подобные «нестыковки» влекут за собой проблемы в получении финансирования под эти проекты от мировых финансовых институтов, таких, как Всемирный банк или ЕБРР. Иностранные специалисты просто не могут понять, каким образом ИТП для двух одинаковых домов в Риге и Петрозаводске с одинаковыми параметрами по мощности и температуре, но выполненными в соответствии с местными требованиями, отличаются по стоимости в 2 раза, естественно, не в пользу Петрозаводска. Одним из наиболее характерных в этом отношении регионов России является Москва. Сравнив ИТП от различных поставщиков, предлагаемых для похожих зданий, можно отметить большое различие в системных подходах к техническим решениям. Некоторые фирмы, уже много лет успешно работающие в Москве, вынуждены устанавливать ИТП, выполненные в полном соответствии с московскими требованиями многолетней давности, одинаковыми и для ЦТП, и для ИТП. А это является нелогичным и экономически неэффективным. Требования формировались во времена «господства» ненадежных насосов, кожухотрубных теплообменников и клиновых задвижек. И несмотря на то, что оборудование уже совсем другое, отношение к ИТП, как к космическому кораблю, запускаемому на околоземную орбиту, без возможностей обслуживания и ремонта осталось старым. Это приводит к значительному росту числа компонентов ИТП, непомерному «раздуванию» площади для его установки, увеличению его собственной стоимости и стоимости его обслуживания. Одно только требование применения везде фланцевых шаровых кранов, каждый из которых примерно вдвое дороже своего сварного аналога, значительно повышает стоимость ИТП. При этом широко известна практика безаварийной эксплуатации шаровых кранов от надежных поставщиков в течение десятилетий, примером чего могут служить ИТП, установленные в клиниках «Микрохирургии глаза», работающих по всей стране с 1989 г.  Существенно повышает стоимость ИТП применение на всех позициях двух насосов, один из которых является рабочим, а второй — резервным. Помимо самих насосов приходится применять более сложную и дорогую автоматику их включения и переключения. Даже десятилетний СП 1995-го года разрешает при установке современных бесфундаментных насосов применять один насос при наличии второго на складе.  Для системы ГВС выход из строя циркуляционного насоса не является критическим, хотя при этом временно, до окончания ремонта или замены насоса, чуть возрастет время подачи горячей воды. Для системы отопления применение двух насосов может быть оправдано суровыми климатическими условиями и опасностью размораживания системы отопления здания (хотя наш климат не холоднее скандинавского, где используют одинарный насос). Разумной альтернативой в данном случае может служить насос-дубль, где на одном корпусе установлены два двигателя с рабочими колесами. Можно привести следующее соотносительное сравнение стоимости узла циркуляции системы отопления: одинарный насос — 1, дубль-насос — 1,9 (с системой АВР), два насоса параллельно со сварными кранами — 2,8–3,8, с фланцевыми кранами — 3,5–4,5 и выше. Кроме того, один насос или насос-дубль позволяют значительно уменьшить габаритные размеры этого узла и всего ИТП. Насосы подпитки используются настолько редко, что вероятность их выхода из строя с возникновением опасности размораживания здания до прибытия по вызову сервисной службы практически равна нулю. Помимо этого, в современных ИТП при использовании двухступенчатой схемы нагрева воды ГВС применяют и в России, и за рубежом теплообменники типа «моноблок», у которых внутри одного блока находятся две одинаковые или разные по числу пластин ступени и шесть патрубков для подключения всех контуров. Такие теплообменники могут быть как паяными, так и разборными, но и в том, и в другом случае стоимость «моноблока» значительно меньше, чем стоимость двух раздельных теплообменников. «Моноблок» требует значительно меньшее количество отсечных кранов, приборов КИП и небольшую потребную для ИТП площадь. У ИТП, созданного на основе описанных выше решений, по сравнению с первым вариантом, размеры и число использованных компонентов значительно меньше, облегчен также доступ для сервиса и обслуживания, кроме того, резко снижена стоимость и повышена возможность серийного массового производства. В России стремительно приближается время масштабной, уже давно пройденной странами Восточной Европы и Прибалтики, реконструкции советских, ныне устаревших по своей сути систем централизованного теплоснабжения. Чтобы Россия смогла справиться с огромными масштабами этой работы, ей недостаточно только лишь иметь хорошие компоненты, способные надежно функционировать в российских условиях. Гораздо более важным является инновация принципов действия системы теплоснабжения в целом. Для этого необходимо обоснованно ответить на вопрос: как грамотно просчитать экономические аспекты реконструкции, внедряя современные технические и организационные решения. В рамках проектирования итп и их изготовления это подразумевает значительные изменения устаревших требований к составу оборудования и схемным решениям, обеспечение возможности массового производства недорогих, но функциональных систем, позволяющих абонентам получить за разумные деньги энергоэффективное оборудование.
