Практическое занятие №22. Некоторые ориентировочные сведения о результатах, полученных при эксплуатации теплоэнергетического оборудования.

1. Потери тепла с уходящими дымовыми газами являются основными потерями.

2. Перевод с твердого топлива на жидкое или газообразное позволяет экономить на крупных котлоагрегатах до 4-7%, на средних и мелких 10-15% от сжигаемого топлива.

3. Если котел имеет экономайзер, то температура уходящих дымовых газов может быть лишь на выше температуры насыщенного пара.

4. В целях эффективного использования теплоты греющего пара, уменьшение пропуска «пролетного» пара и автоматического удаления конденсата необходимо использовать конденсатоотводчики. Неправильный выбор конденсатоотводчиков, а также их неудовлетворительная эксплуатации увеличивают потребление пара в водоподогревателях до 20%.

5. Теплоиспользующие аппараты необходимо обеспечить достаточным количеством конденсатоотводчиков. Применение закрытых систем сбора и возраста конденсата позволяет экономить до 15% от общего потребления тепловой энергии.

6. Необходимо добиваться максимально возможного возраста конденсата в котел. Применение закрытых систем сбора и возврата конденсата позволяет экономить до 15% от общего потребление тепловой энергии.

7. Необходимо удалять из систем пароснабжения неконденсирующиеся газы (воздух), что способствует улучшению теплопередачи.

8. При давлении пароконденсатной смеси более 0,3МПа в утилизационных установках необходимо предусматривать сепаратор-расширитель, позволяющий получать пар с и конденсат с температурой .

9. При превышении давления пара из котла над необходимым по технологическим условиям у потребителей следует использовать пароструйный компрессор и сепаратор-расширитель.

10. Всегда необходимо стремиться к строгому соответствию давлений пара в котле у потребителя. Дросселирование давления пара на входе в пароиспользующий аппарат увеличивает общие энергозатраты.

11. Всегда необходимо ограничивать использование острого пара, т.к. при этом увеличиваются затраты на обработку подпиточной воды и потери тепла с продувочной водой.

12. Диаметры конденсатопроводов должны обеспечивать пропуск конденсата в конденсатный бак самотёком или под небольшим давлением, а также иметь запас на пропуск образующего пара.

Конденсат, возвращаемый в конденсатный бак, должен распределяться по трубам на дне конденсатного бака, что сокращает потери с паром мгновенного вскипания.

13. Утилизацию энергии пароконденсатной смеси необходимо, производить, как правило, путем нагрева химочищенной воды, нагрева воды на отопление и горячее водоснабжение, воздуха для воздушного отопления.

14. Энтальпию пароконденсатной смеси определяют с помощью калориметрического устройства.

15. Необходимо всегда использовать экономически целесообразные скорости движения пара в трубах.

16. Каждый раз необходимо проводить оценку экономически целесообразной толщины изоляции трубопроводов при изменении тарифов на топливо и электроэнергию.

17. Необходимо помнить что:

Ориентировочная экономия топлива для котла ДЕ-10-14ГМ в расчёте на тонну пара в час установленной мощности (т у.т/год) при:

• увеличении на 1% паропроизводительности котла при его недогрузке-0,26%;

• снижении паропроизводительности на 1% при перегрузке котла-0,52%;

• установке контактного газового экономайзера приобретает котла на природном газе -44%;

• снижении температуры уходящих дымовых газов на 1⁰С-0,24%;

• снижении избыточного воздуха за счёт подсоса в газоходах на 0,1 от численного значение количества дымовых газов-1,8%;

• заборе дутьевого воздуха из верхней зоны котельной-5,0%;

• повышении давления пара на 0,1МПа при работе его давлении на меньше номинального-2,74%;

• использование теплоты продувочной воды на каждый процент непрерывной продувки котла-1,37%.

18.При учете пара через отверстие в 1мм² теряется в год до 25Гкал теплоэнергии или 4000кг условного топлива

19.Экономически выгодно изолировать трубы, вентили, задвижки, муфты и т.п.

20.Отсутствие влагоизоляции на паропроводах при намокании изоляции приводит к тепловым потерям, в раза превышающим потери тепла оголенными трубопроводами.

21.Всегда необходимо соединять неиспользованные участки паропроводов.

22.Для надежного и бесперебойного обеспечения потребителей горячей водой на предприятии следует устанавливать баки-аккумуляторы горячей воды, вместимость которых должна на превышать её часовое максимальное потребление.

23.Водяное отопление позволяет легко регулировать температуру в отапливаемых помещениях, создавая в них благоприятный микроклимат.

24.В связи с тем, что на увеличение теплопроизводительности водоподогревателей значительное влияние оказывает средний температурный напор, предпочтение следует оказывать противоточной схеме организации движения теплоносителя и нагреваемой воды.

25.Для эффективной работы калориферов воздушного отопления следует периодически очищать теплопередающую поверхность (паром, сжатым воздухом и т.п.)

26.Коэффициент теплопередачи зависит от чистоты поверхностей теплообмена.

27.Для отопления производственных, административных и бытовых помещений следует применять водяное, а также воздушное отопление.

28.В помещениях с пониженной температурой воздуха, определяемой условиями производства, при малом количестве работающих следует применять автономное воздушное отопление с подачей воздуха только в рабочую зону.

29.При выборе системы отопления следует иметь в виду, что паровая система отопления характеризуется простой устройства, а также малой металлоемкостью.

30.Перевод системы отопления зданий и сооружений с пара на горячую воду позволяет оптимизировать режимы теплопотребления и сократить на 20-30% расходы тепловой энергии.

31.Серьёзным недостатком парового отопления является перерасход теплоты, достигающий 20%, вследствие трудности регулирования температур, а также возникновение гидравлических ударов, создающих шум в отапливаемом помещении.

32.При паровом отоплении в качестве теплоносителя следует использовать пар с давлением .

33.При эксплуатации паровых систем отопления необходимо обеспечить полную конденсацию пара в нагревательных приборах, не допуская его пролёта.

34.Необходимо осуществлять постоянный контроль за утеплением окон и дверей. Неплотности и отсутствие утепления приводят к увеличению расхода теплоты на отопление до60%.

35.Установка теплоотражающей пленки (теплового экрана) в межрамное пространство окна позволит экономить до 10% теплоэнергии на отоплении здания.

36.Перовод системы отопления на дежурный режим в нерабочее время, праздничные и выходные дни позволить сэкономить 10-15% по отношению к теплоснабжению здания.

37.Внедрение пофасадного регулирования системы отопления позволить сэкономить 2-3% по отношению к теплоснабжению здания.

38.Снижение внутренней температуры в жилых домах в ночное время, может позволить сэкономить 2-3% тепла по отношению к теплоснабжению здания.

39.Удаление отложений (накипи) со стенок котлоагрегатов и теплообменников позволить снизить расход тепла на 30%и более.

40.Востановление теплоизоляции на трубопроводах системы отопления и системы ГВС позволить снизить тепловые потери на 7-9% от общего теплопотребления.

41.Применение регуляторов температуры в системах ГВС позволит сэкономить 40-50% тепловой энергии, а при установке регуляторов температура теплоносителя в системе отопления предполагаемая экономия может составит 15%

42.Установка отражателя, представляющего собой теплоизоляционную прокладку с теплоотражающим слоем между отопительным прибором и стеной, позволит сэкономить 2-3% от общего потребления тепла.

43.Установка эффективной водоразборной арматуры позволит экономить до горячей воды.

44.Установка конденсатоотводчиков увеличивает КПД пароиспользующего оборудования за счёт уменьшения доли пролетного пара на 5-10%.

45.Перевод системы с теплоносителя «пар» на теплоноситель «горячая вода» позволит, экономить 20-30% тепла.

46.Применение закрытых схем сбора и возврата конденсата экономит до15% тепловой энергии.

47.Наличие инфильтрации холодного воздуха в отапливаемых помещениях приводит к необходимости дополнительного расхода 10-15ккал на каждый кубометр холодного воздуха.

48.Тепло вторичных энергоресурсов, в т.ч. непрерывной продувки котлов и выпара из деаэраторов, можно использовать для нужд низкопотенциальных тепловых процессов: отопления, вентиляции, горячего водоснабжения, получение холода.

49.Замена трубчатых теплообменников на пластинчатые и использование энергоэффективных отопительных приборов позволит экономить 5-10% тепла.

50.Замена существующих светильников наружного освещения на энергоэкономичные уменьшает расходы электроэнергию до 30%.

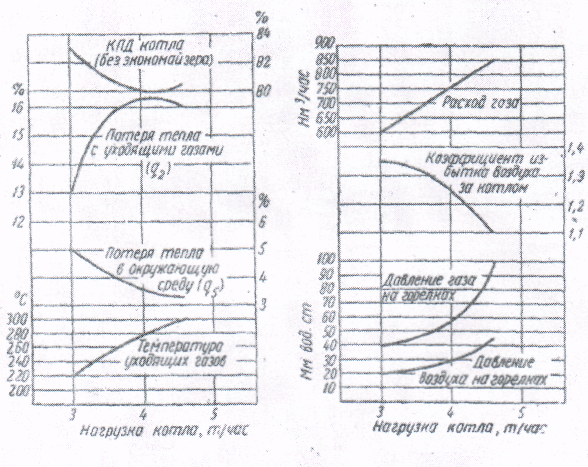

ПРИЛОЖЕНИЕ 1.

1. ПРИМЕРНЫЙ ГРАФИК ТЕПЛОВОГО БАЛАНСА ПАРОВОГО КОТЛА

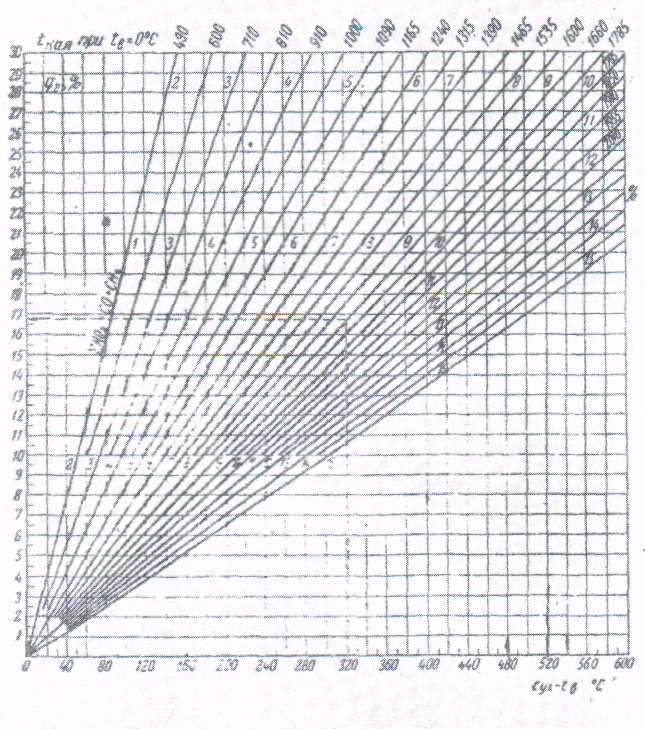

ПРИЛОЖЕНИЕ 2.

II НОМОГРАММЫ ДЛЯ ОПРЕДЕЛЕНИЕ ФИЗИЧЕСКИХ ПОТЕРЬ ТЕПЛА ПРИ СЖИГАНИИ ПРИРОДНОГО ГАЗА (ДО 600⁰С)

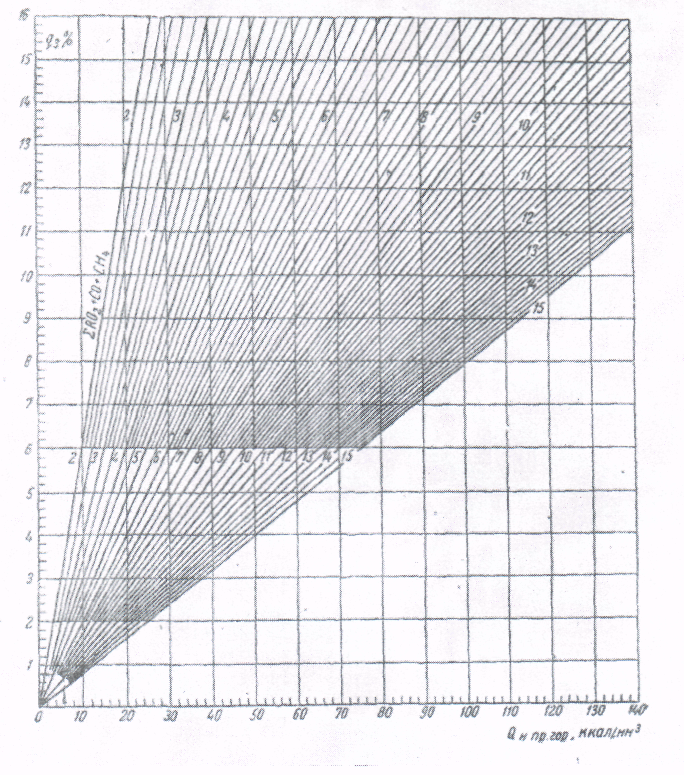

ПРИЛОЖЕНИЕ 3.

III НОМОГРАММЫ ДЛЯ ОПРЕДЕЛЕНИЕ ПОТЕРЬ ТЕПЛА ОТ ХИМИЧЕСКОГО НЕДОЖОГП ПРИ СЖИГАНИИ ПРИРОДНОГО ГАЗА
