2.5. Параллельные индексные линии (Рис.2.9).
Для параллельной индексации необходимо иметь, по крайней мере, четыре линии.
Резолюция ИМО.MSC192(79)
Параллельные индексные линии удобны для поддержания постоянной дистанции между судном и береговой линией или соседним судном во время плавания. Имеется два набора индексных линий, и изображаться могут любые два. Можно управлять ориентацией и интервалом линий.
Рис.2.9. Параллельные индексные линии
2.6. Смещение изображения из центра.
Для увеличения дальности обнаружения без переключения на больший диапазон предусмотрен режим смещения позиции собственного судна, или начала развертки. Начало развертки можно сместить из центра в позицию курсора на величину не более 75% используемого диапазона; если курсор установлен за пределами 75% диапазона, начало развертки сместится из центра до границы

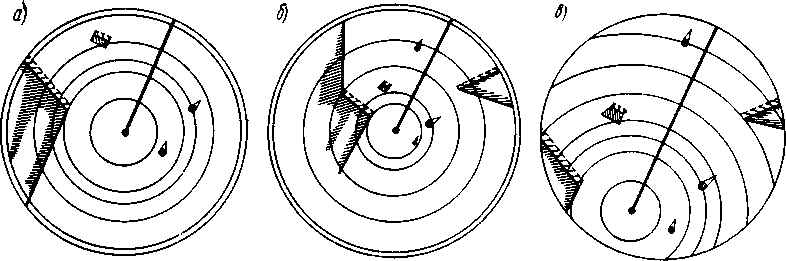

75%. (См. рис.2.10).
а) крупный масштаб-шкала 4 мили, б) мелкий масштаб – шкала 8 миль,
в) крупный масштаб – шкала 4 мили при смещении центра развертки на 75%.
Следует, однако, отметить, что режим смещения развертки возможен в режиме индикации относительного движения ИОД.
2.7. Метки курса, курсовой линии и метка Севера.
2.7.1. Метка курса и курсовая линия.
Курсовая линия на экране дисплея должна отображаться сплошной линией от начала развертки до края дисплея с ошибкой, не более ±1˚. Требуется, чтобы её толщина не превышала 0,5˚ на максимальном расстоянии шкалы.
Из Резолюции ИМО MSC.192(79).
Метка курса и курсовая линия указывают направление движения судна во всех режимах представления. Курсовая линия представляет собой линию из позиции собственного судна к внешней границе дисплея в направлении нуля градусов по шкале направлений в режиме Head-up; она меняет ориентацию в зависимости от ориентации судна в режимах North –up и True Motion. Метка курса обычно показывается небольшим кружком на азимутальной шкале, чтобы показать курс, если дисплей находится в режиме смещения изображения из центр Рассмотрим принцип действия и взаимодействие функциональных элементов а, или в режимах North - up и True Motion.
2.7.2. Метка Севера
Метка Севера обычно показывается короткой линией у азимутальной шкалы. В режиме Head - up метка Севера перемещается по азимутальной шкале в соответствии с сигналом от гирокомпаса.
В главе 2 были рассмотрены основные режимы индикации, воспроизводимые на экранах ИКО традиционных морских РЛС. Однако, следует отметить, что в современных РЛС, где формирование параметров ИКО и информации, выводимой на его дисплей, производится с помощью внедрения новейших средств микропроцессорной техники и путем замены устаревших электронно-лучевых трубок с магнитным отклонением луча на цветные кинескопы и ЖК-дисплеи, информационные возможности индикаторов существенно возросли

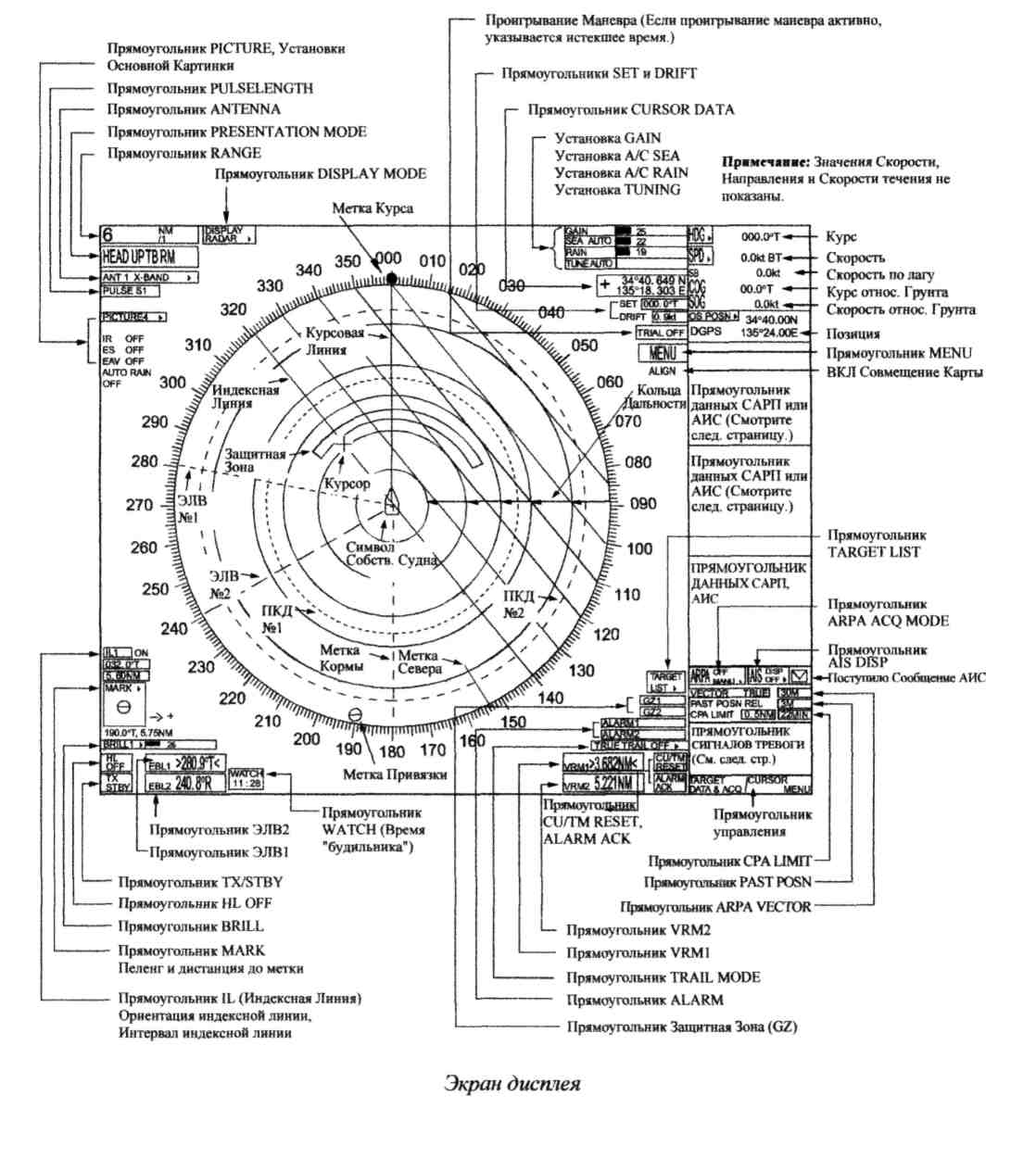

Рис.2.11.Схема экрана дисплея РЛС/САРП серии FAR-28х7 FURUNO.
Как видно из рисунка, характерной особенностью современных ИКО является многооконный экран дисплея. Помимо основного радиолокационного изображения, выделенного азимутальной окружностью, по сторонам экрана, и в основном в его углах, располагаются так называемые «Data Boxes»- окна данных в виде прямоугольников. В них воспроизводится навигационная информация от судовых навигационных приборов и устройств, сопрягаемых с РЛС, в том числе и от встроенной системы САРП,.а также данные о положении на экране курсора и маркеров направления и дальности.
