Глава 7. Новое поколение рлс. Навигационная сеть NavNet .
Рис.2.60.Дисплей РЛС-ПК.
7.1. В основу построения нового поколения РЛС включены новые требования ИМО, изложенные в Резолюции ИМО MSC.192(79), а также последние достижения в области процессорной обработки аналого-цифровых сигналов и формировании локальных информационных сетей, что позволило обеспечить полную совместимость РЛС с другими навигационными приборами судна и включение в компьютерную сеть. Применение высококачественных ЖК-мониторов (рис.2.60) позволило создать компактные дисплеи с оперативными возможностями персонального компьютера и выполнением многофункциональных задач. Новые РЛС, интегрированные в компьютерную сеть получили наименование РЛС-ПК (Radar - PC).
РЛС-ПК – радиолокационная станция, в которой конечное преобразование эхосигнала и визуальное представление радиолокационного изображения выполняет дисплей с унифицированным интерфейсом, обеспечивающим подключение к нему навигационных датчиков судна ( АИС, СНС-навигатор, компас, лаг и др.). Иными словами, РЛС-ПК – это радиолокационная система, полностью интегрированная в единую навигационную сеть судна и выполняющая в этой сети ключевую роль.
РЛС-ПК позволяют:
- применить наиболее эффективные методы фильтрации помех, распознавания ложных эхосигналов, обработки данных, расчета необходимых параметров;
улучшить графическое изображение радиолокационной обстановки;
повысить надежность сопровождения целей;
- использовать функцию «электронной лупы», применять многооконный режим;
- осуществлять по сети Ethernet передачу радиолокационного изображения на другие судовые компьютеры (например, на ПК в каюте капитана) и производить на их экранах радиолокационное наблюдение за обстановкой;
записывать данные радиолокационного наблюдения в информационную базу. Хранить её и передавать через E-mail в береговые организации (это дает возможность на берегу воспроизводить результаты наблюдения и путем консультаций оказывать судну навигационную помощь с берега);
-упростить процедуры наложения на радиолокационное изображение дополнительной информации, например, от АИС, картплоттера и др.
В новых РЛС предусмотрен режим для швартовки. Для этой цели используются специальные 250 и 500 метровые шкалы дальности. По данным РЛС на этих шкалах отображается контур выраженного в масштабе судна и береговой черты, рассчитываются и представляются в цифровом виде расстояния до причала от носа и кормы, а также скорости сближения их с причалом.
Вполне очевидно, что РЛС будет оставаться главным средством обеспечения безопасности судовождения, так как ее информация полностью независима от внешнего по отношению к судну оборудования. Несмотря на то, что ставшая в недавнем времени конвенционной бортовая аппаратура АИС имеет значительный потенциал, она не заменит РЛС, так как ее информация полностью зависит от данных внешних по отношению к судну источников.
Все новые РЛС, подпадающие под действие Конвенции СОЛАС, имеют встроенные в дисплейные блоки модули для прокладки целей. Дисплейные блоки рассчитаны на различные варианты комплектации и предусматривают возможность установки модулей EPA, ATA или ARPA, а также в большинстве комплектаций – картплоттера. Указанные модули имеют унифицированное исполнение. Примером модульного исполнения является унифицированная плата САРП, размещаемая в слоте для печатных плат дисплейного блока РЛС серии FR-2115 Furuno, рис. 2.60. В указанном слоте размещены платы САРП, процессора и картплоттера.

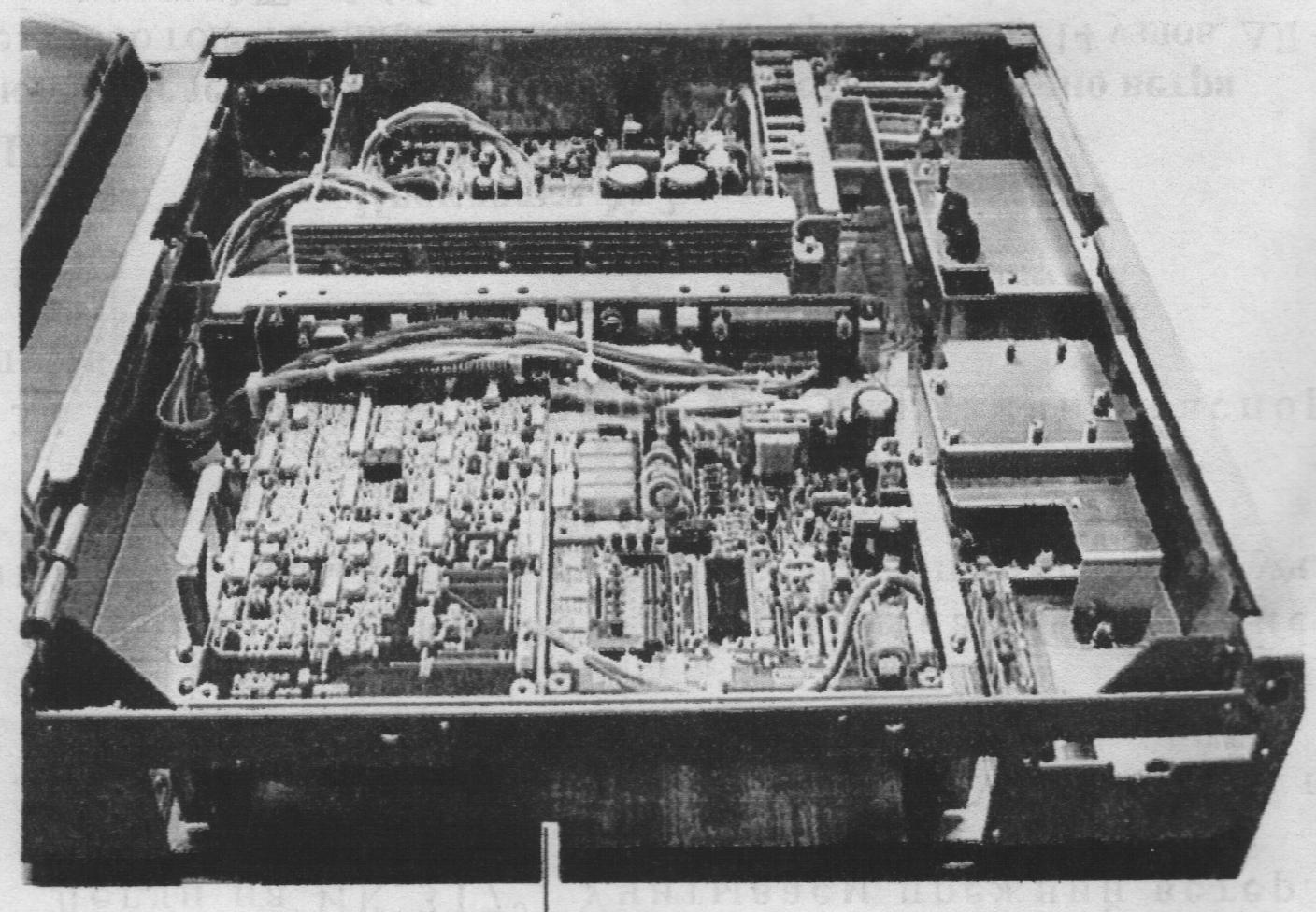

Рис. 2.61. Пьедестал дисплейного блока РЛС FR -2115, вид изнутри.
