Физический уровень. Функции и задачи. Понятие mac-адреса и область его применения.
Физический уровень— нижний уровень модели OSI, предназначенный непосредственно для передачи сигналов.
Физический уровень определяет электротехнические, механические, процедурные и функциональные характеристики активизации, поддержания и деактивизации физического канала между конечными системами.
Функции физического уровня - Работа со средой передачи, сигналами и двоичными данными.
Спецификации физического уровня определяют такие характеристики, как уровни напряжений, временные параметры изменения напряжений, скорости физической передачи данных, максимальные расстояния передачи информации, физические разъемы, и другие подобные характеристики.
MAC-адрес (от англ. Media Access Control — управление доступом к среде, также Hardware Address) — это уникальный идентификатор, присваиваемый каждой единице оборудования компьютерных сетей.
В широковещательных сетях (таких, как сети на основе Ethernet) MAC-адрес позволяет уникально идентифицировать каждый узел сети и доставлять данные только этому узлу. Таким образом, MAC-адреса формируют основу сетей на канальном уровне, которую используют протоколы более высокого (сетевого) уровня. Для преобразования MAC-адресов в адреса сетевого уровня и обратно применяются специальные протоколы (например, ARP и RARP в сетях IPv4 и NDP в сетях на основе IPv6).
Адреса вроде MAC-48 наиболее распространены; они используются в таких технологиях, как Ethernet, Token ring, FDDI, WiMAX и др. Они состоят из 48 бит, таким образом, адресное пространство MAC-48 насчитывает 2^48 (или 281 474 976 710 656) адресов. Согласно подсчётам IEEE, этого запаса адресов хватит по меньшей мере до 2100 года.
Структура MAC-адреса

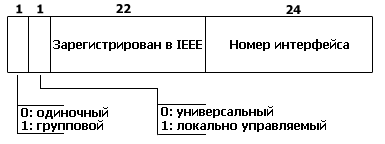

Стандарты IEEE определяют 48-разрядный (6 октетов) MAC-адрес, который разделен на четыре части.
Первые 3 октета содержат 24-битный уникальный идентификатор организации (OUI), который производитель получает в IEEE. При этом используются только младшие 22 разряда (бита), 2 старшие имеют специальное назначение:
первый бит указывает, для одиночного (0) или группового (1) адресата предназначен кадр
следующий бит указывает, является ли MAC-адрес глобально (0) или локально (1) администрируемым.
Следующие три октета выбираются изготовителем для каждого экземпляра устройства.
Таким образом, глобально администрируемый MAC-адрес устройства глобально уникален и обычно «зашит» в аппаратуру.
Администратор сети имеет возможность, вместо использования «зашитого», назначить устройству MAC-адрес по своему усмотрению. Такой локально администрируемый MAC-адрес выбирается произвольно и может не содержать информации об OUI.
Сетевые устройства. Основные понятия и определения. Повторитель и мост: определение, назначение, область применения.
Устройства, подключенные к какому-либо сегменту сети, называют сетевыми устройствами. Они позволяют осуществлять связь с другими сетевыми устройствами или устройствами конечного пользователя. В сети они выполняют специфические функции.
Устройства, которые связывают конечного пользователя с сетью, называются также оконечными узлами или станциями (host). Примером таких устройств является обычный персональный компьютер или рабочая станция. Для работы в сети каждый хост оснащен платой сетевого интерфейса (Network Interface Card — NIC), также называемой сетевым адаптером. В адаптерах для клиентских компьютеров значительная часть работы перекладывается на драйвер, тем самым адаптер оказывается проще и дешевле. Недостатком такого подхода является высокая степень загрузки центрального процессора компьютера рутинными работами по передаче кадров из оперативной памяти компьютера в сеть.
Повторители (repeater) представляют собой сетевые устройства, функционирующие на первом (физическом) уровне модели OSI. По мере того, как данные покидают устройство отправителя и выходят в сеть, они преобразуются в электрические или световые импульсы, которые после этого передаются по сетевой передающей среде. Такие импульсы называются сигналами. Когда сигналы покидают передающую станцию, они являются четкими и легко распознаваемыми. Однако чем больше длина кабеля, тем более слабым и менее различимым становится сигнал по мере прохождения по сетевой передающей среде. Целью использования повторителя является регенерация и ресинхронизация сетевых сигналов на битовом уровне, что позволяет передавать их по среде на большее расстояние. Термин повторитель первоначально означал отдельный порт ‘‘на входе’’ некоторого устройства и отдельный порт на его ‘‘выходе’’. В настоящее время используются также повторители с несколькими портами. В модели OSI повторители классифицируются как устройства первого уровня, поскольку они функционируют только на битовом уровне и не просматривают другую содержащуюся в пакете информацию.
Мост (bridge) делит разделяемую среду передачи сети на части (логические сегменты), передавая информацию из одного сегмента в другой только в том случае, если такая передача действительно необходима, то есть если адрес компьютера назначения принадлежит другой подсети. Тем самым мост изолирует трафик одной подсети от трафика другой, повышая общую производительность передачи данных в сети. Локализация трафика не только экономит пропускную способность, но и уменьшает возможность несанкционированного доступа к данным, так как кадры не выходят за пределы своего сегмента и их сложнее перехватить злоумышленнику. Мосты используют для локализации трафика аппаратные адреса компьютеров. Это затрудняет распознавание принадлежности того или иного компьютера к определенному логическому сегменту - сам адрес не содержит никакой информации по этому поводу. Поэтому мост достаточно упрощенно представляет деление сети на сегменты - он запоминает, через какой порт на него поступил кадр данных от каждого компьютера сети, и в дальнейшем передает кадры, предназначенные для этого компьютера, на этот порт. Точной топологии связей между логическими сегментами мост не знает. Из-за этого применение мостов приводит к значительным ограничениям на конфигурацию связей сети - сегменты должны быть соединены таким образом, чтобы в сети не образовывались замкнутые контуры.
