7 Техника безопасности при выполнении лабораторной работы

При выполнении лабораторной работы студент обязан руководствоваться «Инструкцией по технике безопасности при проведении лабораторных работ», которая была изучена на вводном занятии.

До начала испытаний двигателя изучите электрическую схему стенда и устройство двигателя. Ознакомьтесь с расположением на стенде измерительных приборов, коммутационной аппаратуры, нагрузочного и регулировочного реостатов генератора постоянного тока, положение штурвала двигателя, определяющего расположение щеток на коллекторе, которое должно соответствовать минимальной частоте вращения ротора.

Запрещается производить пуск двигателя без преподавателя, а также переключения в схеме исследования под напряжением.

Запрещается находиться на фундаменте при включенном двигателе или прикасаться к вращающимся частям испытательного агрегата.

После окончания лабораторной работы необходимо отключить все автоматы, которые подают напряжение на испытательный стенд. Все выключатели поставить в нейтральное положение.

Рекомендуемая учебная литература

1. Костенко М.П., Пиотровский Л.М. Электрические машины: в 2-х частях. Ч.2 – Машины переменного тока. Учебник для студ. высш. техн. учеб. заведений. – 3-е изд., перераб. – Л.: Энергия, 1973. – 648 с.: ил.

2. Вольдек А.И. Электрические машины. Учебник для студ. высш. техн. учеб. заведений. – 2-е изд., перераб. и доп. – Л.: Энергия, 1974. – 840 с.: ил.

3. Методичні вказівки до оформлення звітів, розрахунково-пояснювальних записок для студентів спеціальності 092206 – Електричні машини та апарати /Укл. Л.М. Комаревцева, І.А. Цодік, О.П. Овчар. – Алчевськ: ДГМІ, 2002. – 20 с.

Приложение А

Номинальные данные машин испытательного стенда

Таблица А.1 – Номинальные данные электрических машин испытательного стенда

Параметры		Ед. изм.	Двигатель Шраге-Рихтера	Генератор постоянного тока
Название	Обозна-чение
Номинальная мощность	Р2н	кВт	5,75	3,5
Номинальное напряжение	Uн	В	Переменное 660/380	Постоянное 220
Номинальный ток	Iн	A	9	15,9
Частота вращения	n	об/мин	1500	1500
Коэффициент полезного действия	η	%	85,2	82,9

Приложение б Электрическая схема испытательного стенда

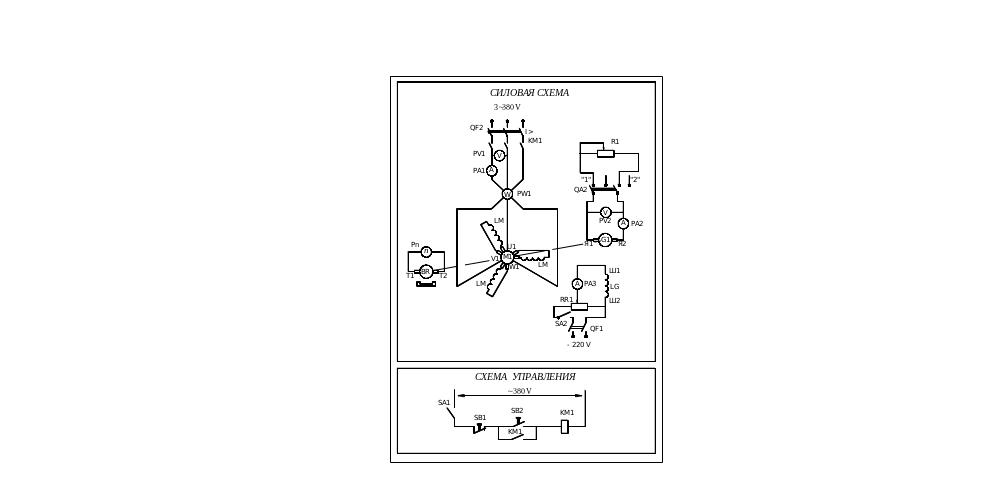

Рисунок Б.1 – Электрическая схема испытательного стенда
