3 Методические указания к расчету характеристик

3.1 Ток якоря нагрузочного генератора равен току нагрузки т.к. генератор включен по схеме независимого возбуждения.

3.2 ЭДС якоря нагрузочного генератора, В

Еа = Uг + Ia . ΣRa

где ΣRa = 6 Ом – сопротивление внутренней цепи якоря генератора.

3.3 Электромагнитная мощность генератора, Вт

Ра = Еа. Ia

3.4 Потери холостого хода, Вт

Потери холостого хода нагрузочного генератора Р0 определите по рисунку 3.1 в зависимости от частоты вращения ротора.

n

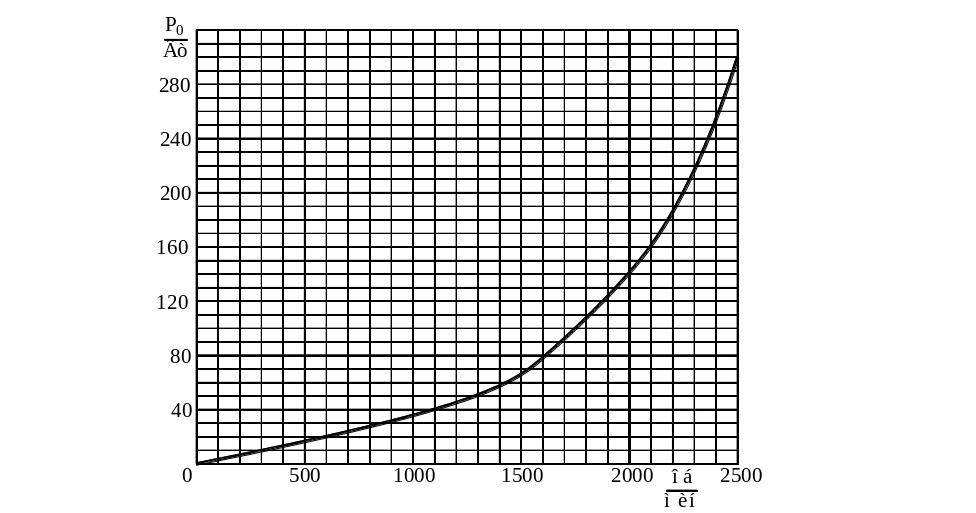

Рисунок 3.1 – Потери холостого хода в зависимости от частоты вращения двигателя

3.5 Полезная мощность двигателя равна первичной мощности генератора

Р2 = Ра + Р0

3.6 Вращающий момент, развиваемый двигателем, Н.м

где n – частота вращения ротора, об/мин.

3.7 Коэффициент мощности двигателя

3.8 КПД двигателя

4 Содержание отчета

Отчет должен содержать схему экспериментальной установки, паспортные данные исследуемого двигателя и нагрузочного генератора. таблицы с экспериментальными и расчетными данными.

Рабочие характеристики при различных углах α расположения щеток на коллекторе должны быть представлены в отчете в одной координатной плоскости.

Регулировочные характеристики при различных токах нагрузочного генератора должны быть представлены другим рисунком в одной координатной плоскости.

Заключение по результатам лабораторной работы должно содержать анализ рабочих и регулировочных характеристик двигателя, выводы, касающиеся области применения трехфазного коллекторного двигателя параллельного возбуждения с питанием со стороны ротора.

5 План-программа самостоятельной работы при подготовке к отработке лабораторной работы

Для получения допуска к лабораторной работе необходимо знать схему лабораторного стенда, ее особенности, принцип действия трехфазного коллекторного двигателя параллельного возбуждения с питанием со стороны ротора, порядок проведения опытов, составляющих программу лабораторной работы, а также технику безопасности при проведении опытов.

При подготовке к отработке лабораторной работы прочтите конспект лекций по данной теме или проработайте по учебнику следующие разделы [1, разделы 29-1, 29-2, 29-4, 29-6, 29-7, 29-8, 29-10].

Усвоение темы проверьте по следующим вопросам:

5.1 Конструкция и принцип действия двигателя Шраге-Рихтера.

5.2 Как осуществляется пуск двигателя? В каком положении должны быть щетки при пуске двигателя?

5.3 Каким образом регулируется частота вращения ротора двигателя?

5.4 Каким образом в данной лабораторной работе осуществляется нагрузка двигателя?

5.5 Каким образом снимаются рабочие характеристики?

5.6 Каким образом снимаются регулировочные характеристики двигателя?

5.7 От чего зависит величина электромагнитного момента двигателя, нагрузочного генератора?

6 План-программа самостоятельной работы студентов при подготовке к защите лабораторной работы

Прочтите конспект лекций по данной теме и проработайте по учебнику следующие главы: [1, главы 29-1, 29-2, 29-4, 29-6 ÷ 29-10], [2, главы 19-4, 28-3, 42-2].

Повторите вопросы раздела 5 данных методических указаний.

Качество усвоения основных положений темы проверьте по следующим вопросам.

6.1 Объясните назначение коллектора в двигателе Шраге-Рихтера.

6.2 Объясните, каким образом положение щеток на коллекторе определяет скорость вращения ротора двигателя.

6.3 Почему двигатель Шраге-Рихтера называется обращенным?

6.4 Каким образом и почему в двигателе происходит изменение частоты вращения ротора при изменении положения щеток на коллекторе?

6.5 Каким образом и почему происходит изменение коэффициента мощности двигателя при изменении положения щеток на коллекторе?

6.6 С помощью векторной диаграммы объясните регулирование частоты вращения ротора

6.6.1 вниз от синхронной;

6.6.2 вверх от синхронной.

6.7 Нарисуйте векторную диаграмму двигателя Шраге-Рихтера при улучшении cosφ.

6.8 Почему введение добавочной ЭДС в цепь обмотки статора влияет на жесткость скоростных характеристик двигателя?

6.9 Объясните, какой способ регулирования скорости асинхронных двигателей используется в двигателе Шраге-Рихтера?
