МІНІСТЕРСТВО ОСВІТИ І НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ
ЗАПОРІЗЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ
Кафедра «Обладнання і технології зварювального виробництва»
Напрямок підготовки 6.050504 «Зварювання».
Спеціальність «Технології та устаткування зварювання»
Кваліфікація - бакалавр зварювання
КОМПЛЕКСНІ КВАЛІФІКАЦІЙНІ ЗАВДАННЯ ДЕРЖАВНОГО ІСПИТУ
2013
КОМПЛЕКСНЕ КВАЛІФІКАЦІЙНЕ ЗАВДАННЯ № 1
Теоретична частина
Технологія і електродні матеріали для гарячого зварювання чавуну.
Р

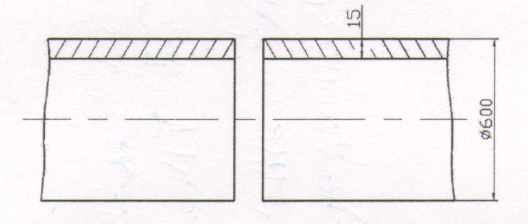

озробіть технологічний процес складання та зварювання металевої конструкції згідно ескізу: зварити деталі автоматичним зварюванням у середовищі захисних газів. Матеріал деталей - Сталь Ст 3.
Визначити труднощі при зварюванні цих сталей, пов'язані як, із зварюваністю, так і умовами зварювання і шляхи їх подолання
Навести ескізи підготовки кромок до зварювання і готового з'єднання згідно відповідного ГОСТу.
Вибрати електродні матеріали і привести характеристики наплавленого металу - хімічний склад і механічні властивості.
Призначити параметри режиму зварювання.
Вибрати обладнання для зварювання та привести основні його характеристики.
2. Практична частина
Налаштувати напівавтомат для зварювання порошковим дротом.
КОМПЛЕКСНЕ КВАЛІФІКАЦІЙНЕ ЗАВДАННЯ № 2
Теоретична частина
Технологія і електродні матеріали для гарячого зварювання чавуну.
Р озробіть технологічний процес складання та зварювання металевої конструкції згідно ескізу: зварити деталі автоматичним зварюванням у середовищі захисних газів. Матеріал деталей – ВТ1-0
Визначити труднощі при зварюванні цих сталей, пов'язані як, із зварюваністю, так і умовами зварювання і шляхи їх подолання
Навести ескізи підготовки кромок до зварювання і готового з'єднання згідно відповідного ГОСТу.
Вибрати електродні матеріали і привести характеристики наплавленого металу - хімічний склад і механічні властивості.
Призначити параметри режиму зварювання.
Вибрати обладнання для зварювання та привести основні його характеристики.
2. Практична частина
Налаштувати напівавтомат для зварювання порошковим дротом в СО2.
КОМПЛЕКСНЕ КВАЛІФІКАЦІЙНЕ ЗАВДАННЯ № 3
Теоретична частина
Порівняльна характеристика електродних покрить, їх переваги і недоліки, галузі використання.

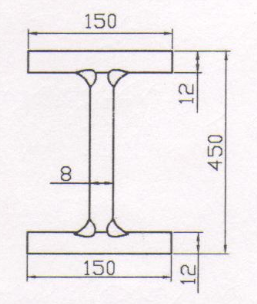

Розробіть технологічний процес складання та зварювання металевої конструкції згідно ескізу автоматичним зварюванням під флюсом. Матеріал - Сталь 15ХСНД.
L
= 5000 мм.
Визначити труднощі при зварюванні цих сталей, пов'язані як, із зварюваністю, так і умовами зварювання і шляхи їх подолання
Навести ескізи підготовки кромок до зварювання і готового з'єднання згідно відповідного ГОСТу.
Вибрати електродні матеріали і привести характеристики наплавленого металу - хімічний склад і механічні властивості.
Призначити параметри режиму зварювання.
Вибрати обладнання для зварювання та привести основні його характеристики.
2. Практична частина
2.1 Налаштувати автомат для зварювання під флюсом для виконання швів таврових чи кутових з'єднань.
КОМПЛЕКСНЕ КВАЛІФІКАЦІЙНЕ ЗАВДАННЯ № 4
Теоретична частина
Технологія і матеріали зварювання корозійностійких сталей.
Р

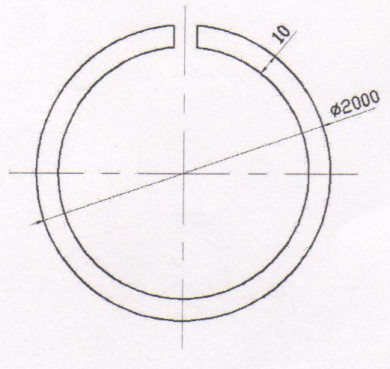

озробіть технологічний процес складання та зварювання металевої конструкції згідно ескізу: зварити повздовжній шов обечайки . Матеріал - Сталь 09Г2.
L = 2000 мм.
Визначити труднощі при зварюванні цих сталей, пов'язані як, із зварюваністю, так і умовами зварювання і шляхи їх подолання
Навести ескізи підготовки кромок до зварювання і готового з'єднання згідно відповідного ГОСТу.
Вибрати електродні матеріали і привести характеристики наплавленого металу - хімічний склад і механічні властивості.
Призначити параметри режиму зварювання.
Вибрати обладнання для зварювання та привести основні його характеристики.
