Задание 114 Изложить назначение и принцип работы регулятора постоянства расхода (РР), привести причины, которые могут вызвать изменение расхода воды, поступающей в систему отопления при зависимом присоединении ее к тепловой сети.

Ответ: Регулятор предназначен для поддержания постоянного перепада давления в системе, не зависимо от изменения давления в тепловой сети, а так же расхода. Работает по следующему принципу: при повышении давления на подаче, он прикрывается и таким образом «срезает» лишнее давление и наоборот. Если превышается температура подачи на отопление регулятор расхода прикрывает подачу и подмешивается через байпас вода из обратки, таким образом понижая температуру начальную на отопление и наоборот.

Задание 115. Перечислите способы соединения полиэтиленовых газопроводов.

1. Неразъемные соединения.

Неразъемные соединения ПЭ труб получают сваркой. Хорошая свариваемость является одним из важнейших факторов, определивших широкое применение ПЭ труб. При монтаже трубопроводов применяют два основных вида сварки: нагретым инструментом встык и деталями с закладными электронагревателями.

2. Разъемные соединения.

Наиболее распространенный вид разъемных соединений - фланцевое соединение. Это соединение выполняют с помощью втулки под фланец, привариваемой к концу ПЭ трубы, и свободного металлического фланца. Напорные трубопроводы соединяются с трубопроводами из других материалов с помощью разъемных стальных фланцевых соединений и обжимных соединительных муфт.

Для труб малых диаметров (50 мм и менее), т.е. там, где фланцевые соединения, соединения методом стыковой сварки экономически нецелесообразны или практически невозможны, используются компрессионные фитинги (обжимные фитинги, цанговое обжимное соединение). Достоинством применения обжимных фитингов является простой и быстрый монтаж, возможность многократного использования, устойчивость к коррозии. При монтаже таких систем не требуется применение специального оборудования.

Задание 116 Укажите способы удаления воздуха из систем водяного отопления с нижней разводкой магистралей.

Ответ: Удаление воздуха происходит через: -воздухоотводчики. Воздухоотводчиками могут быть как специальные устройства (воздухоотводчики автоматические и ручные), так и шаровые краны, установленные на небольшой по длине трубопровод, направленный вверх. Воздухоотводчики могут быть установлены на верхнюю подводку (в верхней точке) или встроены в радиатор с верхней боковой стороны (не занятой подводкой для теплоносителя).

- воздушная линия, соединяющая все стояки и имеющая воздухосборник либо присоединенная к расширительному баку.

Задание 117 Изложить, почему расчетная площадь отопительного прибора при теплоносителе паре отличается от площади прибора при теплоносителе воде (тепловая нагрузка и начальная температура теплоносителей одинаковы)?

Ответ: Расчетная площадь отопительного прибора при теплоносителе паре меньше площади прибора при теплоносителе воде (тепловая нагрузка и начальная температура теплоносителей одинаковы) вследствие относительного увеличения:

- коэффициента теплопередачи прибора;

- температуры теплоносителя;

- теплопередачи стояков и подводок к прибору.

Задание 118 Изложить, как изменяется коэффициент одновременности для отопительных котлов при определении расчетного часового расхода газа жилыми домами.

Ответ: Значение коэффициента одновременности для емкостных водонагревателей. отопительных котлов или отопительных печей рекомендуется принимать равным 0,85 независимо от количества квартир

Задание 119 Определить потери давления в стояках системы отопления и в системе отопления в целом. Увязать потери давления в кольцах системы.

Данные к заданию представлены на рисунке.

Ответ: 1) идем справа. , где S – гидравлическая характеристика участка, G – расход, P – потери. ΔP3=S*(G*G)=1736*(142*142)=35МПа

2) Для увязки потери ΔP2=ΔP3=35 МПа. Вычисляем расход по стояку 2: G=корень(ΔP2/S)=корень(35000000/1285)=корень(27237)=165 кг/ч.

3) Расход на участке между Ст.1 и Ст2=Ст2+Ст3=165+142=307 кг/ч.

Потери на участке между Ст.1 и Ст.2 равны:

ΔP1-2=S*(G*G)=43*0,0001*(307*307)=405,3 Па.

Потери в кольце дальше Ст1 (1-2,2-3,3-2,2-1)= =405,3+35000000+405,3=35000810 Па.

Потери давления в Ст1: ΔP1=S*(G*G)=1285*(135*135)=23419125 Па, а значит надо увязать стояк либо с помощью применения автоматических средств (клапанов), либо с помощью шайбы – создать потери давления, равные 35000000-23419125=11580875 Па

4) Общий расход по системе = Ст1+Ст2+Ст3=135+165+142=442 кг/ч

Потери давления от источника и до Ст1 (и в обратном направлении):

ΔP1_1=S*G*G=85*0,0001*(442*442)=1661 Па.

ΔP1_2=S*G*G=42*0,0001*(442*442)=821 Па.

5) Общие потери давления по системе по бОльшему кольцу: ΔP1_1+ΔP1-2+Ст3+ΔP1-2+ΔP1_2=1661+405,3+35000000+405,3+821=35003292 Па

Задание 120 Определить воздухообмен в зимний период для помещения с избыточными тепловыделениями х кВт, если температура приточного воздуха +хх С; температура воздуха, удаляемого из верхней зоны ххС.. В помещении работают хх человек. Р_бар=ххх мм рт.ст., t_н=-хх С, t_н=+хх С.

Решение:

Задание 121 Система газоснабжения населенных пунктов: изобразить схему; перечислить основные элементы; привести классификацию систем газораспределения по давлению, конфигурации, прокладке, материалу газопроводов; перечислить требования, которые необходимо соблюдать при прокладке газопроводов.

Ответ: Принципиальная схема городской сети газоснабжения

1 Источник газоснабжения (магистральный газопровод)

2 ГРС – газораспределительная станция (с высокого давления на среднее)

3 распределительные газопроводы среднего, высокого давления

4 потребители газа высокого и среднего давления

5 ГРП – газораспределитьный пункт – предназначен для снижения давления и поддержания его на заданом уровне.

6 газораспределительные сети низкого давления

7 потребители газа низкого давления

Классификация газопровода по P :

- Низкого до 5000 Па

- Среднего 5000Па – 0,3 МПа

- Высокого 2 категории 0,3 – 0,6 Мпа

- Высокого 1 категории 0,6 – 1,2 МПа

- Высокого 1а категории более 1,2 Мпа

По конфигурации:

- Тупиковые

- Кольцевые

- Смешанные

По способу прокладки:

- Подземные

- Надземные

- Наземные

По материалу:

- МЕ ( из стали содержащей не более 0б046%)

Обозначение : Труба 57x3 ГОСТ 10704-91/ В – 10 ГОСТ 10705 – 80

=<0, 25% углерода

=< 0,056 % серы

=<0,046% фосфор

Труба стальная электросварная ГОСТ 10704-91

В10 – с заданными механическими и химическими свойствами

Толщина стенки 3 мм

-Не МЕ (полиэтиленовые, резинотканевые рукова – для присоединения приборов)

Труба ПЭ80 ГАЗ SDR11-110x10 ГОСТ Р 50838-95

ПЭ- полиэтиленовая труба

>=80 – марка полиэтилена

SDR – отношение номинального диаметра к толщине стенки(9 , 11 , 13 …)

Чем меньше SDR тем болще толщина стенки

Максимальное рабочее давление(МОР ) и коэф запаса прочности

МОР=2МРS/C(SDR-1)

MRS- минимальная длительная прочность , МПА

С – коэф запаса прочности

SDR – стандартное размерное отношение

Допуски для ПЭ труб

Газопроводы из ПЭ применяются только подземно, не допускается внутри здания или каналов. Допускается прокладка на территории жилых Р=<0,3 МПа. В не жилых районах Р=< 0,6 МПА.

Допускается применять ПЭ газопроводы Р=< 0,6 МПА с одно и двух этажной застройкой с коэф запаса прочности не менее 2,8ю С числом жителей до 200.

Р=< 0,6 МПА с коэф 2,5.

Не допускаеться:

При возможности снижения температуры ниже – 15 гад при эксплуатации

Для транспортировки газов содержащих ароматические и хлорированные добавки.

В районах с сейсмичностью выше 7 баллов из труб с коэф запаса проч менее 2,8 без 100% аконтроля сварных швов ультразвуковым методом.

На переходах через естественные, искусственные преграды трубы со значением SDR > 11 и коэф запаса прочности менее 2,8.

Достоинства :

-не подвержены коррозии

-срок службы 50 лет (МЕ 40 лет)

- по массе легче МЕ

-высокая степень механизации строительства => уменьшение сроков.

Недостатки ;

- Меньше мех прочность

- Горючие

- Высокая стоим фассоных частей элементов при больших диаметрах

- При воздейст света уменьшает прочностьё.

Задание 122 Санитарно-гигиенические требования к системам отопления регламентируют:

1.температуру теплоносителя, подаваемого в систему отопления;

2. температуру воздуха в помещении;

3. температуру поверхности отопительных приборов;

4. температуру на входе в отопительный прибор.

Задание 123 Максимальная длина зоны аэродинамической тени для узкого здания равна:

1).х Н_зд

2).хх Н_зд

3).ххх Н_зд

Ответ: 10 Н_зд

Задание 124 Решетка типа РР образует струю:

1)веерную;

2)компактную;

3)закрученную.

Задание( 7 ) 125 Перечислить территории, на которых требуется соблюдать особые условия проектирования газопроводов.

-грунты обводненные с высоким уровнем грунтовых вод.

-закарстованные территории, вечной мерзлоты, грунты с разной степенью пучинистости, просадочные гркнты, подрабатываемые территории.

В этих условиях глубина заложения выбираеться от глубины замерзания (СНИП 42.01) умноженая на 0,9 но не менее 1 м.

Задание 126 Определить относительную экономию тепловой энергии в центральной СКВ с первой рециркуляцией по сравнению с прямоточной для холодного периода года в г. ххххх. Воздух обрабатывается в воздухонагревателях первой и второй ступени и камере орошения. Отношение расходов наружного и рециркуляционного воздуха составляет х:х. Воздух на рециркуляцию забирается из ……. зоны. Требуемое влагосодержание приточного воздуха х г/кг с.в., температура приточного воздуха хх^оС. Оценить возможность установки камеры смешения до и после воздухонагревателя первой ступени.

Решение:

1) По параметрам наружного воздуха для города Перми строим точку Н на i-d-диаграмме. IН=-34,9 кДж/кг, tН=-35°С;

2) По параметрам внутреннего воздуха для города Перми строим точку В. φ=45%, tВ=20°С, г/кг с.в.

3) По параметрам приточного воздуха строим точку П. dП=5,6г/кг с.в. tП=15°С;

4) Проводим линию по d=const до пересечения с φ=100%, получаем точку О. φО=95%, tО=6,2°С, dО= dП=5,6

5) Проводим линию по d=const через точку Н и линию по I=const через точку О, на пересечении получаем точку K. IК=20,3 кДж/кг, tК=20,3°С

6) Находим точку смешения наружного и рециркуляционного воздуха исходя из отношения расходов.

Влагосодержание смеси определяется по формуле

Влагосодержание наружного воздуха ; ;

7) На прямой К-О по находим точку С с влагосодержанием г/кг с.в которое характеризует состояние смеси наружного и рециркуляционного воздуха;

8) По точкам В, С проводим линию до пересечения с dН=const, получаем точку К1.

9) Определяем количество тепла, требуемое на нагрев воздуха в первой ступени.

Q_К=G_Н*(I_К-I_Н)=G_Н*(20,3-(-34,9))=55,2G_Н

Q_К1=(G_Н- G_Р)*(I_К1-I_Н)=(G_Н-1/5*G_Н)*(17-(-34,9))= 0,8*G_Н*51,9=41,52G_Н

Относительная экономия энергии в системе СКВ составляет:

Оценим возможность смешивания приточного и рециркуляционного воздуха до калорифера 1й ступени подогрева.

1) Температура точки росы для внутреннего воздуха составляет tт.р.=7,8°С

2) Находим точку смешения внутреннего и наружного воздуха. На линии Н-В наносим точку С1 с известным влагосодержанием смеси наружного и внутреннего воздуха. г/кг

3) Полученная температура в точке С1 равна tС1=-25,2°С.

4) t_С1< tт.р, откуда следует, что установка камеры смешения наружного и рециркуляционного воздуха может производиться только после 1й ступени подогрева.

Задание 127 Определить годовую потерю условного топлива котельной с тремя котлами ДЕ-хх-1хх при отсутствии использования тепла продувочной воды. Число часов использования установленной мощности N_у= хх00, процент продувки Р_пр= х% теплосодержание котловой воды i_кв = ххх кДж/кг, температура исходной воды t_ив = х ^оС, теплотворная способность топлива Q_р^н = хх000 кДж/кг.

Ответ:

Исх. данные:

Принят котёл ДЕ-6,5-14ГМ (производительность по пару 6500 кг/ч, 14 – абс.давление в барабане кгс/см2, ГМ – работает на газе и мазуте)

Nу = 4000

Рпр = 15%

iкв =197,3 ккал/кг (смотреть i’ в таблицах Вукаловича для давления 14кгс/см2

tив = iив =20°С (ккал/кг)

Qрн = 9160 ккал/м3

Расчёт:

1) D=6500 кг/ч – паровая нагрузка одного котла

2) Dпр=6500*0,15=975 кг/ч – величина непрерывной продувки одного котла

3) Qвод=3*Dпр*(iкв-iив)=3*975*(197,3-20)=518602,5 ккал/ч – расход тепла на нагрев воды, используемой для продувки, от исходной температуры, до температуры кипения в бараба-не)

4) B=Qвод/Qрн/η=518602,5/9160/0,9=62,91 м3/ч – расход газа на нагрев воды, используемой для продувки от исходной температуры, до температуры кипения в барабане)

5) Bгод=B*Ny=62,91*4000=251627 м3 – годовая потеря условного топлива

Задание 128 Изложите сведения об организации системы газоснабжения промышленных предприятий, межцеховых, внутрицеховых газопроводах.

Ответ: На всех промышленных предприятиях и объектах, где используется, хранится, транспортируется газ должны соблюдаться требования ФЗ о промышленной безопасности опасных производственных объектов №116 от 21.07.97, а так же общие правила промышленной безопасности для организаций, осуществляющих деятельность в области промышленнй безопасности опасных производственных объектов. ПБ 12-529-03.

Газоиспользующее оборудование условно делят:

- оборудование отопительных, вентиляционных установок

- котельная отопительного производственного назначения (360 кВт и более)

- тепловые эл.станции и котельные (единичная тепловая мощность газоиспользующего оборудования более 420 ГДж/ч)

Межцеховые газопроводы чаще всего надземно, выполняются из металла, могут прокладываться по эстакадам, совместно с другими коммуникациями, могут располагаться на опорах и кронштейнах. Покрываются 2-мя слоями краски или эмали, предусматривают П-обр компенсаторы. Перед вводом в каждый цех, ГРУ, отделение предусматривается отключающие устройства и продувочные свечи (Ø не менее 20 мм) для вытеснения воздуха в момент пуска.

Внутрицеховые могут быть распределительные, продувочные, газопроводы безопасности и обвязочные. (Ø выбираются по скоростям и расчетному перепаду давлений). Все газопроводы из Металла (сталь, сплавы). Для присоединения к контрольно-измерительным приборам могут применяться резинотканевые рукава. Способ соединения преимущественно сварные, в местах установки оборудования фланцевые или муфты; при пересечении конструкций прокладываются в футлярах, сварные соединения не должны быть в футлярах. Скорости во внутрицеховых выбираются в зависимости от категории давления по уровню звука: 7 м/с – низкое, 12 – среднее, 25 – высокое.

Система продувочных газопроводов. Должна оснащаться штуцером для отбора пробы и отключающими устройствами, выводятся выше кровли на 1м. Рекомендуется размещать продувочные газопроводы в конце каждого тупикового участка, перед вторым отключающим устройством на отводе к котлу, перед местом установки заглушки на газопровод к газоиспользующему оборудованию. Дополнительно перед 1-м отключающим устройством у горелки, если длина газопровода превышает 2м с обеих сторон от задвижки при кольцевой схеме.

Газопроводы безопасности. Предназначены для удаления газа из газопровода при отключении газоиспользующего оборудования. Размещаются перед последним и отключающими устройствами перед газовой горелкой, Ø не менее 20мм. Объединение свечи безопасности с продувочными газопроводами недопустимо.

Обвязочные газопроводы. Обвязка зависит от мощности оборудования, горелок и особенностей эксплуатации.

Задание 129 Санитарно-гигиенические требования к системам отопления регламентируют:

1.температуру теплоносителя, подаваемого в систему отопления;

2. температуру воздуха в помещении;

3. температуру поверхности отопительных приборов;

4. температуру на входе в отопительный прибор.

Задание 130 Минимальная отметка низа решёток узла воздухозабора приточных систем:

1) +х,0 м;

2) +х,0 м;

3) +х,0 м.

Ответ: +2м от уровня Земли

Задание 131 Воздухоохладитель непосредственного испарения – это:

1.Охладитель воздуха контактного типа.

2.Испаритель АБХМ.

3.Поверхностный теплообменник с орошаемой поверхностью.

4.Испаритель ПКХМ.

Задание 132 Изложить, как изменяется коэффициент одновременности для отопительных котлов при определении расчетного часового расхода газа жилыми домами.

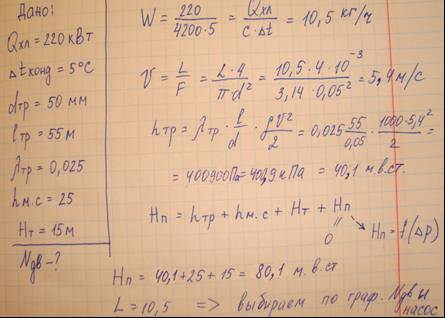

Задание 133 Подобрать насос и определить мощность приводного двигателя насоса для системы холодоснабжения центрального кондиционера. Известны: характеристики насосов (приложения), холодильная нагрузка на систему ххх кВт, перепад температуры воды на входе-выходе водяного конденсатора х^оС, внутренний диаметр соединительных трубопроводов хх мм, общая длина трубопроводов хх м, коэффициент гидравлического трения хх, сумма коэффициентов местных сопротивлений хх, разность высот установки насоса и теплообменника холодильной машины хх м, система открытого типа.

Решение:

Задание 134. Оценить относительное изменение требуемой мощности электродвигателя вентиляционного агрегата прямоточной СКВ, если при реконструкции системы из-за увеличения уменьшения) количества рабочих мест в помещении потребовалось изменить расход воздуха в системе в хх раз. Размеры воздуховодов и прокладка не изменялись из-за конструктивных и архитектурных ограничений.

Решение:

Теперь найдем отношение (приняв, что произведение КПД и Р одинаковы):

Задание 135 В чём заключается энергетическая эффективность совместной выработки тепловой и электрической энергии на ТЭЦ (мини-ТЭЦ) по сравнению с раздельной выработкой тепловой и электрической энергии ?

Ответ: Основное преимущество когенерационных систем, в отличии от электроагрегатов для производства электроэнергии без рекуперации тепла, является получение дополни-тельного продукта в виде большого количества тепла при одинаковом расходе топлива. Благодаря использованию отходящего тепла, которое всегда образуется при производстве электроэнергии, общая эффективность системы значительно повышается.

Пример:

ТЭЦ система:

Поставляя 1000 МДж первичной энергии в топливном газе, мы получим: 370 МДж электроэнергии и около 520 МДж тепловой энергии.

Разделённые системы:

Чтобы получить 370 МДж электроэнергии, нужно поставить 1150 МДж электроэнергии в топливе и чтобы получить 520 МДж тепла, следует поставить около 610 МДж энергии в топливе. Сумма энергии поставляемой: 1150 МДж+ 610 МДж= 1760 МДж

Задание 136 Изложите порядок заполнения и включения системы отопления здания.

Ответ: Система должна быть после оппрессовки. Зависимая схема: 1)открыть задвижку на обратной магистрали в узле управления (для заполнения системы); 2)частично спустить воздух из системы; 3)открыть задвижку на подающей магистрали; 4)через непродолжительное время работы системы спустить воздух. Независимая схема: 1)открыть задвижки на линии подпитки; 2)убрать воздух; 3)открыть задвижки на обратной магистрали; 4)после заполнения, если есть воздух, то спустить воздух; 5)открыть подающую магистраль; 6)включить циркуляционный насос.

Задание 137 Парогенераторы с погружными электродами могут работать:

1) на любой воде;

2) на деминерализованной воде;

3) на воде с остаточным содержанием солей.

Задание 138 Система отопления, в которой теплоноситель в подающей и обратной магистралях движется в противоположном направлении, называется системой с:

1) горизонтальной разводкой;

2) бифилярной разводкой.;

3) тупиковым движением теплоносителя;

4) попутным движением теплоносителя.

Задание 139 Изложить, в чем заключается принцип катодной защиты газопроводов от коррозии.

Задание 140

Часть 1.

Определить расчетно-часовой расход природного газа для банно-прачечного комбината для города с населением хх000 жителей. Степень охвата банно-прачечного комбината газоснабжением хх%; степень пользования людей банями и прачечными хх%.

Низшая рабочая теплота сгорания газа определяется по составу газа:

Месторождение газа	СН₄	С₂Н₆	С₃Н₈	С₄Н₁₀	С₅Н₁₂	СО₂	N+ редкие газы –
Ямбург (Тюменская обл.)	хх,2	0,04	0,006	0,04	0,001	0,3	хх%

Влажность газа не учитывать.

Часть 2.

Подобрать диаметр участка газопровода низкого давления и определить давление в конце участка.

Длина участка ххх м, начальное давление хх00 Па, конечное давление хх00 Па.

Низшая рабочая теплота сгорания газа Q_н^р=хх000 кДж/м³, плотность газа _г=ххкг/м³.

К данному газопроводу присоединяется 30 абонентов. У каждого абонента предусматривается установка плиты четырех-конфорочной ( кДж/ч, к.п.д.0,6), водонагревателя на отопление( кДж/ч, к.п.д.хх), проточного водонагревателя на ГВС( кДж/ч, к.п.д.хх).

Решение:

Часть 1

1.Определяем низшую рабочую теплоту сгорания газа

2.Определяем расчетный годовой расход газа

3.Определяем коэффициент часового максимума

4.Определяем расчетный часовой расход газа

Часть 2

Определим путевой расход газа: , , μ - коэффициент полезного действия оборудования

, где N – число абонентов

Определяем расчетный часовой расход газа

Vрч=0,55Vп

Определяем удельные потери на трение

ΔРуд=(Рн-Рк)/(L∙1,1)∙ρ_т/ρ₀

По известным удельному часовому расходу газа и удельным потерям на трение по номограмме или таблице п/э газопроводов определяем диаметр газопровода и для выбранного газопровода выписываем удельные табличные потери на трение ΔР_уд^т .
Определяем потери давления по длине участка

ΔРуч=1,1∙ ΔР_уд^т ∙L∙ρ₀/ρ_т

Определяем конечное давление Рк=Рн-Rуч

Делаем вывод: давление в конце участка не менее заданного.

Задание 141 Подобрать подпиточный насос для системы холодоснабжения кондиционера, работающего в зимнем (изоэнтальпическом) режиме. Известны: показания психрометра Ассмана для воздуха после калорифера первого подогрева (хх^оС и хх^оС), конечная влажность воздуха после контактного аппарата хх%, расход воздуха ххххх м³/ч, гидравлические потери на трение в трубопроводе хх кг/см², на местных сопротивлениях х кПа. Схема системы кондиционирования хххххх.

Решение: На i-d диаграмме находим точки, характеризующие состояние воздуха после калорифера первого подогрева и после контактного аппарата. Определяем влагосодержание данных точек и по формуле найдем количество испарившейся воды. Затем массовой количество, переведем в объемное, разделив на плотность (1000 кг/м³) и получим производительность насоса (м³/ч).

Затем надо сложить потери на трение и на местные сопротивления, переведя в одни единицы, думаю, что удобнее перевести в кПа. (Вроде 1 кг/см² это 100 кПа).

Задание 142 Привести сравнительную оценку энергопотребления систем холодоснабжения центрального кондиционера, выполненного на базе парокомпрессионной холодильной машины с воздушным и водяным охлаждением конденсатора с использованием прямоточной и оборотной систем водоснабжения (на примере ХМ, работающей на хладагенте Rхх при температуре кипения х^оС и температуре конденсации, определяемой параметрами наружного воздуха для г.ххх.

Решение:

Принято определять температуру конденсации при водяном охлаждении конденсаторов по выражению tк = tw2 + (4…6) °C ; значение же нагрева воды в конденсаторе Δtw = tw2 – tw1 приходится выбирать в зависимости от стоимости воды. Если при проточной системе водоснабжения используется дешевая имеющаяся в достаточном количестве вода, то ее можно нагревать в конденсаторе на 2…5 °C. Такой же перепад температур воды принимают и при оборотном водоснабжении. Если же вода дорогая или дебит ее ограничен, то воду следует нагревать в конденсаторе на 6…10 °C.

В воздушных конденсаторах воздух обычно нагревается на Δtв = tв2 – tв1 = 4…6 °C. Чтобы компенсировать меньшую интенсивность теплопередачи в конденсаторах воздушного охлаждения, приходится предусматривать повышенную разность температур Θк между конденсирующимся хладагентом и воздухом. В этом случае температуру конденсации принимают tк = tв2 + (10…15) °C. Поэтому расчетная температура конденсации хладагента оказывается довольно высокой и может превысить предельно допустимое значение.

Для холодильных установок температура конденсации при воздушном охлаждении не должна превышать критическую температуру хладагента.

Температура конденсации холодильного агента (при водяном охлаждении конденсатора):

(6.3)

где t_w₃и t_w₄– соответственно температура охлаждающей воды на входе в конденсатор и выходе из него, С; определяются в п.4.

0хлаждение воды до t_w₃ для конденсатора производится в камере орошения К02. Выбирается типовая камера орошения с двумя рядами форсунок при плотности их установки 13 шт/м² ряд. Коэффициент орошения при этом =0,6..0,9кг/кг. Вода изменяет температуру на t_w=(3..5) С.

Расчет К02 производится в следующем порядке:

а) энтальпия воздуха, кДж/кг, на выходе из К02:

I^/_кон= I_н+ 4,19t_w; (6.4)
