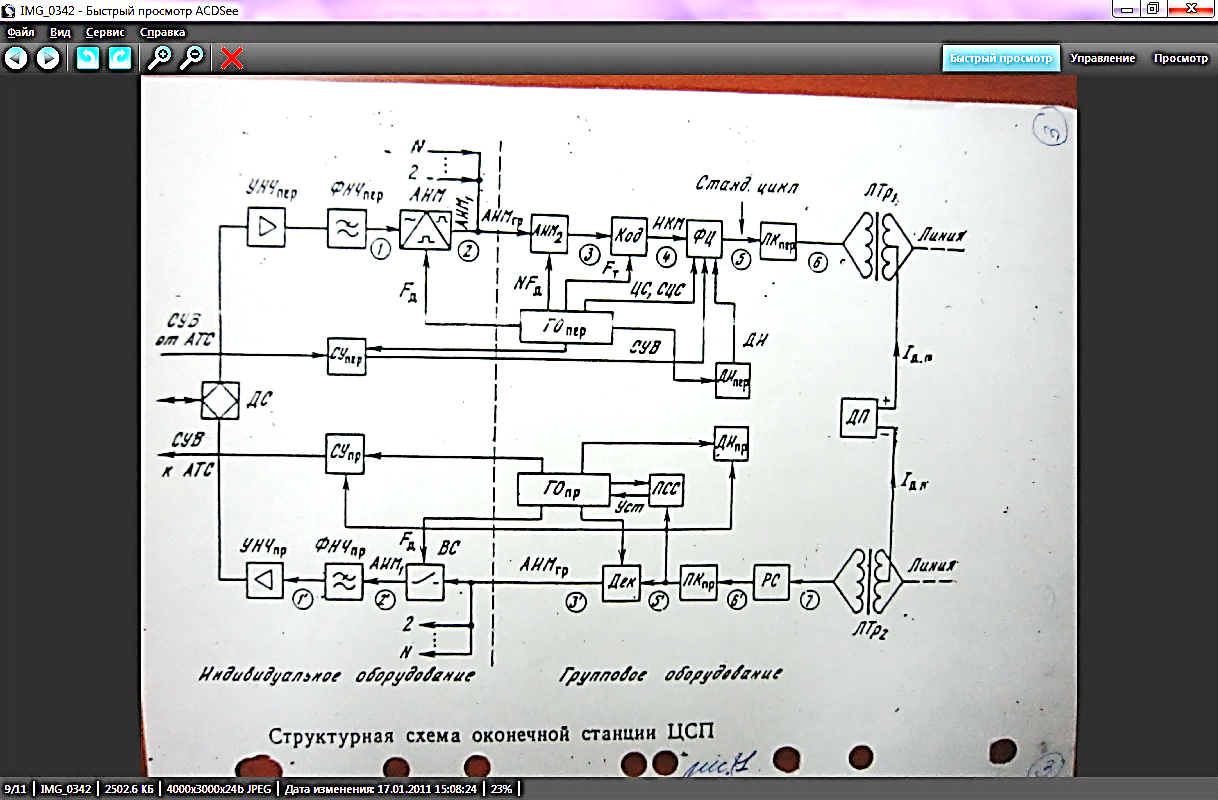

Структурная схема оконечной станции цсп с икм. Структура цикла передачи первичной цсп с икм.

Сигнал от абонента поступает на двухпроводный вход канала и через дифференциальную систему (ДС) в тракт передачи.

Передающая часть каждого канала содержит УНЧ передачи, ФНЧ передачи, АИМ. ФНЧ ограничивает спектр сигнала перед дискретизацией. В модуляторе сигнал дискретизируется по времени, в результате чего формируется канальный АИМ-сигнал. Канальные АИМ сигналы объединяются в групповой сигнал. В групповом оборудовании групповой АИМ-1(первого рода) преобразуется в групповой АИМ-2 (второго рода).

В кодере осуществляется нелинейное кодирование группового АИМ сигнала, в результате формируется групповой ЦС с ИКМ, виде последовательности восьмиразрядных кодовых комбинаций.

Кроме информационных сигналов необходимо передавать ряд дополнительных служебных сигналов. К ним относятся сигналы управления и взаимодействия (СУВ) с приборами АТС, сигналы цикловой и сверхцикловой синхронизации (ЦС и СЦС), сигналы передачи дискретной информации.

СУВ от АТС поступают на вход согласующего устройства передачи, где преобразуются в цифровую форму, и через формирователь циклов (ФЦ) служебные сигналы добавляются информационным символам.

В результате на выходе ФЦ формируется цифровой поток, имеющий циклическую структуру со строго регламентированными параметрами.

Сигнал на выходе ФЦ представляет собой униполярный цифровой поток, поэтому он преобразуется в преобразователе кода передачи (ПК) в биполярный код.

С помощью линейного трансформатора обеспечивается согласование аппаратуры с линией и подключение блока дистанционного питания (ДП) линейных регенераторов. ДП осуществляется постоянным током по искусственным цепям с использованием средних отводов Тр по системе «провод-провод».

В тракте приёма искажённый цифровой линейный сигнал поступает в станционный регенератор (РС), где восстанавливаются параметры сигналов. На выходе ПК приема восстанавливается униполярный двоичный сигнал.

В приёмнике синхросигнала (ПСС) выделяются сигналы ЦС и СЦС, которые управляют работой ГО приёма. Символы СУВ и ДИ поступают на согласующее устройство приёма и ДИпр.

Декодер декодирует кодовые группы каналов, в результате формируется групповой АИМ сигнал. С помощью временных селекторов (ВС) – из последовательности отсчётов группового АИМ сигнала выделяют АИМ сигналы соответствующих каналов. С помощью ФНЧ восстанавливается исходный аналоговый сигнал, который усиливается в УНЧ и через дифференциальную систему поступает к абоненту.

Работой всех узлов станции управляет ГОпер и ГОпр.

Циклы Ц0, Ц2 … Ц15, каждый длительностью 125 мкс, объединяются в сверхциклы следующие друг за другом. Каждый цикл состоит из канальных интервалов КИ0, КИ1, … КИ31. 30 канальных интервалов (кроме КИ0 и КИ16) предназначены для передачи информации (30 сигналов ТЧ), один КИ0 для передачи сигнала цикловой синхронизации, один КИ16 для передачи сигналов управления и взаимодействия. Каждый КИ представляет собой 8-разрядную группу, в разрядах Р1, Р2, … Р8 которой передаётся закодированная информация соответствующего канала, а в дополнительных КИ0 и КИ16 – кодовые группы синхросигнала цикловой синхронизации и СУВ. За один цикл передаются СУВ двух каналов (в Ц1 СУВ каналов 1 и 16, в Ц2 – 2 и 17 … в Ц15 – 15 и 30). Объединение циклов в сверхцикл необходимо для организации нужного числа каналов передачи СУВ и правильного распределения этих сигналов на приёме. В первом цикле сверхцикла в КИ16 передаётся информация сверхцикловой синхронизации, а СУВ не передаются.

Для системы ИКМ-30 частота дискретизации =8 кГц, длительность цикла Tц=125 мкс. Частота следования канальных интервалов Fк=8*32=256кГц (Tк=4мкс). Тактовая частота следования символов в цикле передачи =8*32*8=2048кГц длительность символа (Tс=0.5 мкс). Частота следования сверхциклов 500Гц.
