Міністерство освіти і науки, молоді і спорту України

Національний університет “Львівська політехніка”

Курсова робота

з курсу “Опалення”

Виконав:

студент групи ТГВ-31

Михальчишин Сергій

Прийняла:

Сподинюк Н.А.

Львів 2013

Кліматологічні дані

Місто будівництва: Євпаторія

Температура холодної п’ятиденки із забезпеченістю 0,92: t_х5=-16℃

Температура найхолоднішої доби: t_хол=-20℃

Середня температура опалювального періоду: t=2,4℃

Тривалість опалювального періоду: Z=149діб

Температурна зона: IV

Зона вологості: суха

Вологісний режим: нормальний

Умови експлуатації: А

Повторюваність напрямків вітру та середня швидкість вітру у січні.

Пн ПнСх Сх ПдСх Пд ПдЗх Зх ПнЗх

10 38 7 2 12 12 10 9

4,2 7,1 6,3 2,3 6,9 6,3 4,8 3,7

Теплотехнічний розрахунок

1) Кількість градусо-діб:

КГД=(t_в-t_оп)*Z_оп=(20-2,4)*149=2622 град/діб

2) Розрахунок термічних опорів зовнішніх захищень

1. Термічний опір зовнішньої стіни:

R=2 м²К/Вт

2. Термічний опір покриття і перекриття неопалюваних горищ

R=2,2 м²К/Вт

3. Термічний опір підвальних приміщень:

R=2,2 м²К/Вт

4. Термічний опір вікон, балконних дверей:

R=0,45 м²К/Вт

5. Термічний опір вхідних дверей:

R=0,32 м²К/Вт

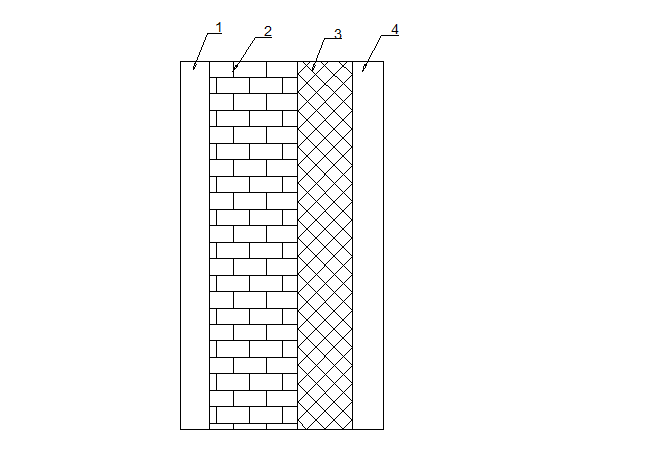

Теплотехнічний розрахунок зовнішньої стіни.

1) цементно-піщаний розчин: γ1 = 1800 кг/м3, λ1 = 0,93 Вт/ мК, δ1 = 0,02 м, 2) цегла силікатна; γ2 = 1800 кг/м3, λ2 = 0,76 Вт/ мК, δ2 = 0,51 м, 3) утеплювач-мінераловатні плити; γ3 = 50 кг/м3, λ3 = 0,036 Вт/ мК, δ3 = Х м 4) вапняно - піщаний розчин γ4 = 1600 кг/м3, λ4 = 0,70 Вт/ мК, δ4 = 0,01 м.

Необхідний термічний опір теплопередачі стіни R = 2 м²К/Вт визначаю в залежності від кількості градусо-діб опалювального періоду для м.Євпаторія. Rфст = 1/αв + δ1/λ1 + δ2/λ2 + δ3/λ3 + δ4/λ4 + 1/αз де: αв - коефіцієнт тепловіддачі внутрішньої поверхні огороджувальних конструкцій для стін, підлог і перекриттів - 8,7 Вт/ м²К, αн - коефіцієнт тепловіддачі (для зимових умов) зовнішньої поверхні конструкції, для зовнішніх стін, покриттів, перекриттів над проїздами приймається рівним 23 Вт/ м²К, δ1, δ2, δ3, δ4 - товщини відповідних шарів, м; λ1, λ2, λ3, λ4 - коефіцієнти теплопровідності відповідних шарів стінки, Вт/ мК. Звідси знаходимо товщину третього шару за формулою: δ3 = [R - αв - αз - δ1/λ1 - δ2/λ2 - δ4/λ4]. λ3 δ3 = [1,9 - 1 / 23 - 1 / 8, 7 - 0,01 / 0,76 - 0,51 / 0,76 - 0,01 / 0,7]. 0,036 = 0,0414 м. Приймаються товщину утеплювача δут = 0,042 м. Тоді визначаємо фактичний опір стіни: Rфст = 1 / 8, 7 + 0,01 / 0,76 + 0,51 / 0,76 + 0,042 / 0,036 + 0,01 / 0,7 + 1 / 23 = 2,02 м²К/Вт, що задовольняє умові Rфст = 2,28 м²К/Вт > R = 2 м²К/Вт.

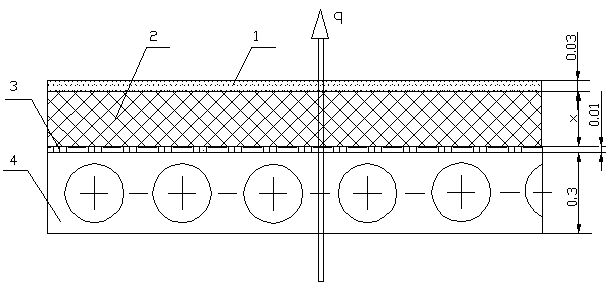

Теплотехнічний розрахунок горищного перекриття.

1 – цементно-піщана стяжка;

2 – утеплювач (мати прошивні теплоізоляційні γ₀ =50 кг/м³ );

3 – руберойд γ₀ =600 кг/м³;

4 – з/б плита γ₀ =2500 кг/м³.

Товщини шарів :

δ₁ = 0,03 м; δ₂ = x м;

δ₃ = 0,01 м; δ₄ = 0,3 м;

Коефіцієнти теплопровідності :

λ₁ = 0,76, ; λ₃ =0,17, ;

λ₂ = 0,0048, ; λ₄ = 0,7 ;

Нормативне значення термічного опору теплопередачі для ΙV-ої температурної зони:

R^ГП = 2,2 , ;

Rфгп = 1/αв + δ1/λ1 + δ2/λ2 + δ3/λ3 + δ4/λ4 + 1/αз де: αв - коефіцієнт тепловіддачі внутрішньої поверхні огороджувальних конструкцій для стін, підлог і перекриттів - 8,7 Вт/ м²К, αн - коефіцієнт тепловіддачі (для зимових умов) зовнішньої поверхні конструкції, для зовнішніх стін, покриттів, перекриттів над проїздами приймається рівним 23 Вт/ м²К, δ1, δ2, δ3, δ4 - товщини відповідних шарів, м; λ1, λ2, λ3, λ4 - коефіцієнти теплопровідності відповідних шарів перекриття, Вт/ мК. Звідси знаходимо товщину другого шару за формулою: δ2 = [R - αв - αз - δ1/λ1 – δ3/λ3 - δ4/λ4]. λ2 δ2 = [3 - 1 / 23 - 1 / 8, 7 - 0,013/ 0,76 - 0,01 / 0,17 - 0,3 / 0,7]. 0,048 = 0,08 м. Приймаються товщину утеплювача δут = 0,08 м. Тоді визначаємо фактичний опір горищного перекриття: Rфгп = 1 / 8,7 + 0,013 / 0,76 + 0,08 / 0,048 + 0,01 / 0,17 + 0,3 / 0,7 + 1 / 23 = 2,33 м²К/Вт, що задовольняє умові Rфгп = 2,33 м²К/Вт > R^ГП = 2,2 м²К/Вт.

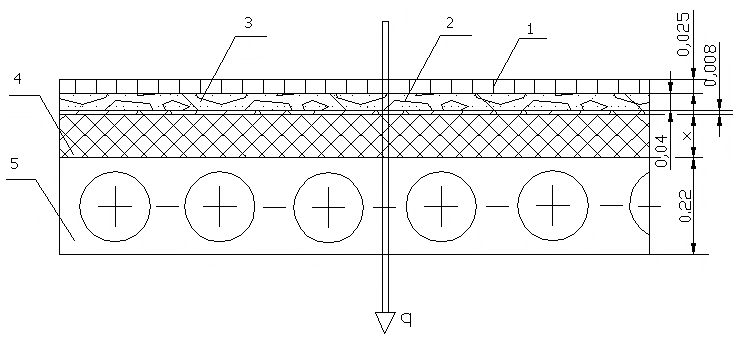

Теплотехнічний розрахунок підвального перекриття.

мал. 5 1 – паркет (дуб); 2 – цементно-піщана стяжка; 3 – руберойд γ0 =600 кг/м3 4 – утеплювач ( пінополістирол γ0 =150 кг/м3); 5 – з/б плита.

Товщини шарів: δ1 = 0,025 м; δ4 = x м; δ2 = 0,04 м; δ5 = 0,22 м; δ3 = 0,008 м; Коефіцієнти теплопровідності: λ1 = 0,18, ; λ4 = 0,052, ; λ2 =0,76, ; λ5 =0,17, ; λ3 = 0,17, .

Нормативне значення термічного опору теплопередачі для ΙV-ої температурної зони:

R^ПП = 2,2 , ;

Rфпп = 1/αв + δ1/λ1 + δ2/λ2 + δ3/λ3 + δ4/λ4 + δ5/λ5 + 1/αз де: αв - коефіцієнт тепловіддачі внутрішньої поверхні огороджувальних конструкцій для стін, підлог і перекриттів - 8,7 Вт/ м²К, αн - коефіцієнт тепловіддачі (для зимових умов) зовнішньої поверхні конструкції, для зовнішніх стін, покриттів, перекриттів над проїздами приймається рівним 23 Вт/ м²К, δ1, δ2, δ3, δ4,δ5 - товщини відповідних шарів, м; λ1, λ2, λ3, λ4,λ5 - коефіцієнти теплопровідності відповідних шарів перекриття, Вт/ мК.

Звідси знаходимо товщину четвертого шару за формулою: δ4 = [R - αв - αз - δ1/λ1– δ2/λ2 – δ3/λ3 – δ5/λ5]. λ5 δ4 = [2,2 - 1 / 23 - 1 / 8, 7 - 0,025/ 0,18 - 0,04 / 0,76 - 0,008 / 0,17-0,22/0,17]. 0,052 = 0,03 м. Приймаються товщину утеплювача δут = 0,03 м. Тоді визначаємо фактичний опір підвального перекриття: Rфпп = 1 / 8,7 + 0,025 / 0,18 + 0,04 / 0,76 + 0,008 / 0,17 + 0,03/0,052+0,22 / 0,17 + 1 / 23 = 2,27 м²К/Вт, що задовольняє умові Rфпп = 2,27 м²К/Вт > R^ПП = 2,2 м²К/Вт.

Теплотехнічний розрахунок вікон та зовнішніх дверей.

Нормативний термічний опір вікон і для ΙV-ої температурної зони:

R^вік = 0,45 , ;

Приймаю подвійне засклення в дерев’яних роздільно-спарених рамах:

R^вік = 0,45 , ;

Обчислюю коефіцієнт теплопередачі:

K_вік. 2,22 .

Потрібний термічний опір для зовнішніх дверей:

R^вік = 0,32 , ;

Приймаю подвійні двері :

0,33 ,

Обчислюю коефіцієнт теплопередачі:

K_дв 3,03 .
