Цель работы: Изучение устройства, основных технических параметров

и методики общего расчета ленточных конвейеров.

Содержание: 1. Изучение схем приводов и способов натяжения

ленты ленточных конвейеров.

2. Общий расчет ленточного конвейера.

Ленточные конвейеры

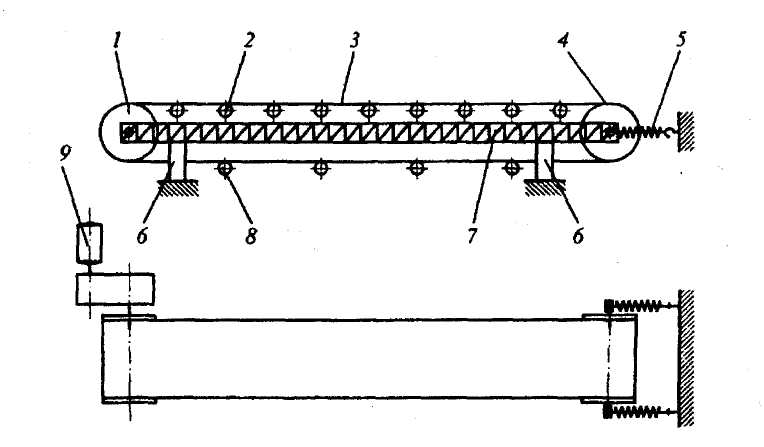

Рис. 1. Схема ленточного конвейера:

1 - приводной барабан; 2 – роликоопоры грузовой ветви; 3 - лента; 4 – натяжной барабан; 5 – натяжное устройство; 6 – опора конвейера; 7 - рама; 8 – роликоопора холостой ветви; 9 - привод конвейера.

Исходные данные для расчета по варианту №13

Транспортируемый материал – песок сухой

=10

=1,4-1,6 т/м³

V_л=1,0-2,0 м/с

массовая производительность конвейера – Q =80 т/ч,

длина конвейера – L =100м,

угол подъема или уклона конвейера – γ =-5º,

вид верхних роликовых опор – трехроликовые

Последовательность расчета

1. Предварительный расчет ширины ленты

Принимаем угол развала между роликами в роликовых опорах 120⁰, тогда площади поперечного сечения материала на ленте F и ширину ленты В можно выразить следующим образом:

для трехроликовых опор

F = ¼ b² (f tgφ_p +2tg30⁰)= ¼ 0,8² 0,28=0,04м² (1.1)

где b – ширина основания сечений материала на ленте, м;

f = 0,8 - коэффициент округления шапки сечения материала

в движении;

φ_p=10 - расчетный угол естественного откоса материала, град.,

[1, табл.1, С. 13].

Площадь поперечного сечения материала на ленте F определяется по заданной массовой производительности конвейера Q=80 т/ч и принятой скорости движения ленты V_л [1, табл.1, С. 13] .

Q/=3600 F V k , (1.2)

Отсюда F = Q/ (3600· V_л k) = 80/ (3600·1,5 2 0,9) = 0,04 м²

где Q - массовая производительность конвейера, т/ч;

=1,4-1,6 т/м³ [- плотность материала, т/м³ [1, табл. 1, С. 13];

V_л=1,0-2,0 м/с - принятая скорость движения ленты, м/с [1, табл. 1, С. 13];

k = 0,9 - коэффициент неравномерности загрузки конвейера.

Тогда для трехроликовых опор

b = 2· =2· =0,3 м , (1.3)

B = b + 0,1 = 0,3+0,1=0,4м , (1.4)

Принимаем ближайшее значение ширины ленты В по стандартному ряду

(ГОСТ 22644 - 77). B_ф = 400 мм [1, С.5; 3, С.1]

2. Расчет уточненного значения скорости движения ленты

V_ф = Q / 3600··F_ф·k = 80/ (3600·1,5· 0,03· 0,9) = 0,6 м/с , (1.5)

где F_ф =0,03 м²- фактическая площадь поперечного сечения материала ленте, м².

Для трехроликовых опор

F = ¼ b² (f tgφ_p +2tg30⁰)=¼ 0,3² (0,8 tg10+2 tg30) = 0,03 м² , (1.6)

b_ф = В_ф – 0.1 = 0,4 – 0,1 = 0,3 м , (1.7)

где В_ф,=0,4 м - фактическая ширина ленты, м;

f = 0,8 - коэффициент округления «шапки» сечения

материала;

φ_p =10- расчетный угол естественного откоса материала, град.

[1, табл. 1, С.13].

k = 0,9 - коэффициент неравномерности загрузки конвейера.
