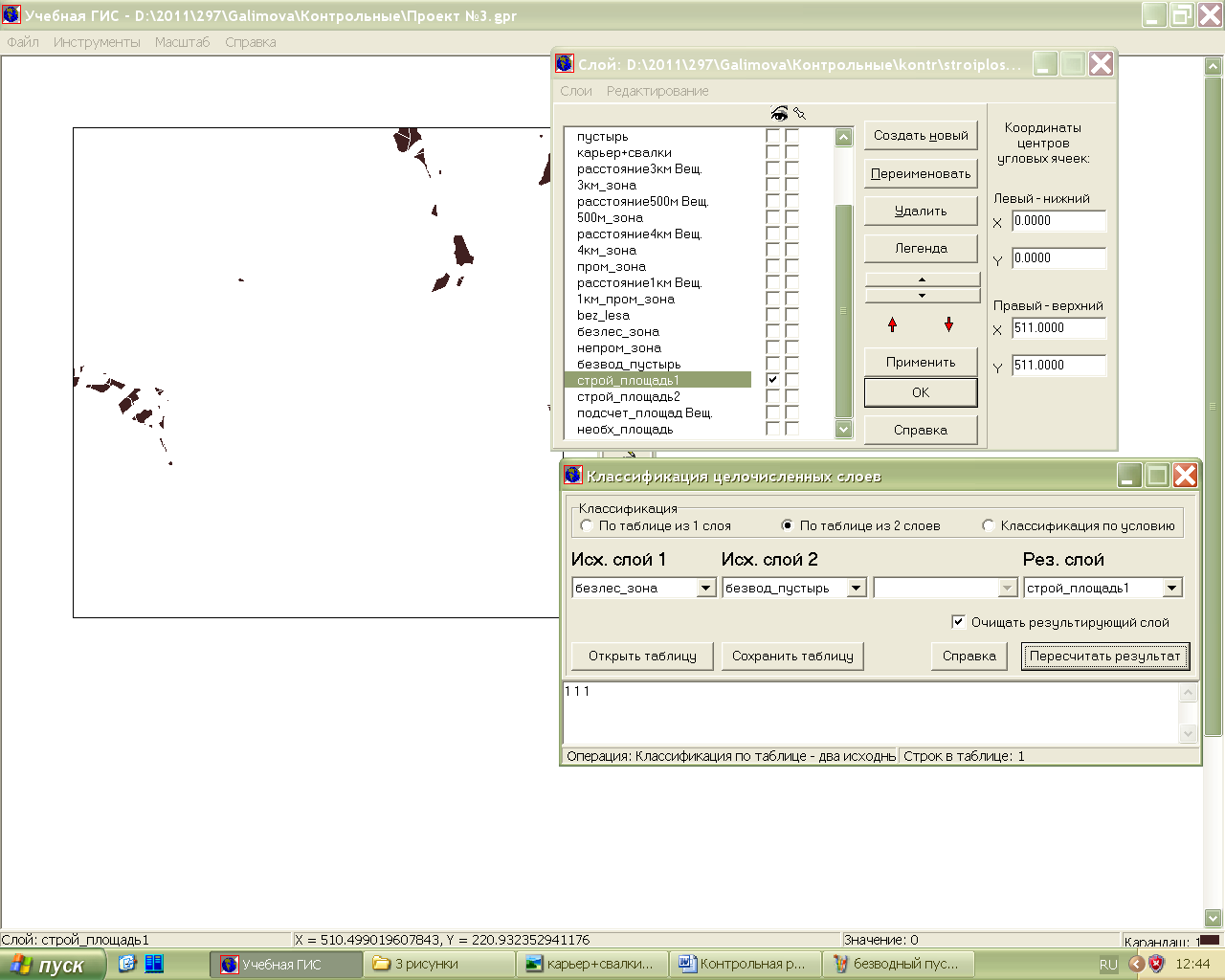

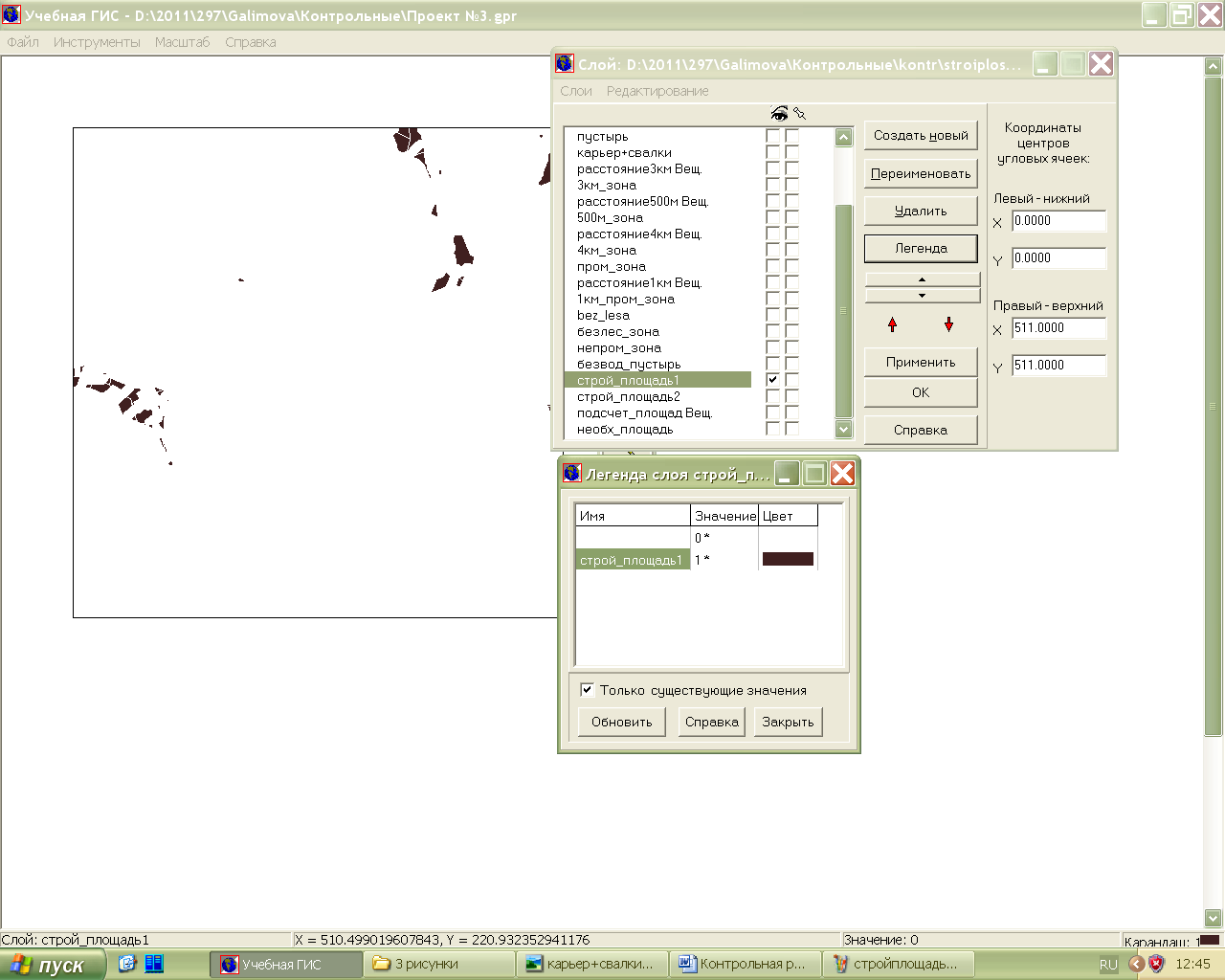

Этап №16) создание слоя «стройплощадь 1» номинального типа, который объединит два слоя с необходимыми нам характеристиками (это безлесные территории и безводные пустыри)
1. |
Операция для создания слоя |
Классификация целочисленных слоев (по таблице из 2слоев) |
2. |
Первый исходный слой |
безлес_зона |
|
Тип данных первого исходного слоя |
ном |
3. |
Второй исходный слой |
безвод_пустырь |
|
Тип данных второго исходного слоя |
ном |
4. |
Результирующий слой |
стройплощадь 1 |
|
Тип данных результирующего слоя |
ном |
5. |
Перекодировочная таблица |
1 1 1 |
|
Расшифровка правила |
1 – участки двух исходных слоев будут совмещены в одном слое, с необходимыми условиями |

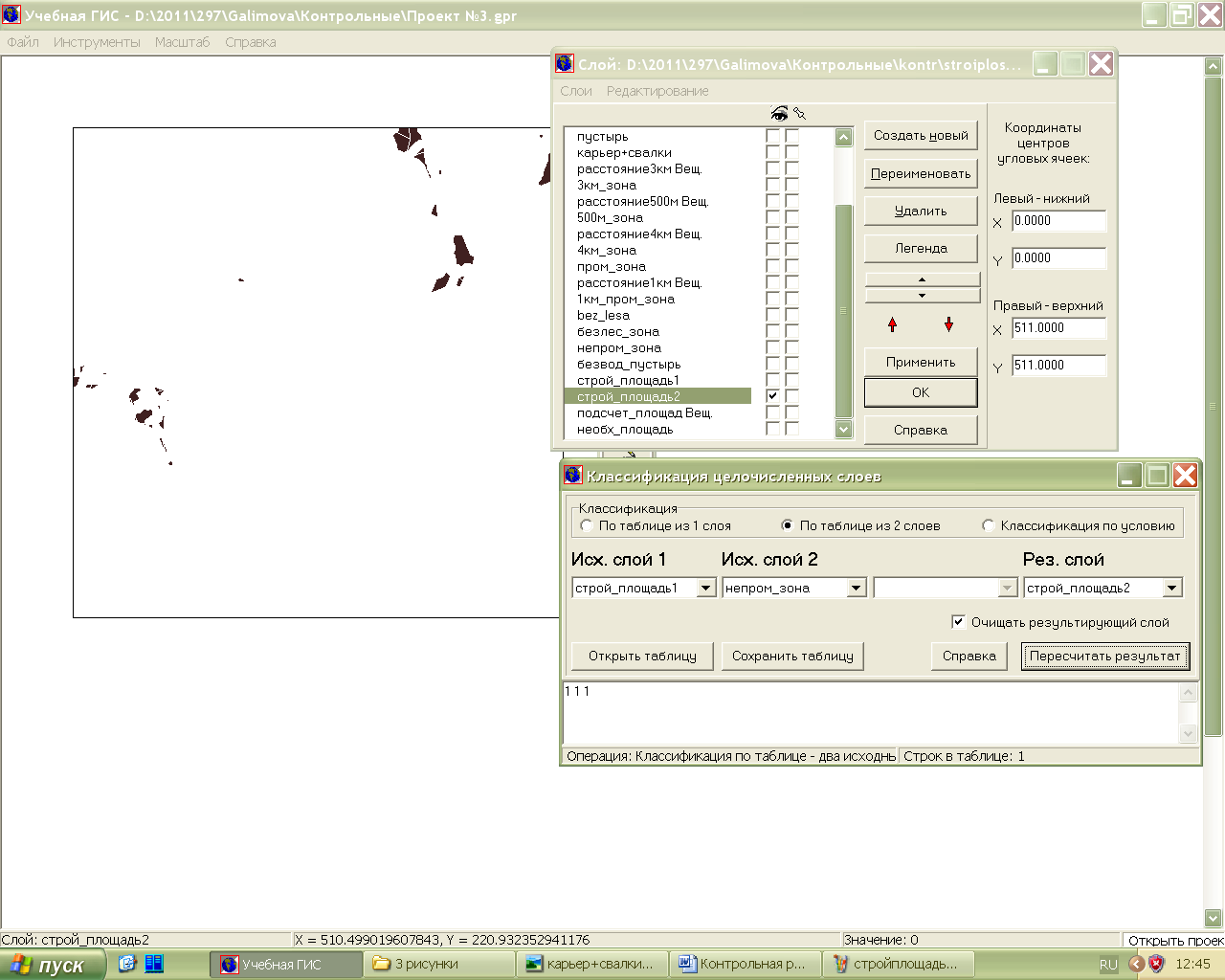

Этап №17) создание слоя «стройплощадь 2» номинального типа, который, добавит к стройплощади 1 участки непромышленной зоны
1. |
Операция для создания слоя |
Классификация целочисленных слоев (по таблице из 2слоев) |
2. |
Первый исходный слой |
стройплощадь 1 |
|
Тип данных первого исходного слоя |
ном |
3, |
Второй исходный слой |
непром-зона |
|
Тип данных второго исходного слоя |
ном |
4. |
Результирующий слой |
стройплощадь 2 |
|
Тип данных результирующего слоя |
ном |
5. |
Перекодировочная таблица |
1 1 1 |
|
Расшифровка правила |
1 – участки двух исходных слоев будут совмещены в одном слое, на карте будет показана территория со всеми необходимыми нам условиями в задании |

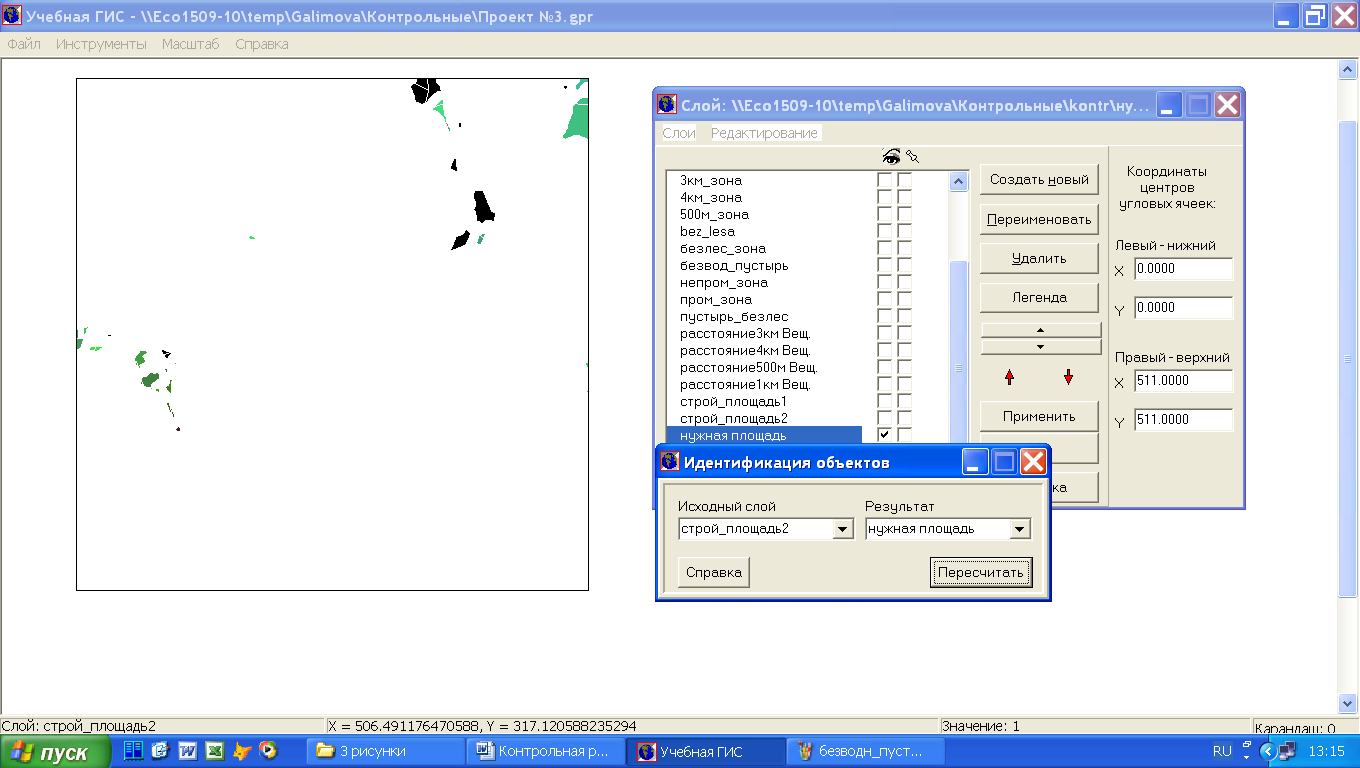

Этап №18) создание слоя «нужная площадь» номинального типа, проведем в этом слое идентификацию
1. |
Операция для создания слоя |
Идентификация объектов |
2. |
Первый исходный слой |
Стройплощадь2 |
|
Тип данных первого исходного слоя |
ном |
3. |
Результирующий слой |
нужная площадь |
|
Тип данных результирующего слоя |
ном |

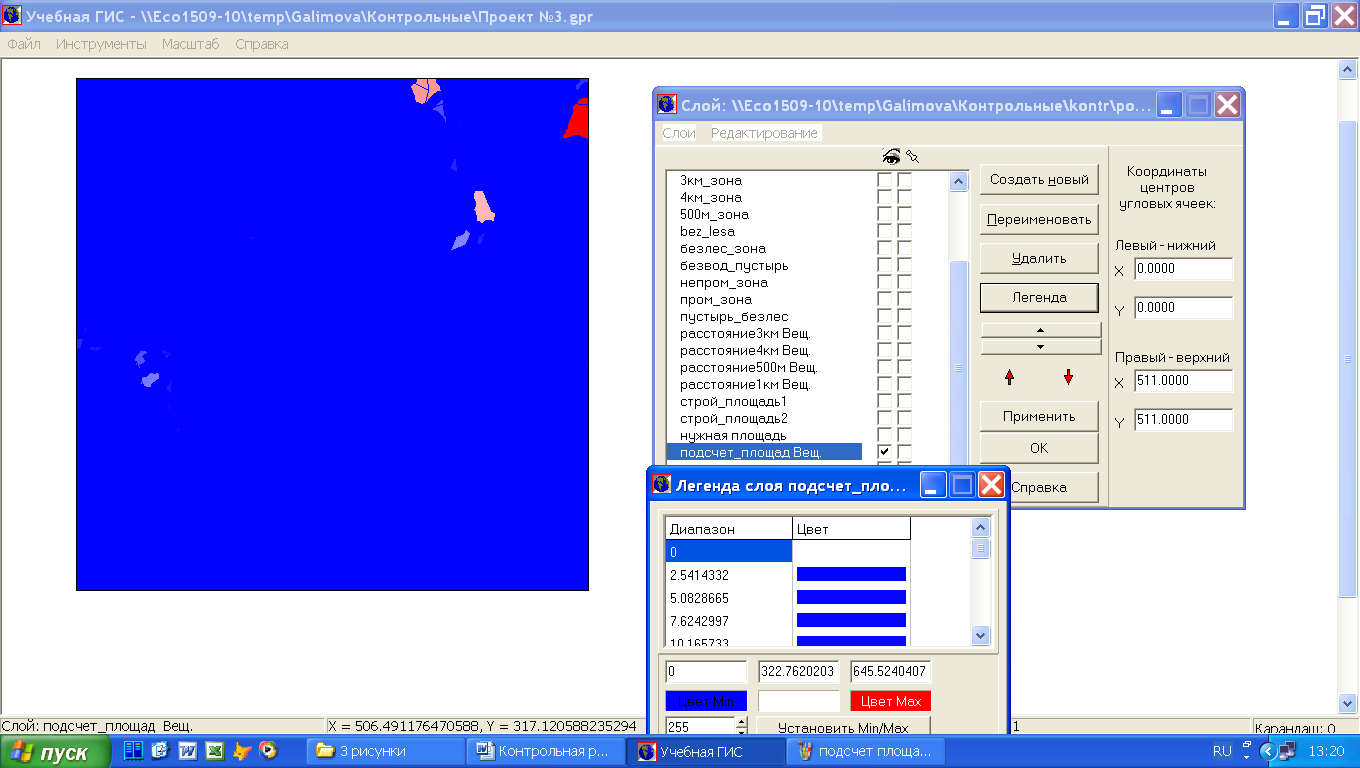

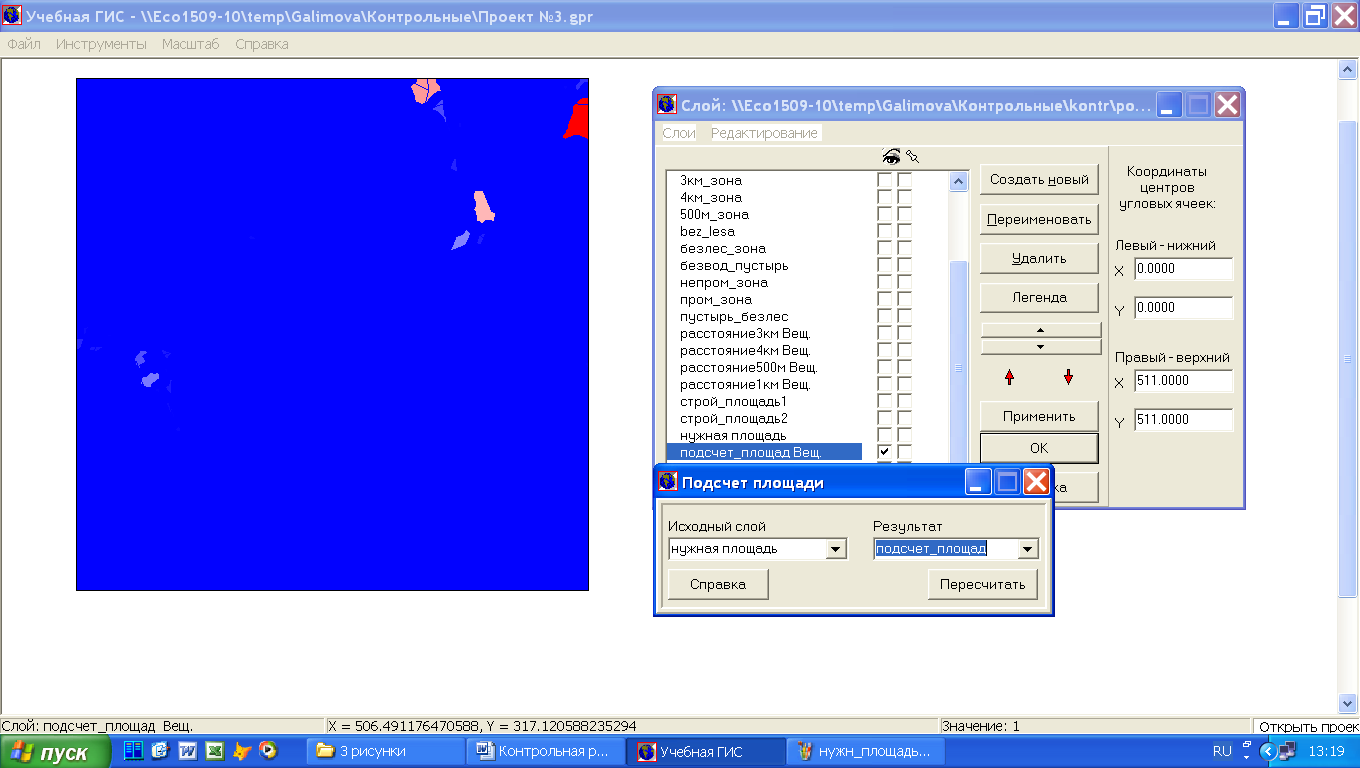

Этап №19) создание слоя «подсчет площади» вещественного типа, проведем в этом слое подсчет площадей, для возможности определения территории в 8 га по условию
1. |
Операция для создания слоя |
Подсчет площади |
2. |
Первый исходный слой |
Нужная площадь |
|
Тип данных первого исходного слоя |
ном |
3. |
Результирующий слой |
Подсчет площади |
|
Тип данных результирующего слоя |
вещ |

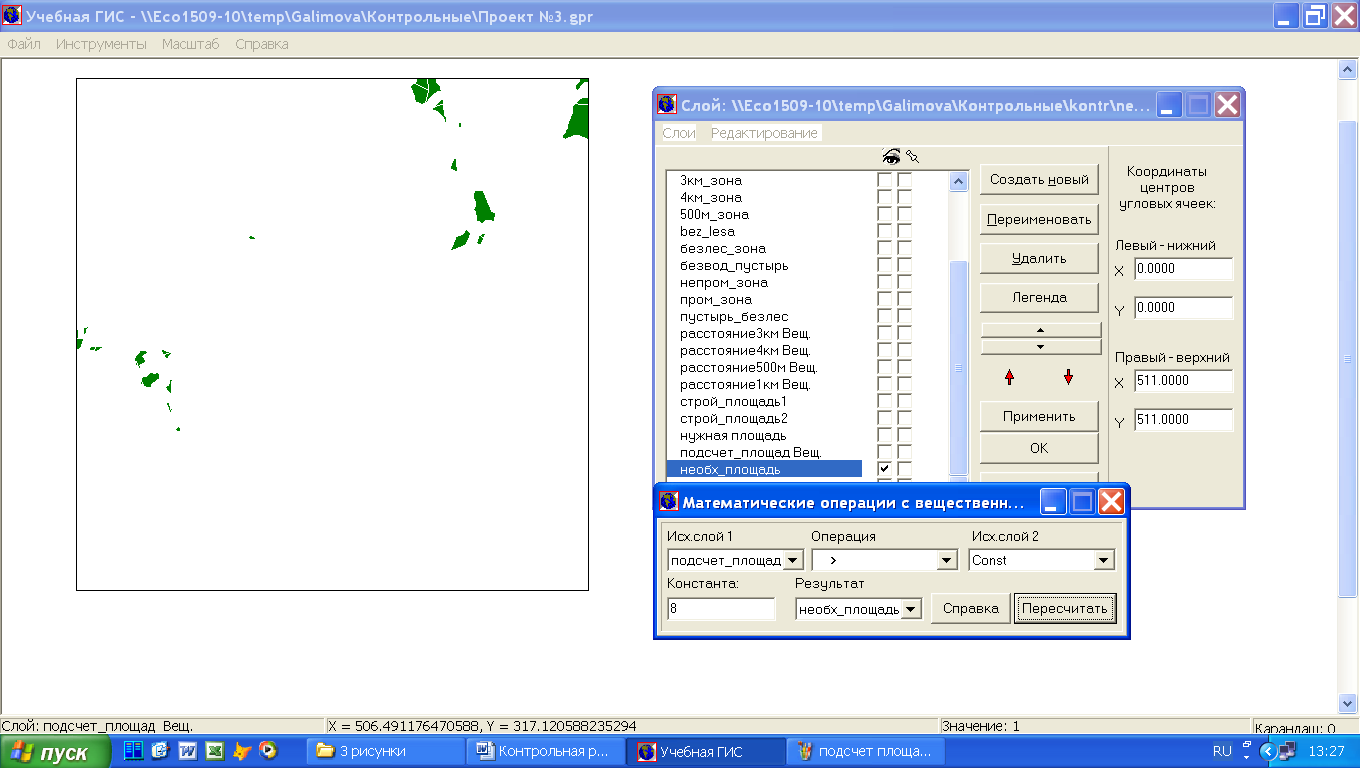

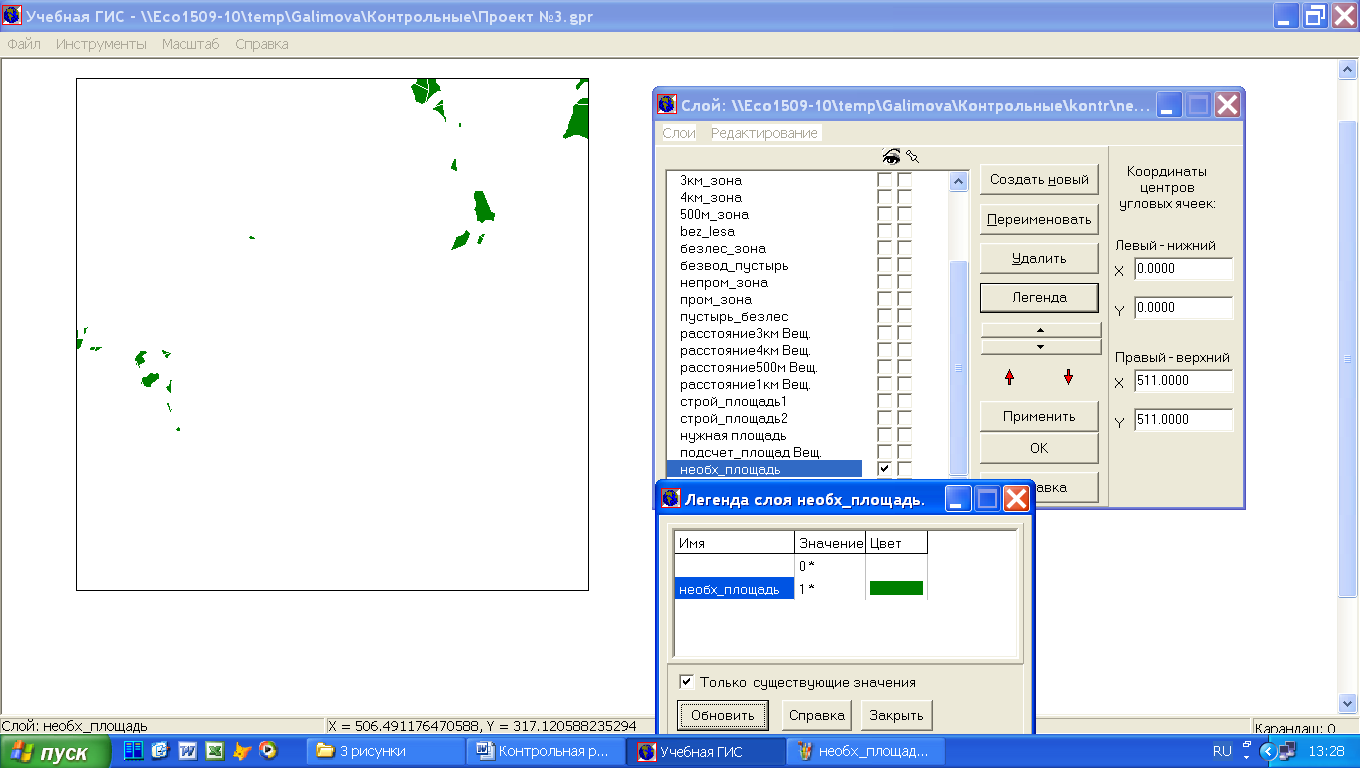

Этап №20) создание слоя «необх_площадь» номинального типа, с помощью математической операции с вещ.слоями определим на карте территорию равную 8га
1. |
Операция для создания слоя |
Матем.операции с вещ.слоями |
2. |
Первый исходный слой |
Подсчет площади |
|
Тип данных первого исходного слоя |
Вещ |
3. |
Операция |
> |
|
Второй исходный слой |
Const=8 |
4. |
Результирующий слой |
необх_площадь |
|
Тип данных резул.слоя |
номин |
В итоге мы определили место для строительства жилого массива, площадью 8 га, которая удовлетворяет всем условиям предоставленной задачи.
