Казанский Федеральный (Приволжский) университет
Институт экологии и географии
Кафедра экономической географии
Контрольная работа №3
Отчет
Выполнила: Галимова А.Р.
Проверила: Чижикова Н.А.
Казань 2012
Задание:
Определить места для строительства жилого массива площадью 8га. Стройплощадка должна удовлетворять следующим условиям:
1) Нет других промышленных объектов в радиусе 1 км
2) Нет свалок и рудников в радиусе 3 км
3) Расстояние до водных объектов > 500 км
4) Не использует территорию, занятую лесом
5) До лесного массива не более 4 км
6)Это пустырь – т.е. на этом месте нет дорог и нет никаких строений
Этап №1)

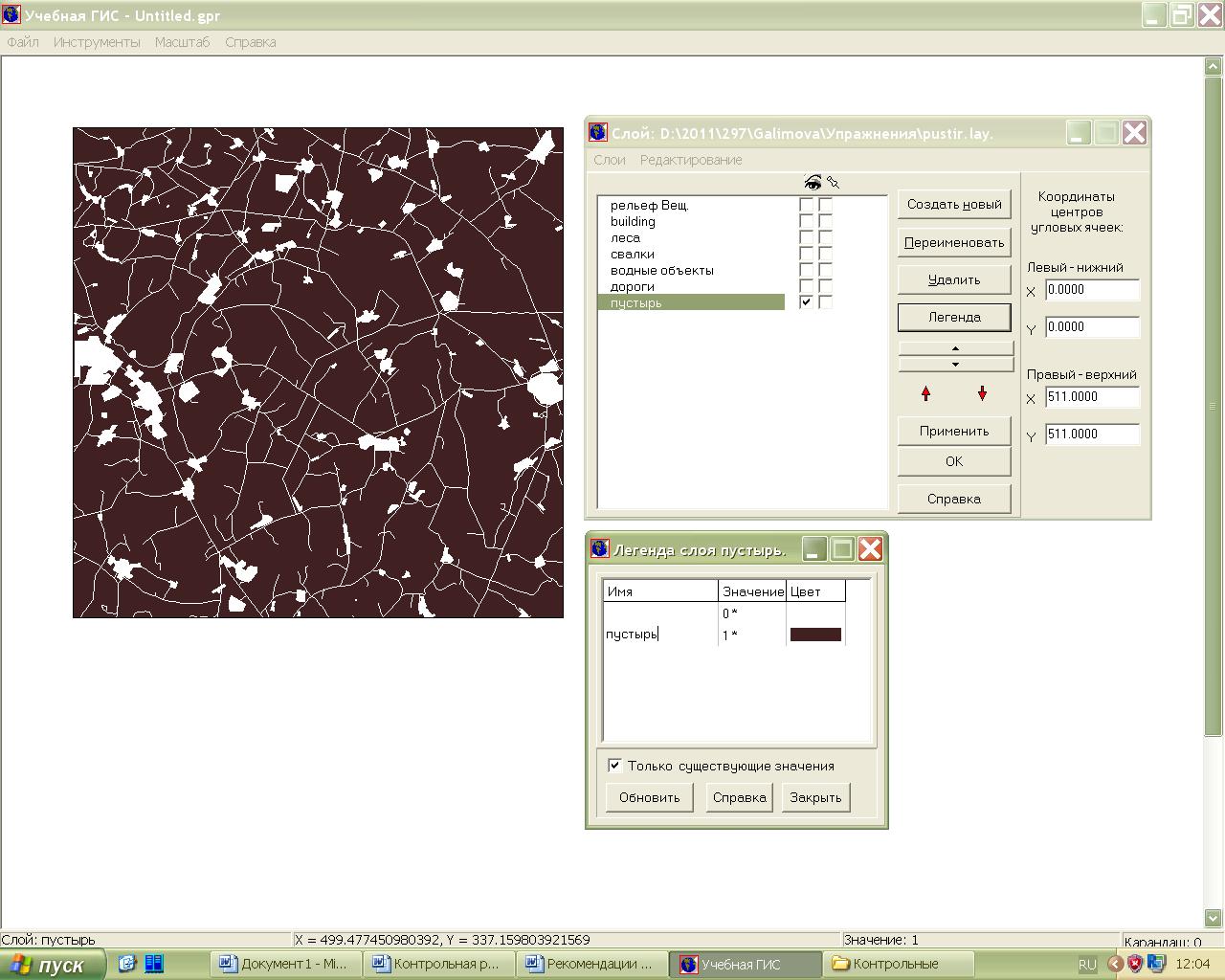

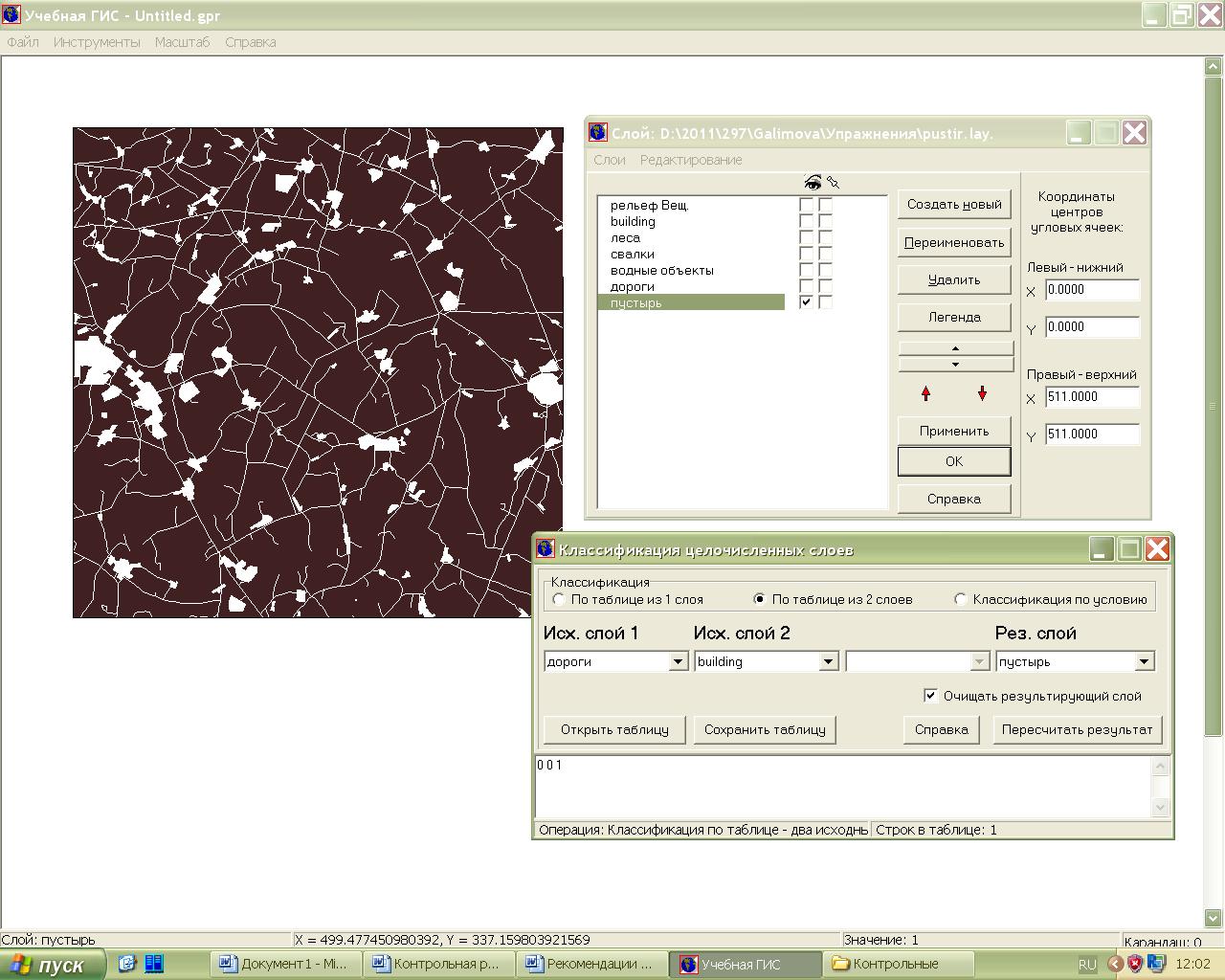

Решение задачи начнём с создания слоя pustir.lay номинального типа. Этот слой будет показывать территории, где отсутствуют строения и дороги.
1. |
Операция для создания слоя |
Классификация целочисленных слоев (по таблице из 2-ух слоев) |
2. |
Первый исходный слой |
дороги |
|
Тип данных первого исходного слоя |
номин |
3. |
Второй исходный слой |
buildings |
|
Тип данных второго исходного слоя |
номин |
4. |
Результирующий слой |
pustir |
|
Тип данных результирующего слоя |
номин |
5. |
Перекодировочная таблица (состоит из одного правила) |
0 0 1 |
|
Расшифровка первого правила |
Первый 0 означает, что на карте мы выдели территории без дорог Второй 0 выделит территории без зданий Третья 1 будет указывать территорию пустыря, без дорог и сооружений |

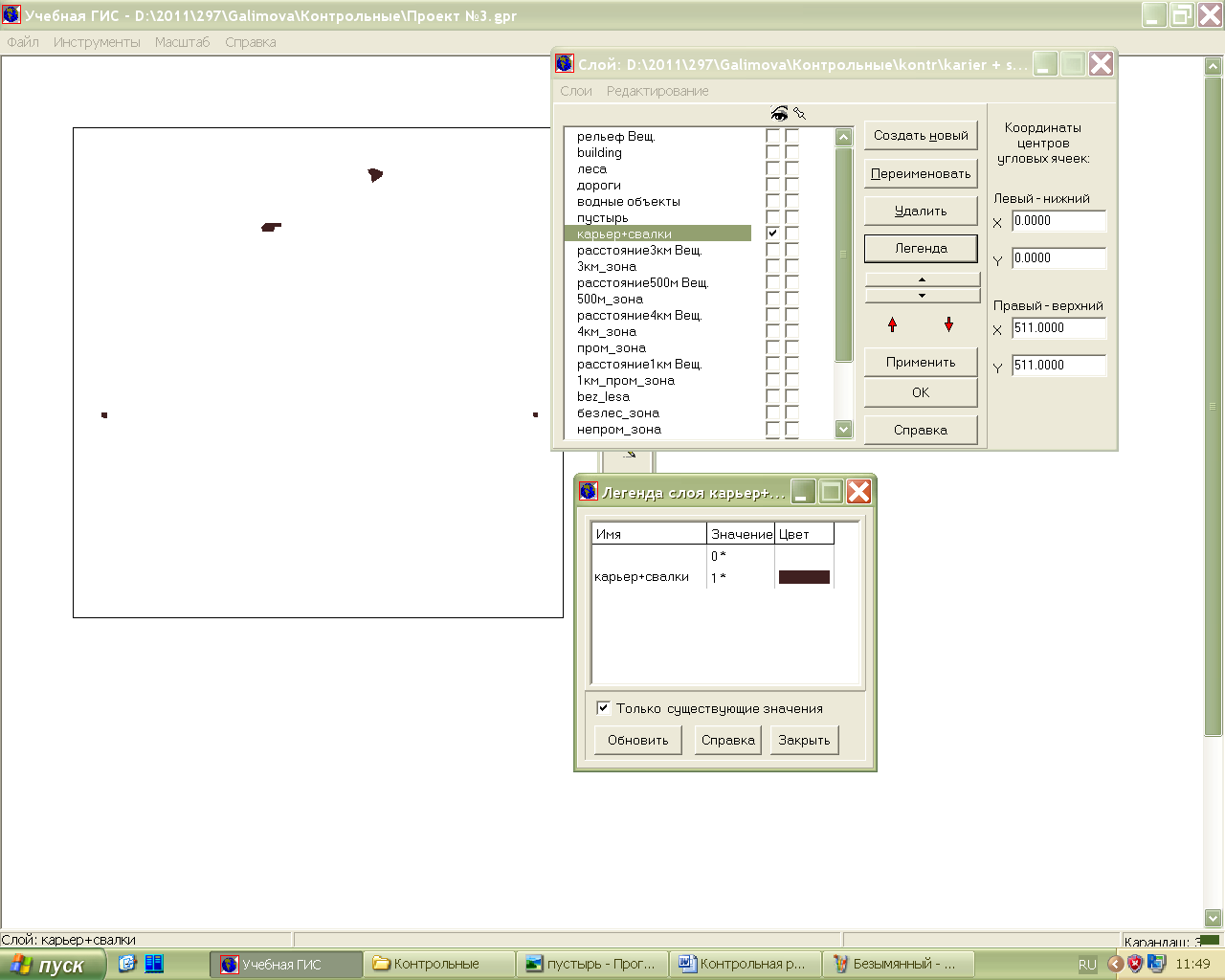

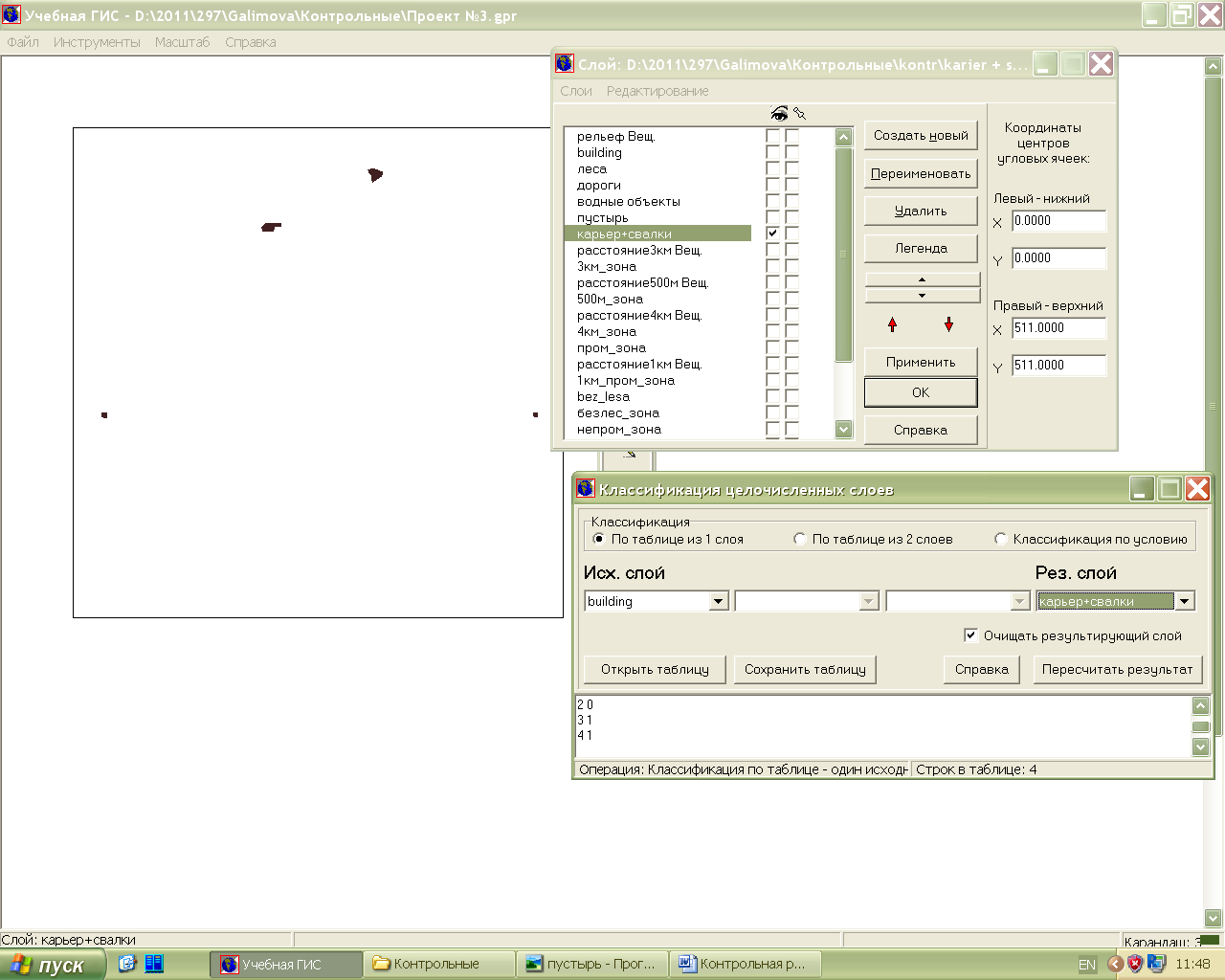

Этап №2) создание слоя «карьер+свалки» номинального типа, который укажет на карте карьеры и свалки.
1. |
Операция для создания слоя |
Классификация целочисленных слоев |
2. |
Первый исходный слой |
building |
|
Тип данных первого исходного слоя |
ном |
4. |
Результирующий слой |
карьер+свалки |
|
Тип данных результирующего слоя |
ном |
5. |
Перекодировочная таблица (состоит из одного правила) |
1 0 2 0 3 1 4 1 |
|
Расшифровка первого правила |
1- указывают местоположения карьеров и свалок 0 – не будет учитывать остальные составляющие легенды building |

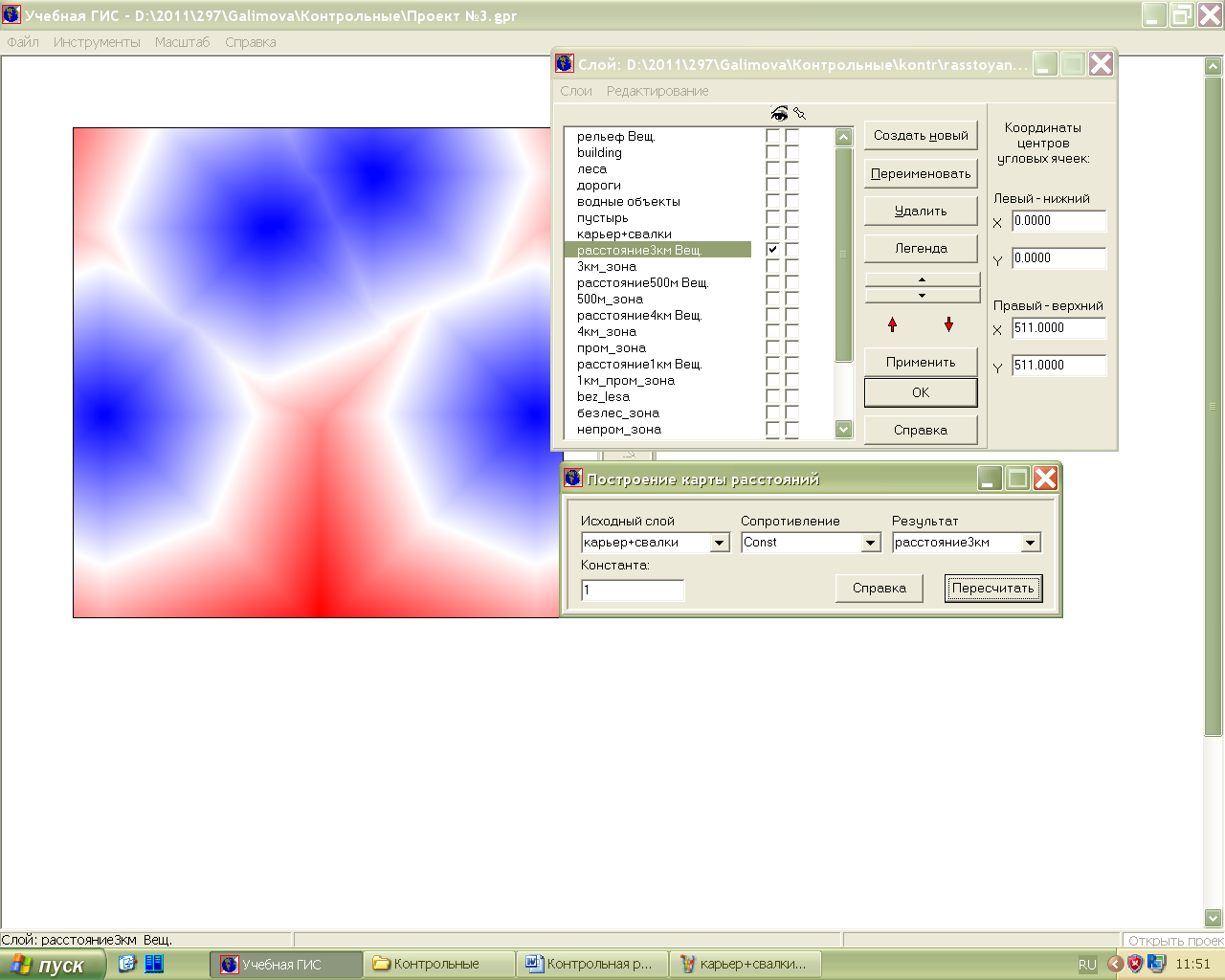

Этап №3) создание слоя «расстояние 3км» вещественного типа, для построения карты расстояний, с сопротивлением равным единице.
1. |
Операция для создания слоя |
Построение карты расстояний |
2. |
Первый исходный слой |
карьер+свалки |
|
Тип данных первого исходного слоя |
ном |
3. |
Результирующий слой |
Расстояние 3км |
|
Тип данных результирующего слоя |
вещ |
4. |
Сопротивление |
Const =1 |

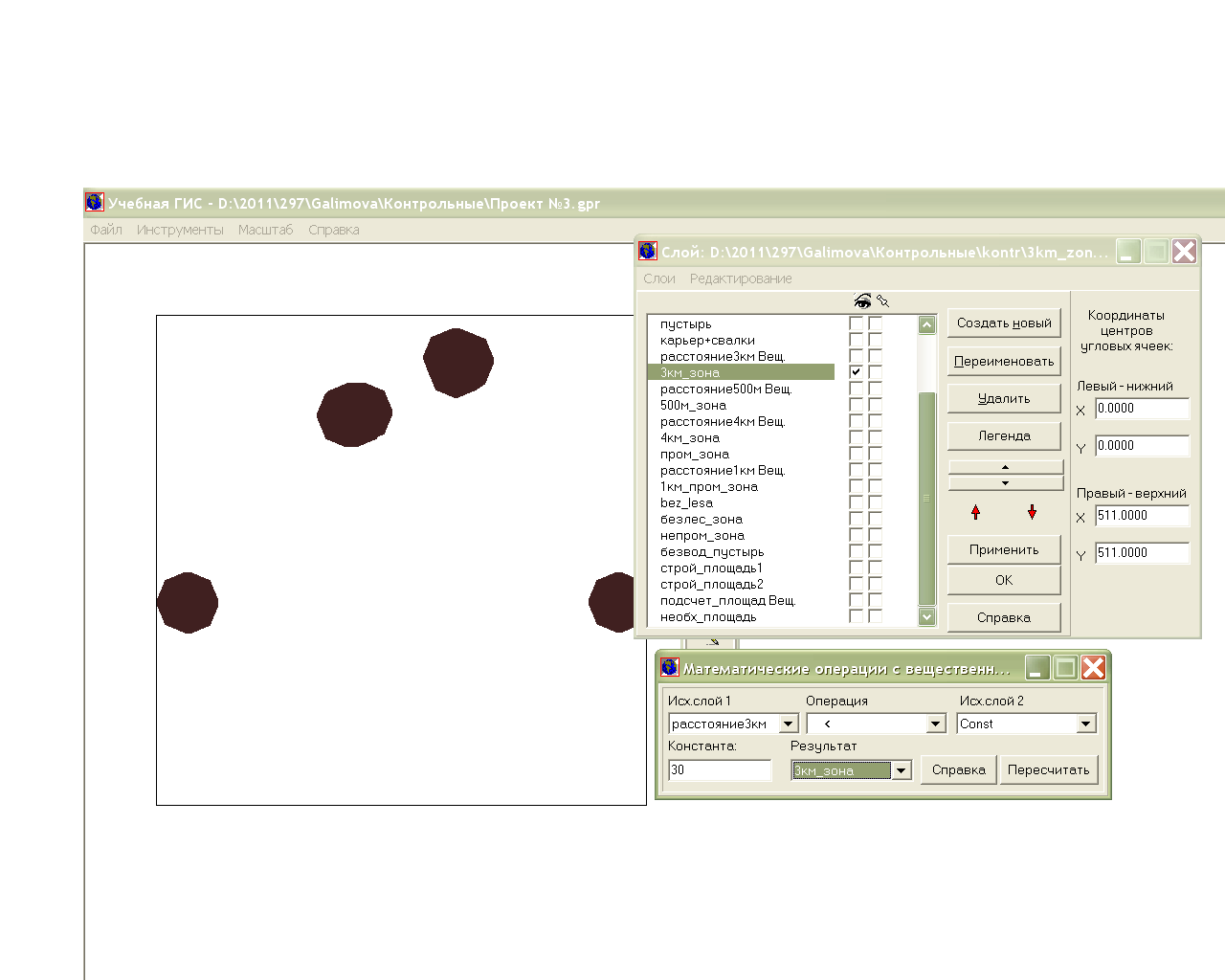

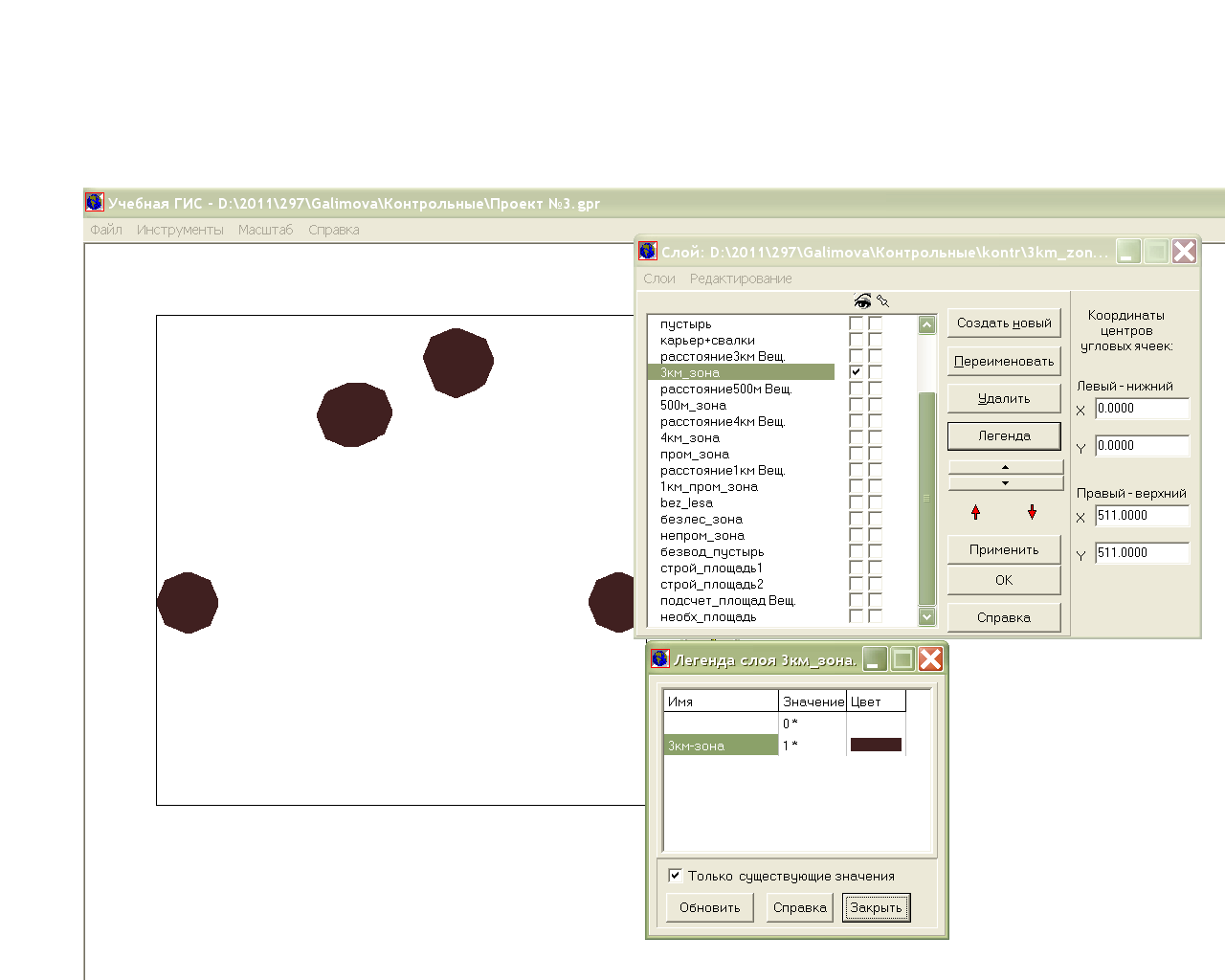

Этап №4) создание слоя «3км-зона» номинального типа, который покажет на карте ограниченные 3км радиусом карьеры и свалки
1. |
Операция для создания слоя |
Матем.операции с вещ.слоями |
2. |
Первый исходный слой |
Расстояние3км |
|
Тип данных первого исходного слоя |
Вещ |
3. |
Операция |
< |
|
Второй исходный слой |
Const=30 |
4. |
Результирующий слой |
3км-зона |
|
Тип данных резул.слоя |
ном |

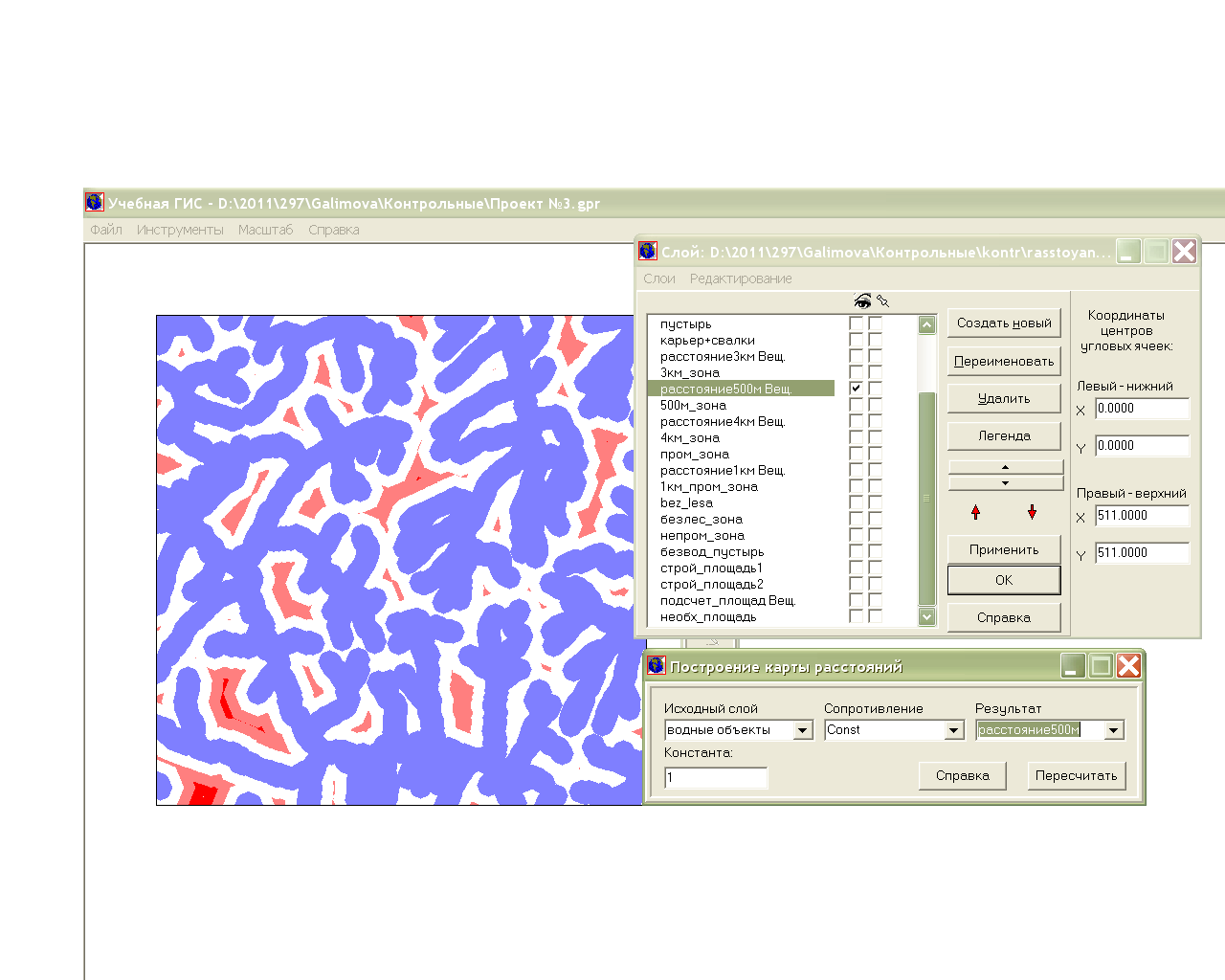

Этап №5)Создание слоя «расстояние 500м» вещественного типа, для построения карты расстояний водных объектов
1. |
Операция для создания слоя |
Построение карты расстояний |
2. |
Первый исходный слой |
Водные объекты |
|
Тип данных первого исходного слоя |
ном |
3. |
Сопротивление |
Const=1 |
4. |
Результирующий слой |
Расстояние 500м |
|
Тип данных результирующего слоя |
вещ |

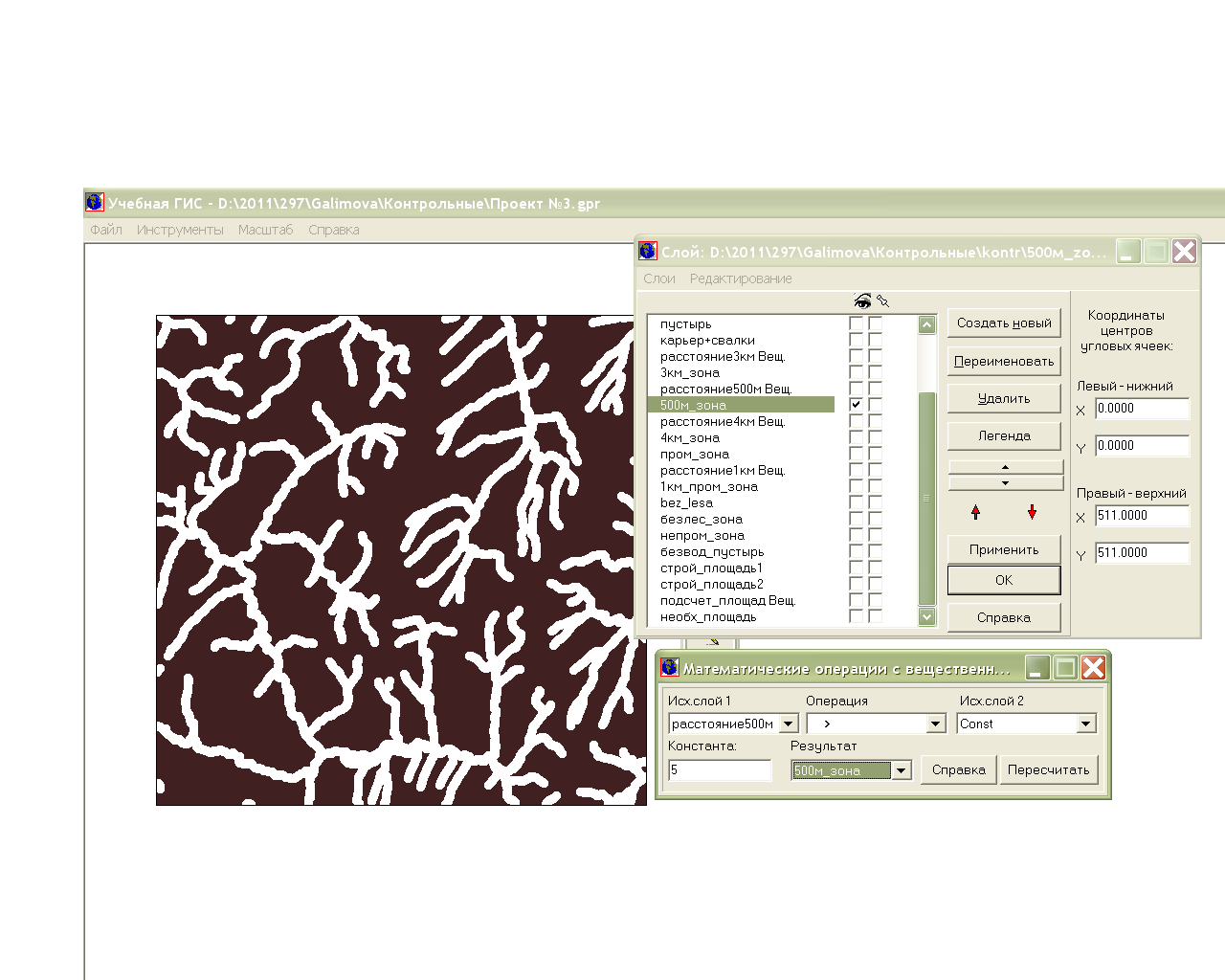

Этап №6) создание слоя «500м-зона» номинального типа, который покажет на карте ограниченные 500м радиусом водные объекты
1. |
Операция для создания слоя |
Матем.операции с вещ.слоями |
2. |
Первый исходный слой |
Расстояние500м |
|
Тип данных первого исходного слоя |
Вещ |
3. |
Операция |
> |
|
Второй исходный слой |
Const=5 |
4. |
Результирующий слой |
500м-зона |
|
Тип данных резул.слоя |
ном |

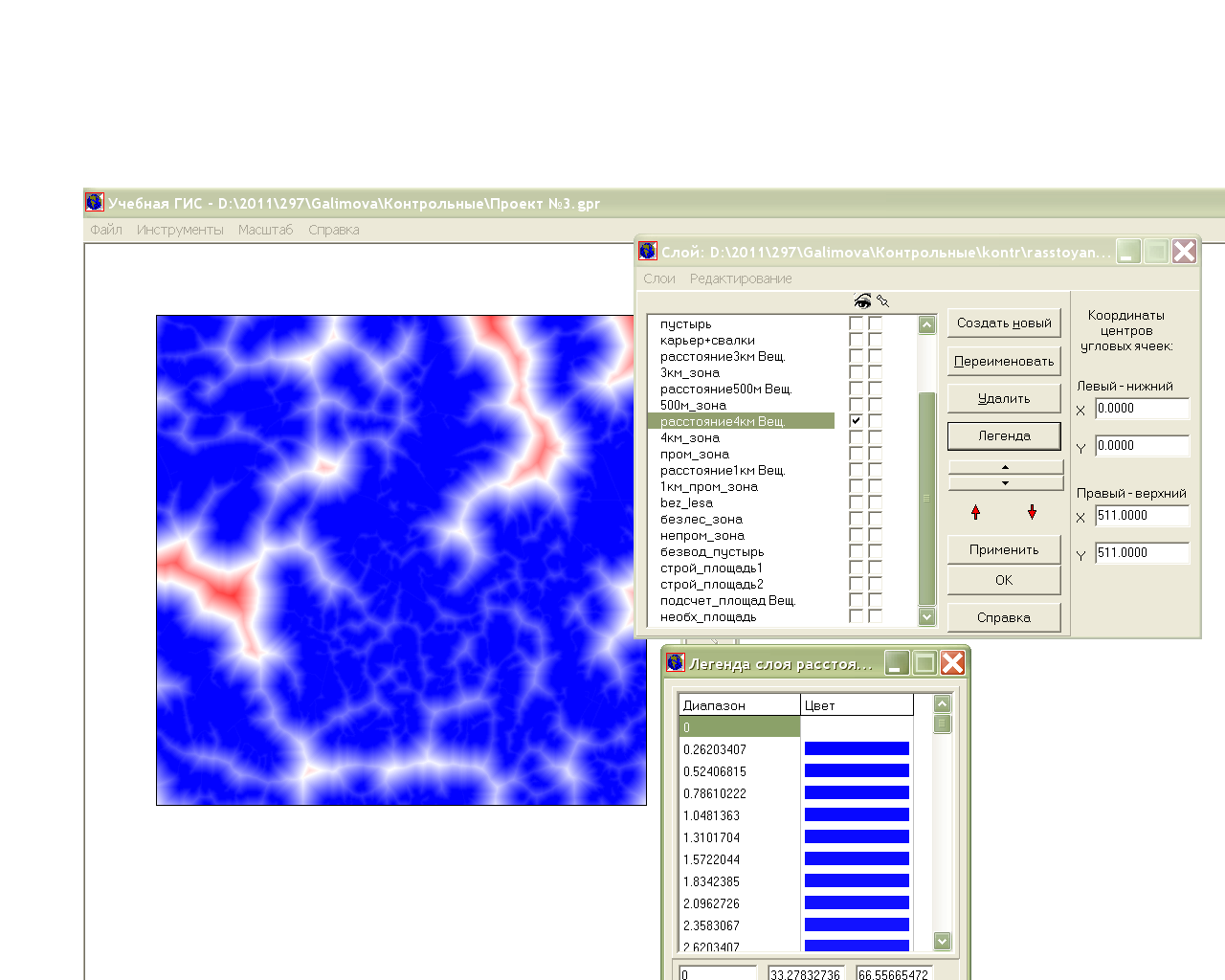

Этап №7)Создание слоя «расстояние 4км» вещественного типа, для построения карты расстояний лесного массива
1. |
Операция для создания слоя |
Построение карты расстояний |
2. |
Первый исходный слой |
леса |
|
Тип данных первого исходного слоя |
ном |
3. |
Сопротивление |
Const=1 |
4. |
Результирующий слой |
Расстояние 4км |
|
Тип данных результирующего слоя |
вещ |

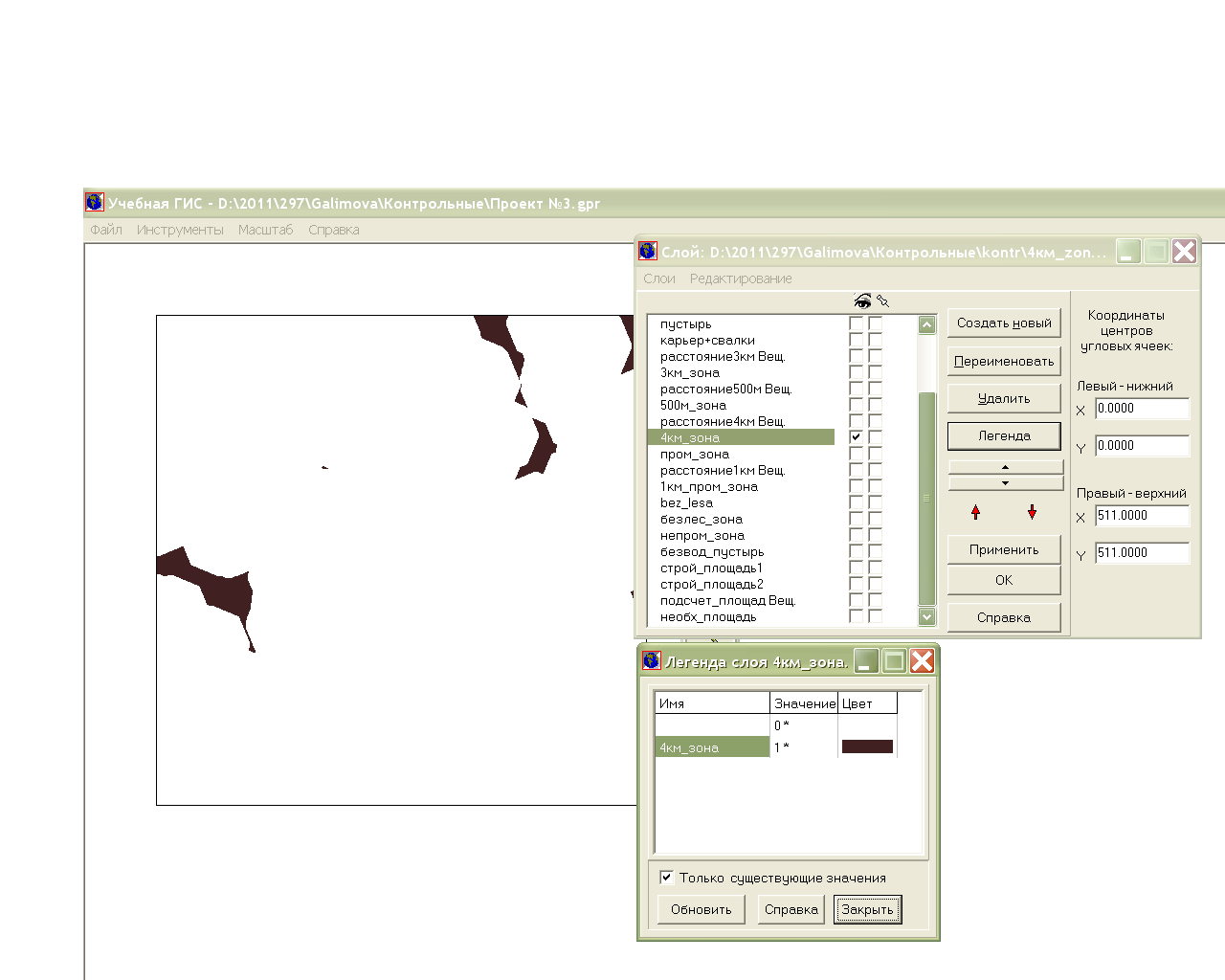

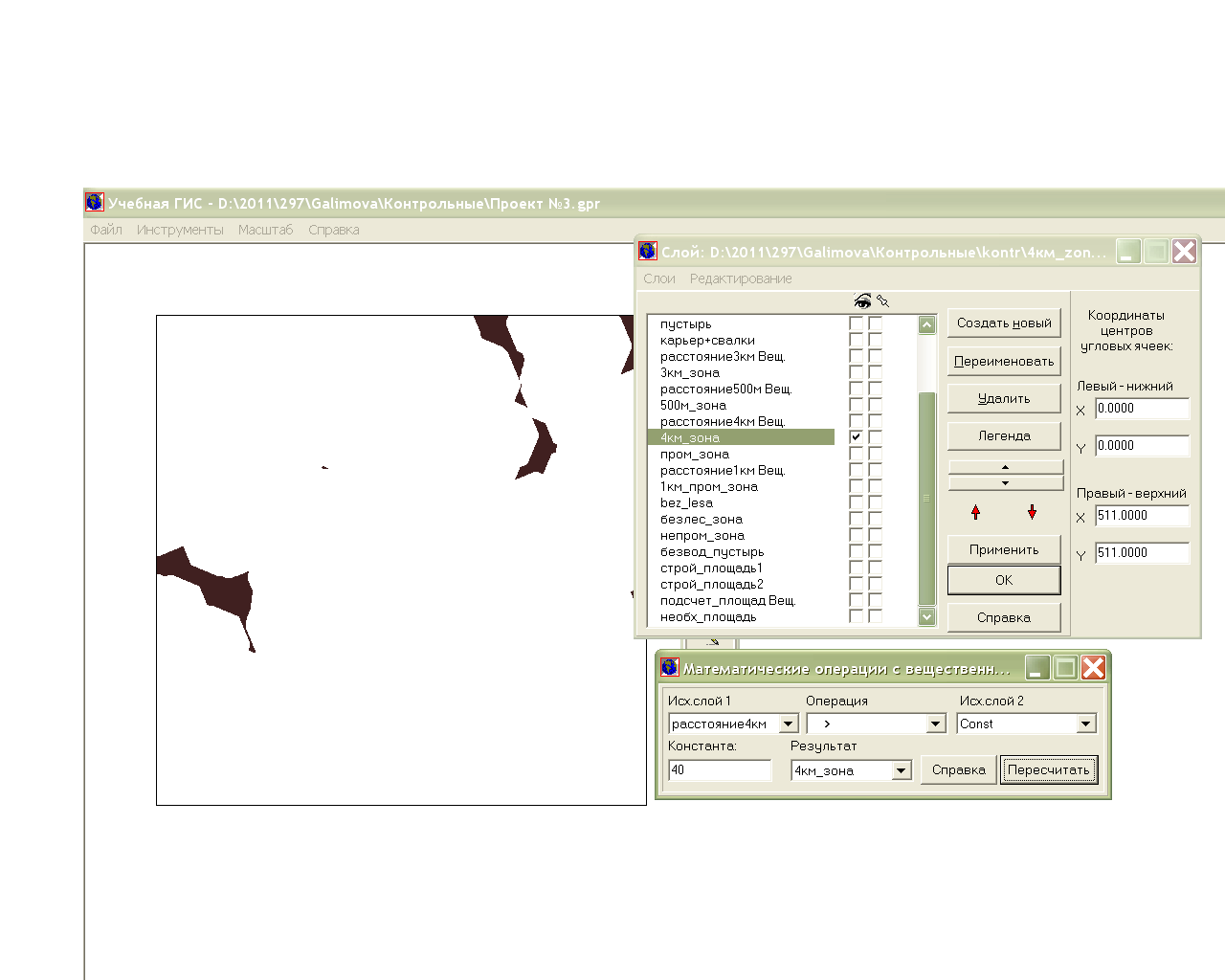

Этап №8) создание слоя «4км-зона» номинального типа, который покажет на карте ограниченные 4км радиусом лесные массивы
1. |
Операция для создания слоя |
Матем.операции с вещ.слоями |
2. |
Первый исходный слой |
Расстояние4км |
|
Тип данных первого исходного слоя |
Вещ |
3. |
Операция |
> |
|
Второй исходный слой |
Const=40 |
4. |
Результирующий слой |
4км-зона |
|
Тип данных резул.слоя |
ном |

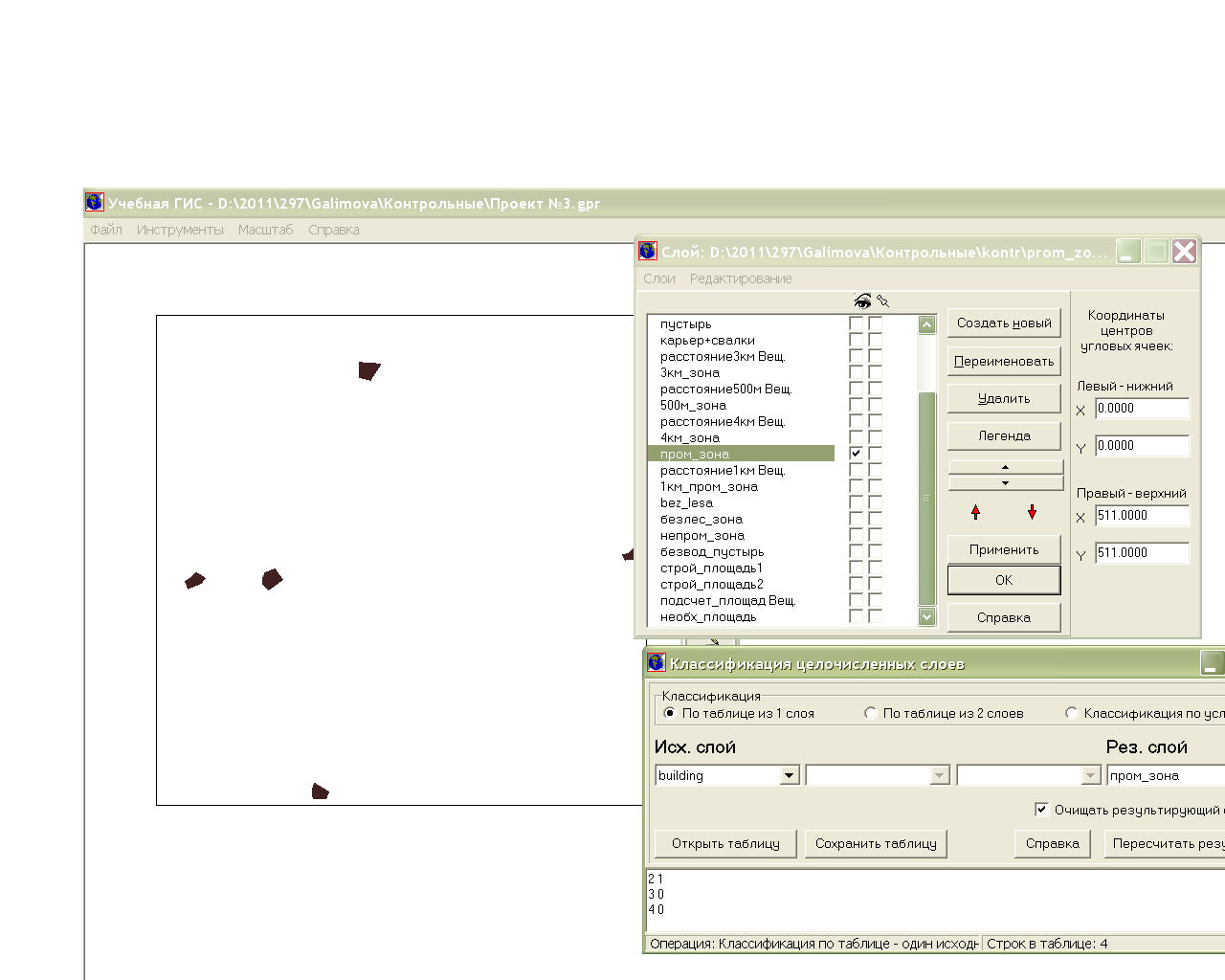

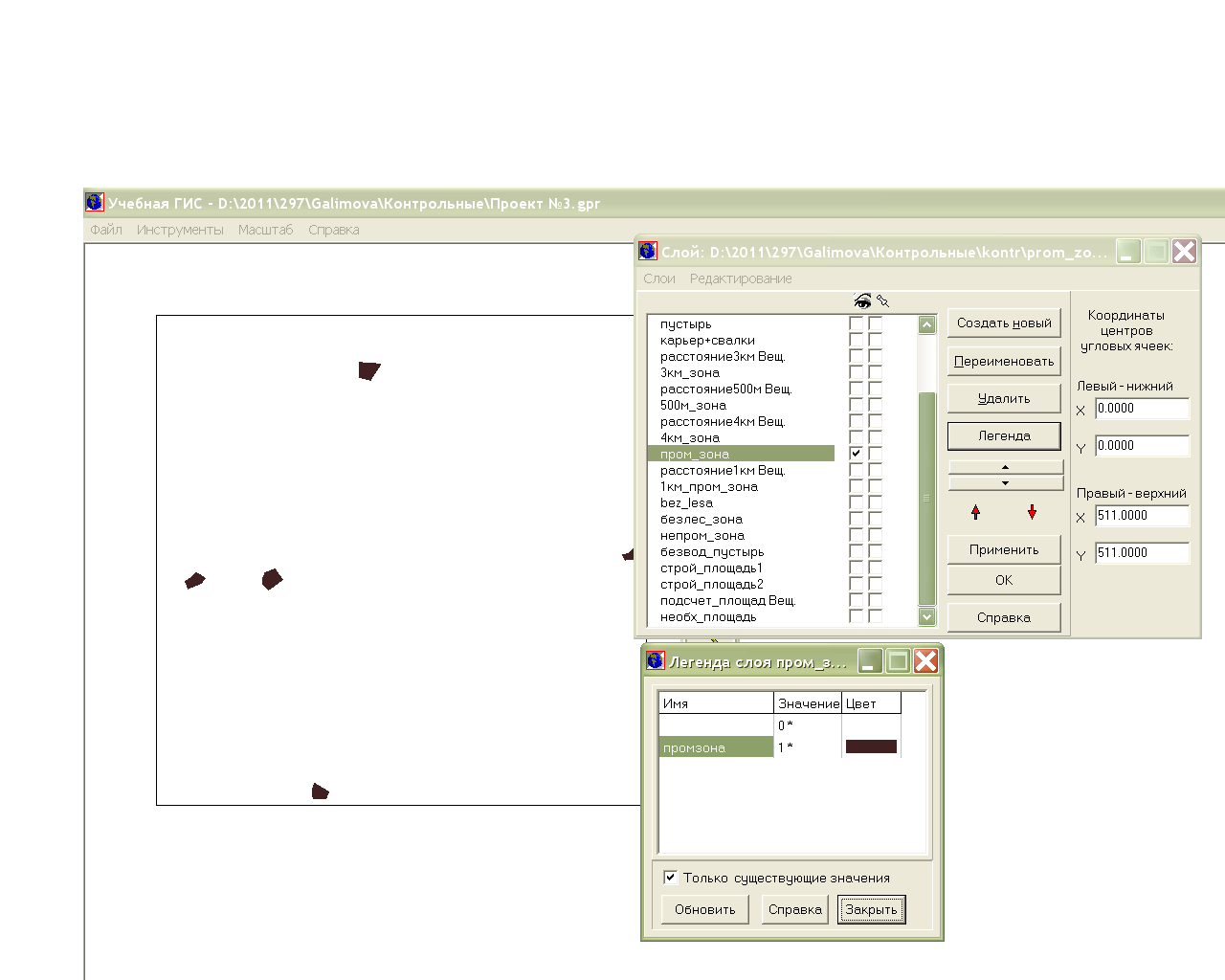

Этап №9) создание слоя «промзона» номинального типа, который укажет на карте промышленные зоны
1. |
Операция для создания слоя |
Классификация целочисленных слоев |
2. |
Первый исходный слой |
building |
|
Тип данных первого исходного слоя |
ном |
4. |
Результирующий слой |
промзона |
|
Тип данных результирующего слоя |
ном |
5. |
Перекодировочная таблица (состоит из одного правила) |
1 0 2 1 3 0 4 0 |
|
Расшифровка первого правила |
1 - указывает местоположение промзоны 0 – не будет учитывать остальные составляющие легенды building |

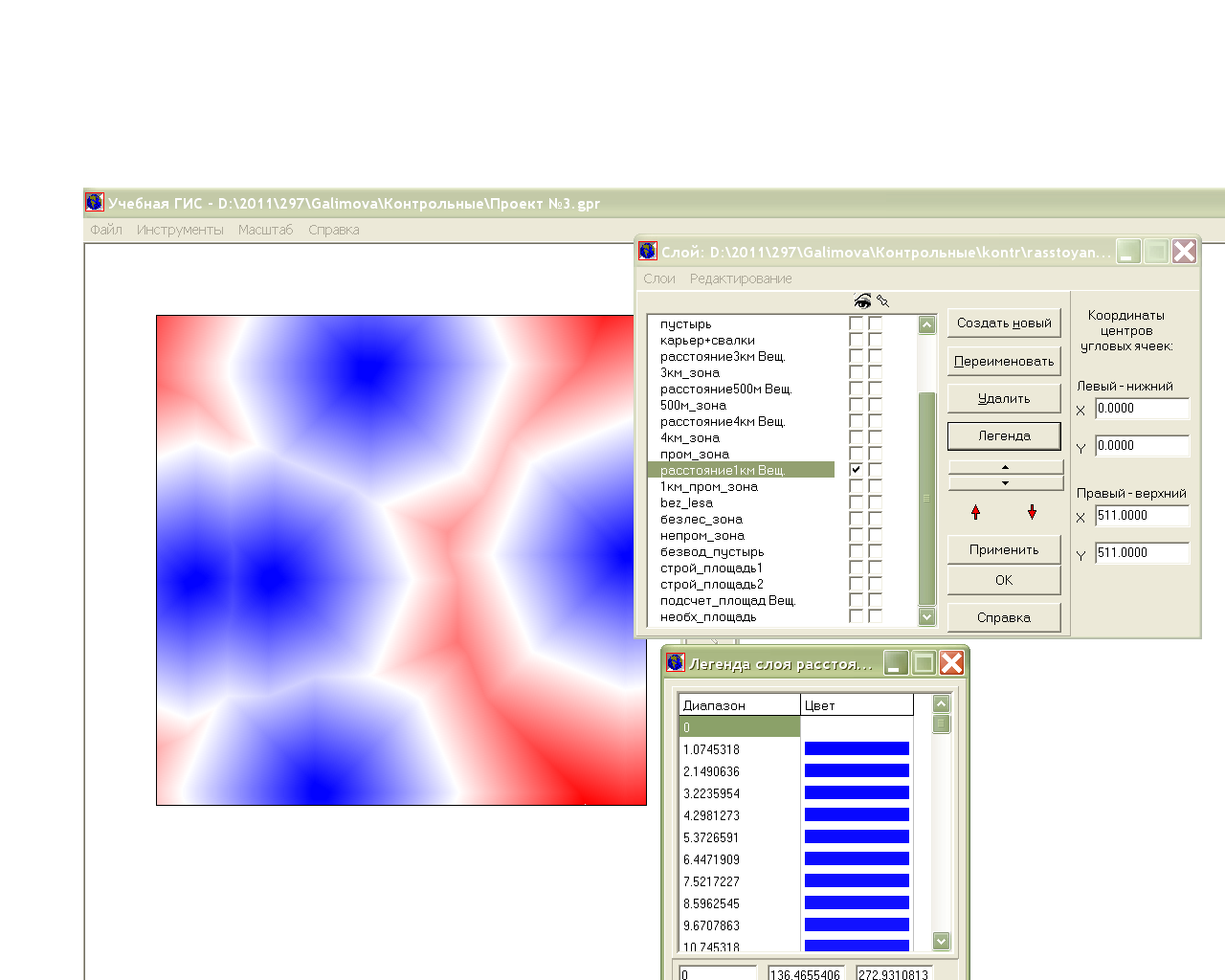

Этап №10)Создание слоя «расстояние 1км» вещественного типа, для построения карты расстояний промышленных объектов
1. |
Операция для создания слоя |
Построение карты расстояний |
2. |
Первый исходный слой |
промзона |
|
Тип данных первого исходного слоя |
ном |
3. |
Сопротивление |
Const=1 |
4. |
Результирующий слой |
Расстояние 1км |
|
Тип данных результирующего слоя |
вещ |

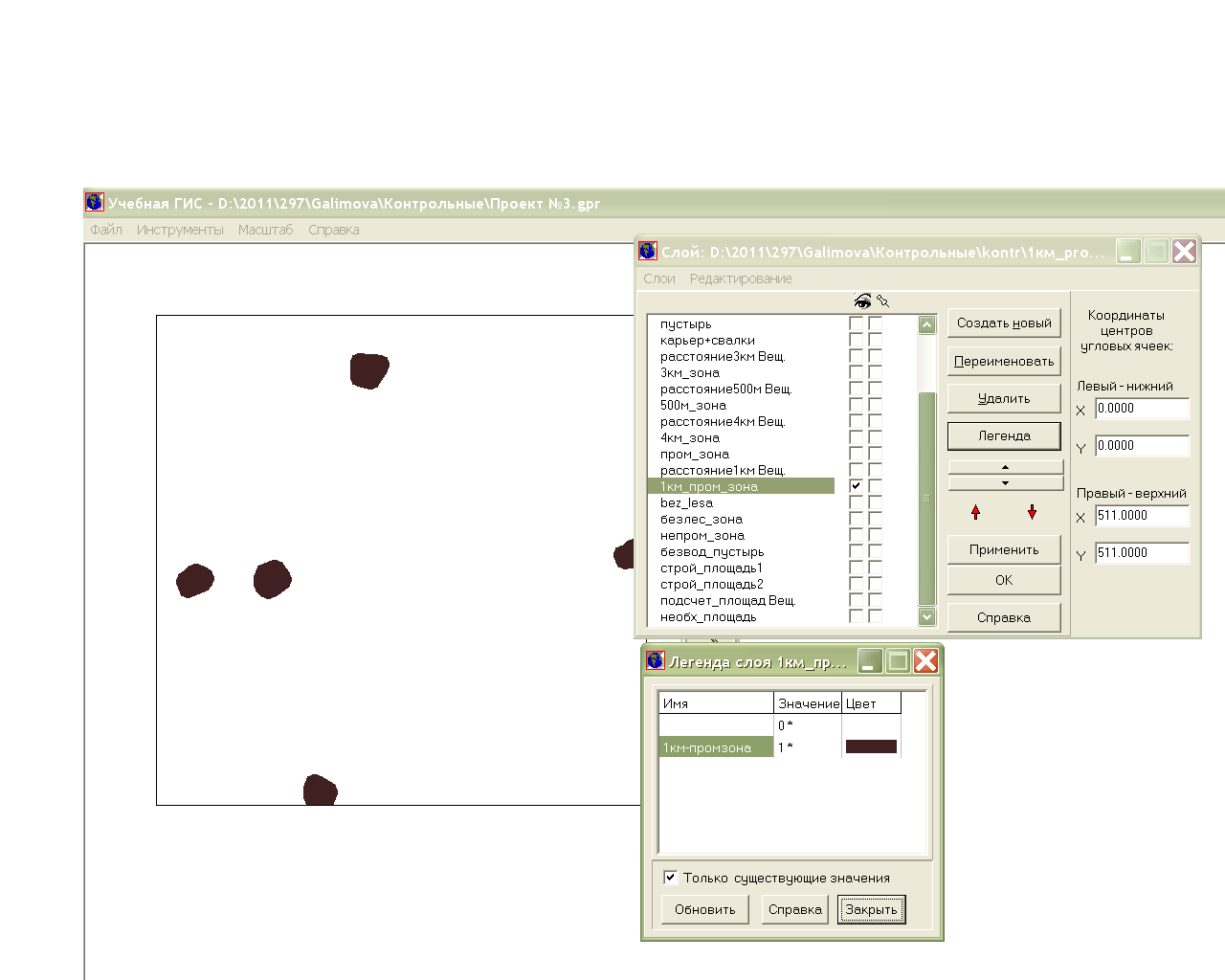

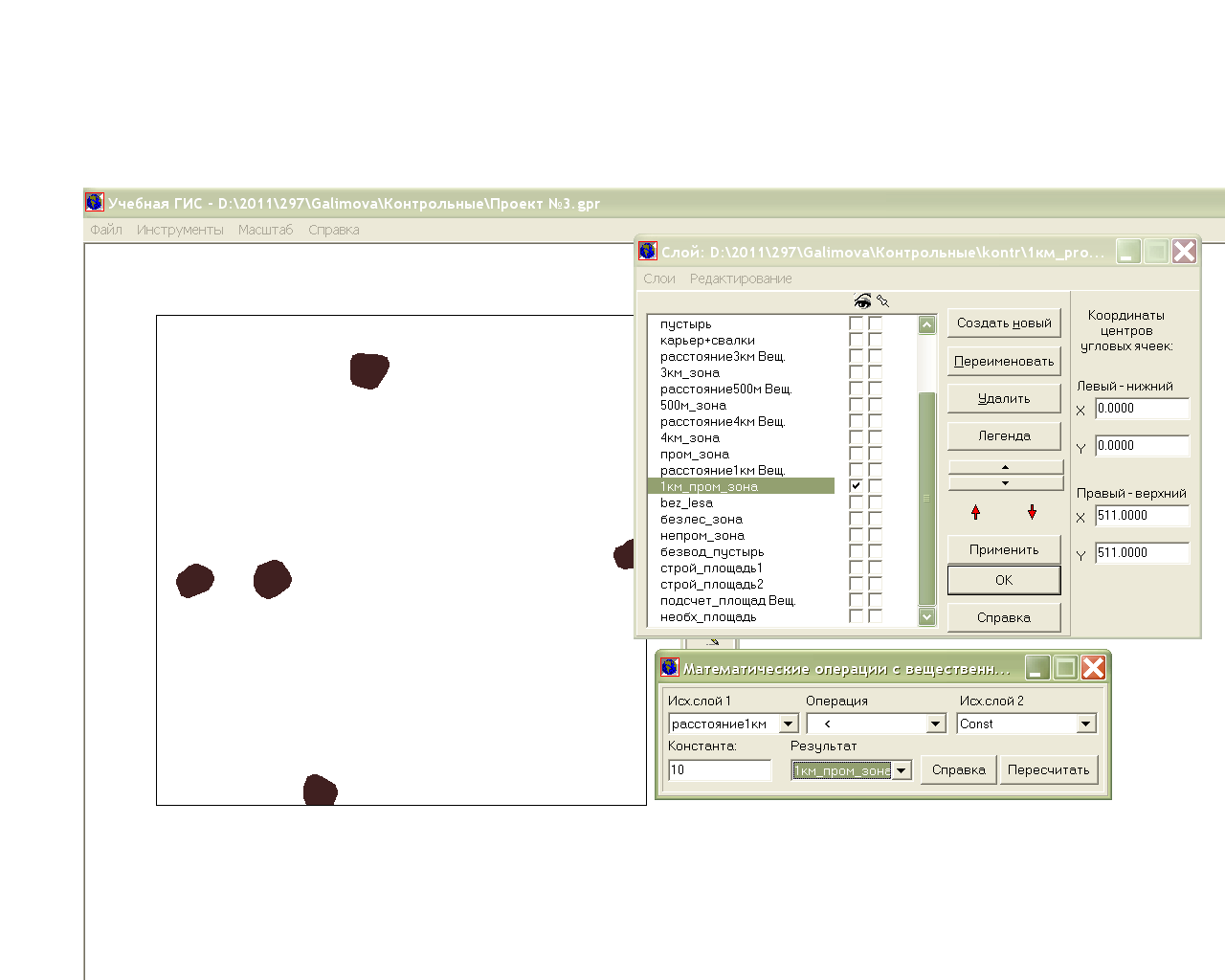

Этап №11) создание слоя «1км-промзона» номинального типа, который покажет на карте ограниченные 1км радиусом промышленные объекты
1. |
Операция для создания слоя |
Матем.операции с вещ.слоями |
2. |
Первый исходный слой |
Расстояние1км |
|
Тип данных первого исходного слоя |
Вещ |
3. |
Операция |
< |
|
Второй исходный слой |
Const=10 |
4. |
Результирующий слой |
1км-промзона |
|
Тип данных резул.слоя |
ном |

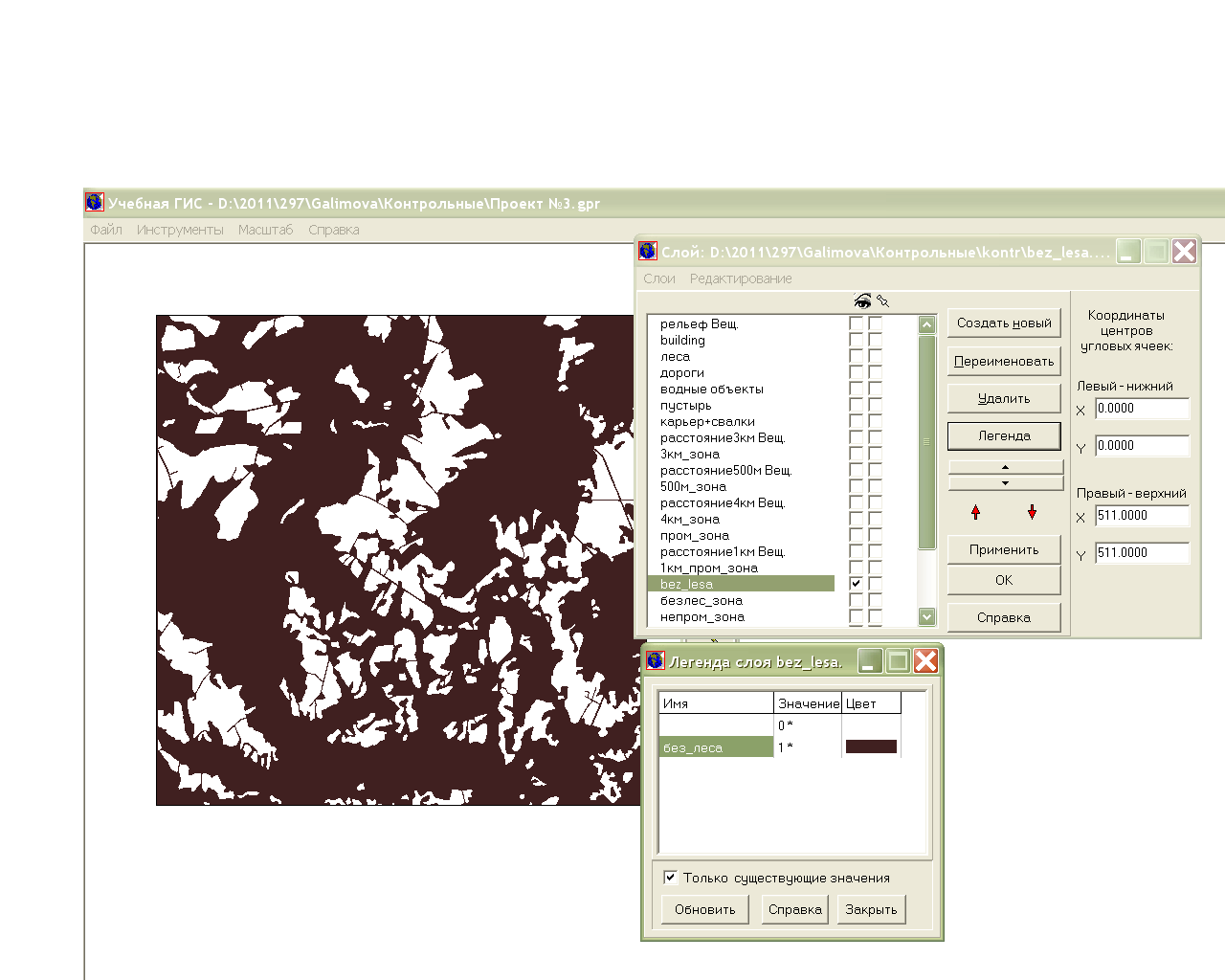

Этап №12) создание слоя «bez_lesa» номинального типа, который укажет на карте территории без леса
1. |
Операция для создания слоя |
Классификация целочисленных слоев (по таблице из 1слоя) |
2. |
Первый исходный слой |
леса |
|
Тип данных первого исходного слоя |
ном |
3. |
Результирующий слой |
bez_lesa |
|
Тип данных результирующего слоя |
ном |
4. |
Перекодировочная таблица |
0 1 |
|
Расшифровка первого правила |
0 – не будет учитывать расположение леса на карте |
