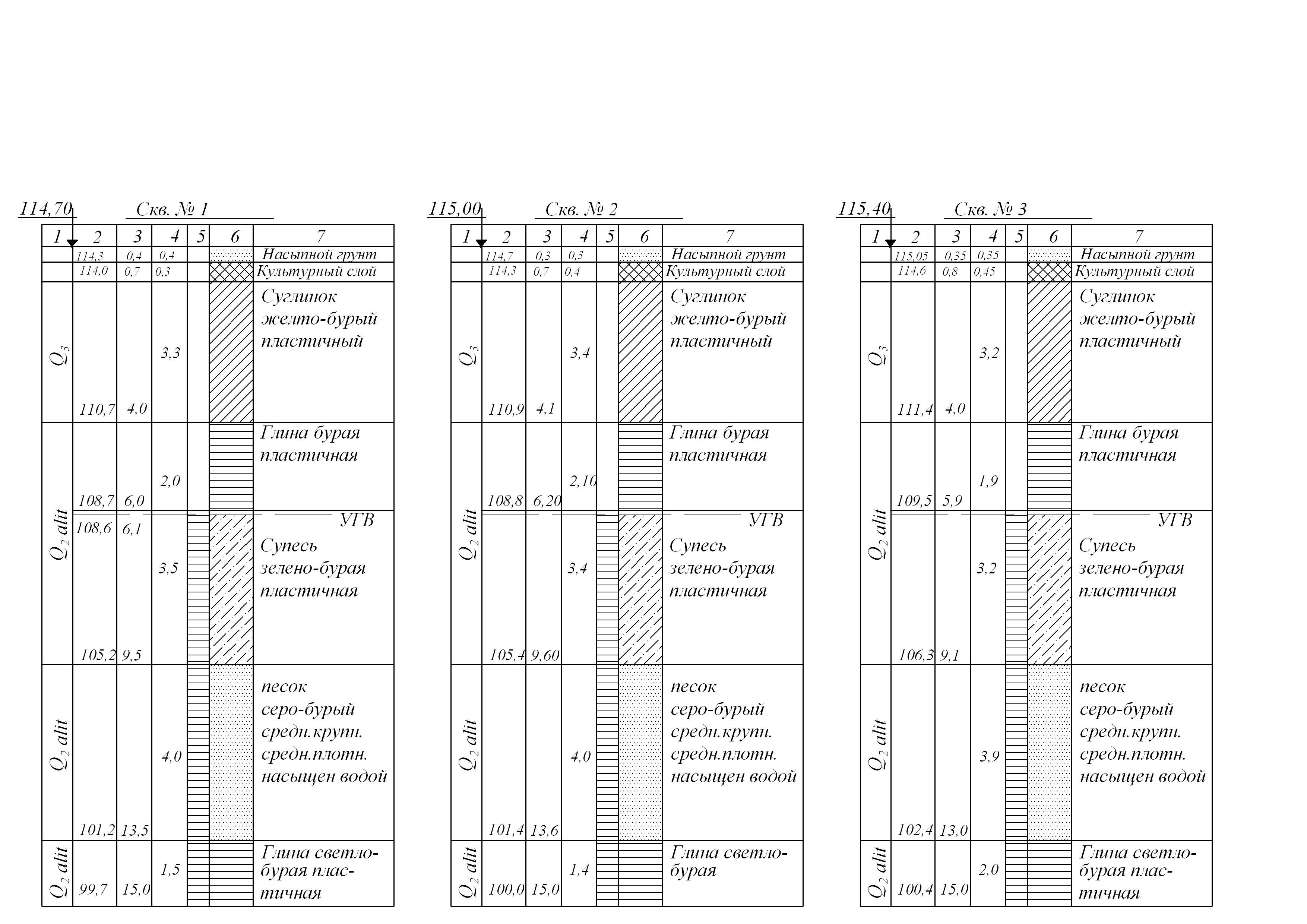

Строительная площадка № 8 Геологические разрезы по данным визуальных определений
Примечание: В графе 1 указан геологический возраст грунта В графе 5 указана скважина
В графе 2 указана абсолютная отметка подошвы слоя В графе 6 указаны условные обозначения грунта
В графе 3 указана глубина подошвы каждого слоя В графе 7 указано литологическое описание грунта
В графе 4 мощность слоев грунта
Рис. 8 – б

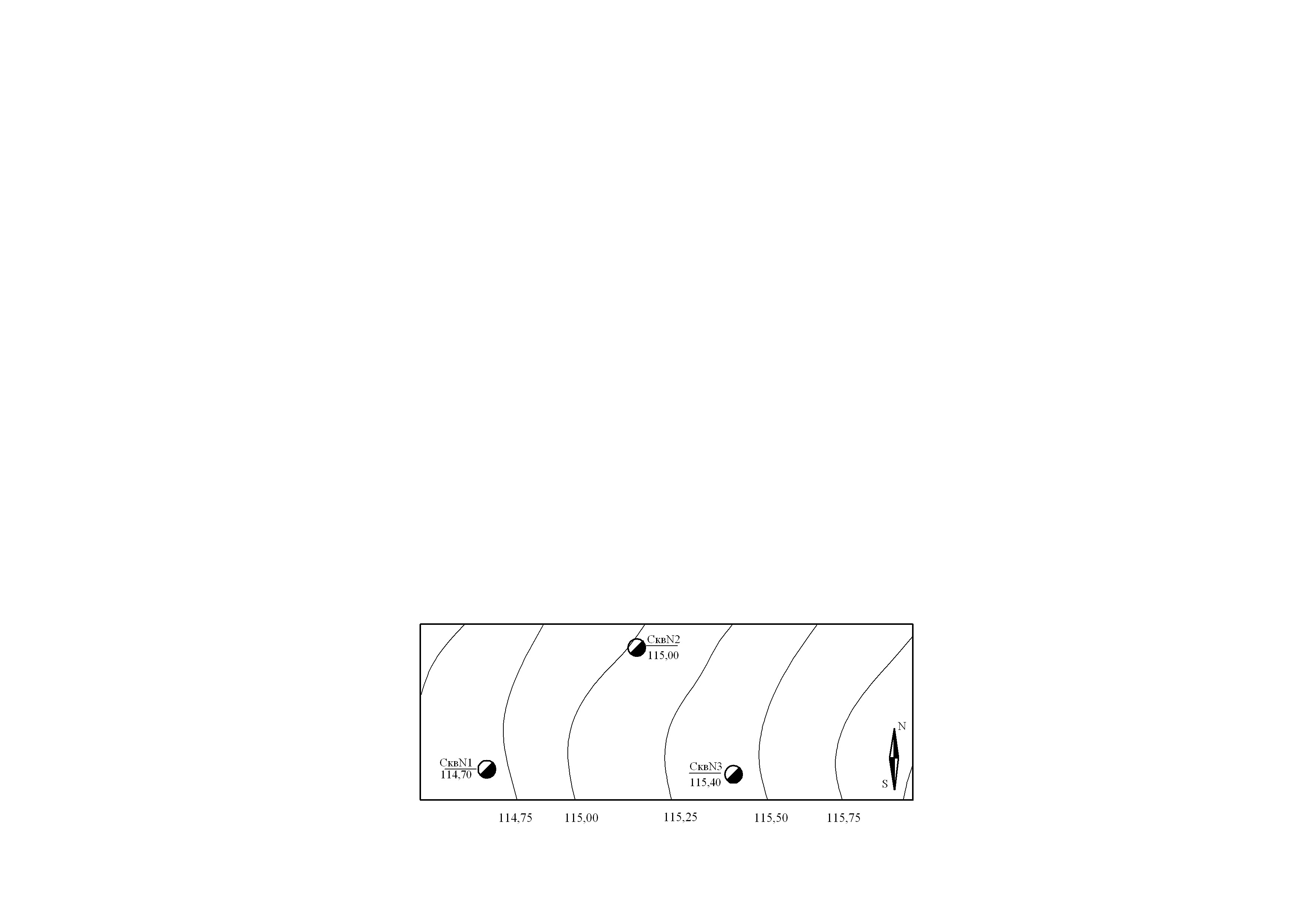

Строительная площадка № 9 План м 1:1000
Рис. 9-а
Таблица расчетных характеристик физико-механических свойств грунта
Наименование грунта |
Образец взят с глубины от поверх- ности земли, м |
Удельный вес II, кН/м3 |
Удельный вес частиц грунта S, кН/м3 |
Угол внутреннего трения φII, град |
Удельное сцепление cII, кПа |
Влажность w, % |
Границы текучести и пластичности |
Коэффициент поритстости е |
Модуль общей деформации Е, МПа |
|
wL,% |
wp,% |
|||||||||
Суглинок желто-бурый |
2,50 |
19,3 |
27,0 |
21 |
25 |
23 |
30 |
18 |
0,72 |
16 |
Глина бурая |
5,00 |
19,2 |
27,4 |
14 |
38 |
36 |
53 |
30 |
0,94 |
12 |
Супесь зелено-бурая |
7,00 |
21,8 |
26,7 |
27 |
18 |
15 |
16 |
10 |
0,41 |
32 |
Песок средней крупности |
11,00 |
20,0 |
26,6 |
34 |
1 |
25 |
0 |
0 |
0,66 |
28 |
Глина светло-бурая |
14,50 |
20,0 |
27,4 |
19 |
54 |
27 |
44 |
24 |
0,74 |
21 |
Строительная площадка № 9 Геологические разрезы по данным визуальных определений
Примечание: В графе 1 указан геологический возраст грунта В графе 5 указана скважина
В графе 2 указана абсолютная отметка подошвы слоя В графе 6 указаны условные обозначения грунта
В графе 3 указана глубина подошвы каждого слоя В графе 7 указано литологическое описание грунта
В графе 4 мощность слоев грунта
Рис. 9 – б
Строительная площадка № 0 План м 1:1000
Рис. 0-а
Таблица расчетных характеристик физико-механических свойств грунта
Наименование грунта |
Образец взят с глубины от поверх- ности земли, м |
Удельный вес II, кН/м3 |
Удельный вес частиц грунта S, кН/м3 |
Угол внутреннего трения φII, град |
Удельное сцепление cII, кПа |
Влажность w, % |
Границы текучести и пластичности |
Коэффициент поритстости е |
Модуль общей деформации Е, МПа |
|
wL,% |
wp,% |
|||||||||
Песок пылеватый |
1,8 |
18,0 |
26,5 |
30 |
4 |
12 |
0 |
0 |
0,65 |
18 |
Супесь желтая |
5,0 |
20,8 |
26,7 |
26,5 |
15,5 |
19 |
21 |
15 |
0,53 |
25 |
Глина коричневая |
7,5 |
20,1 |
27,4 |
19 |
54 |
27 |
44 |
24 |
0,73 |
21 |
Песок средней крупности |
12,0 |
19,9 |
26,4 |
35 |
1 |
25,5 |
0 |
0 |
0,66 |
30 |
