Строительная площадка № 6 Геологические разрезы по данным визуальных определений
Примечание: В графе 1 указан геологический возраст грунта В графе 5 указана скважина
В графе 2 указана абсолютная отметка подошвы слоя В графе 6 указаны условные обозначения грунта
В графе 3 указана глубина подошвы каждого слоя В графе 7 указано литологическое описание грунта
В графе 4 мощность слоев грунта
Рис. 6 – б

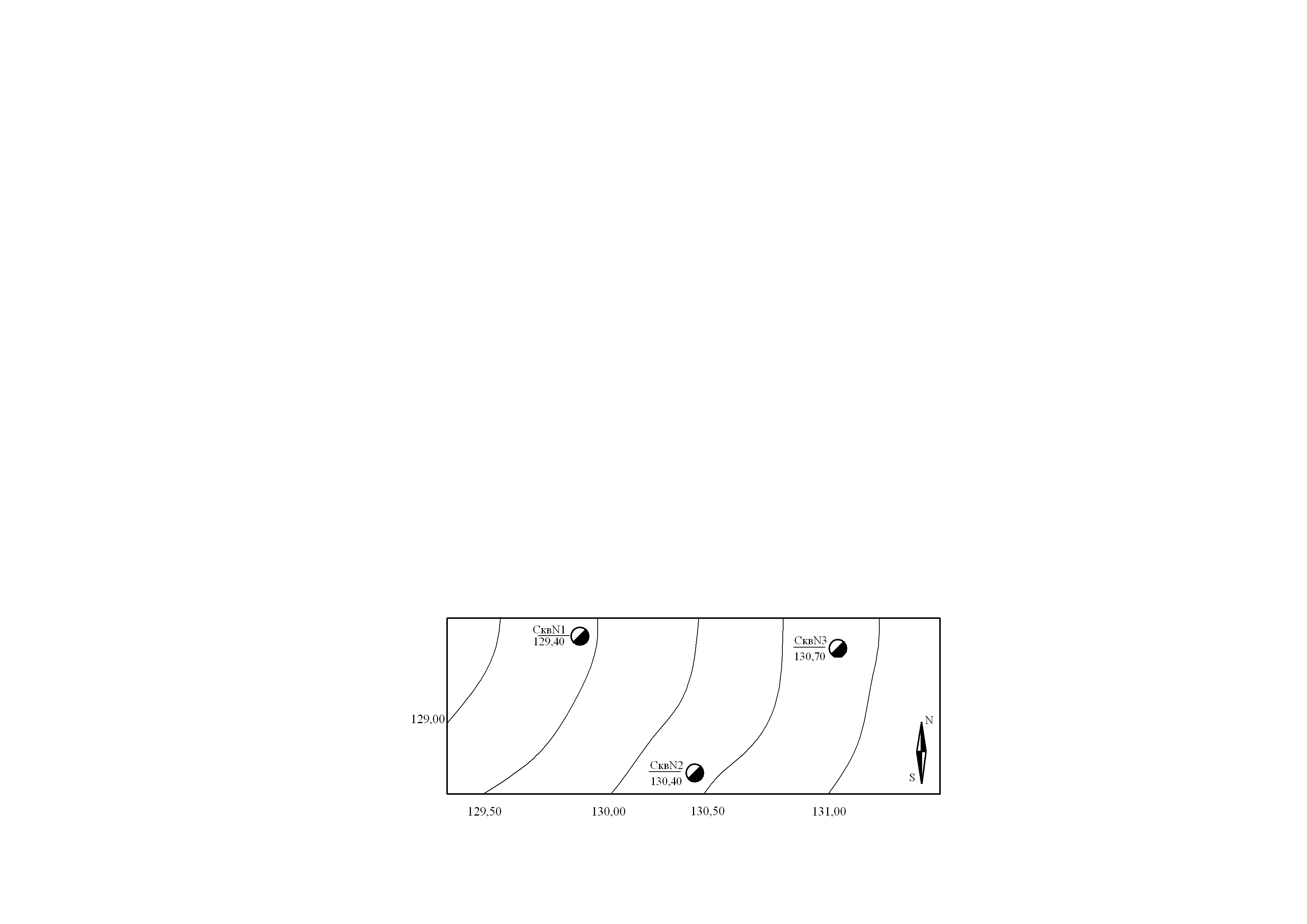

Строительная площадка № 7 План м 1:1000
Рис. 7-а
Таблица расчетных характеристик физико-механических свойств грунта
Наименование грунта |
Образец взят с глубины от поверх- ности земли, м |
Удельный вес II, кН/м3 |
Удельный вес частиц грунта S, кН/м3 |
Угол внутреннего трения φII, град |
Удельное сцепление cII, кПа |
Влажность w, % |
Границы текучести и пластичности |
Коэффициент поритстости е |
Модуль общей деформации Е, МПа |
|
wL,% |
wp,% |
|||||||||
Песок пылеватый |
2,0 |
18,3 |
26,6 |
30 |
4 |
15 |
0 |
0 |
0,67 |
18 |
Супесь желто-бурая |
3,5 |
19 |
26,8 |
24,5 |
13,5 |
15 |
19 |
12 |
0,62 |
17 |
Песок мелкий |
5,5 |
20 |
26,6 |
32 |
2 |
25 |
0 |
0 |
0,66 |
28 |
Глина коричневая |
8,0 |
20 |
27,4 |
19 |
54 |
27 |
41 |
23 |
0,74 |
21 |
Супесь серовато-желтая |
12,0 |
21,7 |
26,7 |
28 |
19 |
16 |
20 |
13 |
0,43 |
32 |
Строительная площадка № 7 Геологические разрезы по данным визуальных определений
Примечание: В графе 1 указан геологический возраст грунта В графе 5 указана скважина
В графе 2 указана абсолютная отметка подошвы слоя В графе 6 указаны условные обозначения грунта
В графе 3 указана глубина подошвы каждого слоя В графе 7 указано литологическое описание грунта
В графе 4 мощность слоев грунта
Рис. 7 – б

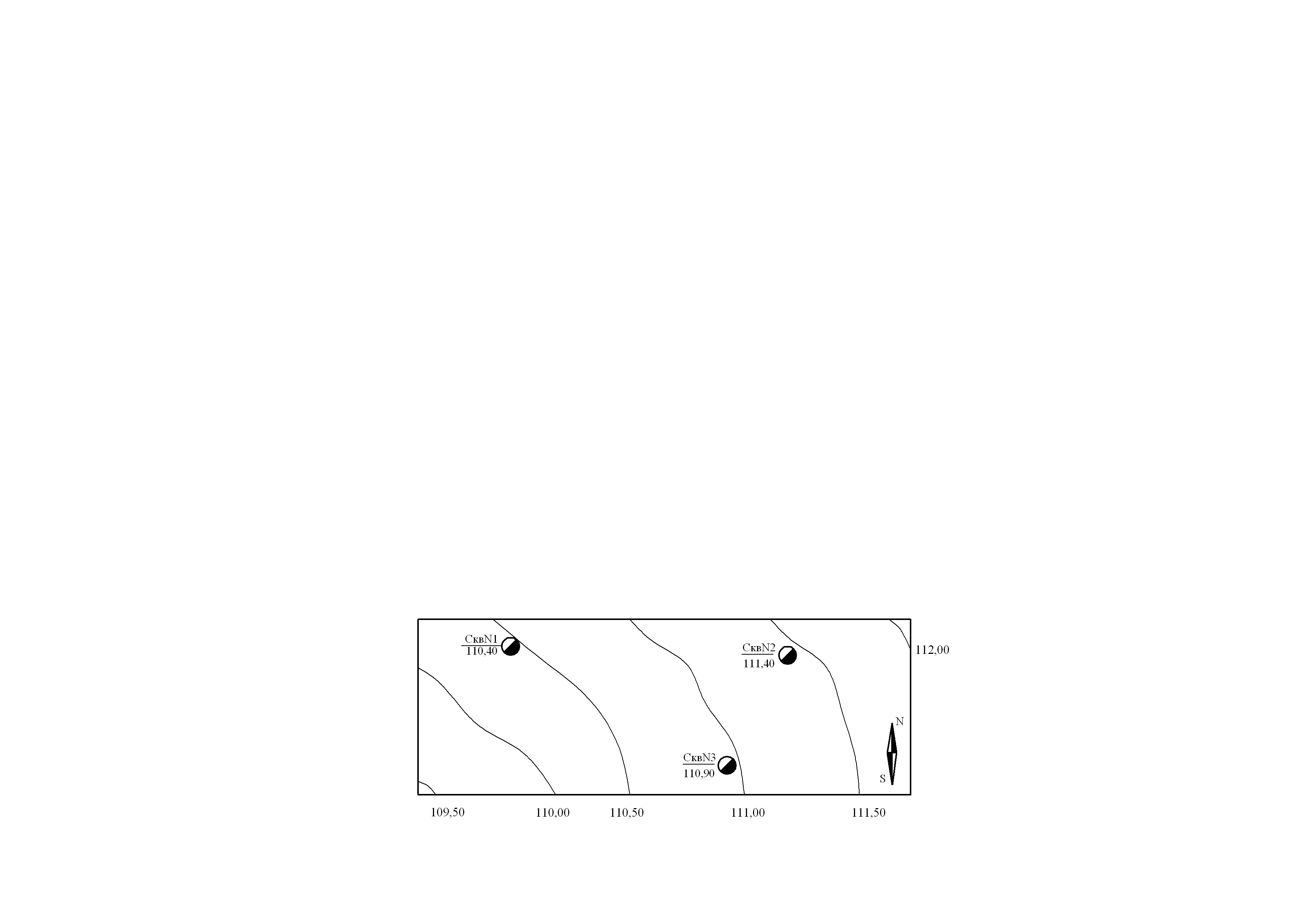

Строительная площадка № 8 План м 1:1000
Рис. 8-а
Таблица расчетных характеристик физико-механических свойств грунта
Наименование грунта |
Образец взят с глубины от поверх- ности земли, м |
Удельный вес II, кН/м3 |
Удельный вес частиц грунта S, кН/м3 |
Угол внутреннего трения φII, град |
Удельное сцепление cII, кПа |
Влажность w, % |
Границы текучести и пластичности |
Коэффициент поритстости е |
Модуль общей деформации Е, МПа |
|
wL,% |
wp,% |
|||||||||
Песок пылеватый |
1,75 |
19 |
26,5 |
29 |
3,5 |
20 |
0 |
0 |
0,67 |
17 |
Глина коричневато-серая |
5,5 |
20 |
27,5 |
17 |
50 |
27 |
40 |
20 |
0,75 |
18 |
Суглинок серый |
8,5 |
21 |
27 |
19 |
25 |
20 |
22 |
14 |
0,54 |
19 |
