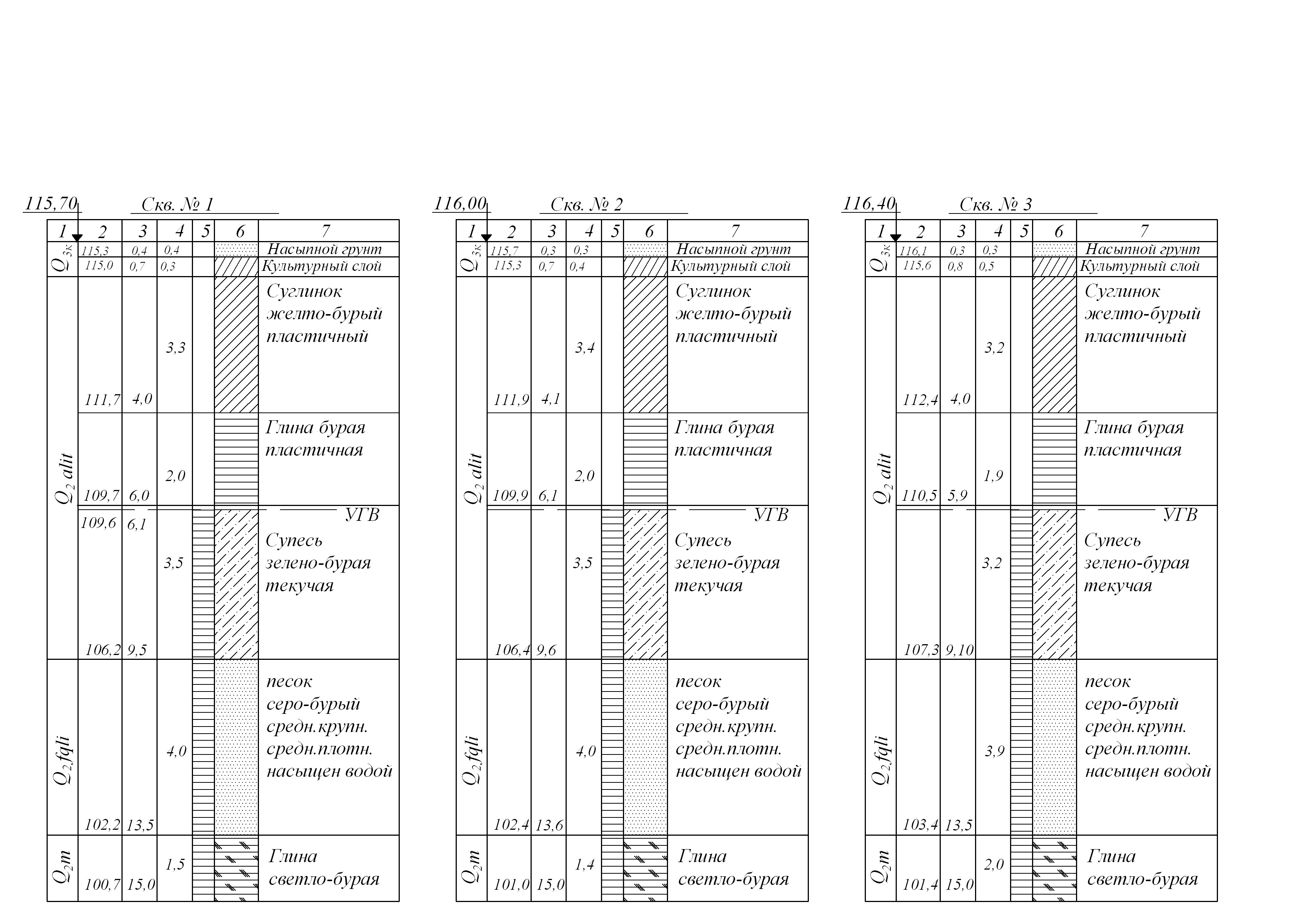

Строительная площадка № 4 Геологические разрезы по данным визуальных определений
Примечание: В графе 1 указан геологический возраст грунта В графе 5 указана скважина
В графе 2 указана абсолютная отметка подошвы слоя В графе 6 указаны условные обозначения грунта
В графе 3 указана глубина подошвы каждого слоя В графе 7 указано литологическое описание грунта
В графе 4 мощность слоев грунта
Рис. 4 – б
Строительная площадка № 5 План м 1:1000
Рис. 5-а
Таблица расчетных характеристик физико-механических свойств грунта
Наименование грунта |
Образец взят с глубины от поверх- ности земли, м |
Удельный вес II, кН/м3 |
Удельный вес частиц грунта S, кН/м3 |
Угол внутреннего трения φII, град |
Удельное сцепление cII, кПа |
Влажность w, % |
Границы текучести и пластичности |
Коэффициент поритстости е |
Модуль общей деформации Е, МПа |
|
wL,% |
wp,% |
|||||||||
Суглинок светло-бурый |
1,5 |
18,2 |
27,1 |
19,5 |
19 |
22,9 |
32 |
18 |
0,83 |
12 |
Суглинок желто-бурый |
3,5 |
18,7 |
27,0 |
16 |
18 |
26 |
32 |
19 |
0,82 |
9 |
Супесь зелено-бурая |
6,0 |
21,0 |
26,7 |
26,5 |
16 |
19,5 |
21,5 |
15 |
0,52 |
25 |
Песок мелкий |
9,0 |
19,8 |
26,0 |
32 |
2 |
26 |
0 |
0 |
0,65 |
28 |
Глина бурая |
13,0 |
20,0 |
27,4 |
19 |
54 |
27 |
43 |
23 |
0,74 |
21 |

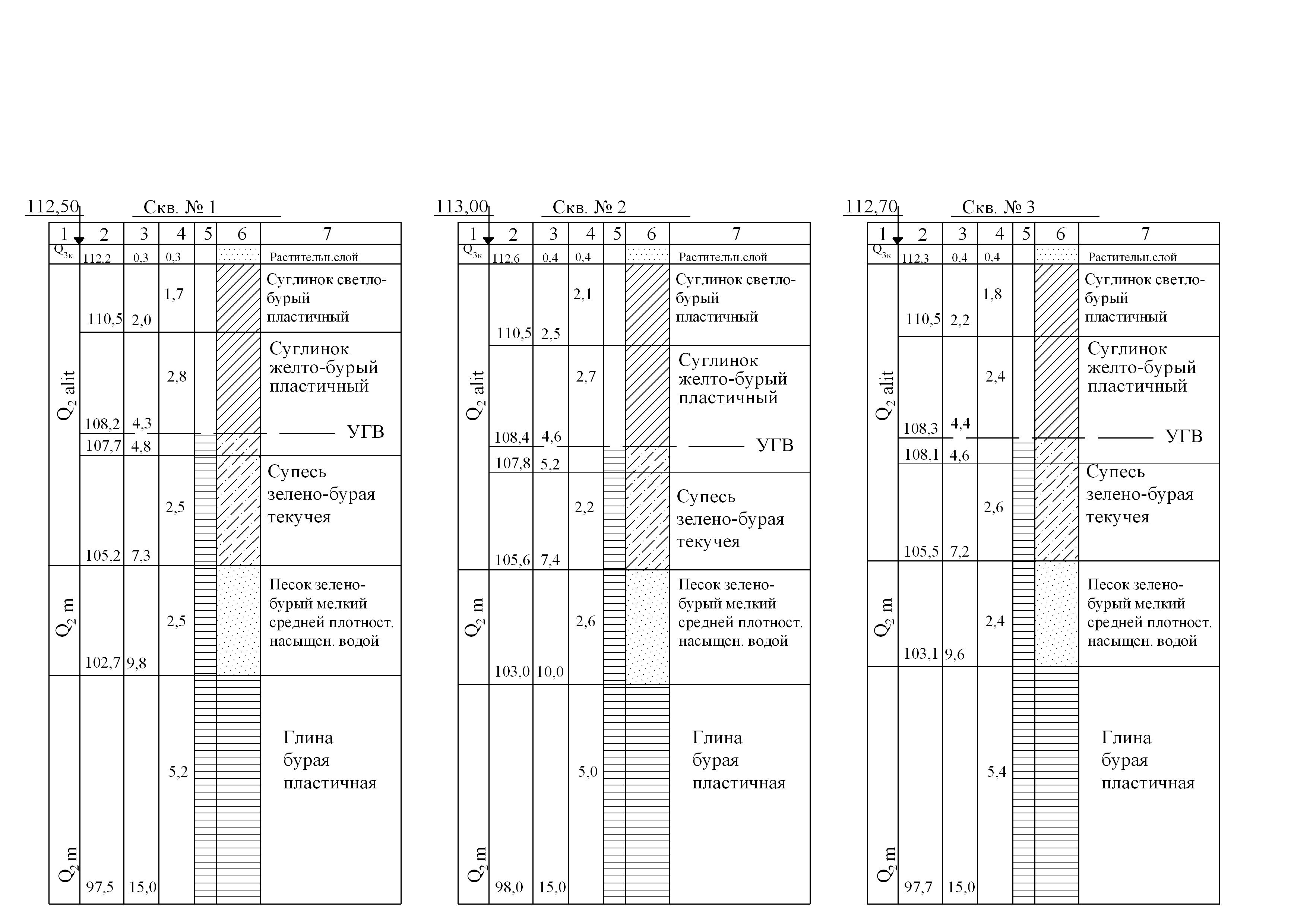

Строительная площадка № 5 Геологические разрезы по данным визуальных определений
Примечание: В графе 1 указан геологический возраст грунта В графе 5 указана скважина
В графе 2 указана абсолютная отметка подошвы слоя В графе 6 указаны условные обозначения грунта
В графе 3 указана глубина подошвы каждого слоя В графе 7 указано литологическое описание грунта
В графе 4 мощность слоев грунта
Рис. 5 – б
Строительная площадка № 6 План м 1:1000
Рис. 6-а
Таблица расчетных характеристик физико-механических свойств грунта
Наименование грунта |
Образец взят с глубины от поверх- ности земли, м |
Удельный вес II, кН/м3 |
Удельный вес частиц грунта S, кН/м3 |
Угол внутреннего трения φII, град |
Удельное сцепление cII, кПа |
Влажность w, % |
Границы текучести и пластичности |
Коэффициент поритстости е |
Модуль общей деформации Е, МПа |
|
wL,% |
wp,% |
|||||||||
Песок мелкий |
2,0 |
17 |
26,6 |
28 |
0 |
12 |
0 |
0 |
0,75 |
18 |
Суглинок красно-бурый |
4,0 |
19,4 |
27,0 |
18 |
20 |
26 |
30 |
20 |
0,75 |
14 |
Суглинок красно-бурый |
6,0 |
19,8 |
27,1 |
18 |
20 |
27 |
31,6 |
19,6 |
0,74 |
14 |
Песок средней крупности |
9,0 |
20,0 |
26,6 |
34 |
1 |
25 |
0 |
0 |
0,66 |
30 |
Глина темно-серая |
12,0 |
19,2 |
27,3 |
15,5 |
41 |
32 |
47 |
26,6 |
0,88 |
14 |
