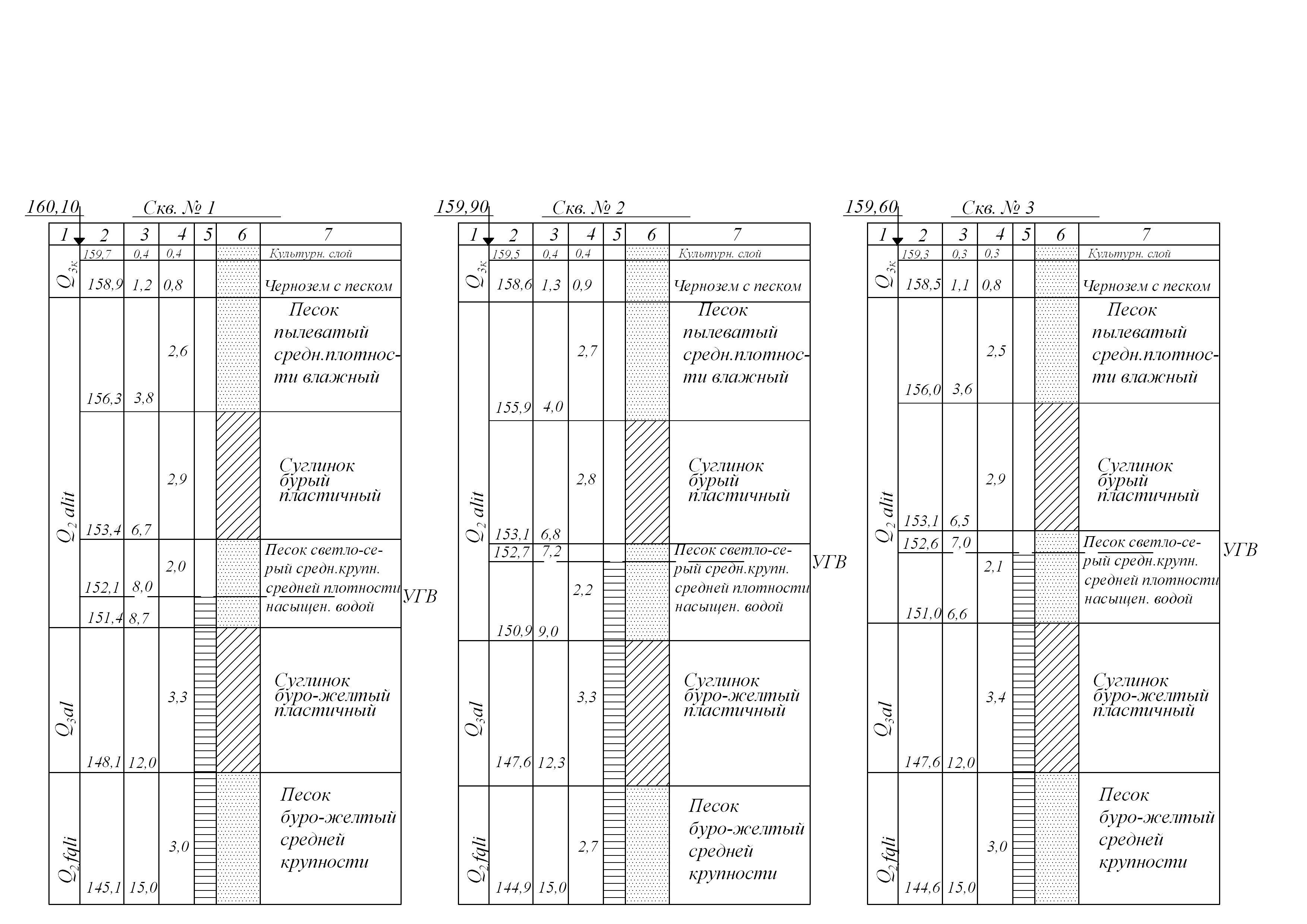

Строительная площадка № 2 Геологические разрезы по данным визуальных определений
Примечание: В графе 1 указан геологический возраст грунта В графе 5 указана скважина
В графе 2 указана абсолютная отметка подошвы слоя В графе 6 указаны условные обозначения грунта
В графе 3 указана глубина подошвы каждого слоя В графе 7 указано литологическое описание грунта
В графе 4 мощность слоев грунта
Рис. 2 – б

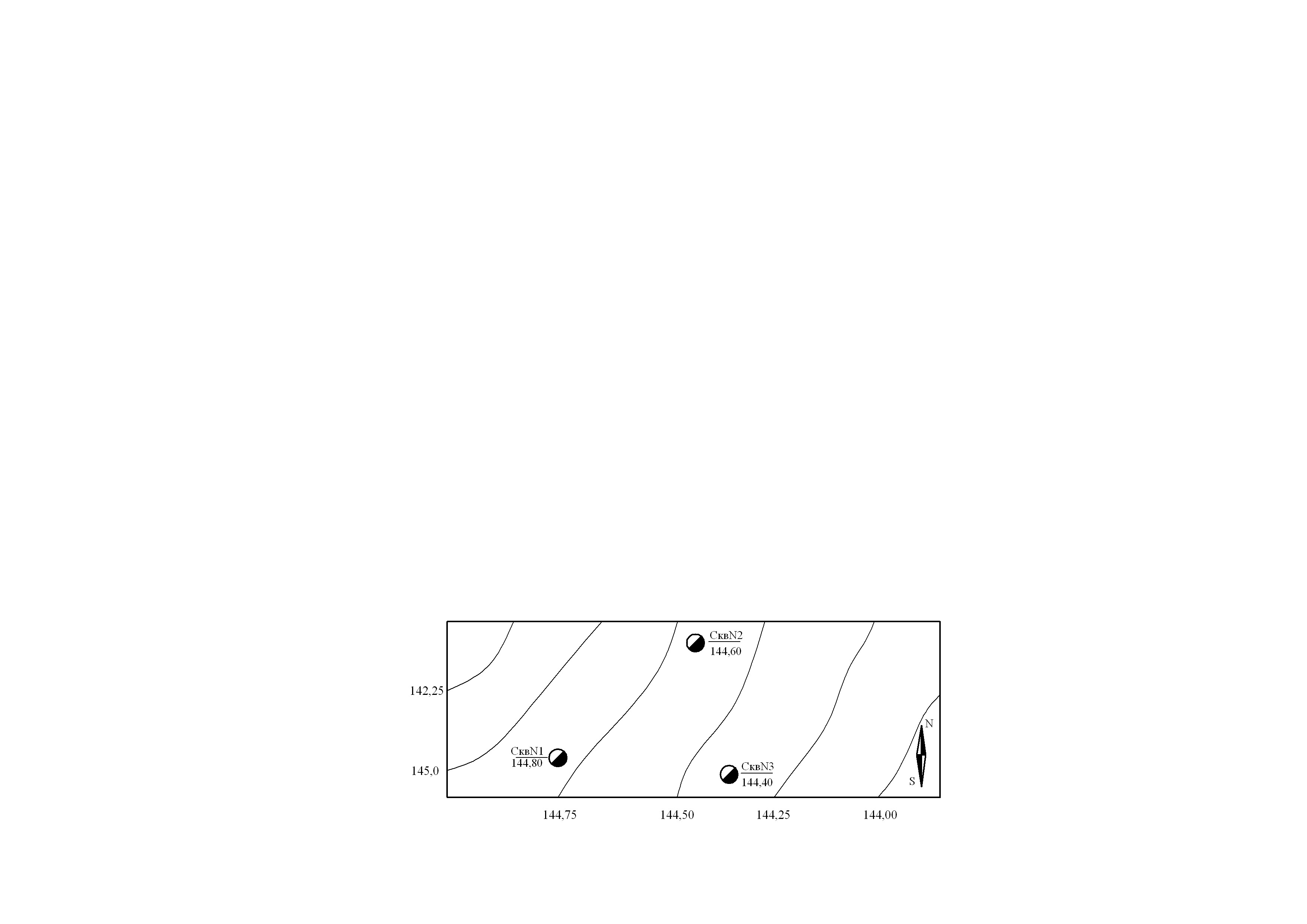

Строительная площадка № 3 План м 1:1000
Рис. 3-а.
Таблица расчетных характеристик физико-механических свойств грунта
Наименование грунта |
Образец взят с глубины от поверх- ности земли, м |
Удельный вес II, кН/м3 |
Удельный вес частиц грунта S, кН/м3 |
Угол внутреннего трения φII, град |
Удельное сцепление cII, кПа |
Влажность w, % |
Границы текучести и пластичности |
Коэффициент поритстости е |
Модуль общей деформации Е, МПа |
|
wL,% |
wp,% |
|||||||||
Песок пылеватый |
2,0 |
19,0 |
26,6 |
32 |
5 |
14,6 |
0 |
0 |
0,60 |
23 |
Суглинок бурый |
6,0 |
18,4 |
26,9 |
19 |
18 |
26 |
35 |
20 |
0,84 |
11 |
Песок средней крупности |
7,8 |
20,0 |
26,5 |
34 |
1 |
25 |
0 |
0 |
0,66 |
30 |
Суглинок буро-желтый |
9,5 |
19,6 |
26,9 |
21 |
23 |
28 |
39 |
23 |
0,76 |
14 |
Примечание: В графе 1 указан геологический возраст грунта В графе 5 указана скважина
В графе 2 указана абсолютная отметка подошвы слоя В графе 6 указаны условные обозначения грунта
В графе 3 указана глубина подошвы каждого слоя В графе 7 указано литологическое описание грунта
В графе 4 мощность слоев грунта
Рис. 3 – б
Строительная площадка № 4 План м 1:1000
Рис. 4-а
Таблица расчетных характеристик физико-механических свойств грунта
Наименование грунта |
Образец взят с глубины от поверх- ности земли, м |
Удельный вес II, кН/м3 |
Удельный вес частиц грунта S, кН/м3 |
Угол внутреннего трения φII, град |
Удельное сцепление cII, кПа |
Влажность w, % |
Границы текучести и пластичности |
Коэффициент поритстости е |
Модуль общей деформации Е, МПа |
|
wL,% |
wp,% |
|||||||||
Суглинок желто-бурый |
2,0 |
18,5 |
27,2 |
16 |
16 |
26 |
30,8 |
19,8 |
0,85 |
8 |
Глина бурая |
5,0 |
18,8 |
27,4 |
15 |
40 |
30 |
42 |
23 |
0,89 |
13,5 |
Супесь зелено-бурая |
7,0 |
21,7 |
26,7 |
28 |
19 |
16 |
18 |
12 |
0,43 |
32 |
Песок средней крупности |
10,5 |
20,0 |
26,5 |
35 |
1 |
25 |
0 |
0 |
0,66 |
30 |
