Тема 4. Неизолированные провода. Устройство и строительство воздушных линий электропередач.

Укажите правильный вариант ответа:

56) При механических расчетах сталеалюминевых проводов учитывают?

А) Стальную часть Б) Алюминевая В) нет правильного ответа

57) При электрических расчетах сталеалюминевых проводов обычно учитывают только ….?

А) Алюминевую часть Б) Медную В) стальную

58) Сталеалюминевые провода имеют ?

А)стальной сердечник Б) алюминевый сердечник В) медный сердечник

59. Расстояние между низшей точкой провода в пролете и горизонталью, проведенной через точки закрепления проводов – это…

А) пролет

Б) стрела провеса

В) габарит линии

Г) длинна пролета

59. Опора, предназначенная для жесткого закрепления проводов - …

А) анкерная

Б) угловая

В) концевая

Г) промежуточная

59. Опора, применяемая для изменения направления ВЛ для обхода препятствия, сохранения пахотных земель или по другим причинам-…

А) ответвительная

Б) угловая

В) опора специального назначения

Г) промежуточная

59. Какие опоры устанавливают в начале и в конце линии?

А) анкерные

Б) концевые

В) промежуточные

Г) транспозиционные

59. Опоры, используемые в случае пересечения дорог, рек, ущелья и др.

А) угловые

Б) транспозиционные

В) опоры специального назначения

Г) ответвительные

59. Опоры, предназначенные для перемены фаз местами - …

А) промежуточные

Б) транспозиционные

В) опоры специального назначения

Г) анкерные

59. Опоры, служащие для ответвления от линии электропередач-…

А) концевые

Б) угловые

В) ответвительные

Г) анкерные

59. Основной недостаток ВЛ?

А) сложность в эксплуатации

Б) невысокая надежность

В) большие финансовые затраты

Г) большие потери электроэнергии

59. Кратчайшее расстояние по горизонтали между двумя соседними опорами линии электропередач.

А) габарит линии

Б) стрела провеса

В) пролет

Г) нет правильного варианта

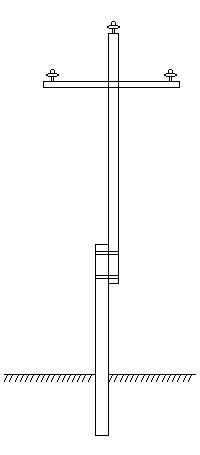

59. К ак называется часть опоры ВЛ, отмеченная на рисунке?

А. Траверса	В. Приставка
Б. Стойка	Г. Нет правильного ответа

69). В места крепления проводов воздушных линий к опорам для надежной изоляции фаз (одна от другой и от земли) устанавливают:

1. муфты

2. траверсы

3. изоляторы

4. приставки

70). До какого напряжения, включительно, на линиях устанавливают штыревые изоляторы:

А)0,38кВ Б) 6кВ В) 10кВ Г) 35кВ

71). Штыревые изоляторы, какого типа рекомендуется применять для линий напряжением 0,38кВ:

А)НС Б) ТФ В) РФО Г) ПФ

72). Штыревые изоляторы, какого типа рекомендуется применять для линий напряжением 0,38кВ при условии прохождения линии вблизи источников загрязнения воздуха химическими агентами:

А)НС Б) ТФ В) РФО Г) ПФ

73). Штыревые изоляторы, какого типа рекомендуется применять для линий напряжением 0,38кВ на ответвлениях от основной линии:

А)НС Б) РФО В) ТФ Г) ШС и ШФ

74). Штыревые изоляторы, какого типа рекомендуется применять для линий напряжением 6…20кВ:

А)НС Б) ШС и ШФ В) РФО Г) ТФ

75). Какая буква означает тип изолятора в маркировке ПФН70-В:

А)П Б) Ф В) Н Г) В

76). Какая буква означает материал изолятора в маркировке ПФН70-В:

А)Ф Б) П В) Н Г) В

77). Какая буква означает конфигурацию изолятора в маркировке ПФН70-В:

А)Н Б) П В) Ф Г) В

78). Какая буква означает модификацию изолятора в маркировке ПФН70-В:

А)В Б) П В) Н Г) Ф

79). Число подвесных изоляторов в гирлянде при металлических или железобетонных опорах напряжением до 10кВ:

А)1 Б) 2 В) 3 Г) 7

80). Число подвесных изоляторов в гирлянде при металлических или железобетонных опорах напряжением до 20кВ:

А)3 Б) 2 В)1 Г) 7

81). Число подвесных изоляторов в гирлянде при металлических или железобетонных опорах напряжением до 35кВ:

А)3 Б) 2 В)1 Г) 7

82). Число подвесных изоляторов в гирлянде при металлических или железобетонных опорах напряжением до 110кВ:

А)7 Б) 3 В) 2 Г) 1

8 3). Как называется часть опоры ВЛ, отмеченная на рисунке?

А. Траверса	В. Приставка
Б. Стойка	Г. Нет правильного ответа

Укажите все правильные ответы:

84. Изоляторы воздушных линий изготовляют из:

А) резины

Б) фарфора

В) ПВХ материала

Г) Древесины

Д) Специального стекла

85. Какие неизолированные провода используют для передачи электроэнергии по воздушной линии электропередач?

А) медные

Б) алюминиевые

В) сталеалюминевые

85. Штыревые изоляторы рекомендуется закреплять на крюках или штырях с помощью:

1. вязкого лака

2. полиэтиленовых колпачков

3. паклей пропитанной суриком

87. Провода к штыревым изоляторам прикрепляют:

1. специальными зажимами

2. крюками

3. алюминиевой проволокой

88.Параметры для проектирования линии

а)высота опоры

б)длина пролета

в)натяжение проводов

г)магнитная стрела провеса

д) все верно

89.Какие районы учитываются в ПУЭ при строительстве ВЛ?

а)район по гололеду

б)район по ветру

в)район по солнцу

Установите правильную последовательность:

90. В какой последовательности проводят основные работы по строительству ВЛ?

1. Транспортные и такелажные работы

2. Работы по монтажу проводов

3. Подготовительные работы

4. Работы по монтажу опор

5. Пусконаладочные работы

90. В какой последовательности производят работы по монтажу проводов?

1. Соединение проводов

2. Раскатка

3. Подъем на опоры

4. Закрепление на изоляторах

5. Натяжение с визированием

6. Устройство заземлений

Ключ для обработки материалов тестирования

№ задания	Эталон правильного ответа	Оценка в баллах	Источник литературы
56	А	1
57	А	1
58	А	1
59	Б	1
60	А	1
61	Б	1
62	Б	1
63	В	1
64	Б	1
65	В	1
66	Б	1
67	В	1
68	В	1
69	В	1
70	Г	1
71	А	1
72	Б	1
73	Б	1
74	Б	1
75	А	1
76	А	1
77	А	1
78	А	1
79	А	1
80	А	1
81	А	1
82	А	1
83	А	1
84	БД	1
85	БВ	1
86	БВ	1
87	АВ	1
88	АБ	1
89	АБ	1
90	ВАГБД	1
91	БАВДГЕ	1

Набор стандартизированных заданий

тестовой формы контроля уровня освоения ГОС СПО по учебной дисциплине

«Электроснабжение сельского хозяйства»
