Тема 3. Изолированные провода и кабели. Внутренняя электропроводка.

Укажите правильный вариант ответа:

33. Гибкий провод с усиленной изоляцией, применяемый для питания переносных промышленных и бытовых приемников – это…

А. Кабель	В. СИП
Б. Шнур

34. Какие провода и кабели применяют для внутренней электропроводки в жилых помещениях?

    А. С алюминиевой жилой, сечением не менее 2,5 мм2	В. С медной жилой, сечением не менее 1,5 мм2
    Б. Оба ответа верные

35. Изолированный провод, заключенный в герметическую оболочку – это…

А. Кабель	В. СИП
Б. Шнур

36) Для изолированных проводов и кабелей с обычной резиновой оболочкой допускается температура нагрева?

А) 328К Б) 433К В)353К

37) При открытой и защищенной прокладке проводов и кабелей в качестве начальной температуры принимают…?

А)25*с Б) 30*С В)49*С

38) Для кабелей, укладываемых в земле и в воде, в качестве начальной температуры принимают...?

А)15*С Б)30*С В)45*С

39) Кабели, рассчитанные на напряжение от 10 до 35 кВ, в основном, конструкционно изготавливают:

А) Одножильными

Б) Трехжильными

В) Четырехжильными

40) Кабели, рассчитанные на напряжение свыше 110 кВ, в основном, конструкционно изготавливают:

А) Одножильными

Б) Трехжильными

В) Четырехжильными

41) Кабели с резиновой изоляцией применяют при напряжении до…

а) 6 кВ

б) 35 кВ

в) 110 кВ

42) Кабели с пластмассовой или бумажной пропитанной изоляцией применяют при напряжении до…

а) 6 кВ

б) 35 кВ

в) 110 кВ

43) Маслонаполненные кабели применяют при напряжении…

а) 6 кВ

б) 35 кВ

в) 110 кВ

Установите соответствие

44) Сопоставьте способы прокладки:

А. Открытый 1. В стенах зданий, под штукатуркой

Б. Закрытый 2. На изоляторах, на тросах

В. Скрытый 3. В кабельном канале, гофрированной трубе

45) Типы помещений:

А. Сухие и нормальные помещения

Б. Влажные помещения

В. Сырые помещения

1. относительная влажность не превышает 75%

2. относительная влажность составляет 60…75%

3. относительная влажность не превышает 60%

46) Типы помещений:

А. пыльные помещения

Б. жаркие помещения

В. в помещении с хим. активной средой

1. зернохранилища, мельницы помещения для сухих кормов

2. зерносушильные комплексы

3. коровники

47) Соотнести маркировку проводов с ее расшифровкой:

А.АВРГ	1. Медная токопроводящая жила, изоляция из ПВХ, оболочка из резины. Броня из стальных лент. Без внешней брони.
Б. АВБВ	2. Алюминиевая токопроводящая жила, изоляция из ПВХ, оболочка из ПВХ. Броня из стальных лент
В. ВРБГ	3. Алюминиевая токопроводящая жила, изоляция из ПВХ, оболочка из резины. Без брони

48) Соотнести маркировку проводов с ее расшифровкой:

А.АНРГ	1. медные жилы; изоляция из  резины, разделительный слой из синтетической пленки или талька, оболочка из шланговой резины
Б. КГ	2. медные жилы; изоляция из резины; обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки; оболочка из ПВХ; броня из двух стальных или стальных оцинкованных лент;
В. ВРБ	3. алюминиевые жилы;;изоляция из резины;обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки;оболочка из маслостойкой резины, не распространяющей горение. Без брони

49) Соединение проводов производится:

А. сварка

Б. пайка

В. опрессовка

1. с помощью угольного элемента

2. с помощью клещ

3. при помощи свинца, олова

Укажите все правильные варианты ответов

50) Что применяют для опрессовки?

а. клещи

б. гидропресс

в. наплавляемую каплю олова

г. муфты

д. болтовое соединение

Решите задачу и выберете правильный вариант ответа

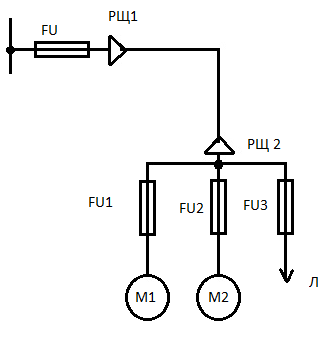

51) Пусковой ток электродвигателя М1=205,1 А. Определить расчетный ток плавкой вставки предохранителя FU1? А) 100 А Б) 82 А В) 205.1 А Г) 300 А
52) Номинальная мощность линии освещения Л = 12 кВт, напряжение питания линии = 380 В. Определить расчетный ток плавкой вставки предохранителя FU3? А) 12 А Б) 31,5 А В) 1,2 А Г) 18.2 А
53) Рабочий ток электродвигателя М = 39,4 А, его пусковой ток 311,25 А. Определить расчетное значение тока уставки теплового расцепителя автоматического выключателя QF1? А) 39,4 А Б) 311,25 А В) 43,37 А Г) 389,06 А
54) Рабочий ток электродвигателя М = 39,4 А, его пусковой ток 311,25 А. Определить расчетное значение тока электромагнитного расцепителя автоматического выключателя QF1? А) 39,4 А Б) 311,25 А В) 43,37 А Г) 389,06 А
55) Номинальная мощность линии освещения Л1 = 14 кВт, напряжение питания линии = 380 В. Определить расчетное значение тока уставки теплового расцепителя автоматического выключателя QF2? А) 27,14 А Б) 23,4 А В) 21,3 А Г) 20 А

Ключ для обработки материалов тестирования

№ задания	Эталон правильного ответа	Оценка в баллах	Источник литературы
33	Б	1
34	Б	1
35	А	1
36	А	1
37	А	1
38	А	1
39	Б	1
40	А	1
41	А	1
42	Б	1
43	В	1
44	А-2, Б-3, В-1	1
45	А-3, Б-2, В-1	1
46	А-1, Б-2, В-3	1
47	А-3, Б-2, В-1	1
48	А-3, Б-1, В-2	1
49	А-1, Б-3, В-2	1
50	АБ	1
51	Б	1
52	Г	1
53	В	1
54	Г	1
55	Б	1

Набор стандартизированных заданий

тестовой формы контроля уровня освоения ГОС СПО по учебной дисциплине

«Электроснабжение сельского хозяйства»
