9.2 Постановка задачи
Разработать КИХ-фильтр в интегрированной среде Visual С++ для подавления полосы частот звукового файла формата WAV. Звуковой файл должен быть одноканальным с разрядностью равной 16. Программа должна работать в консольном режиме. В качестве параметров программе передаются: имя источника звукового файла, имя приемника звукового файла, порядок фильтра N, граничная частота fs. Варианты заданий представлены в таблице 9.3.
Таблица 9.3 –Варианты заданий
Номер варианта |
Вид окна |
Вид фильтра |
∆F, Гц |
fs, Гц |
Номер варианта |
Вид окна |
Вид фильтра |
∆F, Гц |
fs, Гц |
1 |
Хеннинга |
ФНЧ |
600 |
200 |
11 |
Хэмминга |
ФНЧ |
730 |
420 |
2 |
Хэмминга |
ФВЧ |
700 |
10000 |
12 |
Блэкмена |
ФВЧ |
830 |
10500 |
3 |
Блэкмена |
ФНЧ |
800 |
250 |
13 |
Хеннинга |
ФВЧ |
640 |
440 |
4 |
Хеннинга |
ФВЧ |
610 |
10100 |
14 |
Хэмминга |
ФНЧ |
740 |
10600 |
5 |
Хэмминга |
ФНЧ |
710 |
300 |
15 |
Блэкмена |
ФВЧ |
840 |
450 |
6 |
Блэкмена |
ФВЧ |
810 |
10200 |
16 |
Хеннинга |
ФНЧ |
650 |
10700 |
7 |
Хеннинга |
ФНЧ |
620 |
350 |
17 |
Хэмминга |
ФВЧ |
750 |
460 |
8 |
Хэмминга |
ФВЧ |
720 |
10300 |
18 |
Блэкмена |
ФНЧ |
850 |
10800 |
9 |
Блэкмена |
ФНЧ |
820 |
400 |
19 |
Хеннинга |
ФВЧ |
660 |
470 |
10 |
Хеннинга |
ФВЧ |
630 |
10400 |
20 |
Хэмминга |
ФНЧ |
800 |
500 |
9.3 Порядок выполнения работы
1. Рассчитайте значение частоты среза с учетом эффекта смазывания характеристик фильтра, вводимого весовой функцией окна, по формулам 9.4 и 9.5 соответственно для ФНЧ и ФВЧ:
(9.4)
(9.5)
3. Запустите систему Visual С++ и создайте консольный проект. За основу программы возьмите код, представленный в приложении В;
4. В приведенном коде (файл Filter.cpp)найдите выражение расчета порядка фильтра:
int N=0.9*tw.freq/atof(argv[4]); //расчет порядка фильтра
Измените выражение расчета порядка фильтра согласно данным своего варианта;
5. Измените функцию реализацию функции Koeffokno (float *koeff,int count) согласно формулам из таблицы 9.2. В примере рассчитываются коэффициенты для окна Блэкмена;
6. Измените реализацию функции IdealFilterKoeff согласно своему варианту. В примере рассчитываются коэффициенты идеального высокочастотного фильтра;
7. Скомпилируйте проект в среде Visual Studio;
8. Создайте текстовый файл и сохраните его с расширением bat (например, lr9.bat ). В файле наберите следующий текст:
Filter.exe file1 file2 f’S ∆F
где Filter.exe – разработанная консольная программа;
file1, file2 – полные имена файлов соответственно источника и приемника.
Пример:
Filter.exe Kalimba1.wav Kalimba2.wav 10000 1000

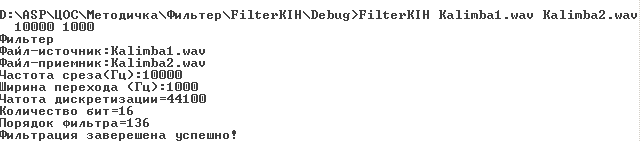

Рисунок 9.2 –Интерфейс программы
9. Получите у преподавателя или выберите самостоятельно звуковой одноканальный wav файл размером 16 бит одного отсчета. Запустите командный файл. Интерфейс программы представлен на рисунке 9.2;
10. Прослушайте звуковые файлы: исходный и полученный в результате фильтрации. Убедитесь, что цифровой фильтр работает правильно;
Сделайте выводы и составьте отчет по работе.
