1.3 Структура і призначення виводів реального мп

Якими б не були мікропроцесори, але інформація про них містить багато спільного. Типова документація на МП містить інформацію про структуру та архітектуру МП, схему його виводів та призначення кожного з них. Одночасно наводяться часові діаграми роботи і склад команд МП. Документація також містить схеми різноманітних МПС, де застосовується даний МП.

Як правило, 8 – ми розрядний МП розміщується в корпусі великої інтегральної схеми з 40 двосторонніми виводами. Розглянемо схему виводів 8 – ми розрядного МП типу Intel 8085 (рис. 1.2).

Рисунок 1.2 – Схема виводів МП Intel 8085

На рис. 1.2 відміткою, яка дає змогу визначити вивід №1 МП є ключ (виямка у корпусі мікросхеми). Нумерація виводів МП здійснюється від лівого верхнього відносно ключа (виямки) виводу у напрямку проти часової стрілки годинника.

Призначення виводів МП наведено в табл. 1.1.

Таблиця 1.1 - Призначення виводів МП Intel 8085

Вивід	Призначення	Вхід	Вихід
GND	Живлення (земля)	+
+5B	Живлення	+
-5B	--- // ---	+
+12B	--- // ---	+
D0-D7	Лінії (шина) даних	+	+ (двонаправл.)
A0-A15	Лінії (шина) адреси		+
SYNC	Синхронізація		+
DBIN	Строб вхідних даних		+
WAIT	Очікування		+
	Строб запису		+
HLDA	Підтвердження захоплення		+
INTE	Дозвіл захоплення		+
READY	Готовність ведення даних	+
HOLD	Захоплення	+
INT	Вимога переривання	+
RESET	Скид	+
Ф1, Ф2	Тактові імпульси	+

Виводи Ф1, Ф2 призначені для керування частотою генератора тактових імпульсів.

Вивід є виходом керування записом.

Сигнал лог.0 на вказує, що дані, які є на шині даних можуть бути записані в область пам’яті, або вибраний пристрій В-В.

Вхід керування зчитуванням READY активізується лог.0, який вказує, що вибрані місця в пам’яті або в пристроях вводу-виводу повинні бути зчитані в МП.

Результатом активації входу RESET є зупинка роботи МП по виконуваній програмі і перехід до програми скидання. Після появи лог.1 на цьому вході МП починає виконання команд з нової адреси в пам’яті. Ця адреса відповідає початку підпрограми нової ініціалізації системи, яка міститься в ПЗП.

Вхід INTR – це вимога переривання. При подачі на нього лог.1 виконання основної програми МП припиняється і здійснюється виконання підпрограми обслуговування переривання. Після виконання підпрограми виконання основної програми продовжується (рис. 1.3).

Рисунок 1.3 – Робота МП по перериванню

Переривання є дуже важливим способом, який дозволяє вмішуючись з периферії зупинити МП і змусити його відразу виконати потрібну операцію.

Функціональна схема (архітектура) МП Intel 8085 наведена на рис. 1.4.

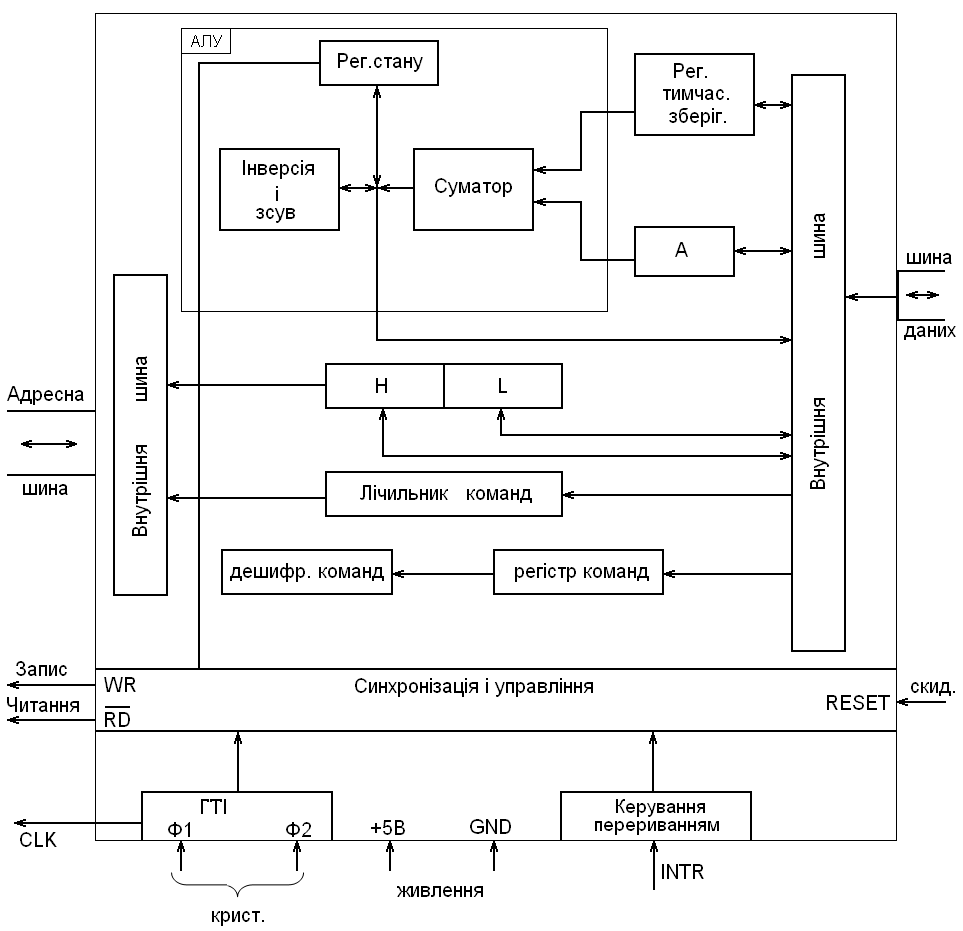

Рисунок 1.4 - Функціональна схема (архітектура) МП Intel 8085

Як видно з рис. 1.4 архітектура навіть простого 8 – ми розрядного МП є доволі складною і тому для організації правильної його роботи у складі МПС необхідно крім знання систем керування знати ще й структуру пристроїв, які працюють у складі системи з даним МП.

Контрольні запитання до теми «МІКРОПРОЦЕСОРНІ ЗАСОБИ ОБРОБКИ ІНФОРМАЦІЇ»

1. Що таке мікропроцесор?

2. . Що таке архітектура мікропроцесора?

3. . Що таке регістр МП?

4. . Що таке зсувні регістри МП?

5. . Що таке операнд?

6. . Що таке пристрій керування?

7. Що таке регістри загального призначення?

8. Що таке регістр-акумулятор?

9. Що таке буферний регістр адреси?

10. Що таке буферний регістр даних?

11. Що таке лічильник команд?

12. Що таке регістр команд?

13. Що таке регістри стеку?

14. Що таке вказівник стеку?

15. Що таке регістр стану?

16. Що таке вивід МП?

17. Як нумеруються виводи в МП?

18. Для чого в МП використовується тактовий генератор?

19. Що таке переривання і як воно працює в МП?

20. Що таке функціональна схема МП?

21. Що таке архітектура МП?

22. Чим відрізняються одно- і багато кристальні МП?

23. Що відноситься до типового МП?

24. Які функції в МПС виконує МП?

25. Що, крім МП повинно входити до складу МПС?

26. Як можливості мають вимірювальні МПС в порівнянні з аналоговими?

27. Де застосовуються мікропроцесори?

28. Що таке АЛП мікропроцесора?

29. Що таке шина мікропроцесора?

30. Якими бувають шини мікропроцесора?

31. Що таке індикатор у регістрі стану МП?
