5. Датчики комплексных электронных систем управления двигателем

Автомобильный двигатель представляет собой систему, состоящую из отдельных взаимосвязанных подсистем: топливоподачи, зажигания, охлаждения, смазки и т.д., которые при функционировании образуют единое целое. Вместе с тем, скоростные и нагрузочные режимы работы двигателя зависят от скоростных режимов движения автомобиля в различных условиях эксплуатации, которые включают в себя разгоны и замедления, движение с относительно постоянной скоростью, остановки.

Водитель изменяет скоростной и нагрузочный режимы двигателя, воздействуя посредством органов управления на дроссельную заслонку. Выходные параметры двигателя (частота вращения коленчатого вала, крутящий момент, топливная экономичность, токсичность отработавших газов и т.д.) при этом зависят от состава топливо-воздушной смеси и величины угла опережения зажигания. Кроме управляющих воздействий, на выходные параметры двигателя оказывают влияние внешние случайные возмущения - изменение параметров внешней среды (температура, атмосферное давление, влажность воздуха), изменение свойств топлива и масла и т.д. Следует также отметить, что из-за сложности конструкции, наличия допусков на размеры деталей, расхождения конструктивных параметров (степени сжатия, геометрии впускного и выпускного трактов и т.д.) отличаются не только выходные параметры одной и той же модели, но и отдельных цилиндров многоцилиндрового двигателя. С учетом этого возникает проблема обеспечения оптимального управления двигателем для различных условий.

Возможность оптимального (рационального) управления двигателем, особенно при его работе в сложных условиях городской езды, появилась с развитием комплексных электронных систем автоматического управления двигателем (ЭСУД).

Датчики температуры

С температурой мы сталкиваемся ежедневно, и это наиболее знакомая нам физическая величина.

Среди прочих датчиков температурные отличаются особенно большим разнообразием типов и являются одним из самых распространненых.

Стеклянный термометр со столбиком ртути известен с давних времен и широко используется в наши дни. Терморезисторы сопротивления которых изменяется под влиянием температуры, используются довольно часто в разнообразных устройствах благодаря сравнительно малой стоимости датчиков данного типа. Существует три вида терморезисторов: с отрицательной характеристикой (их сопротивление уменьшается с повышением температуры), С положительной характеристикой (с повышением температуры сопротивление увеличивается) и с критичной характеристикой (сопротивление увеличивается при пороговом значении температуры). Обычно сопротивление под влиянием температуры изменяется довольно резко. Для расширения линейного участка этого изменения параллельно и последовательно терморезистору присоединяются резисторы.

Термопары особенно широко применяются в области измерений. В них используется эффект Зеебека: в спае из разнородных металлов возникает ЭДС, приблизительно пропорциональная разности температур между самим спаем и его выводами. Диапазон измеряемых термопарой температур зависит от применяемых металлов. В термочувствительных ферритах и конденсаторах используется влияние температуры соответственно на магнитную и диэлектрическую проницаемость, начиная с некоторого значения, которое называется температурой Кюри и для конкретного датчика зависит от применяемых в нем материалов.

Термочувствительные диоды и тиристоры относятся к полупроводниковым датчикам, в которых используется температурная зависимость проводимости p-n-перехода (обычно на кристалле кремния). В последнее время практическое применение нашли так называемые интегральные температурные датчики, представляющие собой термочувствительный диод на одном кристалле с периферийными схемами, например усилителем и др.

Датчик массового расхода воздуха

Это устройство, предназначенное для оценки количества воздуха, поступающего в двигатель автомобиля. Является одним из датчиков электронных систем управления двигателем автомобиля с впрыском топлива. Датчик массового расхода воздуха может применяться совместно с датчиками температуры воздуха и атмосферного давления, которые корректируют его показания.

Датчик состоит из двух платиновых нитей, нагреваемых электрическим током. Через одну нить, охлаждая её, проходит воздух, вторая является контрольной. По изменению тока проходящего через охлаждаемую воздушным потоком платиновую нить вычисляется количество воздуха, поступающего в двигатель.

Применение

На основании информации, получаемой с датчика, электронный блок управления (ЭБУ) вычисляет необходимый объем топлива, чтобы поддерживать стехиометрическое соотношение топлива и воздуха для заданных режимов работы двигателя. Также информация с ДМРВ используется ЭБУ для расчета режимной точки двигателя. ЭБУ, учитывая значения массового расхода воздуха (для расчетов он переводится в параметр «Цикловой расход воздуха», либо «Нагрузка на двигатель» в самых современных ЭБУ), температуру двигателя и его обороты, может вычислить нагрузку на двигатель и исходя из этой информации может управлять не только количеством подаваемого в двигатель топлива, но и углом опережения зажигания, таким образом управляя крутящим моментом двигателя.

Датчик кислорода

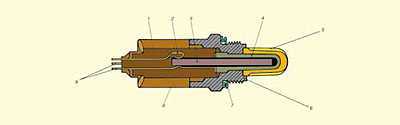

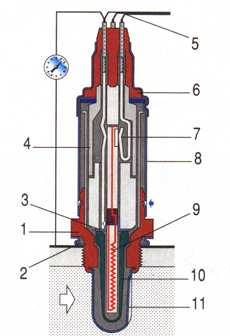

1- металлический корпус с резьбой.

2 - уплотнительное кольцо.c 3 - токосъемник электрического сигнала.

4 - керамический изолятор.

5 - проводка.

6 - манжета проводов уплотнительная.

7 - токопроводящий контакт цепи подогрева.

8 - наружный защитный экран с отверстием для атмосферного воздуха.

9 - подогрев.

10 - наконечник из керамики.

11 - защитный экран с отверстием для отработавших газов Таким образом датчик кислорода - это своеобразный переключатель (триггер), сообщающий контроллеру впрыска о качественной концентрации кислорода в отработавших газах. Фронт сигнала между положениями "Больше" и "меньше" очень мал. Настолько мал, что его можно не рассматривать всерьез. Контроллер принимает сигнал с ЛЗ, сравнивает его с значением, прошитым в его памяти и, если сигнал отличается от оптимального для текущего режима, корректирует длительность впрыска топлива в ту или иную сторону. Таким образом осуществляется обратная связь с контроллером впрыска и точная подстройка режимов работы двигателя под текущую ситуацию с достижением максимальной экономии топлива и минимизацией вредных выбросов.

Функционально лямбда-зонд работает, как переключатель и выдает опорное напряжение (0.45V) при низком содержании кислорода в выхлопных газах. При высоком уровне кислорода датчик О2 снижает снижает свое напряжение до ~0.1-0.2В. При этом, важным параметром является скорость переключения датчика. В большинстве систем впрыска топлива О2-датчик имеет выходное напряжение от от 0.04..0.1 до 0.7...1.0В. Длительность фронта должна быть не более 120мСек. Следует отметить, что многие неисправности лямбда-зонда контроллерами не фиксируются и судить о его исправной работе можно только после соответствующей проверки.

Лямбда-зонд действует по принципу гальванического элемента с

твердым электролитом в виде керамики из диоксида циркония (ZrO2). Керамика легирована оксидом иттрия, а поверх нее напылены токопроводящие пористые электроды из платины. Один из электродов «дышит» выхлопными газами, а второй – воздухом из атмосферы. Эффективное измерение остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после разогрева до температуры 300 – 400оС. Только в таких условиях циркониевый электролит приобретает проводимость, а разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения.

Д ля повышения чувствительности лямбда-зондов при пониженных температурах и после запуска холодного двигателя используют принудительный подогрев. Нагревательный элемент (НЭ) расположен внутри керамического тела датчика и подключается к электросети автомобиля

Элемент зонда, сделанный на основе диоксида титана не производят напряжение а меняет свое сопротивление (нас этот тип не касается).

При пуске и прогреве холодного двигателя управление впрыском топлива осуществляется без участия этого датчика, а коррекция состава топливо-воздушной смеси осуществляется по сигналам других датчиков (положения дроссельной заслонки, температуры охлаждающей жидкости, числа оборотов коленвала и др.). Особенностью циркониевого лямбда-зонда является то, что при малых отклонениях состава смеси от идеального (0,97 Ј l Ј 1,03) напряжение на его выходе изменяется скачком в интервале 0,1 - 0,9 В

Кроме циркониевых, существуют кислородные датчики на основе двуокиси титана (TiO2). При изменении содержания кислорода (О2) в отработавших газах они изменяют свое объемное сопротивление. Генерировать ЭДС титановые датчики не могут; они конструктивно сложны и дороже циркониевых, поэтому, несмотря на применение в некоторых автомобилях (Nissan, BMW, Jaguar), широкого распространения не получили.
