4.9 Розрахунок маршу на монтажно-транспортні зусилля

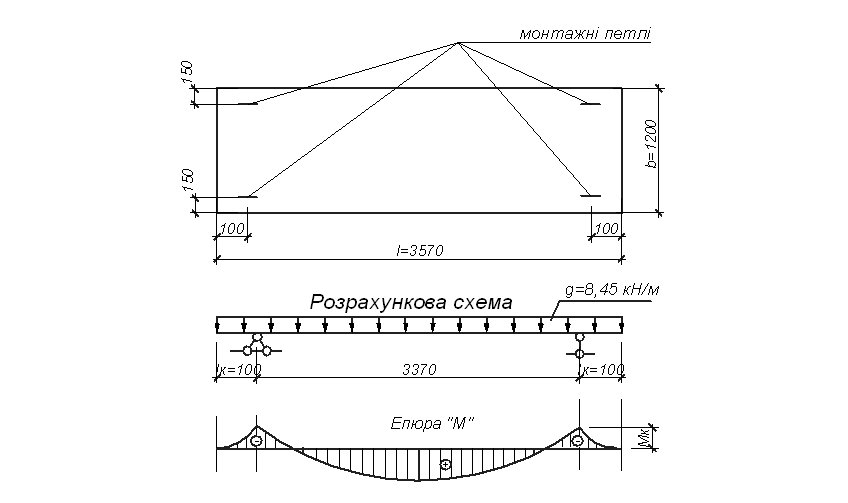

Для піднімання, монтування і складування в марші запроектовані отвори Ø30 мм. Якщо приймати варіант монтажних петель, то їх розташовуємо на місцях отворів і тоді розрахунок ведемо так:
4.9.1 Перевірка міцності
маса маршу G=1700кг = 17кН (1кН=100кг)
навантаження від власної ваги маршу з врахуванням коефіцієнту динамічності γg=1,6 і коефіцієнту надійності щодо навантаження γf=1,1
згинальний момент консолі
Площа
поперечного перерізу арматури
2Ø8
А240С Аs1=1,01
см2
Rs=218
МПа=21,8
кН/см2
2Ø6
А240С Аs2=0,57
см2
Rs=218
МПа=21,8
кН/см2

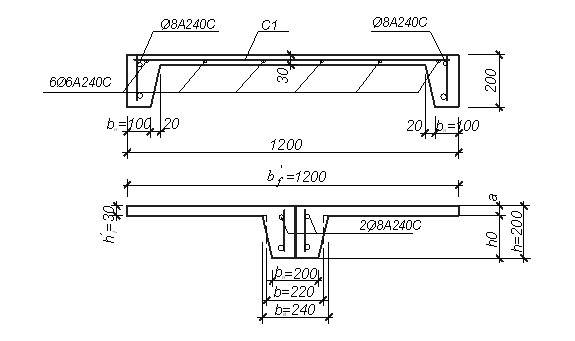

Віддаль
Робоча
висота перерізу
h
0
= h
– a
= 200
– 14
= 186
мм
= 18,6
см
Висота
стиснутої зони
Визначаємо
який граничний момент може сприйняти
наявна арматура:
МU=Rs∙As∙(h0-0,5
X)=(
Rs∙As1+
Rs∙As2)(
h0-0,5
X)=(21,8∙1,01+21,8∙0,57)х
(18,6-0,5∙1,2)=620
кН∙ см ≥Мк=4,2
кН∙см , отже міцність забезпечена.
Вага
маршу зврахуванням коефіцієнтів γg
=1,4;
γf
=1,1
(або
Площа
поперечного перерізу петлі з врахуванням
можливого перехилу на дві петлі з сталі
А240С Rs=218
МПа=21,8
кН/см2
4.9.2 Розрахунок монтажних петель
)
