3.4.8. Водовідвід
Водовідвід запроектований зовнішній організований з улаштуванням підвісних жолобів і водозбірнх лійок . З лійок вода по ринвах відводиться в дощову каналізацію.
3.4.9. Вікна. Двері.
Вікна запроектовані, металопластикові з номінальними розмірами:
В-1: 2050×1500мм
В-2: 2000×1500мм
В-3: 3000×1500мм
В-4: 1530×1500мм
В-5: 550×1500мм
В-6: 1600×1500мм
В-7: 2400×1500мм
В-8: 1000×1500мм
Двері запроектовані вхідні зовнішні , вхідні в номер – деревяні глухі, вхідні в кімнати і санвузли –деревяні глухі.
Специфікація столярних виробів
Марка монтажна |
Серія або ГОСТ |
Кількість, шт. |
Розміри, мм |
Примітка |
В-1 |
Виробник “Львіввікно- пласт ” |
9 |
2050×1500 |
Вікна металопластикові із склопакетом |
В-2 |
17 |
2000×1500 |
||
В-3 |
5 |
3000×1500 |
||
В-4 |
1 |
1530×1500 |
||
В-5 |
5 |
550×1500 |
||
В-6 |
2 |
1600×1500 |
||
В-7 |
2 |
2400×1500 |
||
В-8 |
2 |
1000×1500 |
||
Д-18 |
Виробник “Львівдвері буд” |
2 |
1800×2100 |
Двері вхідні зовншні та тамбурні двостулкові,вхідні в номер та внутрішні деревяні |
Д-10 |
10 |
1000×2100 |
||
Д-9 |
20 |
900×2100 |
||
Д-8 |
16 |
800×2100 |
||
Д-7 |
8 |
700×2100 |
3.4.10. Підлоги
Підлоги запроектовані в житлових кімнатах і коридорах– паркетні;, санвузлах і туалетах – з керамічної плитки; в кухні– з лінолеуму.
.
№ |

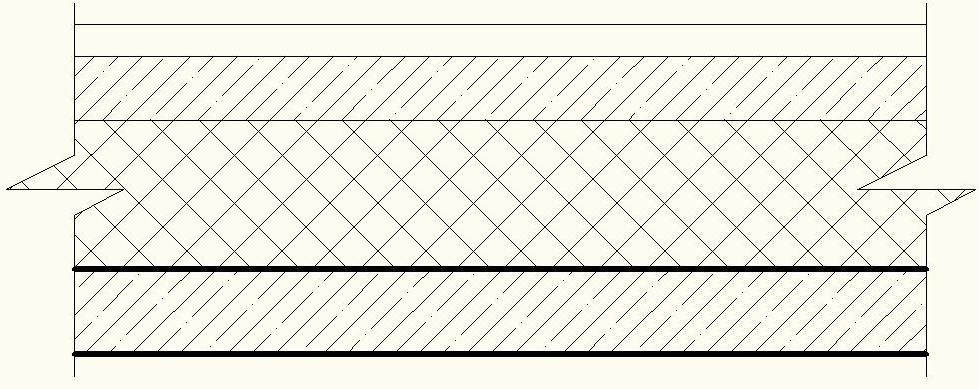

Конструкція підлоги |
Матеріал шару |
Товщина шару |
Додаткові вказівки |
1 |
|
Дубовий паркет Цеметно-піщана стяжка 1 шар гідроізоляції Мінвата
|
19 30 50 30 |
В житлових кімнатах. |
2 |
|
Керамічна плитка на клею Цеметно-піщана стяжка Пінополістирол Бетонна підготовка Гідроізоляційна плівка |
5 30 40 60 1 |
В санвузлах, туалетах. |
3 |
|
Керамічна плитка на клею Цеметно-піщана стяжка Пінополістерол Гідроізоляційна плівка |
5 30 40 1
|
В кухні. |
3.5. Зовнішнє і внутрішнє оздоблення
Зовнішнє оздоблення фасадів будинку виконується за системою «Короїд»: на стіну наносять оклейочну масу від 5-10 мм , клеють полістирольні плити 50 мм , які додатково закріплюють пластиковими дюбелями . На полістерольні плити наносять клей , в який втоплюють поліпропіленову сітку і наносять 5 мм шару штукатурки «Короїд».
Цоколь оздоблюється фасадочною плиткою із штучного каменю.
Внутрішні поверхні штукатуряться і шпаклюються:вирівнюються стартовим,фінішним гіпсами з наступним фарбуванням вододисперсними фарбами з барвниками. У санвузлах і басейні оздоблення плиткою виконують на всю висоту.
