Оборудование станций водоподготовки.
Таблица 1.
Фильтрующие материалы.
Материал |
Filter-Ag |
Birm |
Aquacarb |
Назначение |
удаление из воды механических примесей |
удаление железа (при концентрации до 3 мг/л) |
очистки воды от органики, корректировки ее вкуса и запаха |
pH |
широкий диапазон |
Не менее 6,8 |
широкий диапазон |
Высота слоя загрузки, мм |
600…900 |
500-1000 |
1000-4000 |
Линейная скорость фильтрования в рабочем режиме, м/час |
12 |
9-14 |
5-15 |
Линейная скорость при промывке, м/час |
20-24 |
24-30 |
20-24 |
Таблица 2.

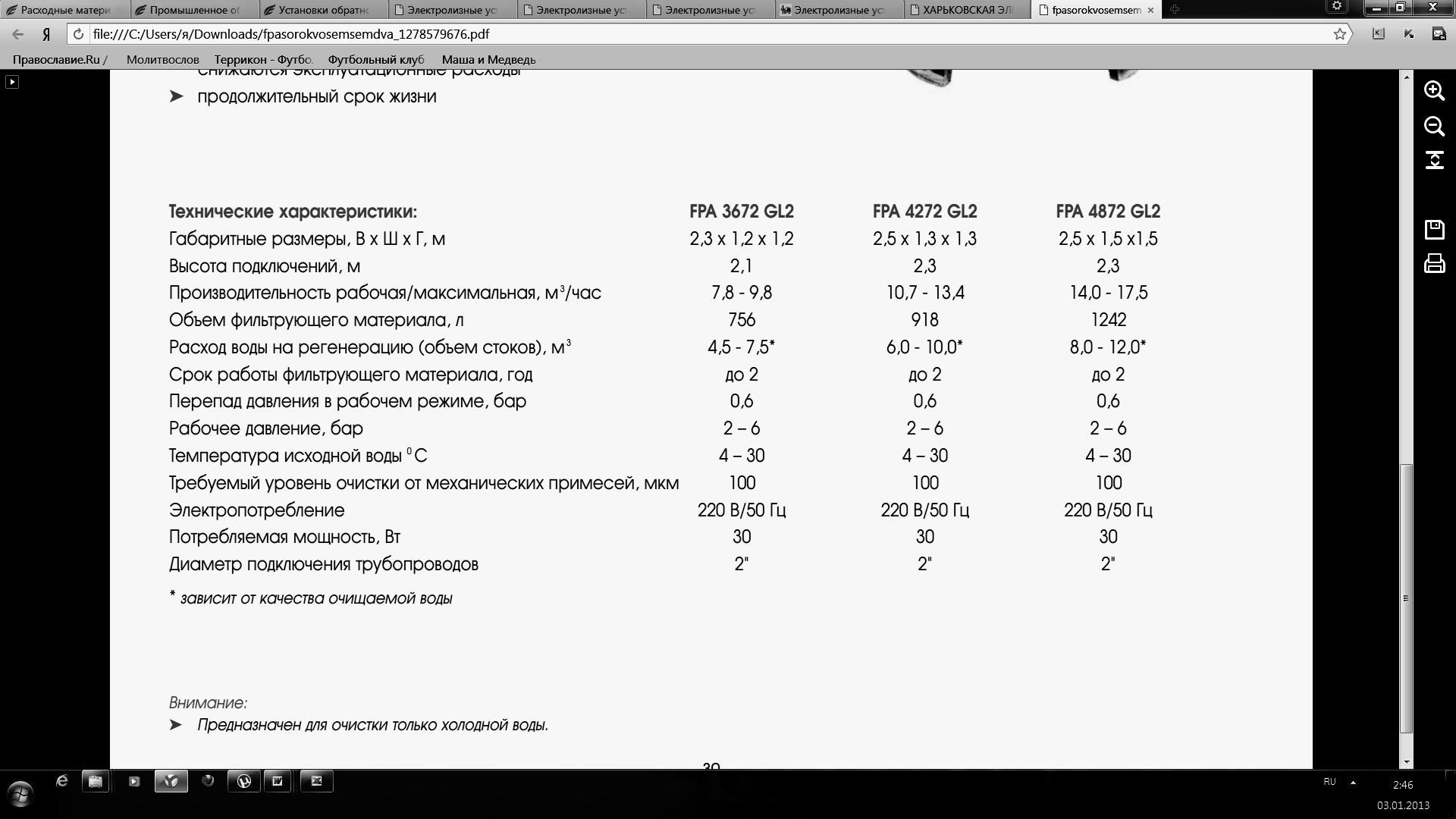

Технические характеристики механического фильтра.
Таблица 3.

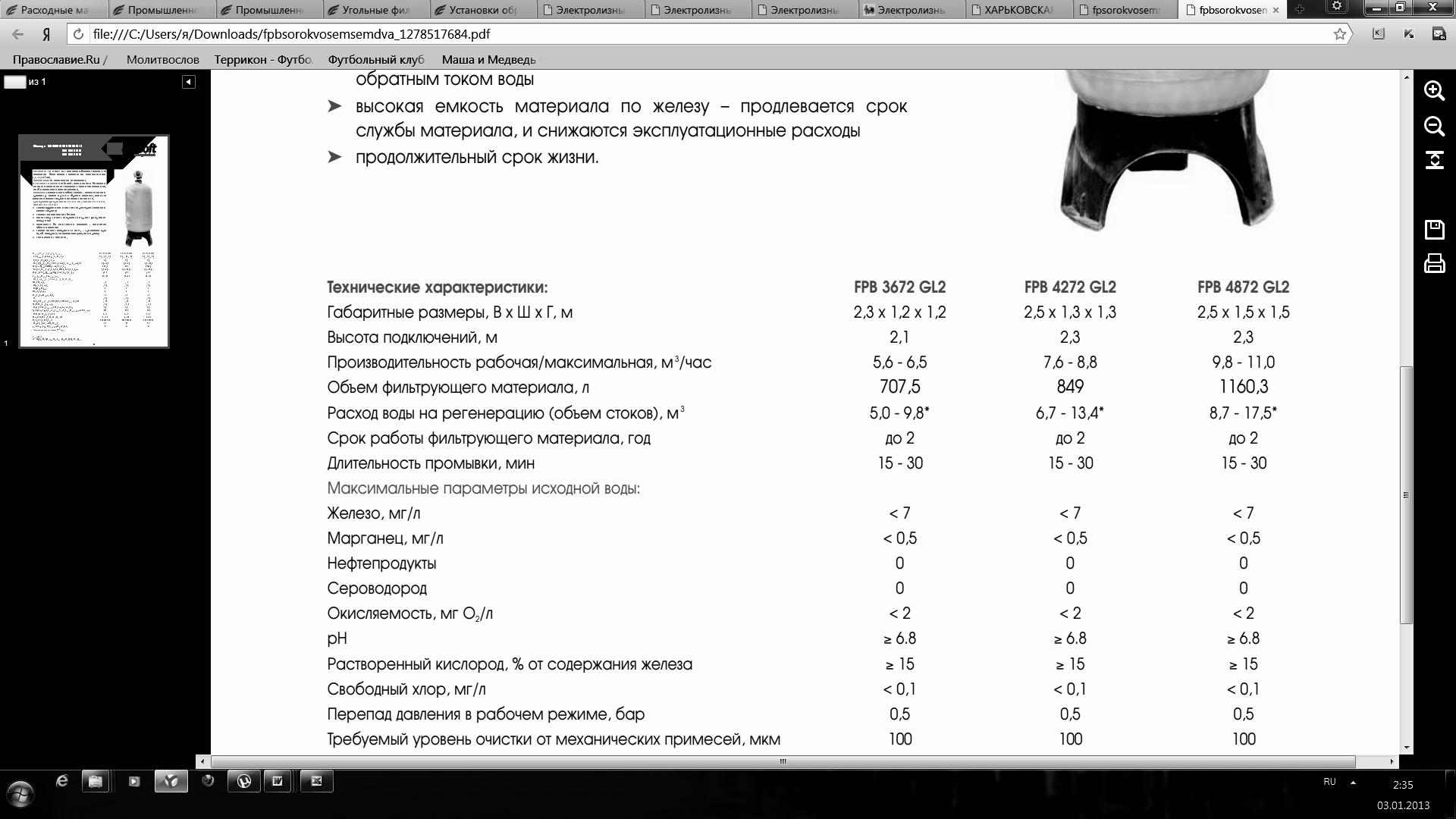

Технические характеристики фильтра с бирмовой загрузкой.
Таблица 4.
Технические характеристики угольного фильтра.
Таблица 5.
Технические характеристики ионнообменного фильтра.
Таблица 6.
Характеристики установок обратного осмоса.
Требования к обрабатываемой воде:
Температура обрабатываемой воды ° С 4 ‐ 30
Жесткость до 3,0 мг‐экв/л, при дозировке антискаланта 30,0 мг‐экв/л
Рабочие характеристики и технические данные:
Производительность EcosoftMO‐32S‐MAXI 32,0–35,0 м3ч
EcosoftMO‐28S‐MAXI 28,0–30,0 м3ч
Электропитание 380 В,50 Гц , Мощность насоса 30,0 кВт
Давление на входе 2,0–4,0атм
Рабочее давление в модуле 12,0–14,0атм
Потребление воды в рабочем режиме 22,0–26,0 м3ч
Габариты установки (ширина х глубина х высота) 5700х1500х2400 мм
Таблица 7.
Установки УФ-обеззараживания
Производительность, м3/ч, не более |
75,0 |
100,0 |
150,0 |
Потеря напора, м |
1,0 |
1,0 |
1,0 |
Рабочее давление, МПа (кг/см2), не более |
1,0 (10) |
1,0 (10) |
1,0 (10) |
Температура воды, °С, не более |
45 |
45 |
45 |
Ресурс УФ лампы, ч |
13000 |
13000 |
13000 |
Количество УФ ламп, шт. |
3 |
4 |
6 |
Напряжение питания, В |
220/380 |
220/380 |
220/380 |
Частота, Гц |
50 |
50 |
50 |
Мощность, кВт |
1,2 |
1,5 |
2,2 |
Габаритные размеры камеры обеззараживания, мм, не более: |
2025х350х500 |
2025х350х500 |
2210х465х600 |
Условный проход магистральных патрубков |
Dy100 |
Dy150 |
Dy150 |
Таблица 8.
Технические и эксплутационные характеристики
электролизной установки проточного типа
Производительность активного хлора (далее «а.х.»), не менее |
300 г/час |
600 г/час |
1400 г/час |
7 кг/сутки |
14кг/сутки |
30кг/сутки |
|
Массовая концентрация активного хлора |
7-9 |
7-9 |
7-9 |
Режим работы |
непрерыв. |
непрерыв. |
непрерыв. |
Длина, мм |
800 |
800 |
1500 |
Ширина, мм |
300 |
300 |
800 |
Висота, мм |
1700-2000 |
1700-2000 |
1700-2000 |
Масса, кг |
50 |
70 |
250 |
Приложение 9.
