О борудование реагентных хозяйств.

С

Рис. 7.1 Схемы приготовления раствора коагулянта.

а – при мокром хранении; б – при сухом хранении;

1- бак мокрого хранения, 2 – растворная корзина, 3 – бак постоянного уровня,

4 – расходный бак, 5 – дозатор, 6 – склад коагулянта, 7 – растворный бак,

8 – грейфер, 9 – перекачивающий насос

хемы приготовления раствора коагулянта.

а – при мокром хранении; б – при сухом хранении;

1 – бак мокрого хранения, 2 – растворная корзина, 3 – бак постоянного уровня, 4 – расходный бак, 5 – дозатор, 6 – склад коагулянта, 7 – растворный бак, 8 – грейфер, 9 – перекачивающий насос

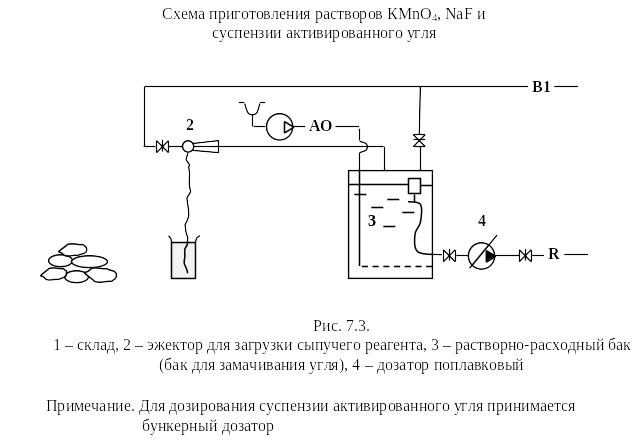

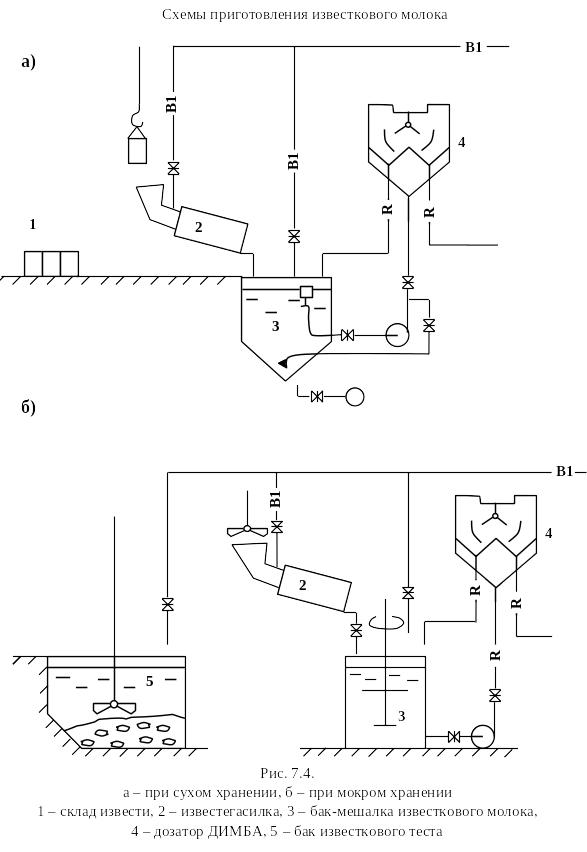

Приложение 7.

Оборудование водозаборных сооружений.

Техническая характеристика вращающейся каркасной сетки с лобовым подводом воды марки ТЛ-3100 (камский завод «Гидростальконструкция»)

МІНІСТЕРСТВО ОСВІТИ І НАУКИ, МОЛОДІ І СПОРТУ УКРАЇНИ 1

ДОНБАСЬКА НАЦІОНАЛЬНА АКАДЕМІЯ 1

БУДІВНИЦТВА І АРХІТЕКТУРИ 1

МЕТОДИЧНІ ВКАЗІВКИ 1

Затверджено 1

Макіївка 2012 1

УДК 2

Рецензенти доц. М.П. Омельченко 2

доц. В.М. Чернишев 2

Відповідальний за випуск зав. каф. ВВіОВР, 2

доц. В.І.Нездоймінов 2

систем водоснабжения и канализации с примерами. 4

1. Трубопроводы. 4

1.1. Трубы для водоводов и сетей водоснабжения. 4

1.2. Трубы для сетей канализации. 7

Приготовление раствора ПАА. 22

Примечания:

1.Скорость движения полотна сетки 5,25 м/мин.

2.Расход промывной воды 30 л/с при давлении 4 ат.

3.Масса сетки приведена для расстояния между звездочка­ми 10 500 мм.

Вращающихся каркасных сеток с внешним подводом воды типа ТН

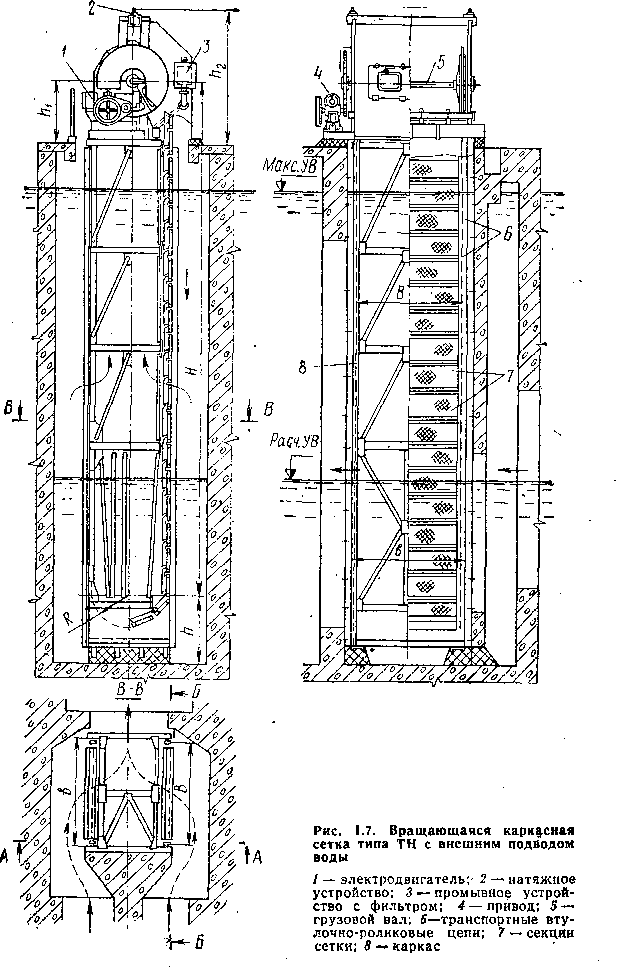

Техническая характеристика вращающихся каркасных сеток с внешним подводом воды типа ТН (Камский завод «Гидростальконструкция», см. рис. 1.7)

	Пропуск­ная спо­собность, м3/с			Размеры, мм
Марка сетки		Н	В	b	h	h1	h2	Н	Масса, т
ТН-1500	1-5		1500	1680	1150	1200	2695	730	1,1—1,4 на
ТН-2000	1,5-7	5000— 20 000	2000	2180	1200	1150	3100	730	1м расстояния
ТН-2500	2-8		2500	2680	1700	1280	2775	1075	между
ТН-3000	2-10		3000	3180	1900	1300	2800	1425	звездоч­ ками

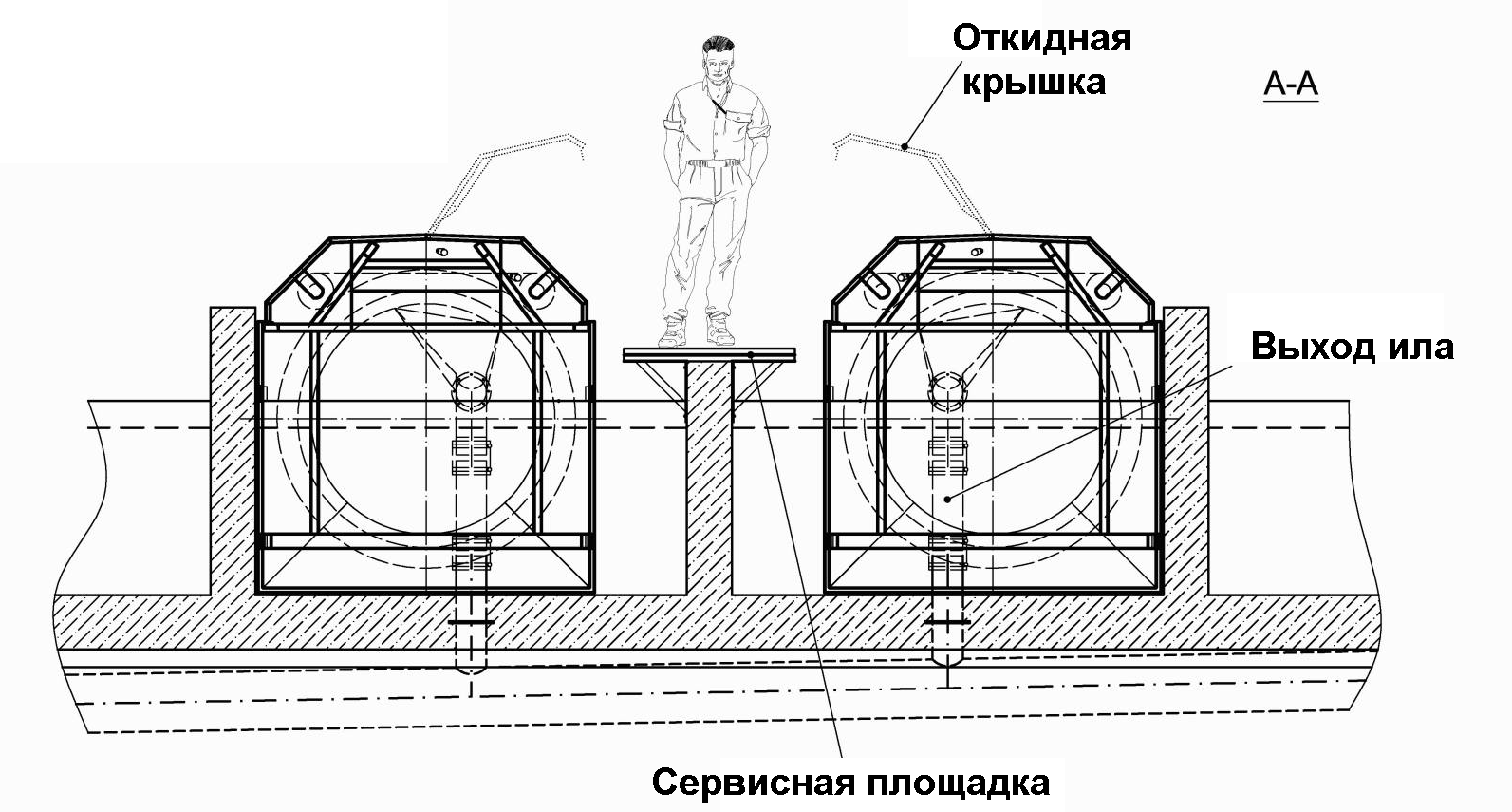

Барабанные микрофильтры.

Барабанные микрофильтры в обычном исполнении имеют следующие параметры:

Исполнение для бетонного канала (размеры указаны в мм)

Тип	Ширина канала	Глубина канала	Длина фильтра	Вес [кг]	Макс. мощность [кВт]	Макс. производительность [л.с-1]
5_BMF_5_B2	700	840	1800	67	1,35	12
5_BMF_10_B2	700	840	2720	95	1,35	25
10_BMF_10_B2	1300	1500	3000	420	2,37	50
10_BMF_10_BK2	1300	1150	3000	435	2,37	50
10_BMF_20_B2	1300	1500	4000	490	3,27	150
10_BMF_20_BK2	1300	1150	4000	520	3,27	150
15_BMF_30_B2	1900	1550	5550	880	4,25	300

Исполнение для стальной ванны (размеры указаны в мм)

Тип	Ширина фильтра	Высота фильтра	Длина фильтра	Вес [кг]	Макс. мощность [кВт]	Макс. производительность [л.с-1]
5_BMF_5_0	734	915	1193	110	1,35	8
5_BMF_10_0	734	915	1688	160	1,35	16
10_BMF_10_0	1402	1610	1875	420	2,37	40
10_BMF_20_0	1402	1610	2803	600	3,27	80

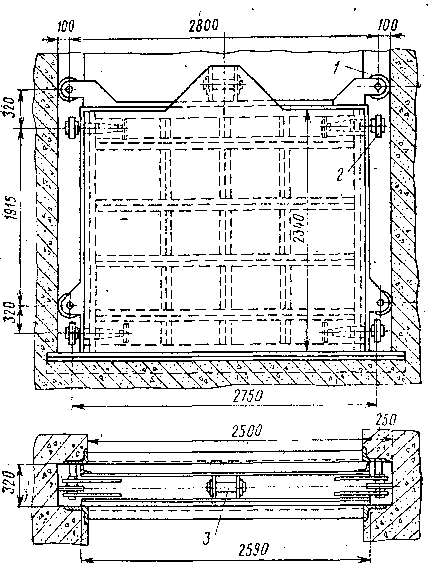

Затвор щитовой металлический колесный размером 2390*2340мм.

РАЗМЕРЫ, мм, И МАССА, кг, МЕТАЛЛИЧЕСКИХ ЩИТОВЫХ ЗАТВОРОВ НА ДАВЛЕНИЕ 10 и вод. ст.

Входное окно
		Н	Н	Масса
высота	ширина
2000	1250	2100	1005	420
2500	1260	2600	1255	506

Приложение 8.
