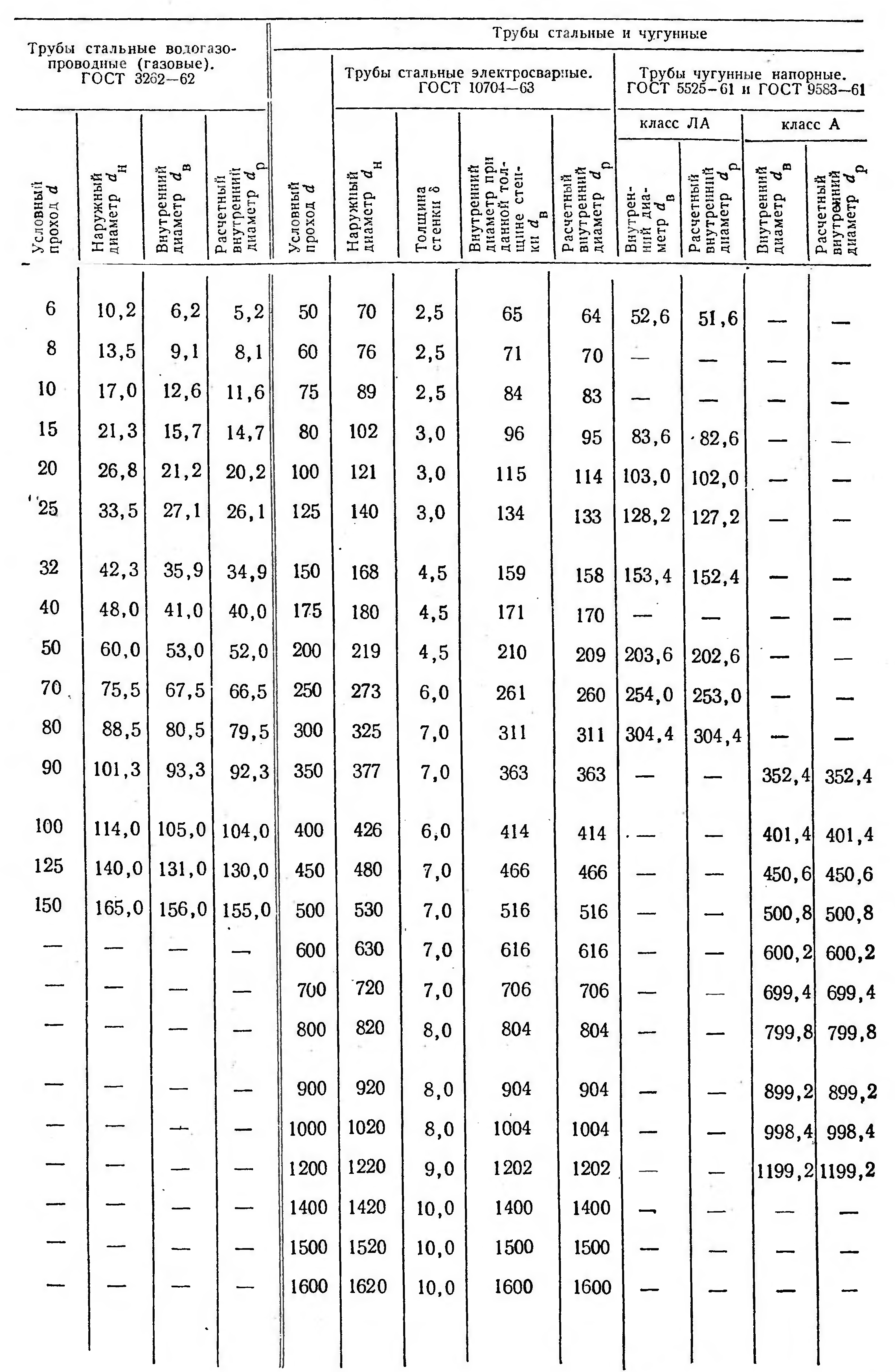

Сортамент стальных и чугунных трубопроводов.
Приложение 2.
Таблица1.
Сортамент пластиковых безнапорных трубопроводов.
Номинальный наружный диаметр трубы, Dy, мм |
Внутренний диаметр трубы, Di, мм |
Наружный диаметр раструба, Du, мм |
Длина раструба, Le, мм |
Длина трубы без раструба, L, мм |
Длина трубы с раструбом, L1, мм |
Номинальная толщина стенки, е, мм |
110 |
104,0 |
129 |
58 |
6000 |
6058 |
3,0 |
110 |
103,6 |
129 |
58 |
6000 |
6058 |
3,2 |
160 |
152,0 |
180,7 |
74 |
6000 |
6074 |
4,0 |
200 |
237,6 |
290 |
125 |
6000 |
6125 |
6,2 |
250 |
237,6 |
290 |
125 |
6000 |
6125 |
6,2 |
315 |
299,6 |
365 |
132 |
6000 |
6132 |
7,7 |
400 |
380,4 |
460 |
150 |
6000 |
6150 |
9,8 |
500 |
475,4 |
580 |
160 |
6000 |
6150 |
12,3 |
Таблица 2.
Сортамент пластиковых безнапорных трубопроводов типа "Корсис".
Наружный диаметр De, мм |
Внутренний диаметр Di, мм |
Толщина стенки внутреннего слоя е, мм |
Ширина впадины гофра L1, мм |
Вес 1 метра трубы, кг |
|
|
|
|
|
SN 4-6 |
SN 8 |
110 |
93 |
1,0 |
6 |
0,9 |
1,0 |
125 |
107 |
1,1 |
6 |
1,0 |
1,2 |
160 |
138 |
1,2 |
6 |
1,5 |
2,1 |
200 |
176 |
1,4 |
8 |
1,8 |
2,5 |
250 |
216 |
1,7 |
14 |
2,9 |
3,7 |
315 |
271 |
1,9 |
16 |
4,6 |
5,7 |
400 |
343 |
2,3 |
20 |
7,0 |
8,7 |
500 |
427 |
2,8 |
23 |
12,0 |
13,2 |
630 |
535 |
3,3 |
30 |
17,7 |
20,3 |
800 |
678 |
4,1 |
37 |
24,5 |
33,1 |
1000 |
851 |
5,0 |
39 |
40,5 |
51,7 |
1200 |
1030 |
5,0 |
41 |
56,0 |
66,9 |
Таблица 3.
