- •2. Vývojové trendy a význam jednotlivých skupin materiálů
- •3. Progresivní materiály
- •4. Ekologické aspekty výroby materiálů
- •5. Druhy vazeb mezi atomy a molekulami V tuhých látkách
- •6. Krystalová mřížka
- •8. Druhy mřížkových poruch
- •9. Dislokace
- •10. Plošné a prostorové poruchy
- •11. Difúze V kovech a slitinách, zákony difúze
- •12. Difúzní součinitel d
- •13. Mechanismy difúze
- •S přeskoky jednotlivých atomů
- •S koordinovanými přeskoky více atomů
- •14. Napětí a deformace (složky nap., elastická a plast. Deformace, závislost nap.-def.)
- •15. Mechanismy plastické deformace, kritické skluzové napětí
- •Dvojčatění
- •16. Plastická deformace monokrystalu a polykrystalu Monokrystal
- •Polykrystal
- •17. Charakteristika deformačně zpevněného kovu
- •18. Odpevňovací pochody V kovech (statické, dynamické, mechanismus změny vl.)
- •19. Faktory ovlivňující odpevňovací pochody, kritická deformace
- •20. Druhy lomů, lineární a elasticko-plastická lomová mechanika
- •Lineární lomová mechanika
- •Elasticko-plastická lomová mechanika
- •21. Koncepce hodnocení lomového chování, lomová houževnatost
- •22. Tečení (mechanismus, křivky)
- •23. Relaxace (mechanismus, křivky)
- •24. Únava (rozdělení dle Wohlerovy křivky, fáze únavového poškození)
- •25. Lom při únavě, činitelé ovlivňující únavu materiálu
- •26. Rozdělení mechanických zkoušek
- •27. Tahová zkouška
- •28. Zkoušky lomové houževnatosti
- •29. Zkoušky únavy
- •30. Zkoušky tvrdosti
- •Brinnelova zkouška
- •Vickersova zkouška
- •Rockwellova zkouška
- •31. Zkouška rázem V ohybu, závislost vrubové houževnatosti na teplotě
- •Teploty
- •32. Základní termodynamické pojmy, fázové pravidlo, kritérium rovnováhy soustavy
- •33. Druhy fází V tuhých kovech a slitinách – dodělat!!!!
- •34. Krystalizace čistých kovů
- •35. Alotropické a polymorfní přeměny
- •36. Binární rovnovážné diagramy s úplnou rozpustností složek, pákové pravidlo
- •39. Binární rovnovážné diagramy s intermediálními fázemi
- •40. Křivka ohřevu čistého železa, teploty prodlev, hystereze – dodělat!!!!!
- •41. Definice feritu, austenitu, perlitu a ledeburitu
- •Ledeburit –Eutektikum metastabilní soustavy – směs austenitu a cementitu (pod teplotou a1 směs perlitu a cementitu). Je tvrdý a křehký.
- •42. Rovnovážný diagram Fe – Fe3c
- •43. Diagram stabilní a metastabilní soustavy železo-uhlík
- •44. Vliv Mn, Si, s a p na vlastnosti technických slitin železa
- •45. Karbidotvorné a nekarbidotvorné prvky ve slitinách železa
- •46. Prvky zavírající a otevírající oblast austenitu, schéma příslušného diagramu
- •47. Vločkovitost oceli a její potlačení
- •48. Stárnutí ocelí a jeho vliv na mechanické vlastnosti
- •49. Výroba oceli Klasické metalurgické procesy
- •50. Austenitizace
- •51. Perlitická přeměna
- •52. Martensitická přeměna
- •53. Bainitická přeměna
- •54. Ira, ara, diagramy
- •55. Přeměny při popouštění
- •56. Principy tepelného, chemicko-tepelného a tepelně-mechanického zpracování
- •57. Rozdělení hlavních skupin tz, jejich charakteristika
- •58. Prostředí tz
- •59. Druhy žíhání
- •60. Princip kalení, prokalitelnost a zakalitelnost
- •Kalitelnost je schopnost oceli dosahovat ochlazování z austenitizační teploty nerovn. Stavu.
- •61. Druhy kalení
- •62. Popouštění, účel, rozdělení
- •63. Zušlechťování, princip, použití, mechanické vlastnosti
- •64. Povrchové kalení, princip rozdělení, použití, mechanické vlastnosti
- •65. Rozdělení chemicko-tepelného zpracování
- •66. Cementování – princip, použití, mechanické vlastnosti
- •67. Nitridování – princip, použití, mechanické vlastnosti
- •68. Nitrocementování a karbonitridování – princip, použití, mechanické vlastnosti Nitrocementování
- •Karbonitridování
- •69. Tepelně mechanické zpracování – princip rozdělení, použití, mechanické vlastnosti
- •70. Rozdělení a označování ocelí
- •71. Nelegované oceli
- •72. Legované oceli Legované jakostní oceli
- •Legované ušlechtilé oceli
- •73. Svařitelné oceli se zvýšenou mezí kluzu a oceli typu Atmofix
- •74. Korozivzdorné a žáruvzdorné oceli a slitiny. Korozivzdorné
- •Žáruvzdorné
- •75. Žáropevné oceli a slitiny
- •76. Vysoko pevné oceli (mtz, Maraging, trip)
- •77. Požadavky na materiály na nástroje
- •78. Druhy nástrojových ocelí a jejich rozdělení
- •79. Nástrojové oceli nelegované
- •80. Nástrojové oceli legované
- •81. Rychlořezné oceli
- •82. Zvláštnosti tepelného zpracování nástrojových ocelí a povrch. Úpravy
- •83. Ostatní nástrojové materiály (slinuté karbidy, stellity, keramika)
- •84. Litiny (druhy, jejich stručná charakteristika)
- •85. Způsob krystalizace, struktura a vlastnosti šedé litiny
- •86. Způsob výroby a vlastnosti temperovaných litin
- •87. Způsob výroby a vlastnosti tvárné litiny
- •88. Tepelné zpracování litin
- •89. Základní vlastnosti a použití technicky nejdůležitějších neželezných kovů
- •90. Tvářené slitiny mědi (mosazi, bronzy)
- •91. Slévárenské slitiny mědi
- •92. Tvářené slitiny hliníku
- •93. Slévárenské slitiny hliníku
- •94. Titan a jeho slitiny
- •95. Materiály zpracované práškovou metalurgií
- •96. Členění polymerů, charakteristické vlastnosti základních skupin
- •103. Kompozity s vyztužujícími vlákny
- •104. Anizotropie kompozitu – charakteristika orthotopní vrstvy
- •105. Konstrukční keramika
- •106. Volba materiálu
50. Austenitizace
Při ohřátí nad teploty dané diagramem dochází k austenitizaci. Jde o přeměnu ostatních složek (perlit, cementit, ferit) na austenit. Má difúzní charakter, takže závisí nejen na teplotě, ale i času.
U ocelí a bílých litin začíná přeměnu perlitu. Zárodky vznikají na rozhraní feritu s cementitem uvnitř perlitických zrn. U podeutektoidních ocelí následuje vznik zárodků austenitu na hranicích zrn mezi sousedními zrny feritu. U nadeutektoidních se po přeměně perlitu v austenit dále přeměňují karbidy. Po přeměně feritu na austenit u podeutektoidních nebo po přeměně karbidů na austenit u nadeutektoidních je vzniklý austenit ještě nehomogenní z chemického hlediska (rozdíly v koncentracích).
Vlastnosti austenitu jsou dány chemickým složením. S rostoucí teplotou a dobou ohřevu roste homogenita, ale i velikost zrna, což je nežádoucí. Podle náchylnosti k zhrubnutí zrna rozdělujeme na jemnozrnné a hrubozrnné.
51. Perlitická přeměna
Zpravidla na hranicích zrn austenitu. Nejprve vznikne u zárodek feritu u pE nebo cementitu u nE ocelí, který začne růst směrem do středu zrna. Vznikem zárodku se okolní austenit obohatí nebo ochudí uhlíkem, což je příznivé pro druhou fázi. I druhá fáze čelně roste, čímž vedle sebe vznikají deskovité krystaly feritu a cementitu a tvoří lamelární perlit. Jedno austenitické zrno se rozpadá na více zrn perlitických.
52. Martensitická přeměna
Bezdifúzní přeměna. Charakterizována přeskupením atomů železa na vzdálenosti menší, než jsou velikosti parametrů krystalové mřížky. Kubická plošně středěná mřížka austenitu se přemění na tetragonální mřížku prost. středěnou martenzitickou. Krystaly austenitu se přemění na diskové nebo laťkové krystaly martenzitu. Struktura krystalu martensitu závisí na obsahu uhlíku. U nízkouhlíkových je laťková. Krystaly martensitu rychle rostou ze zárodků, kterými jsou mřížkové poruchy krystalů austenitu.
53. Bainitická přeměna
Vzniká směs laťkového feritu a disperzního deskovitého karbidu železa. Austenit transformuje na bainitický ferit. Čelní růst bainitického feritu je značně rychlejší než boční růst. Je řízen difúzí uhlíku od postupujícího fázového rozhraní směrem do austenitu. Při vyšších teplotách vzniká Horní Bainit, který se vyznačuje laťkovou morfologií feritu a většími částicemi cementitu ve směru čelního růstu. Tyto částice jsou nukleovány v uhlíkem obohaceném austenitu. Dolní Bainit vzniká při nižších teplotách, jehlicová morfologie feritu, menší částice přechodného karbidu. Je nukleován ve feritu na poruchách krystalové mřížky.
54. Ira, ara, diagramy

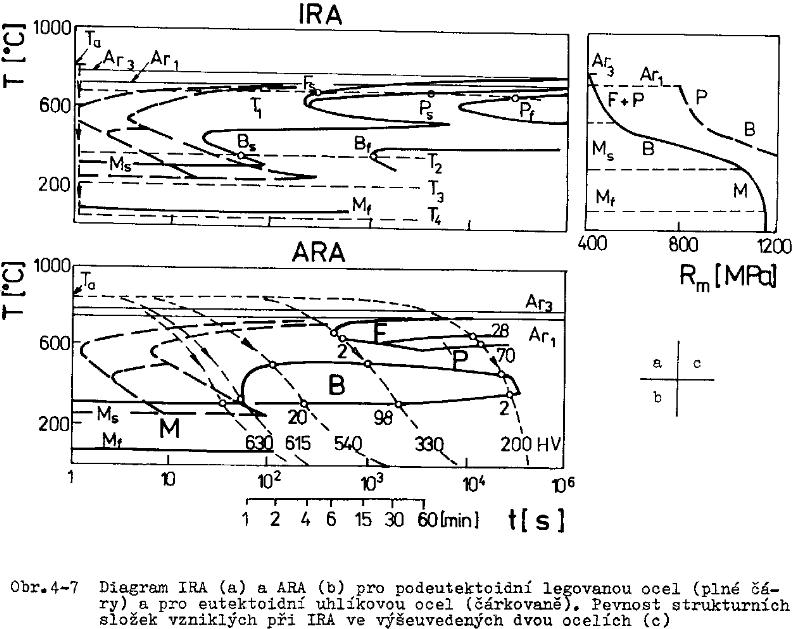

Rozpadem austenitu rozumíme přeměnu na ostatní strukturní složky při ochlazování. Kinetiku rozpadu dělíme na Izotermický rozpad austenitu (IRA) nebo Anizotermický rozpad austenitu (ARA). ARA je charakterizován plynulým ochlazováním určitou rychlostí. IRA je prudké zchlazení z teploty na které je austenitizováno (Ta) na teplotu nižší než Ar3. Rovnovážné strukturní složky vznikají nad teplotou asi 550°C, a to jak anizotermicky, tak izotermicky. Na IRA je dvojice téměř ekvidistantních čar, kde levá udává počátek a pravá konec přeměn. U ARA posun čar k nižším teplotám a delším časům.
