Порядок виконання роботи

1. Зібрати схему дослідження транзистора зі ЗЕ, зображену на рис. 2.5. Марка транзистора задається викладачем індивідуально кожному студенту. На рис. 2.5 використовується транзистор MPS3709 (nationl1), вітчизняний аналог – КТ3102A.

2. Згідно заданої марки транзистора за його паспортними даними визначити межі зміни вхідного струму бази і напруги , та для побудови сімейства вхідних характеристик за схемою зі ЗЕ. Узгодити ці значення з викладачем.

3. Побудувати таблицю для запису результатів вимірювань для побудови вхідних характеристик транзистора (табл. 2.1).

4. Встановити на джерелі живлення Е напругу =0 В.

5. Змінюючи значення струму генератора струму в межах визначених у (Табл.2.1) записати відповідні значення напруги (вольтметр V1) в табл. 2.1.

6. Повторити вимірювання при вихідній напрузі =15 В, результати занести до табл. 2.1.

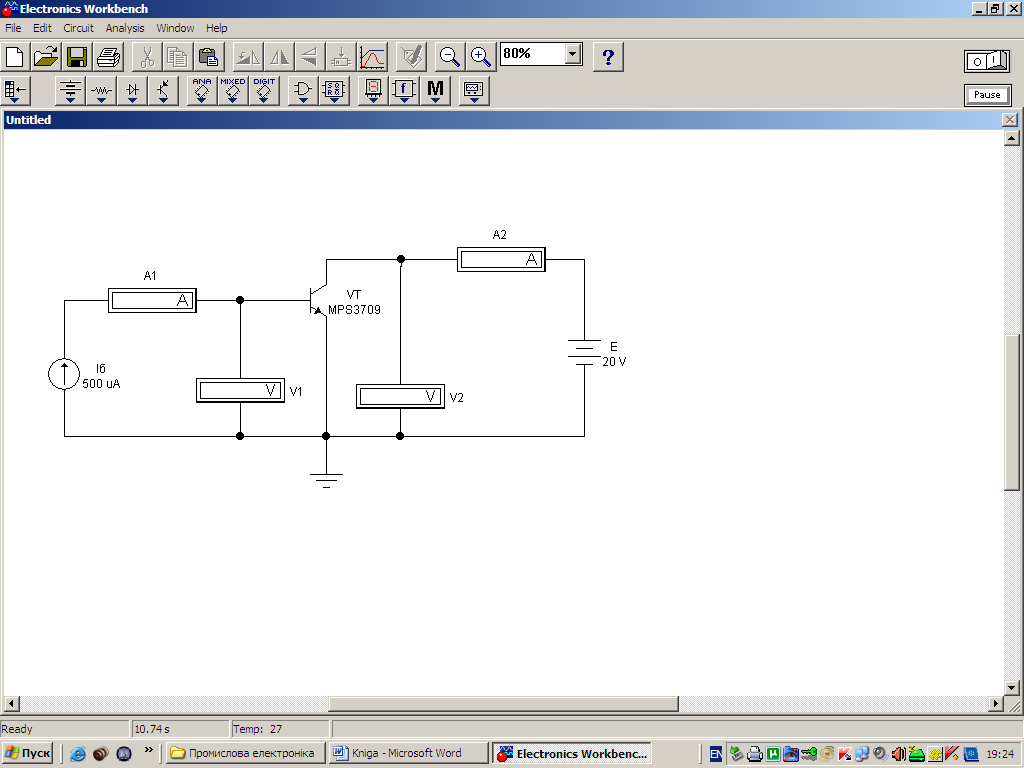

Рис. 2.5. Схема для дослідження біполярного транзистора із ЗЕ

Таблиця 2.1

Дані для побудови вхідних характеристик транзистора

Вхідний струм, , мкА	1	5	10	20	50	100	200	300	400	500
Вхідна напруга , мВ при
Вхідна напруга , мВ при

7. Побудувати таблицю для запису результатів вимірювань для побудови вихідних характеристик транзистора у схемі зі зе (табл. 2.2)

8. Відповідно до марки транзистора за його паспортними даними визначити межі зміни вихідної напруги і струми бази , , , та для побудови сімейства вихідних характеристик за схемою зі ЗЕ. Узгодити ці значення з викладачем.

9. Встановити на генераторі струму струм = 100 мкА.

10. Змінюючи значення напруги джерела живлення Е у визначених межах для , записати відповідні значення струму (амперметр А2) в табл. 2.2.

11. Повторити вимірювання при вхідних струмах =300 мкА, =500 мкА, результати занести до табл. 2.2.

Таблиця 2.2

Дані для побудови вихідних характеристик транзистора

Вихідна напруга , В	0,1	1	2	5	10	15	20	25	30	35
Вихідний струм , мА при вхідному струмові
Вихідний струм , мА при вхідному струмові
Вихідний струм , мА при вхідному струмові
Вихідний струм , мА при вхідному струмові
Вихідний струм , мА при вхідному струмові

12. За результатами вимірювань побудувати вхідні і вихідні характеристики транзистора у схемі зі ЗЕ.

13. Зробити висновок. Висновок повинен містити опис теоретичних положень, підтверджених експериментально в процесі виконання роботи.

Зміст звіту

В звіт необхідно включити:

1. Назву, мету та завдання лабораторної роботи.

2. Досліджувану в роботі електричну схему (рис. 2.5).

3. Результати досліджень (таблиці результатів, графіки вхідних та вихідних характеристик транзистора в схемі зі ЗЕ).

4. Розрахунки h-параметрів транзистора.

5. Висновки.
