1.13. Зробити висновок. Висновок повинен містити опис теоретичних положень, підтверджених експериментально в процесі виконання роботи.

2. Дослідження характеристик стабілітронів.

2.1. У програмному середовищі Electronics Workbench зібрати досліджувану схему рис. 1.5 (марка стабілітрона задається викладачем). Параметри джерела постійної напруги та резистора обираються з умови зручності зняття характеристик. При знятті прямої 1 та зворотної 3 (в зоні електричного пробою) віток ВАХ характеристики джерела з резистором повинні бути якомога ближчими до джерела струму, а у випадку зняття зворотної 2 (в зоні непровідного стану переходу) вітки – ближчими до джерела напруги.

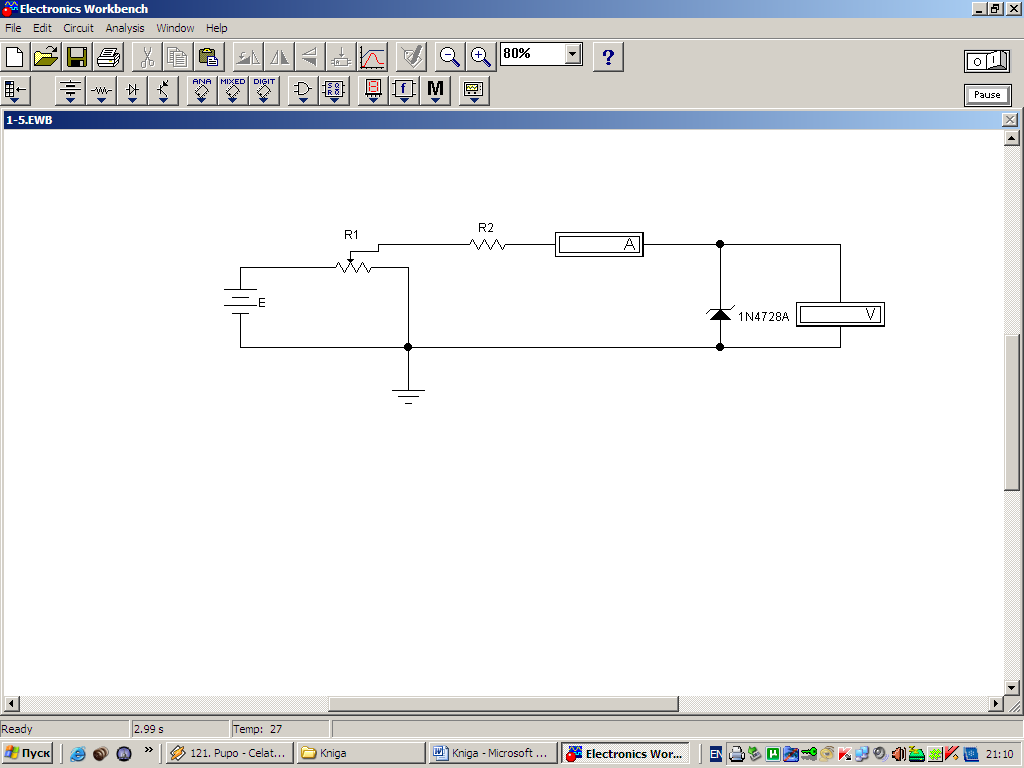

Рис. 1.5. Схема для дослідження характеристик стабілітрона

2.2. Зняти не менше п’яти точок на кожній з віток ВАХ стабілітрона. Для цього слід змінювати параметри резисторів , та джерела . Результати вимірювань звести до табл. 1.3.

Таблиця 1.3

Дані для побудови вах стабілітрона

Напруга на стабілітроні, , В
Струм стабілітрона, , А

2.3. Побудувати ВАХ стабілітрона .

2.4. Розрахувати диференціальні опори стабілітрона для середньої частини ділянок 1, 2, 3 ВАХ стабілітрона

,

де – номери експериментальних точок у порядку зростання струму стабілітрона (табл. 1.3).

2.5. Зробити висновок. Висновок повинен містити опис теоретичних положень, підтверджених експериментально в процесі виконання роботи.

Зміст звіту

В звіт необхідно включити:

1. Назву, мету та завдання лабораторної роботи.

2. Досліджувані в роботі електричні схеми рис.1.2…1.5.

3. Результати досліджень (таблиці результатів, графіки ВАХ).

4. Розрахунки опорів випрямного діода та стабілітрона.

5. Висновки.

Контрольні запитання та завдання

1. Наведіть класифікацію та коротко охарактеризуйте типи напівпровідникових діодів.

2. Поясніть принцип дії випрямного діода.

3. Перелічіть основні стандартизовані параметри, які характеризують властивості випрямних діодів.

4. Зобразіть типову ВАХ випрямного діода, поясніть вигляд прямої та зворотної віток. Яка з ділянок використовуються в роботі випрямного діода?

5. Розкажіть порядок проведення дослідження ВАХ випрямного діода в програмному середовищі Electronics Workbench.

6. Поясніть принцип дії та сферу застосування стабілітронів.

7. Перелічіть основні параметри стабілітронів, які підлягають стандартизації.

8. Покажіть типову ВАХ стабілітрона, поясніть вигляд прямої та зворотної віток. Яка з ділянок використовуються в роботі?

9. Поясніть, що таке диференціальний опір діода?

10. Наведіть умовні графічні позначення основних типів напівпровідникових діодів.

Лабораторна робота 2

ДОСЛІДЖЕННЯ ПАРАМЕТРІВ І ХАРАКТЕРИСТИК

БІПОЛЯРНИХ ТРАНЗИСТОРІВ

Мета роботи

1. Ознайомитись з основними параметрами та характеристиками біполярних транзисторів.

2. Закріплення на практиці теоретичних положень щодо властивостей біполярних транзисторів.

3. За допомогою програмного середовища Electronics Workbench дослідити вхідні та вихідні характеристики транзисторів, марки яких задані викладачем.

Завдання

1. За рекомендованою літературою ознайомитися з основними теоретичними положеннями щодо властивостей біполярних транзисторів та побудови схем в середовищі Electronics Workbench для дослідження їх характеристик.

2. За паспортними даними заданого транзистора визначити межі досліджуваних параметрів – струмів бази, колектора, напруг колектор-емітер та база-емітер і узгодити їх з викладачем.

3. Скласти схему для дослідження вхідних і вихідних характеристик біполярного транзистора за схемою з загальним емітером.

4. Змоделювати роботу біполярного транзистора, зняти та побудувати вхідні та вихідні характеристики.

5. За отриманими характеристиками визначити h-параметри транзистора.

6. Оформити протокол лабораторної роботи, зробити письмові висновки за результатами досліджень.
