Порядок виконання роботи
1. Дослідження характеристик випрямних діодів.
1.1. Зібрати схему дослідження діодів, наведену на рис.1.2.
1.2. Подвійним натисненням лівої кнопки миші на генераторі струму відкрити його властивості і встановите струм 1 мкА (1 µА).
1.3. Відкрити властивості першого діода і на вкладці Models вибрати діод вказаний викладачем, на рис. 1.2 обрано випрямний діод SB040, а на вкладці Label в рядок Label вписати позначення VD1. Натиснути OK.

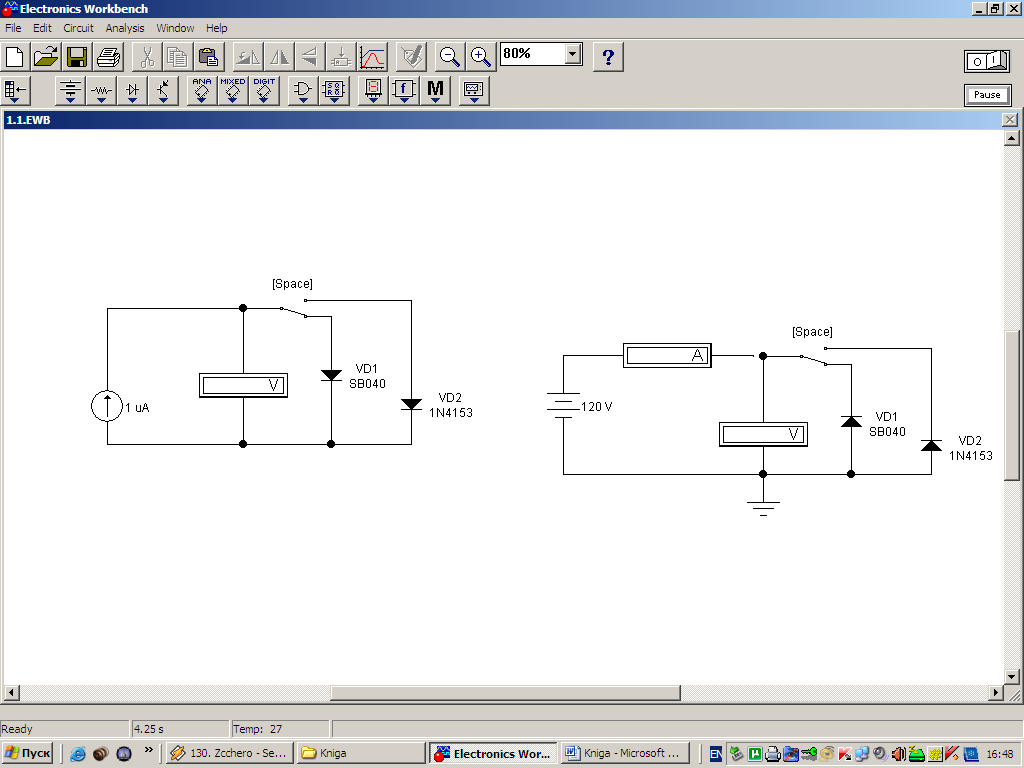

Рис. 1.2. Схема дослідження випрямних діодів,
включених в прямому напрямі
1.4. Повторити операцію для другого діода, позначити його VD2 і вибрати вказаний викладачем діод (на рис. 1.2 – діод 1N4153).
1.5. Включити схему перемикачем, розташованим в правому верхньому кутку екрану або натисненням клавіш [CTRL]+[G] (для відключення служить комбінація [CTRL]+[T]). При зміні параметрів схеми можливо буде потрібно повторне включення.
1.6. Змінюючи струм генератора відповідно до табл. 1.1, записати показання вольтметра.
Увага!!! У разі дослідження випрямних діодів інших типів і марок, діапазон зміни прямого струму (табл. 1.1) необхідно змінити, попередньо порадившись з викладачем.
Таблиця 1.1
Дані для побудови прямої вітки ВАХ випрямних діодів
Прямий струм,
|
0,02 |
0,05 |
0,1 |
1,0 |
5,0 |
10,0 |
20,0 |
50,0 |
100,0 |
Напруга на діоді
VD1,
|
|
|
|
|
|
|
|
|
|
Напруга на діоді
VD2,
|
|
|
|
|
|
|
|
|
|
1.7. Підключити діод VD2 до генератора струму, натиснувши клавішу [Space] (для управління перемикачем можна використовувати іншу клавішу; для цього її потрібно задати у властивостях компонента).
1.8. Повторити вимірювання для другого діода.
1.9. Зібрати схему, наведену на рис. 1.3.
1.10. Зняти зворотні характеристики діодів, змінюючи напругу відповідно до табл. 1.2.
Увага!!! У разі дослідження випрямних діодів інших типів і марок, діапазон зміни зворотної напруги (табл. 1.2) необхідно змінити, попередньо порадившись з викладачем.
1.11. Побудувати ВАХ випрямних діодів в координатних осях.
Рис. 1.3. Схема дослідження діодів, включених у зворотному напрямі
Таблиця 1.2
Дані для побудови зворотної вітки ВАХ випрямних діодів
|
Зворотна напруга
на діоді,
|
0,1 |
1,0 |
10,0 |
60,0 |
120,0 |
120,1 |
120,2 |
120,3 |
120,4 |
|
---|---|---|---|---|---|---|---|---|---|---|---|
|
Струм через діод
VD1,
|
|
|
|
|
|
|
|
|
|
|
|
Струм через діод
VD2,
|
|
|
|
|
|
|
|
|
|
|
|
|

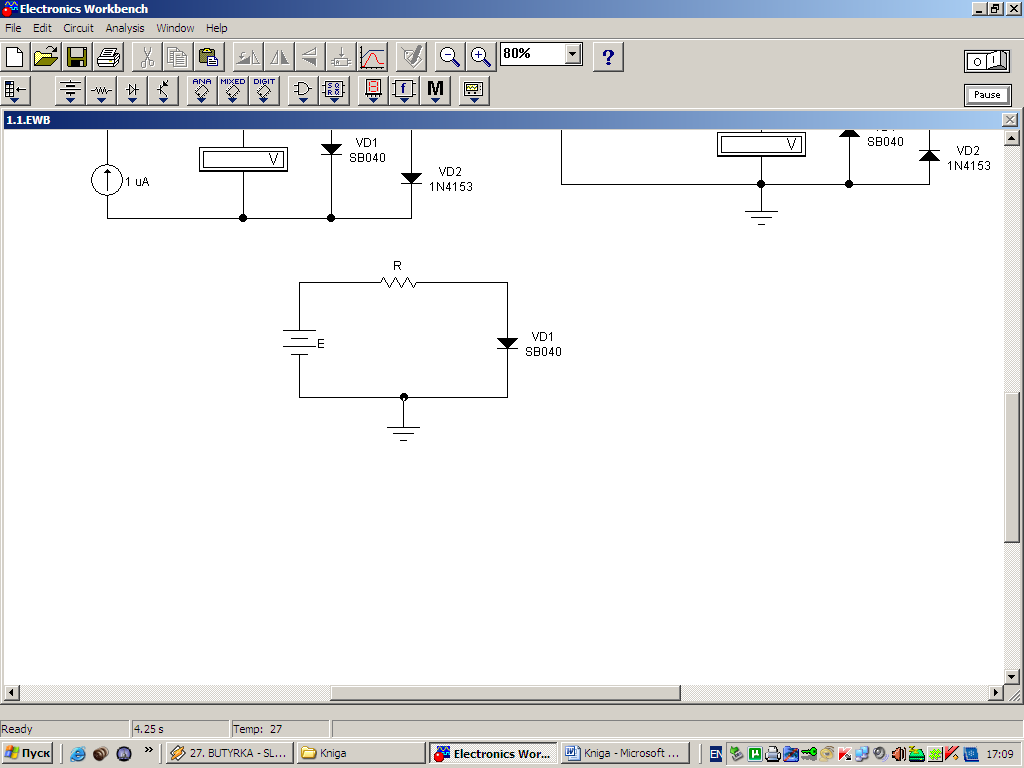

Рис. 1.4. Схема для визначення режиму роботи діода |
