Порядок виконання роботи
1. Дослідження параметричного стабілізатора постійної напруги.
1.1. Зібрати схему дослідження параметричного стабілізатора постійної напруги в середовищі Electronics Workbench, показану на рис. 6.4. Марка стабілітрона VD задається викладачем індивідуально кожному студенту. Джерело змінної напруги Е2 використовується в схемі для імітації пульсацій.

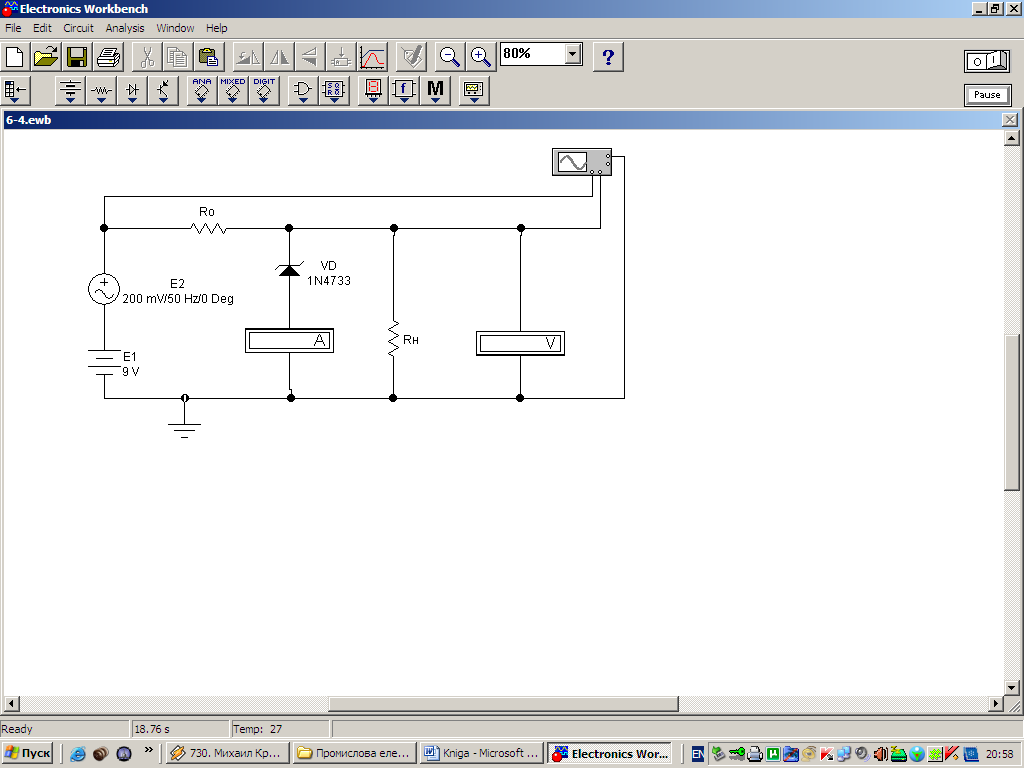

Рис. 6.4. Схема дослідження параметричного стабілізатора постійної напруги в середовищі Electronics Workbench |
1.2. Встановити опір навантаження Rн = 100 кОм, а опір обмежувального резистора Rо – відповідно до проведених розрахунків. Увімкнути схему.
1.3. За показами приладів (амперметра А та вольтметра В) перевірити параметри розрахованого стабілізатора.
1.4. Розвернути панель осцилографа та спостерігати вхідний та вихідний сигнали параметричного стабілізатора напруги. Занести їх до звіту.
1.5. Відкрити властивості вольтметра V і перемкнути його на вимірювання змінної напруги (режим АС).
1.6. Визначити пульсації на навантаженні та розрахувати коефіцієнт стабілізації.
2. Дослідження компенсаційного стабілізатора напруги.
2.1. Зібрати схему компенсаційного стабілізатора постійної напруги в середовищі Electronics Workbench, показану на рис. 6.5.

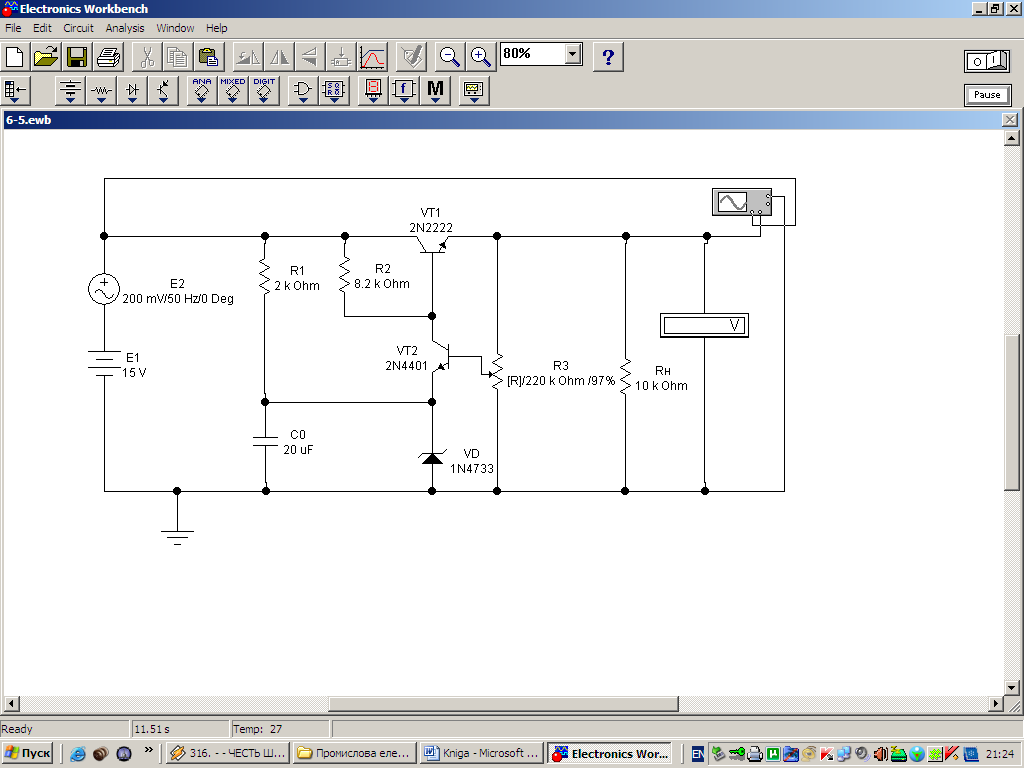

Рис. 6.5. Схема компенсаційного стабілізатора постійної напруги в середовищі Electronics Workbench |
2.2. Встановіть на опорі навантаженні Rн напругу 6 В (вольтметр V). Для цього слід змінювати опір змінного резистора R3 за допомогою клавіш [R] – зменшення опору і [Shift]+ [R] – збільшення опору.
2.3. Розвернути панель осцилографа та спостерігати вхідний та вихідний сигнали компенсаційного стабілізатора. Результати занести до звіту.
2.4. Відкрити властивості вольтметра V та перемкнути його на вимірювання змінної напруги.
2.5. Визначити пульсації на навантаженні та розрахувати коефіцієнт стабілізації.
3. Зробити висновок. Висновок повинен містити опис теоретичних положень, підтверджених експериментально в процесі виконання роботи.
Зміст звіту
В звіт необхідно включити:
Назву, мету та завдання лабораторної роботи.
Досліджувані в роботі електричні схеми параметричного та компенсаційного стабілізаторів постійної напруги (рис. 6.4 та 6.5).
Результати обчислень та вимірювань.
Висновки.
Контрольні запитання та завдання
Розкажіть, що таке стабілізатори напруги? Яке їх функціональне призначення?
Наведіть схему параметричного стабілізатора постійної напруги та поясніть його принцип дії.
Поясніть суть компенсаційного методу стабілізації напруги на прикладі схеми послідовного типу.
Опишіть роботу компенсаційного стабілізатора напруги паралельного типу (за схемою).
Розкрийте переваги та недоліки використання компенсаційних стабілізаторів напруги послідовного та паралельного типів.
Поясніть принцип стабілізації напруги послідовним транзисторним стабілізатором.
Стисло охарактеризуйте основні параметри, які характеризують роботу стабілізаторів напруги.
Назвіть основні етапи дослідження схем параметричного та компенсаційного стабілізаторів напруги в програмному середовищі Electronics Workbench.
Лабораторна робота 7
ДОСЛІДЖЕННЯ ПІДСИЛЮВАЧІВ ЗМІННОГО СТРУМУ
Мета роботи
Ознайомлення та закріплення на практиці теоретичних положень щодо основних параметрів та властивостей підсилювачів змінного струму (з емітерною термостабілізацією та диференціального каскаду).
За допомогою програмного середовища Electronics Workbench промоделювати роботу досліджуваних підсилювачів змінного струму.
Завдання
За рекомендованою літературою ознайомитися з основними теоретичними положеннями щодо властивостей підсилювачів змінного струму та побудови їх схем в середовищі Electronics Workbench.
Згідно заданого викладачем транзистора, скласти та дослідити роботу підсилювача струму з емітерною термостабілізацією.
Скласти схему для дослідження диференціального підсилювача та дослідити вплив на його роботу параметрів схеми.
Визначити коефіцієнти підсиленнь в досліджуваних схемах підсилювачів.
Оформити протокол лабораторної роботи, зробити письмові висновки за результатами досліджень.
