Порядок виконання роботи
1. Зібрати схему дослідження вольт-амперних характеристик тиристора, зображену на рис. 4.2. Марка тиристора задається викладачем індивідуально кожному студенту. На рис. 4.2 показаний тиристор VS марки KY101B.
2. Згідно заданої
марки тиристора за його паспортними
даними визначити межі зміни напруг в
основному та керуючому колах тиристорах
(джерела живлення Е1 та Е2), значення
струмів
,
і
для побудови
вольт-амперних характеристик тиристора.
Узгодити ці значення з викладачем.
3. Визначити значення
регулювальних (R1,
R2)
та постійних (R3,
R4)
у схемі для дослідження ВАХ тиристора.
Для цього слід скористатися такими
міркуваннями. Струм в основному колі
тиристора
,
де
– динамічний опір тиристора, повинен
знаходитися в межах визначених паспортними
даними тиристора. Величини опорів в
керуючому колі тиристора визначаються
умовами зручності завдання струмів
,
і
.
У схемі на рис. 4.2
встановлені такі параметри схеми
=
1 кОм;
=
2,2 кОм;
=
100 Ом;
=
470 Ом;
=
12 В;
=
5 В.

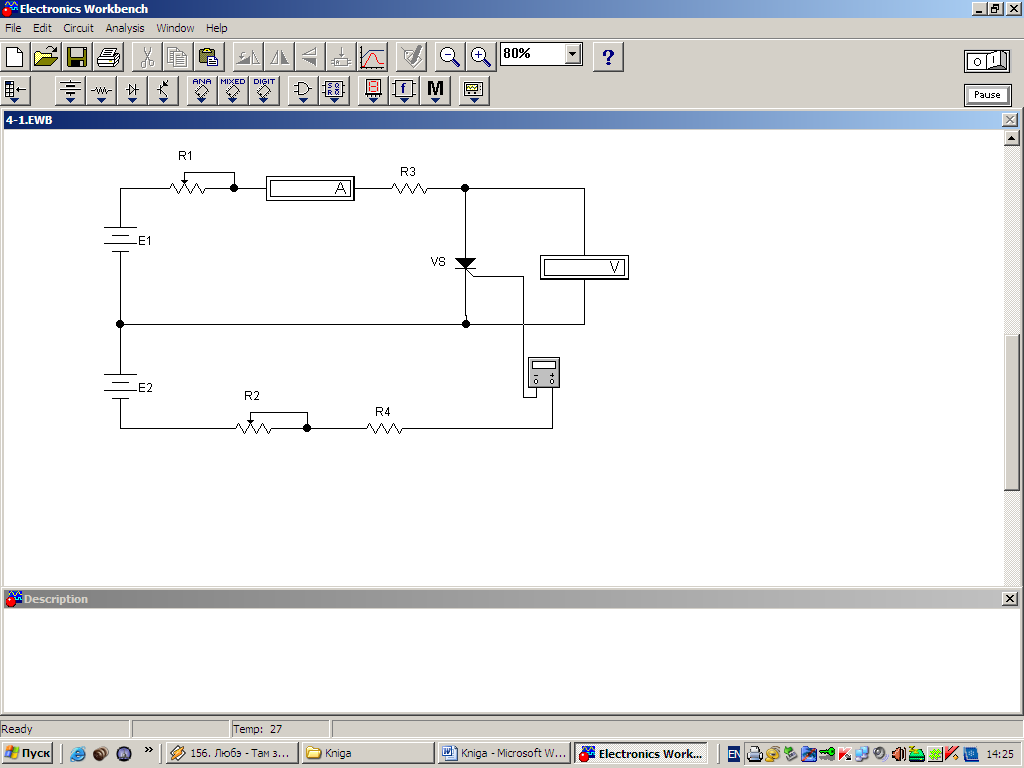

Рис. 4.2. Схема для дослідження вольт-амперних характеристик тиристора |
4. Побудувати таблицю для запису результатів вимірювань для вах тиристора (табл. 4.1).
Таблиця 4.1
Дані для побудови вольт-амперних характеристик тиристора
Напруга на аноді , В |
0,1 |
1,2 |
5 |
10 |
15 |
20 |
25 |
30 |
Анодний струм
керуючому струмові , мА |
|
|
|
|
|
|
|
|
Анодний струм , А при
керуючому струмові
|
|
|
|
|
|
|
|
|
Анодний струм , А при керуючому струмові , мА |
|
|
|
|
|
|
|
|
5. Встановити на джерелі живлення Е2 напругу, яка відповідає струмові . Величина струму контролюється за допомогою мультиметра (рис. 4.2).
6. Змінюючи значення анодної напруги (джерело живлення Е1 на рис. 4.2) в межах визначених у п.2, записати вимірянні амперметром А значення анодного струму до табл. 4.1. До таблиці також слід занести дані вимірювання анодної напруги тиристора вольтметром V.
7. Повторити дослід при керуючих струмах і .
8. За результатами вимірювань побудувати вольт-амперні характеристики тиристора.
9. Визначити основні статичні параметри тиристора: напругу вмикання; струм вмикання; стримувальний струм; анодну напругу в відкритому стані тиристора; струм у закритому стані.
10. Зробити висновок. Висновок повинен містити опис теоретичних положень, підтверджених експериментально в процесі виконання роботи.
Зміст звіту
В звіт необхідно включити:
Назву, мету та завдання лабораторної роботи.
Досліджувану в роботі електричну схему (рис. 4.2).
Результати досліджень (таблицю експериментальних даних, графіки вольт-амперних характеристик тиристора).
Основні статичні параметри тиристора.
Висновки.
