ЗМІСТ

Вступ ...………………………………………………………………...4

Лабораторна робота 1. Вивчення програмного

середовища Multisim»……………………………………..….5

Лабораторна робота 2. ДОСЛІДЖЕННЯ ЕЛЕКТРИЧНОГО КОЛА

ПОСТІЙНОГО СТРУМУ (змішане включення елементів)……...…7

Лабораторна робота 3. Дослідження електричного

кола постійного струму (перетворення

«трикутник» – «зірка») ……………………………………………...13

Лабораторна робота 4. Дослідження розгалуженого

кола постійного струму (закони КІрхгофа)……………………………………………………..……………..17

Лабораторна робота 5. ДОСЛІДЖЕННЯ РОЗГАЛУЖЕНОГО

КОЛА ПОСТІЙНОГО СТРУМУ (МЕТОД ЕКВІВАЛЕНТНОГО

ГЕНЕРАТОРА)…………………………………………………………...….21

Лабораторна робота 6. Дослідження параметрів

електричного КОЛА синусоїдного струму……………….....25

Лабораторна робота 7. Дослідження електричного

кола синусоїдного струму з взаїмоїндуктівнимі

зв’язкамі (послідовне з'єднання)……………………………….36

Лабораторна робота 8. Дослідження електричного

кола синусоїдного струму з взаїмоїндуктівнимі

зв’язкамі (паралельне з'єднання)……………………………….43

Список літератури…………………………….…………………....49

Лабораторні роботи підготовлено згідно з робочою навчальною програмою дисципліни «Теоретичні основи електротехніки» за модулем №1 для студентів напряму підготовки 6.050701 «Електротехніка та електротехнологіі».

Мета лабораторних робіт – закріплення теоретичних знань студентів, вдосконалення навичок дослідження фізичних процесів в електричних колах.

Роботи виконуються у три етапи. На першому підготовчому етапі, який передує роботи; за допомогою літератури вивчати теоретичні аспекти роботи; відповісти на частину контрольних запитань; підготувати протокол лабораторної роботи, в якому вказати мету роботи, зображати досліджену схему, головні етапи завдання, таблицю для запису результатів дослідження.

На другому етапу отримати у викладача значення елементів схеми та зібрати її. Протягом досліджень, занотовуючи отримані результати, необхідно одночасно аналізувати їх з метою запобігання похибок, які можуть виникнути за рахунок помилок у з’єднанні елементів схеми, або помилок у програмі.

На завершальному етапі роботи необхідно провести обчислення, накреслити графіки та діаграми, порівняти результати дослідів з теоретичними розрахунками і зробити висновки відносно досліджених процесів, занотувати їх у звіт роботи. Дати відповідь на контрольні питання і захистити роботи перед викладачем.

Лабораторна робота 1

Вивчення програмного середовища «Multisim»

Мета роботи. Вивчити роботу з елементами електротехнічних схем в середовищі «Multisim».

Лабораторна установка: джерела напруги, резистори, індуктивності, конденсатори, амперметр, вольтметр, мультиметр, осцилограф, генератор напруги, вимикачі.

Порядок виконання роботи

1. Елементи схеми вибираються з лівої колонки «інструментів» шляхом натиснення на необхідну групу і вибору в розкритій базі необхідного елементу. Натиснувши і відпустивши кнопку «миші», переміщаємо покажчик у вибране на моніторі місце і фіксуємо натисканням на кнопку «миші».

2. Переміщення елементів схеми. Навести покажчик на переміщуваний елемент і натиснути ліву кнопку «миші». Після активізації елементу (з'являються обмежувальні мітки), утримуючи натиснутою ліву кнопку «миші», перемістити елемент в необхідне місце екрану і відпустити ліву кнопку «миші». Це дозволить зафіксувати даний елемент. Згідно схеми рис. 1.1а розмістити елементи на екрані монітора.

3. Поворот елементів схеми. Навести на елемент покажчик «миші» і натиснути праву кнопку. Після появи опцій роботи з елементом вибрати напрям повороту і здійснити його.

4. З'єднання елементів схеми. Для з'єднання елементів схеми навести покажчик «миші» на виводи елементу і при появі перехрестя натиснути і відпустити ліву кнопку «миші». Провести з'єднання необхідних виводів двох елементів, натиснувши і відпустивши ліву кнопку «миші» зафіксувати дане з'єднання. Для відміни з'єднання, замість натиснення лівої кнопки «миші», натиснути і відпустити праву кнопку «миші». З'єднати елементи згідно рис. 1.1а.

5. Видалення елементів схеми і з'єднань. Для видалення елементу схеми навести на нього покажчик «миші» (з'єднання) і натиснути ліву кнопку. Після активізації елементу натиснути на клавіатурі «Del», або на панелі «вирізати» (ножиці).

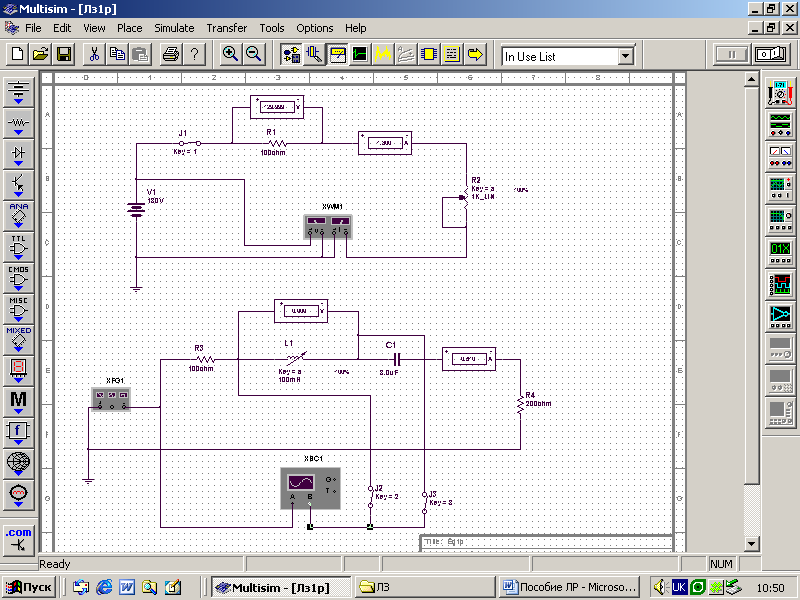

а)

б)

Рис. 1.1

Примітка: відміна попередніх дій в програмі не передбачено.

6. Активізація елементів схеми з метою зміни їх параметрів. Для активізації навести на елемент покажчик «миші» і двічі клацнути лівою кнопкою. З'являється робоча панель даного елементу.

Мультиметр – на передній панелі мультиметра вибрати вид вимірювання (амперметр, вольтметр, омметр) і рід струму схеми.

Ватметр – передня панель є цифровою індикацією показань приладу.

Осцилограф – на передній панелі осцилографа за допомогою органів управління можна змінювати коефіцієнт розгортки, коефіцієнти відхилення сигналів для каналів А і В по вертикалі, спосіб синхронізації.

Амперметр, вольтметр – в опції «mode» можна задати рід струму (DC – постійний струм; AC – змінний струм). Натиснувши опцію «Replace», можна перейти до зміни параметрів приладу (змінити полярність виводів або напрями клем приладу).

Резистор, індуктивність, конденсатор – натиснути опцію «Replace». Вибрати потрібний номінал елементу і натиснути «Ок».

У разі застосування елементів із змінними параметрами: (зміна задається у відсотках від номіналу) для зменшення величини необхідно натискати заданий на елементах «ключ» (буква клавіатури), а для збільшення одночасно натискати «Shift» і «ключ».

6. Зібрати схему № 2, приведену на рис. 1.1б. Натиснути в правому верхньому куті вимикач «Run», що дозволить включити схему в роботу. Провести активізацію різних елементів схеми.

Примітка: активізацію елементів, окрім мультиметра, ватметра, осцилографа проводити при відключеному стані схеми (вимикач «Run» розімкнений).
