5. Содержание отчета.
5.1. Цель и краткая характеристика работы.
5.2. Принципиальная схема макета.
5.3. Таблицы с результатами испытаний (графики) и комментарий к ним.
5.4. Временная диаграмма работы схемы.
5.5. Выводы.

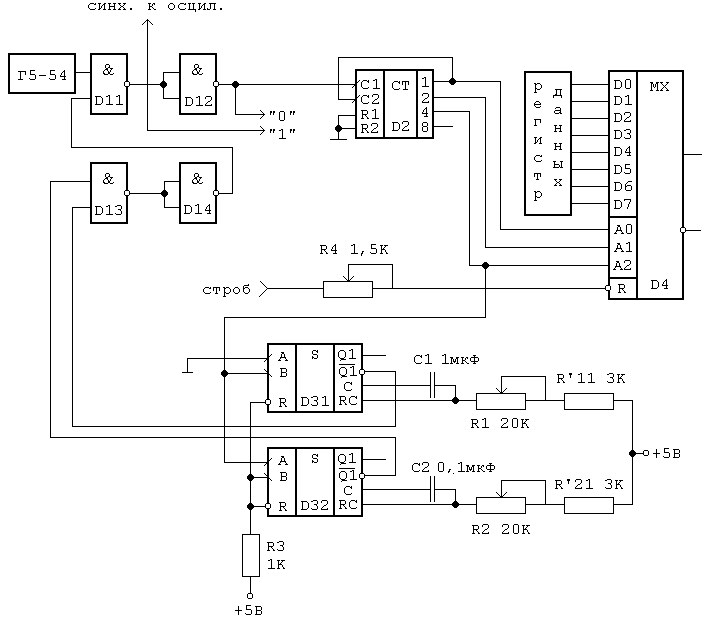

Рис. 1. Схема функциональная
Обозначение |
Наименование микросхемы |
Питание (номер входа) |
|
+5В |
|
||
D1.1 + D1.4 |
К155 ЛА3 |
14 |
7 |
D2 |
К155 ИЕ5 |
5 |
10 |
|
К155 АГ3 |
16 |
8 |
D4 |
К155 КП7 |
16 |
8 |

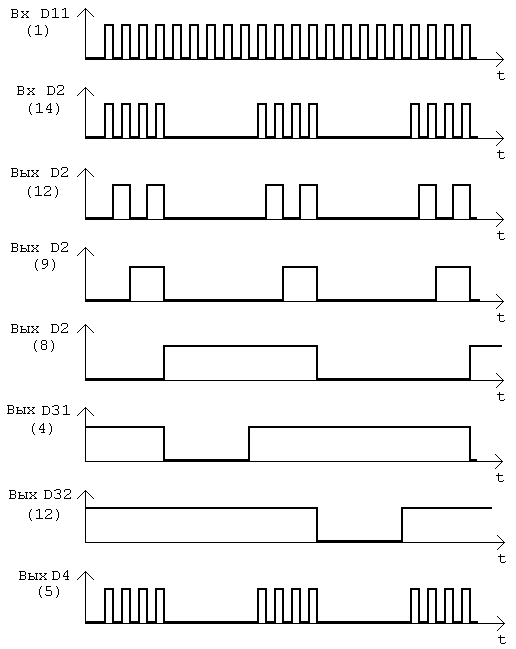

Рис. 2.
Масштаб: 1см. – 50мкс по оси t
1см. – 3В по оси U
Рис. 3.
6. Контрольные вопросы.
6.1. Назначение стробируюшего сигнала.
6.2. Как влияют параметры одновибраторов D3.1 и D3.2 на временную характеристику преобразователя?
6.3. Почему не рекомендуется использовать в качестве
стробирующего сигнала постоянный "0" на входе R мультиплексора.
ЛАБОРАТОРНАЯ РАБОТА
Изучение бис программируемого параллельного адаптера кр580ик55
1. Общее описание бис.

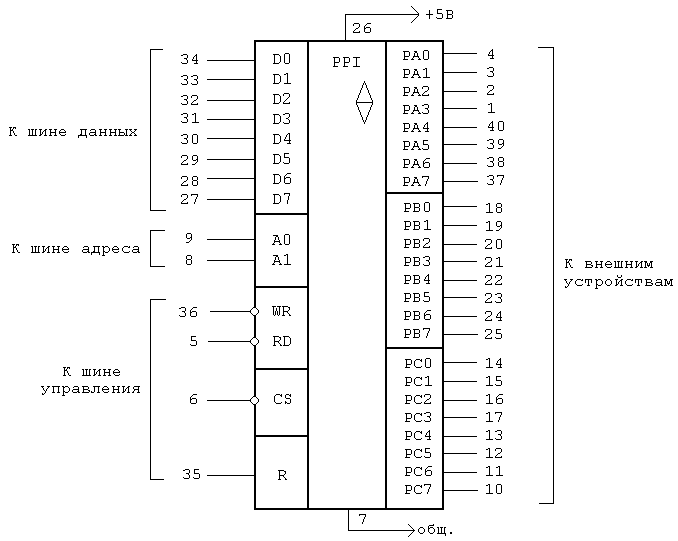

Программируемый параллельный адаптер (ППА) может быть использован для реализации программно управляемого обмена между микропроцессором и различными внешними устройствами. Условное графическое обозначение БИС приведено на рис. 1.
Рис. 1.
Назначение входов и выходов микросхемы следующее:
D0...D7 – шина данных;
А0, А1 – адресация портов микросхемы;
WR – запись;
RD – чтение;
СS – выборка кристалла;
R – сброс;
РА0...РА7 – порт А;
РВ0…РВ7 – порт В;
РС0…РС7 – порт С.
ППА может работать в трех режимах:
режим "0" – простой ввод-вывод;
режим "1" – стробируемый ввод-вывод;
режим "2" – двунаправленная шина данных.
Целью настоящей лабораторной работы является изучение работы ППА в режиме 0. В этом режиме процессор может выводить информацию через порты А, В или С на внешние устройства, либо вводить информацию через эти же порты. Режимы работы любого порта (ввод или вывод) задается программно с помощью выдачи управляющего слова в специальный внутренний порт ППА – порт управления (иногда его также называют регистром управляющего слова). По умолчанию (после системного сброса) все порты настраиваются на вывод.
В таблице 1 показаны различные комбинации сигналов и возможные последствия этих комбинаций.
Таблица 1.
CS |
RD |
WR |
A1 |
A0 |
Передача |
0 0 0 0 |
0 0 0 0 |
1 1 1 1 |
0 0 1 1 |
0 1 0 1 |
РА – D PB – D PC – D Запрещенная комбинация |
0 0 0 0 |
1 1 1 1 |
0 0 0 0 |
0 0 1 1 |
0 1 0 1 |
D – PA D – PB D – PC D – управляющее слово |
0 1 |
1 Х |
1 Х |
Х Х |
Х Х |
Отсутствие выборки |
0 |
0 |
0 |
Х |
Х |
Непредсказуемая ситуация |
Подробное описание данной БИС приводится в [1].
