7 Описание функциональной и принципиальной схем автоматизации с их вычерчиванием. Спецификация на средства автоматизации по принципиальной схеме

Рассмотрим данный проект, принцип работы принципиальной схемы. Переключатель SA1 установить В положение “Автом", нажать кнопку “Пуск" (при этом реле К21 не включено), тогда включается КЗ через контакты SA1,SB1,K2.1(тpaвepса опущена), К214 и становится но самопитание че­рез К3.1 Контакт КЗ.З включает эл.магнит Э5 гидро- крана, контакт К3.4 запускает КМ1 рабочего насоса начинается подъем “Холостого хода“, и при достижении верхнего положения,концевикSQ1 включает реле К1. Тогда через контакты К2.2 uК4.2 Включается К5 и становится на самопитание через К5.2.

Контакт К5.4 через VD1 включает эл.магн. Э1, через VD2 и VD3 включает Э2 и через VD2Включает Э3, а К5.5 отключает Э4. Происходит заполнение нагружателя и при достижении рабочего Давления РМ1 включает К13. Тогда через К13.1 и К5.3 включается Кб и становится на самопитание через К6.2, одновременно отключает контактом К63 реле К5. При этом К6.4 включает Э1 а К55 уже вернулся в исходное положение и включил 34; так же К6.5 включает Э5. Начинается “Подъем с нагрузкой”, и при достижении верхнего положения через К11, К6.1 включается К7. Реле К7 становится на самопитание через К7.1 и отключает контактом К7.3 реле Кб, а контакт К7.4 включает Э6 и через VD4 эл.магн. Э2, а Э4 ос­тался включенным. При этом происходит опускание, при достижении нижнего положения через К2.2 и К7.2 включается К8. который становится но самопитание через К8.2, о контактом К8.3 отключает К7. Контакт К8Л включает 35, а 34 остается Включенным через К5.5, К11Л, К18.1, и при этом происходит подъем.

При Достижении верхнего положения через К1.1, К8.1 Включается К9, который становится на самопитание через К9.1, а контактом К93 отключает К8. Контакт К9.4 включает 36, через VD4-32, а 34 остается запитанным. Происходит опускание и при достижении нижнего положения через К2.2, К9.2 включается К10, который становится на самопитаниечерезК10.1, а К10.2 откл Контакт К10.4 Включает 35, а 34 остается запитанным, и при зтом происходит подъем. При достижении верх­него положения через К1.2, К10.3 Включается К11, кото­рый становится на самопитание К11.1, а К113 отклю­чает К10. Контакт К11А отключает 34, контакт К11.6 от­ключает КМ1(рабочий насос) и К11.7 включает КМ2(насос высокого давления).

Далее подъем происходит за счет насоса высокого давления, и при полном выдвижении Г/Ц, когда давление доходит 240атм, срабатывает ма­нометр РМ2. При этом включается КТ1 и отсчитывает 10сек, после чего контакт КТ1 Включает К12, который становится на самопитание через К12.2. Контакт К12.1 отключает К11, контакт К12..4 отключает КМ2(насос вы­сокого давления), контакт К12.3 включает 36 и через 32. В то же Время из-за отключения К11 контакт К11Авключает 34, и при этом происходит опускание.

Ресурсное испытание. При установке SA1 в положение "ресурсное" и при нижнем положении балки сразу же включается через контакт К2.5 реле K14, который становится на само- питание через К16.2, при этом К16.3 через VD1 включает 31, через VD2, VD3 -32 и через VD2 -33; кон­такт К16.1 отключает 34. При этом происходит запол­нение нагружателя, и при срабатывании РМ1 релеК13 своими контактами К132 через К16.1 включает К17, который становится но само питание через К17.4. Контакт К17.3 отключает К16, контакт К17.5 включает 31 контакт К17.6 -35. Начинается подъем, и при дос­тижении верхнего положения К13, К17.1 включается К15, который через К15.3 сбрасывает К17, контактК15.2 ста­новится на само питание. При зтом К15.3 сбрасывает К17, контакт КМ включает через VD4 эл.магн. 32, так же включается 36, а 34 остается включенным. Происхо­дит опускание, и при достижении нижнего положения включается нижний концевик и процесс повторяется.

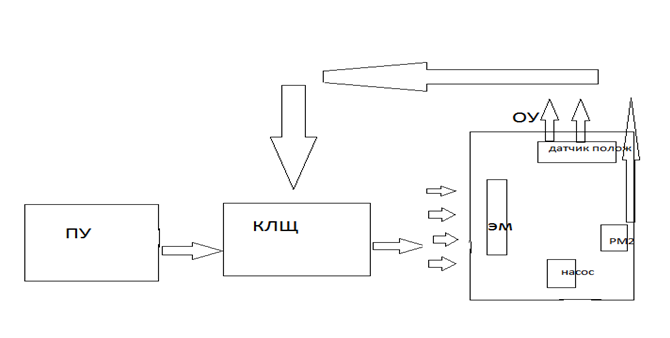

Рассмотрим функциональную схему, представленную на рисунке 16.

Рисунок 16 – функциональная схема

Система управления и формирования включает в себя: пульт управления, щит управления. На пульте расположены все органы управления и индикационные лампы, при этом все управления осуществляется через данный пульт. На щите формируются все команды управления процессом испытания. Сигнал подается с ПУ на КЛ Щит от КЛЩ сигнал поступает непосредственно на стенд. На стенде множество систем датчиков, исполнительных механизмов. Сигнал поступивший на стенд включив нужные устройства возвращается обратно в командно-логический щит.
