6 Инструменты и материалы, применяемые при монтаже элементов сау
При монтаже приборов и средств автоматизации применяется самый разнообразный инструмент - как серийно выпускаемый промышленностью, так и специально разработанный для этих целей.
Монтаж электропроводок и установок связан с выполнением таких трудоемких работ, как устройство в стенах и межэтажных перекрытиях гнезд для приборов скрытой проводки, пробивка сквозных отверстий, борозд, затяжка проводов в трубы, соединение жил и т.п. Эти работы могут выполняться ручным инструментом или механизированными средствами и приспособлениями.
Для оконцевания токопроводящих жил наконечники, а также соединения их в гильзах путем опрессования служат гидравлические (например ПГЭ-1), пороховые прессы и пресс – клещи (например ПК-1). Клещи состоят из прессующей части, блокирующего устройства и рукояток. Для оконцевания и соединения опрессованием проводов различных соединений в прессующей части клещей устанавливают сменные пуансоны и матрицы, соответствующие прессуемыми деталями. Опрессование происходит при сжимании рукояток клещей, при этом пуансон и матрица, обжимая находящуюся между ними гильзу или наконечник, прочно соединяют их с проводником.
Многооперационные клещи универсальные КУ-1 и комбинированные КН-5 служат для удаления изоляции, зачистки, изгибания и т.п. концов проводников. Первые применяют при монтаже электропроводок проводами ППВ, АППВ, АПН и др. Они заменяют кусачки, плоскогубцы, круглогубцы и монтерский нож. Клещами КН-5 при прокладке кабелей СРГ (АСРГ), НРГ (АНРГ), ВРГ(АВРГ), ВВГ, АВВГ и др. можно выполнять до пяти операций.
При прокладки проводов в трубах приходиться гнуть большое количество стальных труб, а затем затягивать в них провода. Эти работы выполняются с помощью ручного или гидравлического трубогиба – механизма, предназначенного для гнутья тонкостенных труб. Существует гидротрубогибы для изгибания труб диаметром до 20 мм и другого типа для изгибания труб диаметром до 50 мм.
Труборезом отрезают излишнюю часть трубы, выходящей из строительных конструкций – перекрытий, фундаментов и др. Необходимость такой резки диктуется оклонениями размеров при строительстве. Труборез состоит из электрошлифовальной машины и корпуса, внутри которого размещены суппорт с винтовой подачей, абразивный диск и зажимное устройство для закрепления механизма на отрезаемой трубе соединение жил и т.п. Эти работы могут выполняться ручным инструментом или механизированными средствами и приспособлениями.
6.1 Электрические шлифовальные машины
Шлифовальные машины предназначены для зачистки сварных швов, штамповок, очистки металлических конструкций от ржавчины и старой краски, для зачистки концов труб и листового металла перед сваркой, а также для резки труб и перфоизделий с помощью абразивного круга (за исключением плоскошлифовальных машин). Шлифовальные машины выпускается нескольких моделей – прямые, угольные и с гибким валом (см. рисунок 3).
Рисунок 3 - Шлифовальные машины
На данном рисунке используются следующие обозначения:
1 – армированный абразивный круг;
2 – корпус;
3 – выключатель.
6.2 Набор слесарного инструмента
Предназначен для монтажа опорных и несущих конструкций трубных и электрических проводок. Инструменты входящие в набор, укладывают футляр (см. рисунок 4).

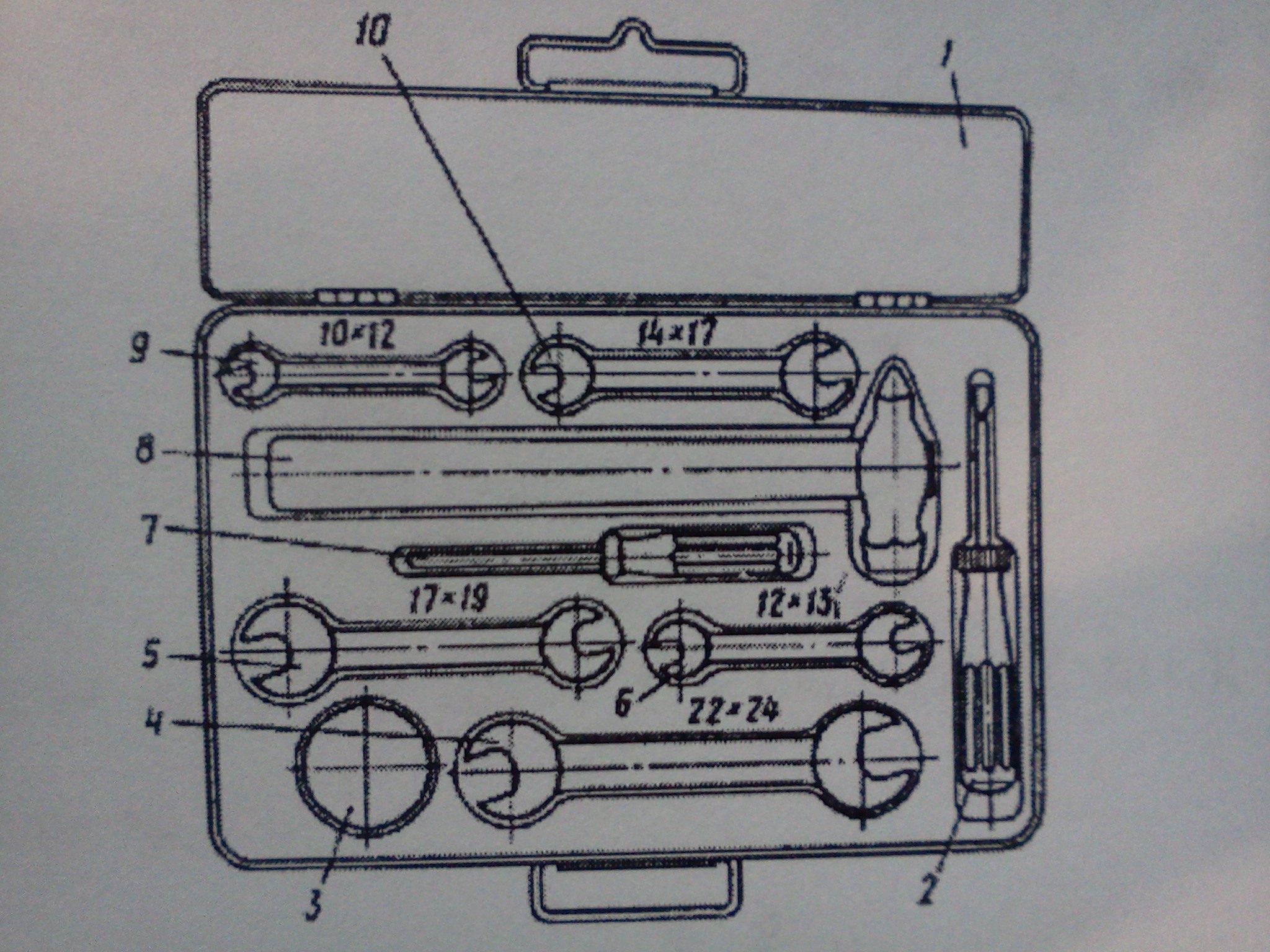

Рисунок 4 - Набор слесарного инструмента
На данном рисунке используются следующие обозначения:
1 - футляр;
2 – отвертка слесарно – монтажная;
3 – рулетка (1м);
4 – ключ 22х24 (2 шт.);
5 – ключ 17х19;
6 – ключ 12х13;
7 – отвертка с крестообразным шлицем;
8 – молоток 400 г;
9 – ключ 10х12;
10 – ключ 14х17.
6.3 Труборез для стальных и медных труб
Труборез предназначен для резки стальных труб диаметром от 15 до 50 мм под прямым углом к оси трубы. Габаритные размеры трубореза 400х100х45мм, масса 2,6 кг. (см. рисунок 5).

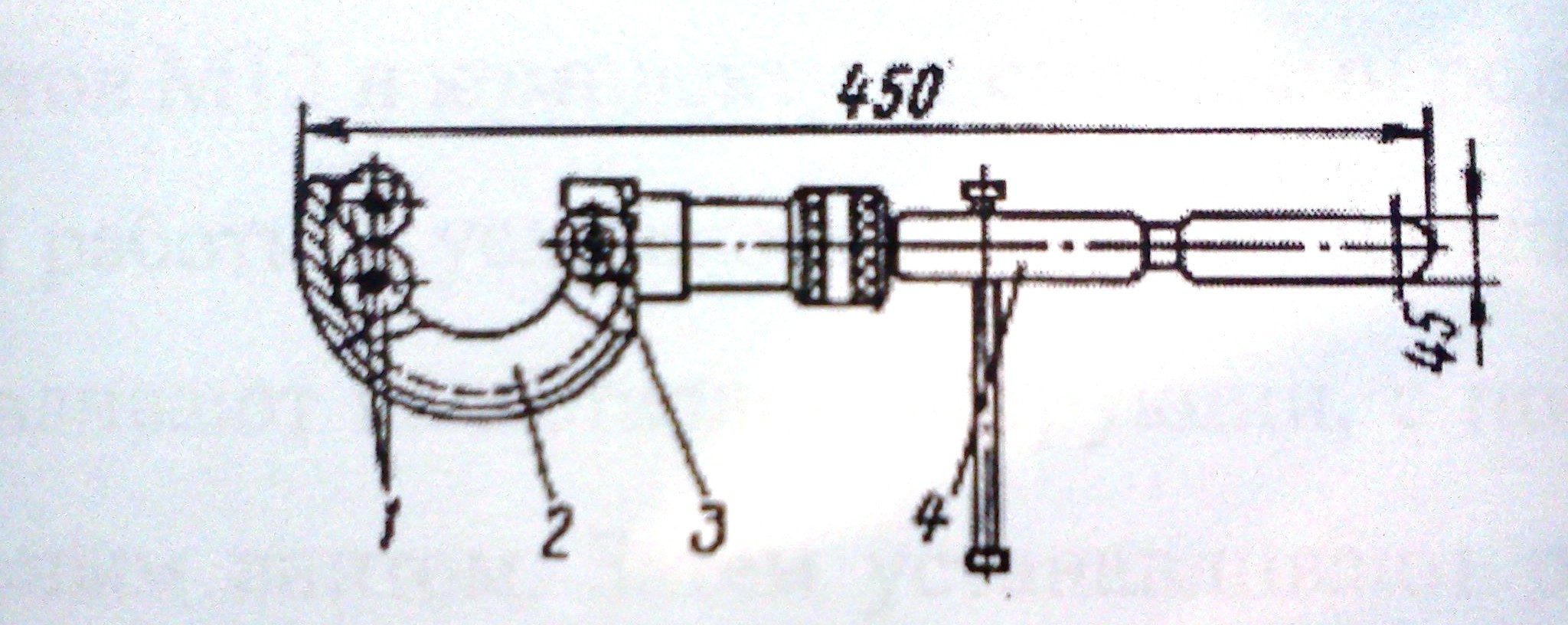

Рисунок 5- Труборез для стальных труб
На данном рисунке используются следующие обозначения:
1 – ролик;
2 – корпус;
3 – нож;
4 – ручка-винт с рычагом для подачи ножа.
Труборез предназначен для резки медных туб диаметром 8, 10, 12мм. Габаритные размеры трубореза 176х57х45 мм, масса 0,35кг.(см. рисунок 6).

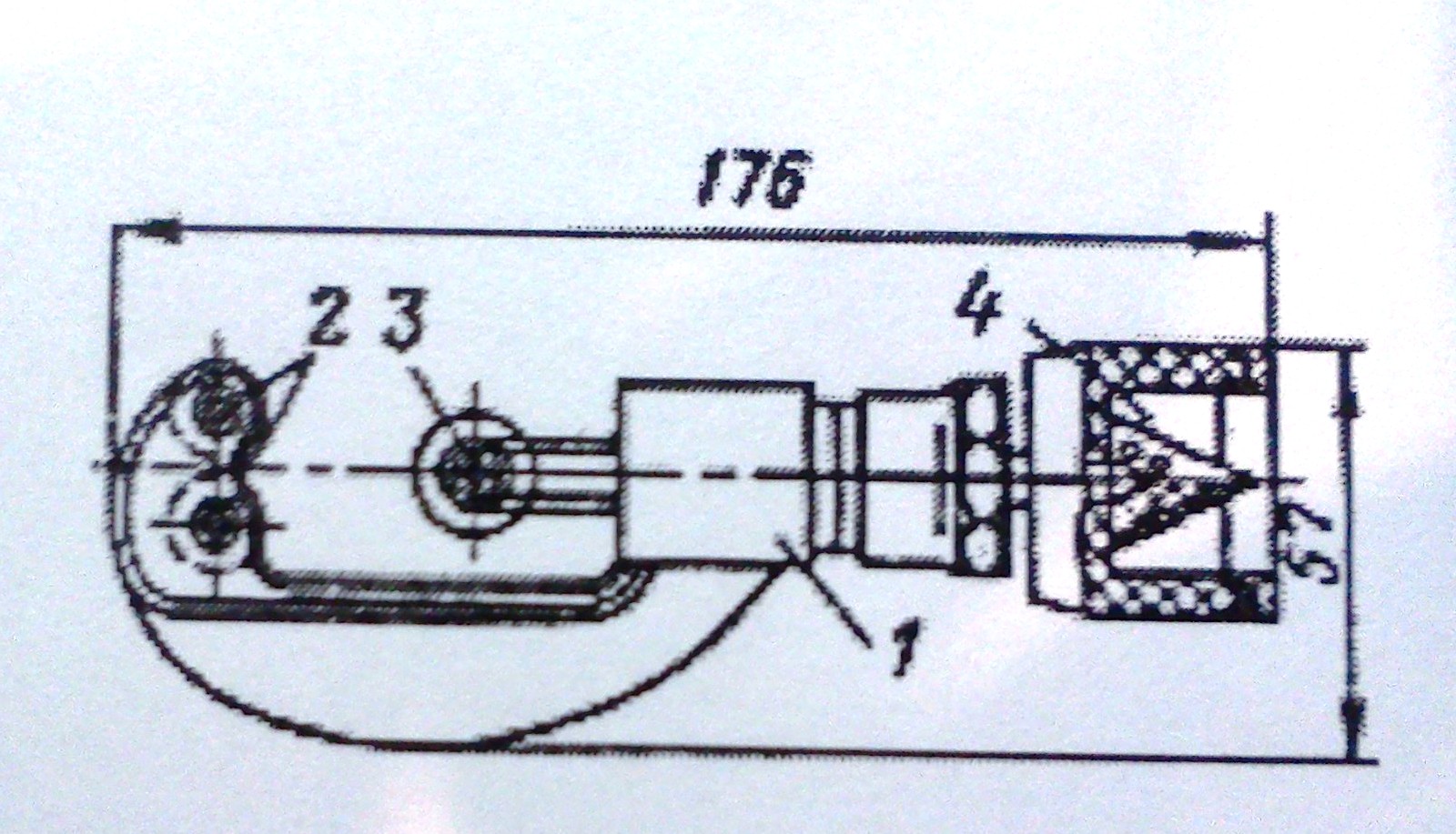

Рисунок 6 - Труборез для медных труб
На данном рисунке используются следующие обозначения:
1 – корпус;
2 - ролики (2шт.);
3 - нож;
4 – головка с райбером.
6.4 Трубогибы ручные
Для изгиба труб в зоне монтажа применяют ручные трубогибы (см. рисунок 7).

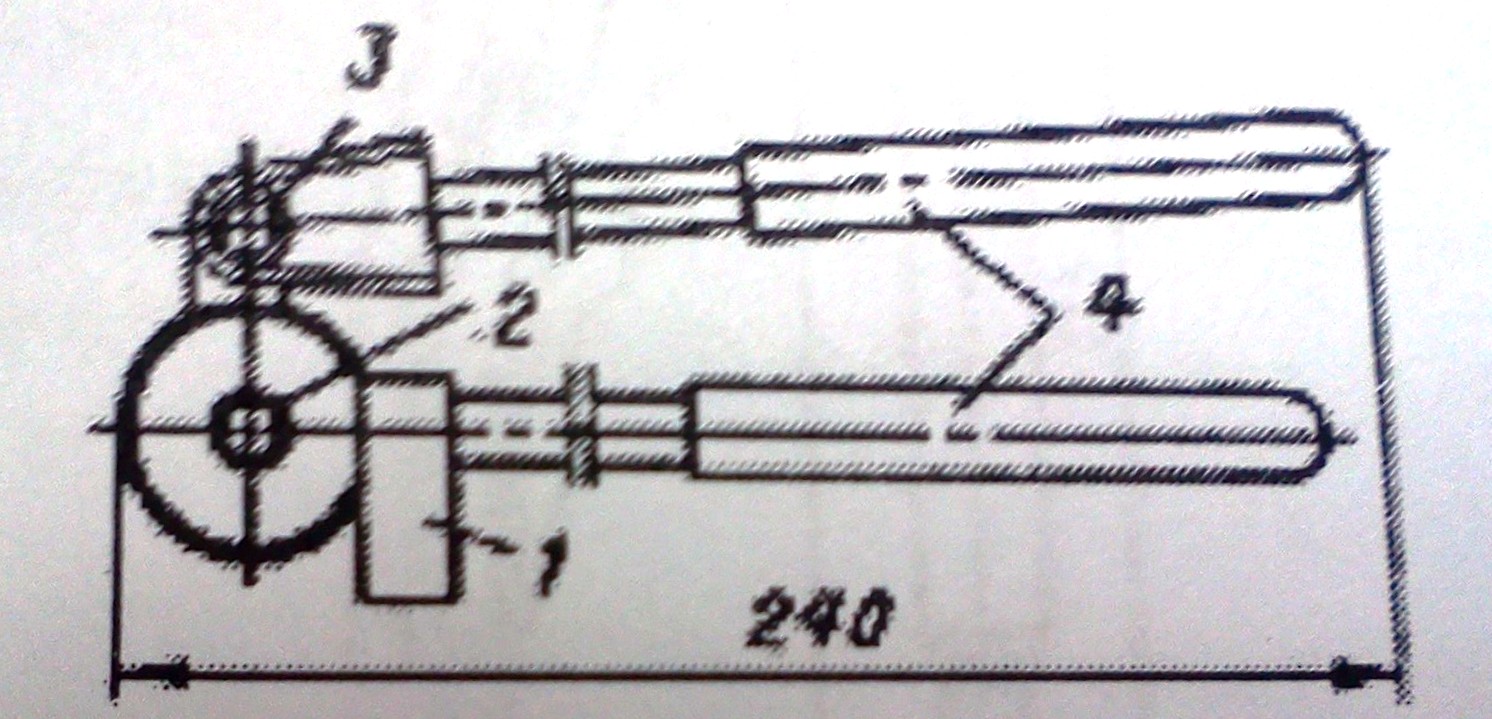

Рисунок 7 - Трубогиб для медных труб
На данном рисунке используются следующие обозначения:
1 – рычаги (2шт.);
2 – обжим;
3 – ролик;
4 – крюк для захвата трубы.

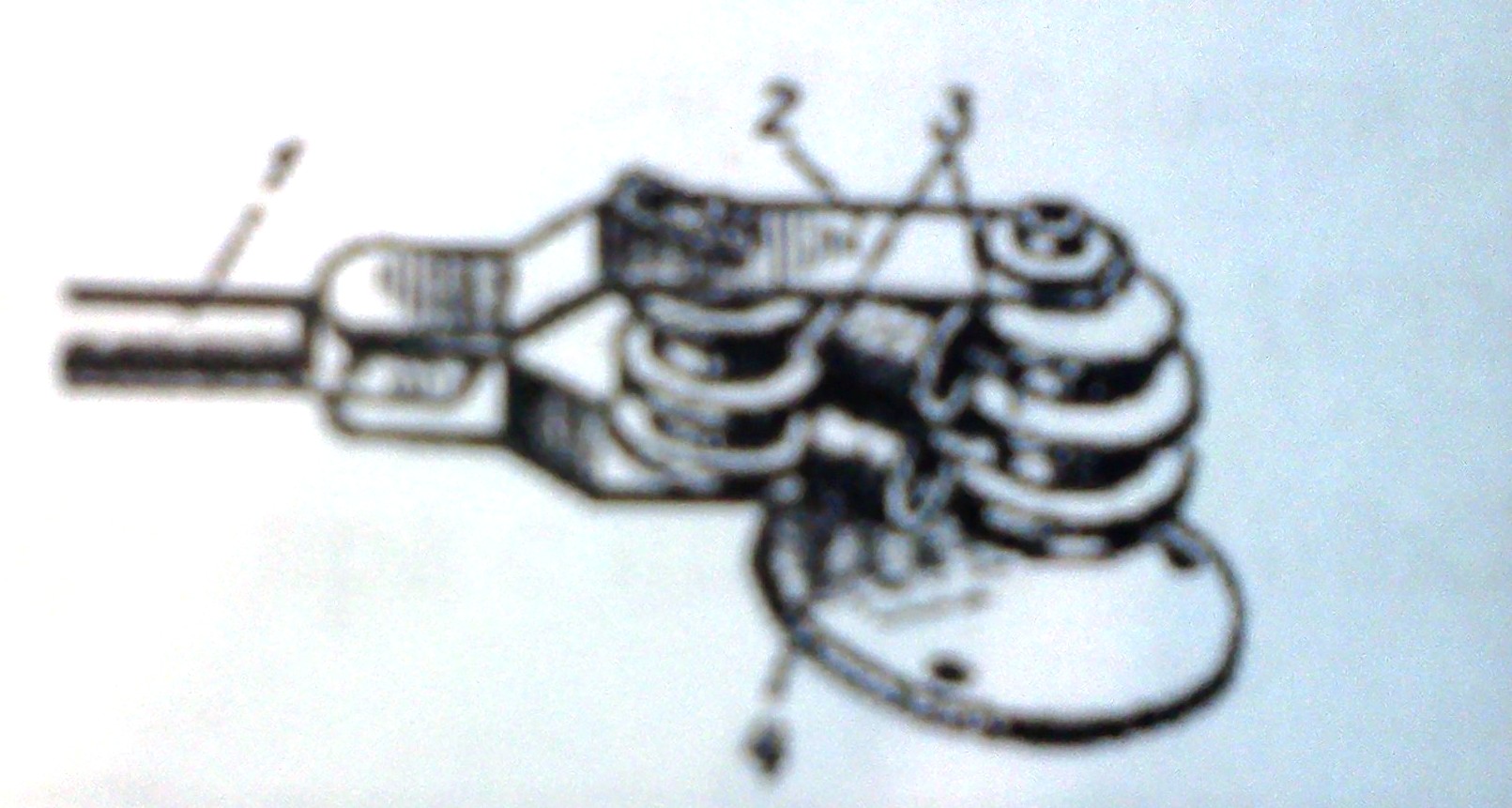

Рисунок 8 - Трубогиб рычажный ТРР-3
При гибки на трубогибе рычажном ТРР-3 конец трубы вводиться между роликами 3 и закрепляется крюком 4. Поворачивая обойму 2 с роликами при помощи рычага 1 вокруг неподвижного ролика, изгибают трубу радиусом, равным радиусу неподвижного ролика. Трубогиб крепят к основанию при помощи четырех болтов М12 и комплектуют сменными роликами.
Перед началом работы в условиях монтажной площадки трубогиб ТР10-16 устанавливают на металлоконструкции, с помощью струбцины и закрепляют специальным винтом. Затем устанавливают рукоятку в гибочный шаблон трубогиба, а удлинитель вставляют в рукоятку трубогиба.
6.5 Нож для надрезания полимерной оболочки кабеля НКП-2
Нож предназначен для надрезания и снятия полимерной оболочки кабеля при производстве монтажных работ (см. рисунок 9).
Рисунок 9 - Нож для надрезания полимерной оболочки кабеля НКП-2
6.6 Набор инструментов электромонтажника НЭ2
Набор инструментов укладывают в фултляр. Размеры футляра с набором 400х260х42 мм, масса 4,2 кг.

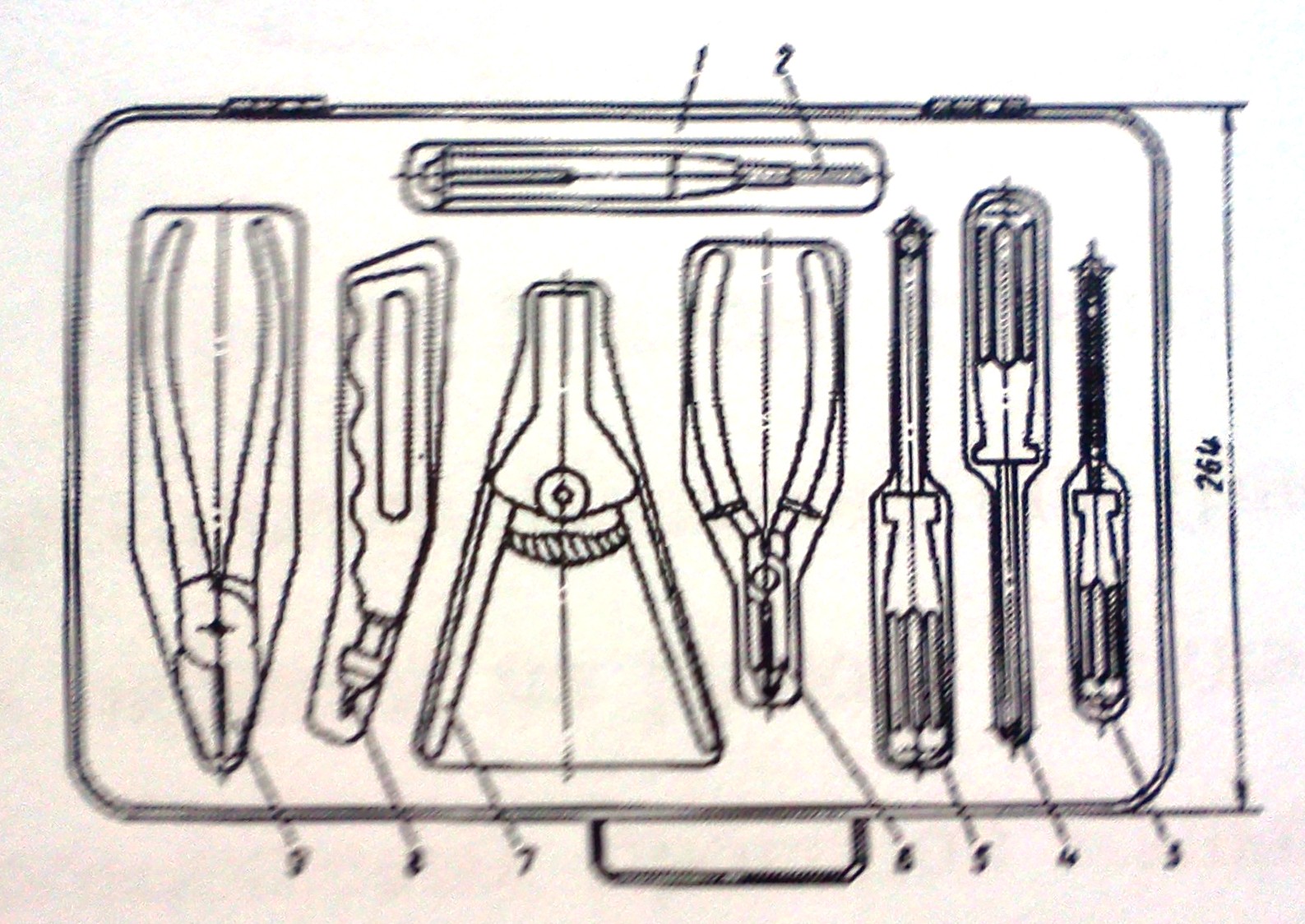

Рисунок 10 - Набор инструментов электромонтажника НЭ-У2
На данном рисунке используются следующие обозначения:
1 - футляр;
2 - индикатор напряжения с отверткой ИНО-1М;
3 - отвертка слесарно-монтажная;
4 - отвертка диэлектрическая;
5 - отвертка с крестообразным шлицем;
6 - клещи КК-2М;
7 - клещи ККСИ;
8 - нож НКП-2;
9 - плоскогубцы комбинированные.
Набор инструмента электромонтажника НЭУ2. Набор поставляется в чемодане. Для удобства пользования набором в чемодан укладывают сумку с наиболее часто используемыми инструментами. В комплект набора входят по 1 шт.: инструмент для снятия изоляции МБ-1ЗУ1; очки защитные открытые 02; пробник УП-71У3; метр складной металлический; отвертки 4 шт.; магнит постоянный 2 шт.; ключи гаечные ККБ-8 4 шт.
6.7 Нож монтерский
Нож НМ-ЗУ1 предназначен для снятия изоляции с проводов, кабелей, для зачистки жил и других аналогичных электромонтажных работ. Габаритные размеры в развернутом виде 205х11х24 мм, в сложенном виде 120х11х32 мм,
масса 0,17 кг. (см. рисунок 11)

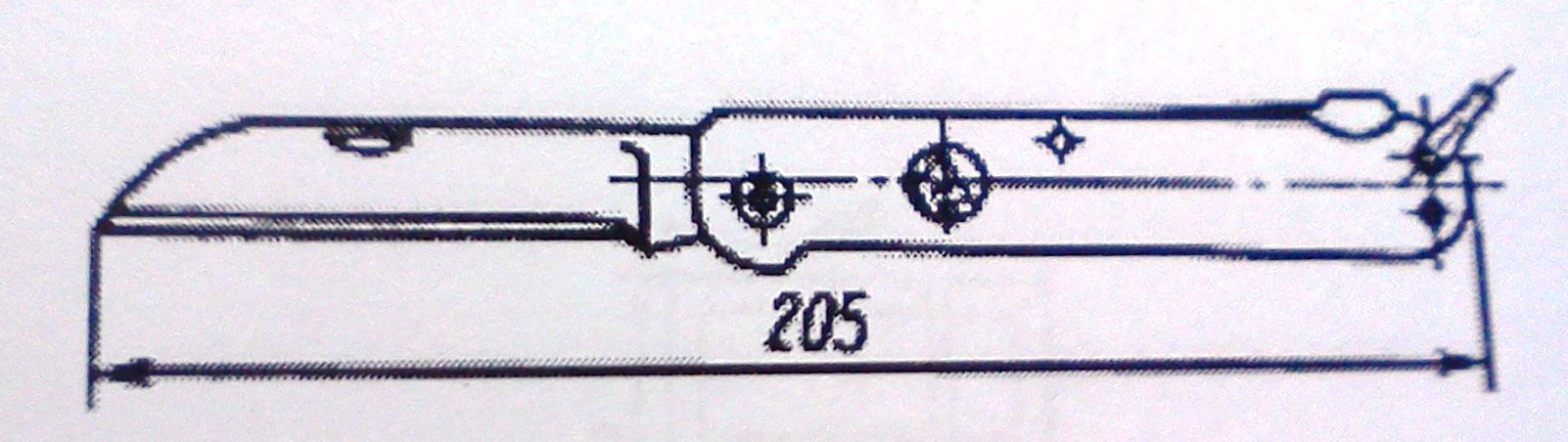

Рисунок 11 - Нож монтерский НМ-ЗУ1
6.8 Боковые кусачки
Боковые кусачки с эластичными чехлами на ручках предназначены для откусывания медных и алюминиевых проводов малых сечений при выполнении различных электромонтажных работ. Габаритные размеры 155х18х55 мм, масса 0,33кг. (см. рисунок 12).

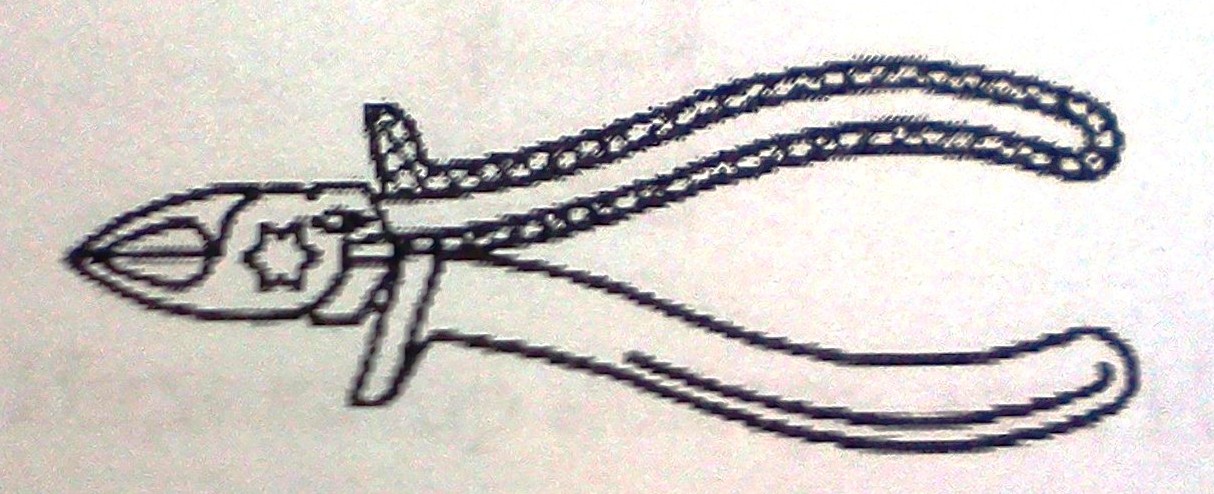

Рисунок 12 - Боковые кусачки
Плоскогубцы универсальные
Плоскогубцы универсальные монтажные с эластичными чехлами на ручках предназначены для зажима и откусывания медных и алюминиевых проводов малых сечений. Габаритные размеры 204х66х23 мм, масса 0,386 кг. (см. рисунок 13).

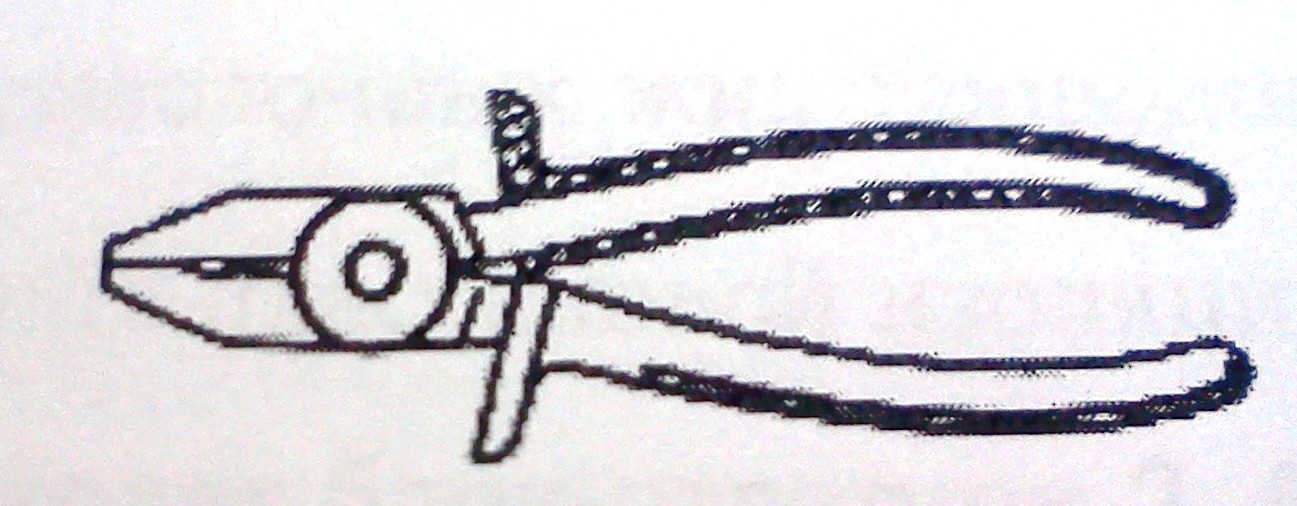

Рисунок 13 - Плоскогубцы универсальные
Отвертки с пластмассовой ручкой
Отвертки применяют для различных видов электромонтажных работ, выпускают по ГОСТ 17199-71 (см. рисунок 14).

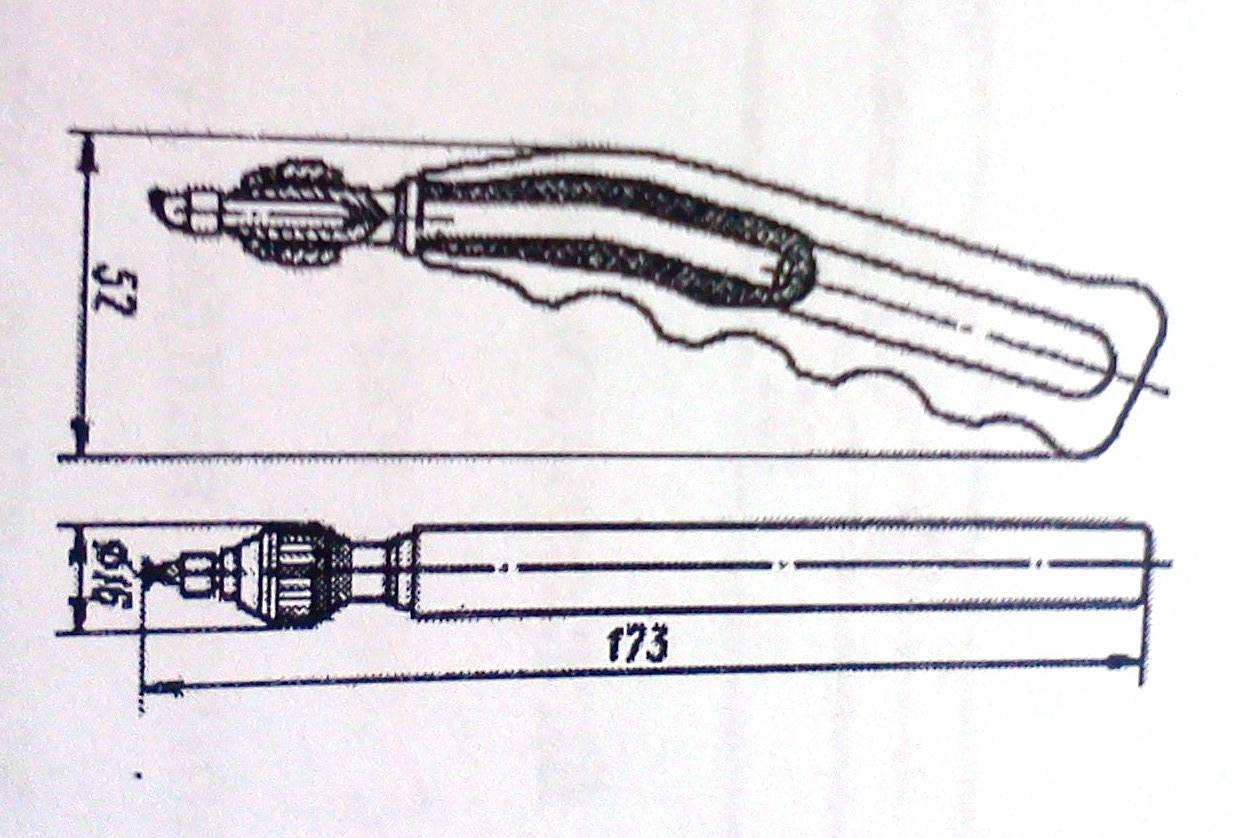

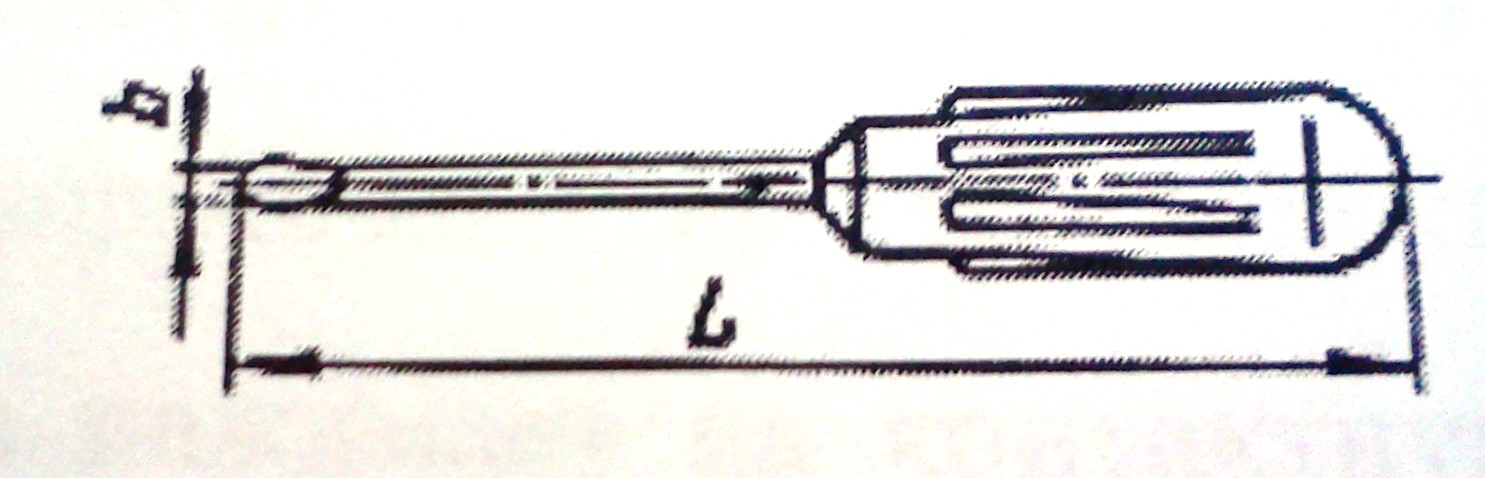

Рисунок 14 - Отвертка с пластмассовой ручкой
6.11 Индикатор номера жил ИНЖ-1
Индикатор номера жил ИНЖ-1 предназначен для отыскания тождественных жил многожильных кабелей и проводных жгутов перед подключением их электроаппаратуре. Индикатор имеет цифровую индикацию, исключающую неопределенность считывания номера жилы (см. рисунок 15).

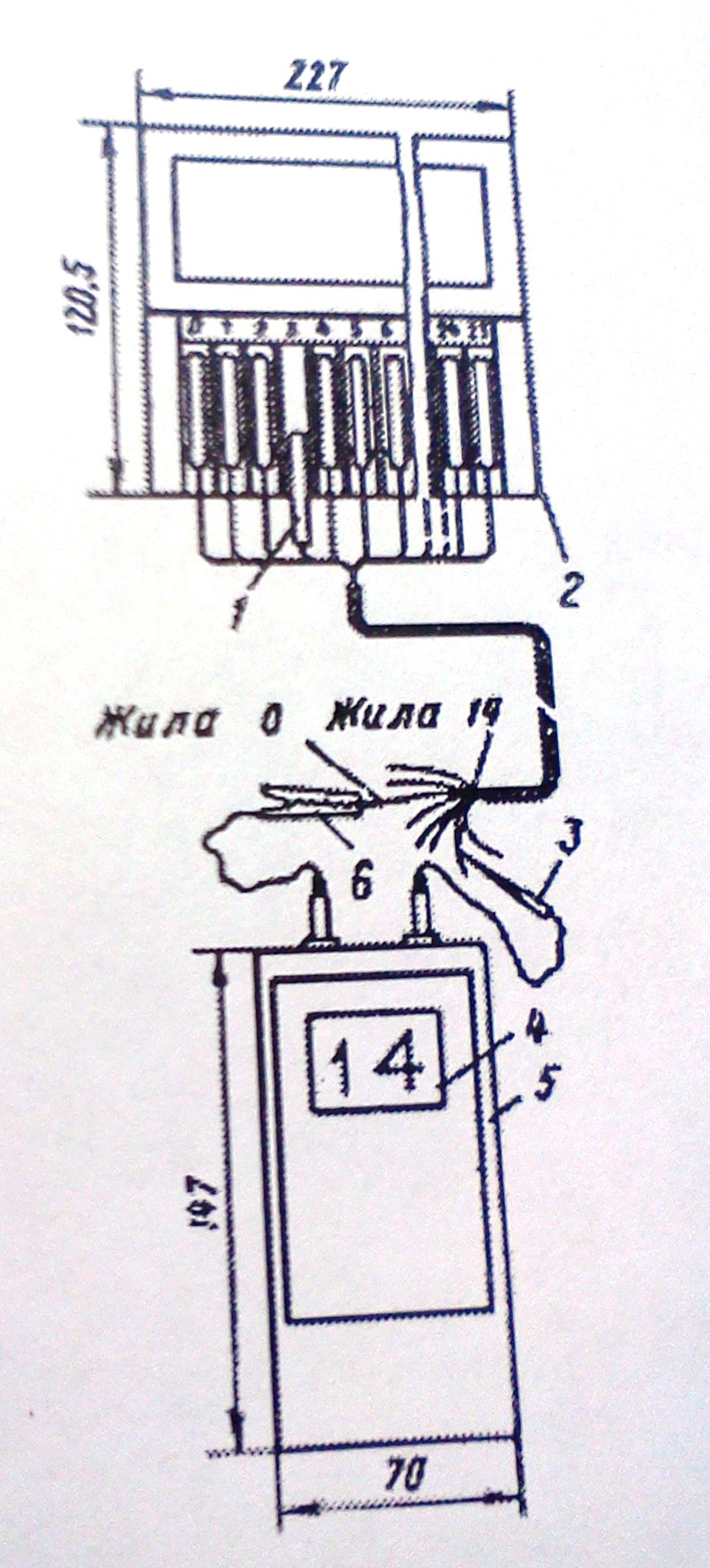

Рисунок 15 - Индикатор номера жил ИНЖ-1
Питание индикатора производится от встроенного герметичного аккумулятора 7Д-01 с номинальным напряжением 8,4В, обеспечивающего без подзарядки прозвонку более 200 цепей. Прозвонка кабеля производится одним человеком и вохможна даже без предварительной зачистки изоляции отдельных жил. Зажимы индикатора рассчитаны на подключение к ним медных и алюминиевых одно- и многопроволочных жил проводов или кабеля сечением от 0,35 до 2,5 мм в резиновой или пластиковой изоляции.
В комплект индикатора входят блок-ответчик 2, блок индикации 5 и два соединительных шнура. Блок-ответчик не имеет,собственного питания и размещается на необслуживаемом конце проверяемого кабеля. Блок-ответчик имеет 52 зажима, расположенных в два ряда. В верхнем ряду расположены зажимы О, 1, 2 -24 и 25, а в нижнем ряду - 26, 27 - 50 и 51. Жилы кабеля без зачистки изоляции на 10-15 мм вводят в гнезда, расположенные под зажимами, после этого планку зажима поворачивают на 180° вокруг оси, общей для всех зажимов. При повороте планка нажимает на контактную пластину с острым загнутым концом, который просекает изоляцию жилы, обеспечивая надежный контакт с металлом подключенной жилы. Планка зажима 1 показана в повернутом положении. К зажимам блока-ответчика присоединяют жилы кабеля в соответствии с выбранной произвольно нумерацией. К зажиму О подсоединяют жилу, выбранную в качестве общей нулевой. Блок индикации, имеющей табло цифровой индикации 4 и источник питания, подключают на противоположном конце кабеля, причем общий провод блока должен бьггь подсоединен к общей жиле О кабеля с помощью зажима 6 типа «крокодил».
Все электрические цепи индикатора находятся в обесточенном состоянии до момента касания щупом 3 с прозваниваемой жилы кабеля. Прибор не имеет выключателя питания и настроечных органов. Энергию аккумулятор расходует только в момент определения номера жилы кабеля.
