Государственное бюджетное образовательное учреждение среднего профессионального образования Нефтекамский машиностроительный колледж
ОТЧЕТ О ПРОИЗВОДСТВЕННОЙ ПРАКТИКЕ
по профилю специальности
База практики			Открытое акционерное общество «Нефтекамский автомобильный завод»
ППН АТ091.Х858 ОС
Специальность		220301 «Автоматизация технологических процессов и производств»
Студент		Хабибуллин Арсен Марселевич
Группа	АТ091					Форма обучения		очная
Руководитель от учебного заведения					(подпись)		З.М. Шагалиева
					(дата)
Руководитель от предприятия					(подпись)		П.Е. Яковлев
					(дата)
Оценка

Замечания

Содержание

1 Организация и структура службы киПиА на предприятии. Взаимосвязь службы киПиА с другими подразделениями предприятия

Основными задачами лаборатории КИПиА в ОАО «НефАЗ» является проведение капитального ремонта заводских СИ с последующей сдачей их в проверку или на калибровку.

Лаборатории КИПиА входят в состав Центральной лаборатории (ЦЛМ) ОАО «НефАЗ»,возглавляемой главным метрологом – начальником ЦЛМ. Структурно ЦЛМ входит в состав УСК (управление службой качества)

В состав лабораторий КИПиА входят:

- лаборатория по ремонту и калибровке СИ теплотехнических величин(манометры, термометры, терморегулятор ЦРТ-532, измерительный регулятор температуры ТРМ-201,)

- лаборатория по ремонту и калибровке СИ электрических величин(амперметры, вольтметры, ваттметры, варметры)

- лаборатория по ремонту и калибровке СИ расхода и уровня(счетчики газа, воды, расходомеры, уровнемеры, дифтонометры).

Взаимосвязь лаборатории КИПиА с другими подразделениями завода заключается в приемке СИ на ремонт (поверку, калибровку), оформлении технических заключений, в случае передачи СИ в ремонт в другие организации или на списание.

2 Описание технологического процесса, обслуживаемой линии, участка, цеха

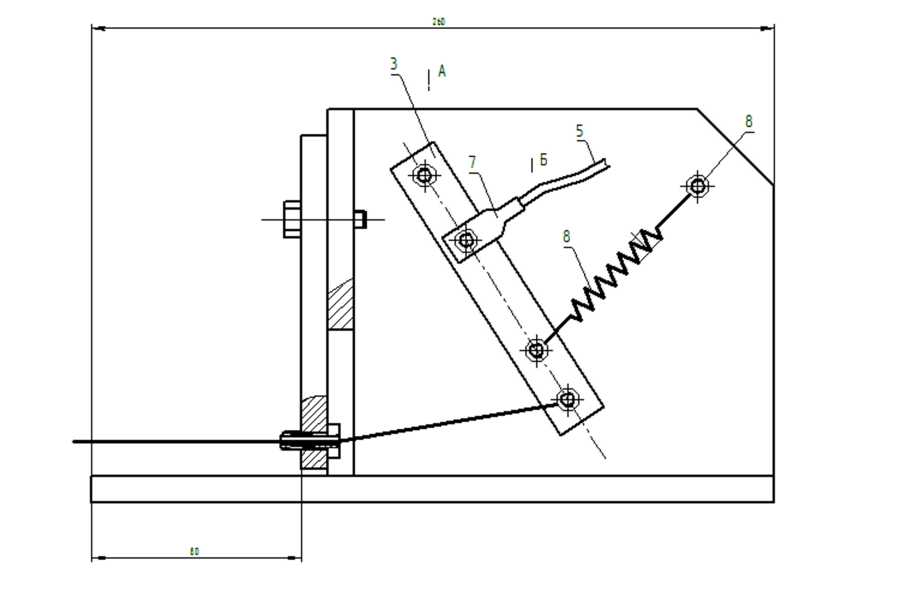

Установка предназначена для резки панелей ПСБ согласно тех. процессу, при этом возможно регулирование режущего элемента по высоте. Резка производится нагре­тым проводом, натянутым специальным устройством (см. рисунок 1.)

Рисунок 1 - Натяжное устройство

Нагревание происходит электрическим током, безопасного регулируемого напряжения не выше 29В.

3 Назначение и характеристики измерительных преобразователей и отборных устройств, применяемых на обслуживаемой линии, участке, цехе

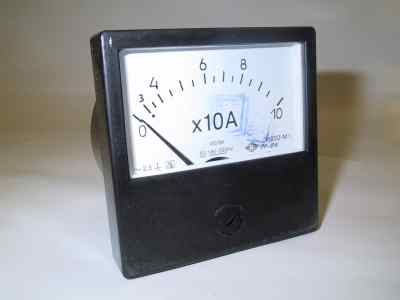

Рисунок 2 - Амперметр

На данном стенде измерительный прибор. Это амперметр предназначенный для измерения силы тока и напряжения в сетях переменного тока на передвижных и стационарных объектах. Температурный диапазон надежной эксплуатации от минус 50 до плюс 60 °С, относительная влажность 95% (при температуре 35 °С). Приборы вибро- и ударопрочные. По способу преобразования электрической энергии в механическую энергию перемещения подвижной части и по конструктивным особенностям измерительного механизма приборы относятся к электромагнитным. Действие приборов основано на взаимодействии подвижного сердечника с магнитным полем, создаваемым при прохождении тока по виткам обмотки неподвижной катушки. Основу измерительного механизма приборов составляют: подвижной сердечник, выполненный из ферромагнитного материала и укрепленный на оси с указателем, и неподвижная катушка, в обмотке которой при прохождении электрического тока образуется магнитное поле с напряженностью, пропорциональной протекаемому току. Ось с кернами опирается на подпятники, укрепленные в обойме. Успокоение подвижной части воздушное.

Технические характеристики:

• пределы измерения: 0,1; 0,3; 0,5; 1; 2; 3; 5; 10; 20; 30; 50; 10/5; 20/5; 30/5; 50/5; 75/5; 100/5; 150/5; 200/5; 300/5; 400/5; 600/5; 800/5; 1000/5; 1500/5; 2000/5; 3000/5; 4000/5; 5000/5 А;

• способ включения: непосредственный/с трансформатором тока 1/5 А;

• класс точности, %: 2,5;

• номинальная частота, Гц: 50; 60; 180-550; 800; 1000;

• условия эксплуатации: От минус 50ºС до плюс 60ºС, относительная влажность 95 % (при 35ºС). Вибро- и ударопрочные;

• габаритные размеры, мм: 80х80х70;

• масса, кг, не более: 0,25.
