4.6. Выбор стиля объектов
Выделим
на карте заданную область. Для этого
воспользуемся инструментом полилиния
и обведем эту область по линиям сетки.
Параметры линии задаются с помощью
инструмента
.
Затем изменим параметры линии
/Настройки/Режимы/Стили/Линия/
в соответствии с рис. 7.
После этого инструментом полилиния обведем отрезки дорог 1-4 категорий в заданной области. Отрезки должны начинаться и заканчиваться в узловых точках сети дорог (перекрестки, развилки, населенные пункты, тупики и т.п.) в соответствии с рис. 8.
Затем
нужно создать новый слой Узлы
с полями
Номер
и Название.
Первое поле целого типа, индексированное.
Второе поле – символьный тип длиной,
например, 15 символов. Узлы изобразить
кружками на карте (для получения круга
нужно пользоваться инструментом эллипс
и держать при рисовании клавишу Shift.
Внутри кружков поставить их номера
инструментом текст
.
Должна получиться карта в соответствии
с рис. 8.

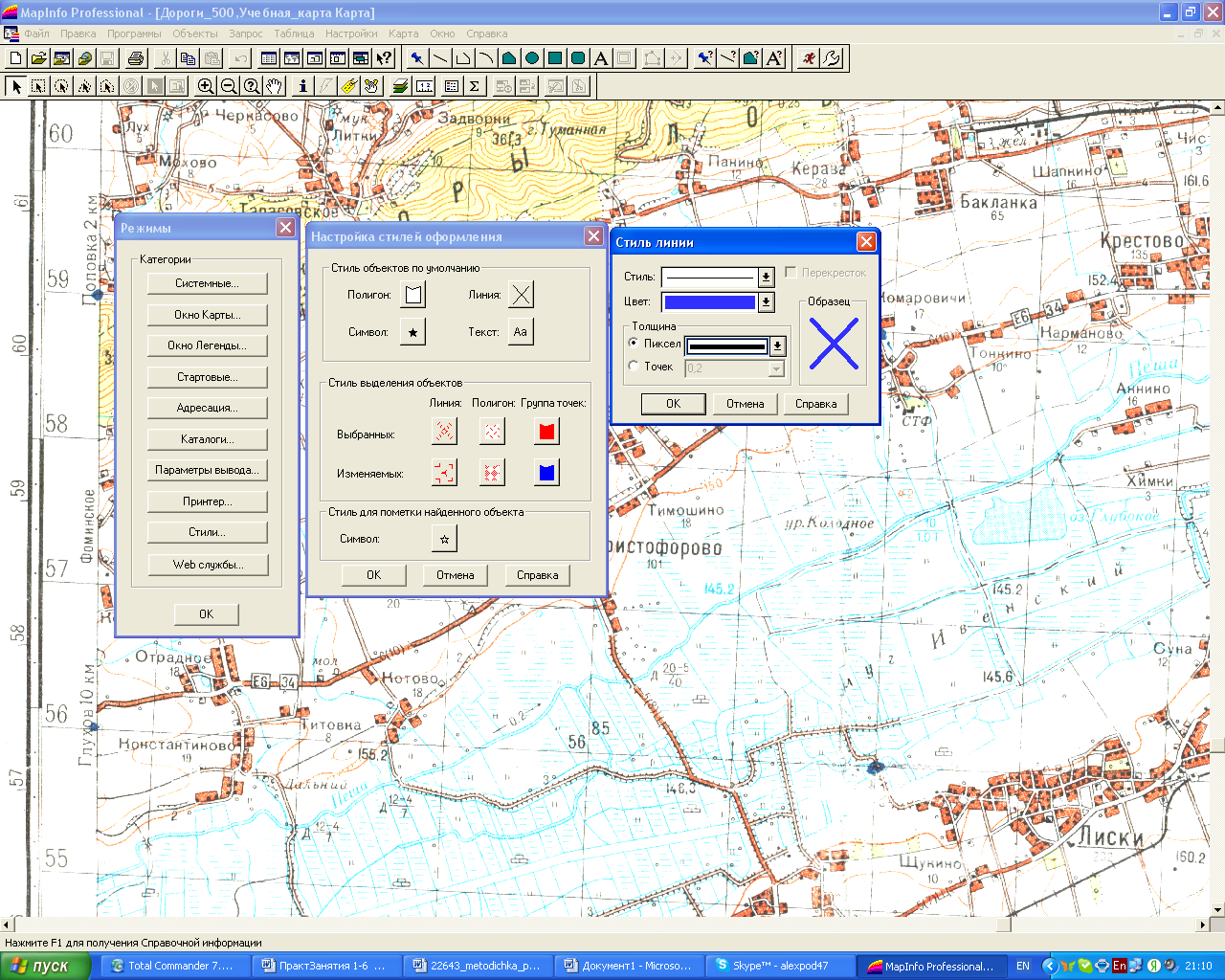

Рис. 7. Настройка стиля линий
Рис. 8. Фрагмент векторной дорожной сети
Растровый
слой теперь можно удалить или сделать
невидимым. Если инструментом выделения
объекта
дважды щелкнуть на отрезке дороги, то
откроется окно (рис. 8) в котором указана
длина отрезка (отрезок между узлами
2-9).
Порядок выполнения работы
Изучить теоретическую часть работы.
В соответствии со своим номером в журнале студент должен выбрать из табл. 1 координаты вершин диагонально расположенных углов «прямоугольной» области топографической карты и определить на карте эту область
Таблица 1
Варианты заданий
Номер по журналу |
Координаты первого угла |
Координаты второго угла |
Номер по журналу |
Координаты первого угла |
Координаты второго угла |
1 |
сев.-зап. угол |
5968; 11687 |
14 |
5965; 11692 |
5968; ПОК |
2 |
5965; ЛОК |
5968; 11687 |
15 |
5965; 11692 |
5962; ПОК |
3 |
5965; ЛОК |
5962; 11687 |
16 |
5959; 11692 |
5962; ПОК |
4 |
5959; ЛОК |
5962; 11687 |
17 |
5959; 11692 |
5956; ПОК |
5 |
5959; ЛОК |
5956; 11687 |
18 |
НОК; 11692 |
5956; ПОК |
6 |
юго-зап. угол |
5956; 11687 |
19 |
сев.-зап. угол |
5965; 11685 |
7 |
5968; 11687 |
ВОК; 11692 |
20 |
5959; ЛОК |
5965; 11685 |
8 |
5968; 11687 |
5965; 11692 |
21 |
5959; ЛОК |
НОК; 11686 |
9 |
5962; 11687 |
5965; 11692 |
22 |
5965; 11685 |
5959; 11688 |
10 |
5962; 11687 |
5959; 11692 |
23 |
НОК; 11686 |
5959; 11689 |
11 |
5956; 11687 |
5959; 11692 |
24 |
5965; 11689 |
ВОК; 11693 |
12 |
5956; 11687 |
НОК; 11692 |
25 |
5965; 11689 |
5959; 11693 |
13 |
ВОК; 11692 |
5968; ПОК |
26 |
НОК; 11689 |
5959; 11693 |
Примечание. ВОК, НОК, ЛОК, ПОК - соответственно верхний, нижний, левый и правый обрезы карты.
Сделать на ксероксе копию своей области карты.
Выделить на копии и обозначить кружками с порядковыми номерами характерные узлы дорожной сети (населенные пункты, развилки, концевые точки дорог на границах области, окончание обустроенных дорог и т.п.). В качестве узла населенного пункта принять точку в середине этого пункта. В случае крупного населенного пункта его дорожную сеть следует показать подробно. Учитывать все дороги, кроме проселочных.
Заполнить табл. 2
