МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ

Запорізький національний технічний університет

Методичні вказівки

до лабораторних робіт з дисципліни «Мікросхемотехніка»

для студентів спеціальності 6.170102 – «Системи технічного захисту інформації» усіх форм навчання

2010

Методичні вказівки до лабораторних робіт з дисципліни «Мікросхемотехніка» для студентів спеціальності 6.170102 – «Системи технічного захисту інформації» усіх форм навчання /Укл: С.М. Романенко - Запоріжжя: ЗНТУ, 2009. - 34 с.

Укладач: С.М. Романенко, доцент, к.ф.-м.н.

Рецензент: Л.М. Карпуков, професор, д.т.н.

Відповідальний

за випуск: С.М. Романенко, доцент, к.ф.-м.н.

Затверджено

На засіданні кафедри «Захист інформації»

Протокол № 3 від 23.11 2010р.

ЗМІСТ

Вступ. Загальна характеристика системи EWB (Electronics Workbench) .………………………………………………………. 4

Лабораторна робота №1…………………………………………. 6

Проектування фільтрів на зосереджених елементах.

Лабораторна робота № 2………………………………………… 15

Дослідження операційних підсилювачів.

Лабораторна робота № 3………………………………………… 20

Дослідження підсилювачів з безпосередніми зв’язками між каскадами.

Лабораторна робота № 4………………………………………… 31

Дослідження RC-автогенераторів.

Введение

Данный цикл лабораторных работ посвящен изучению методов разработки пассивных и активных электрических цепей с помощью систем автоматизированного проектирования электронных схем. В процессе работы студенты приобретают навыки построения и анализа схем на сосредоточенных компонентах в среде автоматизированной системы Electronics Workbench (EWB).

Цель работ: Освоить программный пакет EWB. Научиться строить электрические схемы на сосредоточенных элементах, ознакомится с библиотеками элементов, освоить принципы редактирования элементов, научиться пользоваться измерительными приборами, задавать частотные диапазоны, исследовать характеристики разрабатываемых схем.

Общая характеристика системы EWB

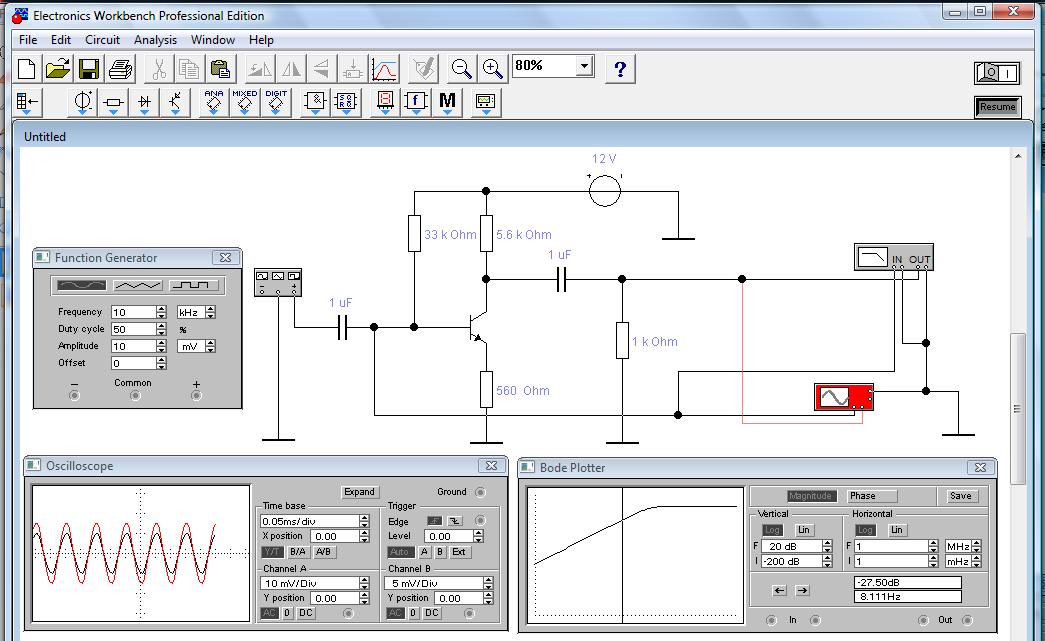

Ниже на рисунке показано рабочее поле системы EWB.

На рабочем поле представлены основные приборы, используемые при моделировании и анализе схем: функциональный генератор, двухлучевой осциллограф и измеритель амплитудно-частотных (АЧХ) и фазо-частотных (ФЧХ) характеристик (плоттер).

Функциональный генератор имеет следующие органы управления:

Кнопки выбора формы сигнала;

Frequency – регулятор частоты;

Amplitude – регулятор амплитуды;

Offset – регулятор уровня постоянной составляющей;

Duty cycle – регулятор коэффициента заполнения.

Регулятор коэффициента заполнения Duty cycle действует только на прямоугольный и треугольный сигналы и позволяет изменять длительность импульса в пределах периода следования. Например, при установке 50% длительность импульса будет равняться половине периода.

Двухлучевой осциллограф имеет каналы А и В для одновременного наблюдения двух сигналов.

Органы управления каналов А и В:

V/div установка масштаба по вертикальной оси (вольт на деление);

Y pos – установка начального смещения луча;

AC – закрытый вход (сигнал без постоянной составляющей);

DC открытый вход (сигнал с постоянной составляющей);

O закороченный вход.

Органы управления разверткой лучей:

Time base – установка скорости развертки (секунда на деление);

X pos – установка начального смещения луча;

Y/T – внутренняя развертка, на экране лучи А и В;

B/A – на экране луч В, развертка от канала А;

A/B – на экране луч А, развертка от канала В.

Органы управления синхронизацией:

AUTO – автоматическая синхронизация;

A – синхронизация от канала А;

B – синхронизация от канала В;

EXT – внешняя синхронизация;

EDGE – запуск передним и задним фронтом импульса;

LEVEL – установка уровня запуска развертки.

Дополнительная возможность – нажатие кнопки Expand обеспечивает полноэкранный режим просмотра осциллограмм, снятие числовых значений с помощью двух визирных линий, а также запись результатов расчета (кнопка SAVE). Возврат к исходному состоянию экрана осуществляется кнопкой REDUCE.

Плоттер имеет следующие кнопки управления:

Magnitude – режим измерения АЧХ;

Phase – режим измерения ФЧХ;

Lin – линейный масштаб;

Log – логарифмический масштаб;

F – конечное значение интервала;

I – начальное значение интервала.

Прибор снабжен также кнопками управления визирной линей для снятия числового значения частоты на горизонтальной оси и соответствующего ему значения измеряемой характеристики. АЧХ измеряется в разах или децибелах, ФЧХ – в градусах. Визирную линию можно перемещать также непосредственно «мышью».

Лабораторная работа №1
