1 Общая характеристика курсовой работы

Цель курсовой работы - приобретение навыков автоматизированного решения основных задач схемотехнического проектирования, включающих в себя моделирование, анализ и оптимизацию электронных схем.

Задачи курсовой работы:

• изучить и применить на практике методику эскизного (приближенного) расчета электронных схем;

• изучить и применить на практике методику составления математических моделей компонентов радиоэлектронных схем;

• изучить математическое и программное обеспечение, используемое в системах автоматизированного проектирования при составлении математических моделей электронных схем, анализе и оптимизации их характеристик;

• изучить методику формализованной постановки задач схемотехнического проектирования в системах автоматизированного проектирования;

• приобрести опыт решения инженерных задач по проектированию схем с использованием систем автоматизированного проектирования.

В курсовой работе производится проектирование двухкаскадного транзисторного усилителя с непосредственными связями.

Маршрут выполнения курсовой работы состоит из следующих этапов:

1.1 Анализ технического задания, подбор литературы (срок исполнения - 1 неделя);

1.2 Расчет параметров модели заданных типов транзисторов (срок исполнения - 3 недели);

1.3 Анализ и оптимизация режима работы усилителя по постоянному току (срок исполнения - 2 недели);

1.4 Анализ и оптимизация характеристик усилителя в частотной области (срок исполнения 2 недели);

1.5 Коррекция частотных характеристик усилителя (срок исполнения - 2 недели);

1.6 Анализ вариантов схемы усилителя во временной области (срок исполнения - 2 недели);

1.7 Оформление пояснительной записки (срок исполнения - 2 недели).

Общая продолжительность выполнения курсовой работы 14 недель.

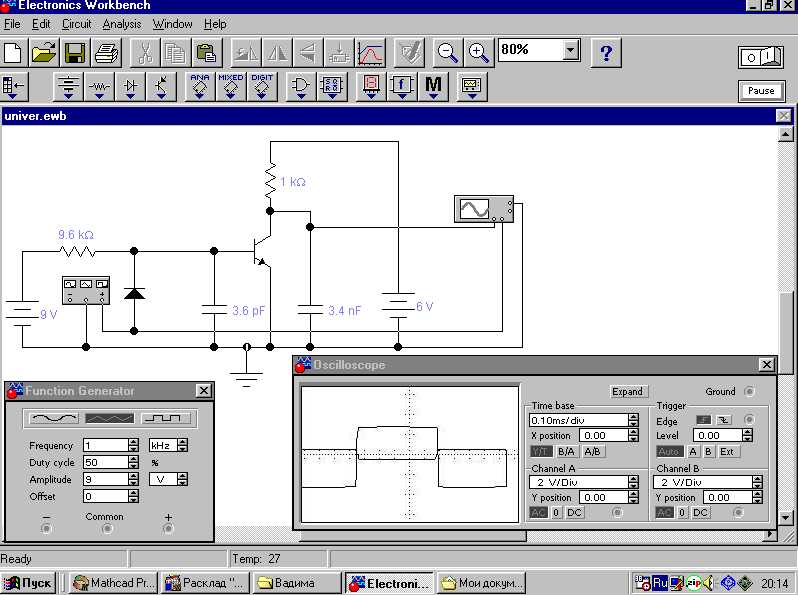

Курсовая работа выполняется с помощью системы автоматизированного проектирования электронных схем Electronics Workbench (EWB). Рабочая панель системы представлена на рис. 1.1.

Рисунок 1.1 – Рабочая панель системи

2 Техническое задание

Варианты задания приведены в таблице 2.1, а на рис.2.1 - 2.10 приведены исследуемые схемы. Вариант задания определяется по последним четырём цифрам номера студенческого билета. Например, если номер билета 00493512, то для 8-й по порядку цифры номера данные беруться из 2-й строки таблицы, для 7-й цифры номера – из 1-й строки, для 6-й цифры номера – из 5-й строки, для 5-й цифры номера – из 3-й строки.

Таблиця 2.1 Варианты технического задания

Цифры номера билета	Последние по порядку цифры номера студенческого билета
	5-а		6-а	7-а	8-а
	Требования на АЧХ		Питание, Eп(B)	Тип транзистора	Схема
	Полоса частот	Підси-лення
1	0.8F-1.2F	0.9Kmax	12	КТ 301А	Рис.2.1
2	0.6F-1.0F	0.95Kmax	10	КТ 315А	Рис.2.2
3	0.8F-1.2F	0.9Kmax	12	КТ 316А	Рис.2.3
4	0.6F-1.0F	0.95Kmax	10	КТ 317А	Рис.2.4
5	0.8F-1.0F	0.9Kmax	9	КТ 318А	Рис.2.5
6	0.8F-1.0F	0.95Kmax	10	КТ 324А	Рис.2.6
7	1.0F-1.4F	0.9Kmax	12	КТ 325А	Рис.2.7
8	1.0F-1.4F	0.95Kmax	9	КТ 331А	Рис.2.8
9	0.8F-1.1F	0.9Kmax	12	КТ 332А	Рис.2.9
0	0.8F-1.1F	0.95Kmax	9	КТ 339А	Рис.2.10

Дополнительные данные:

внутреннее сопротивление источника питання Ом;

внутреннее сопротивление источника входного сигнала Ом;

амплитуда входного сигнала мВ;

сопротивление нагрузки усилителя КОм;

емкость разделительных конденсаторов мкФ;

емкость конденсатора фільтра мкФ.

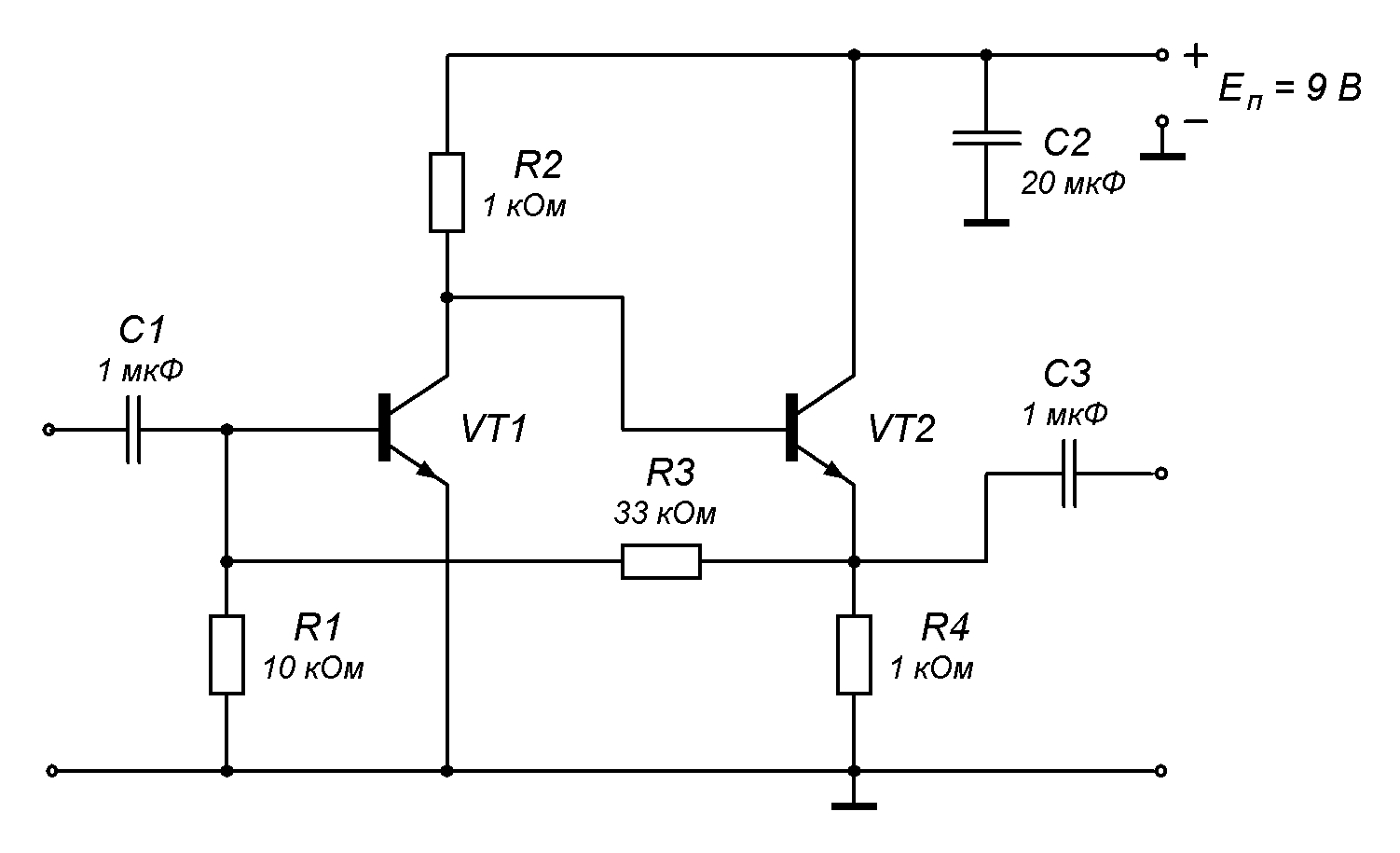

Рисунок 2.1 Рисунок 2.2

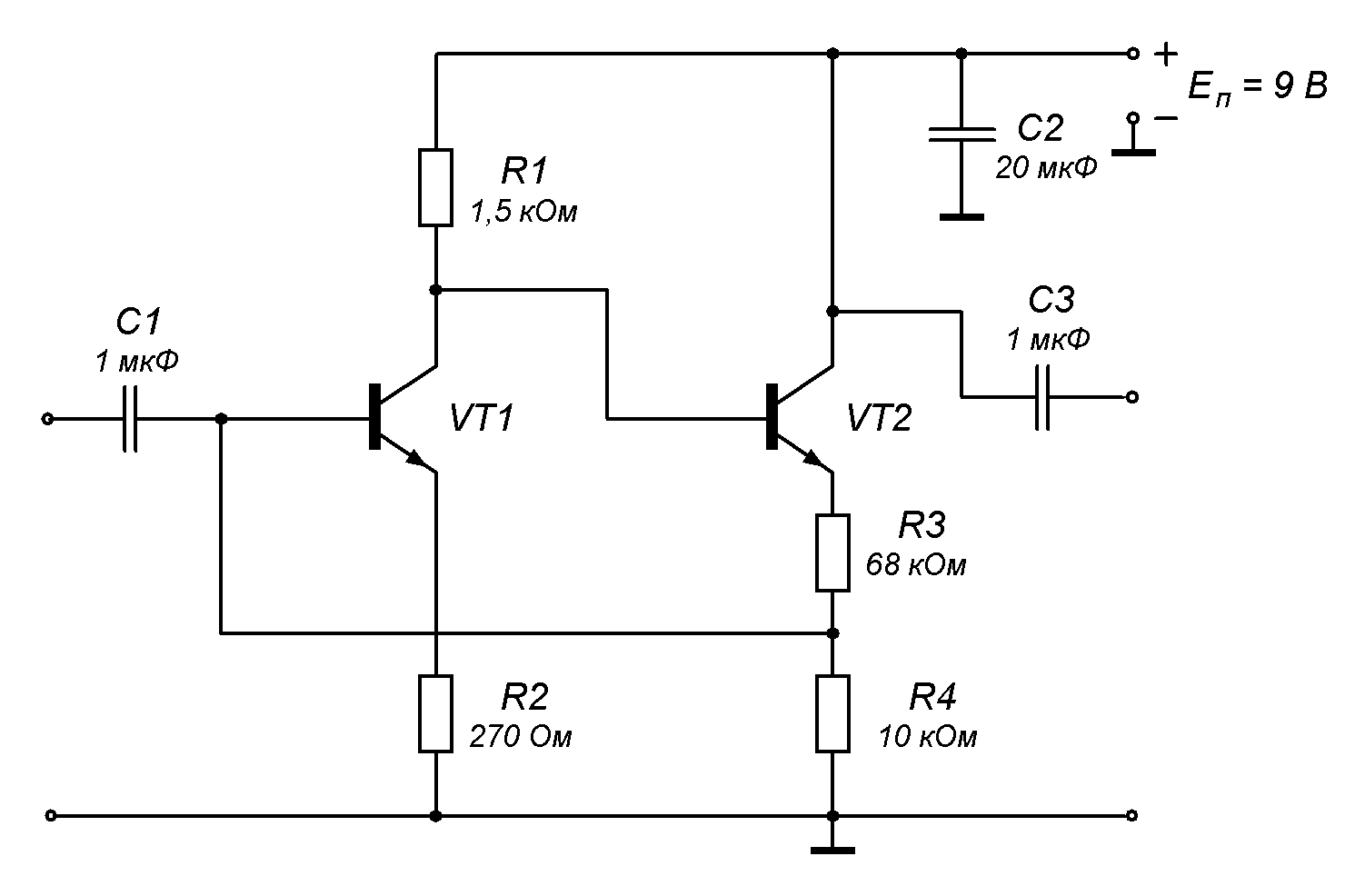

Рисунок 2.3 Рисунок 2.4

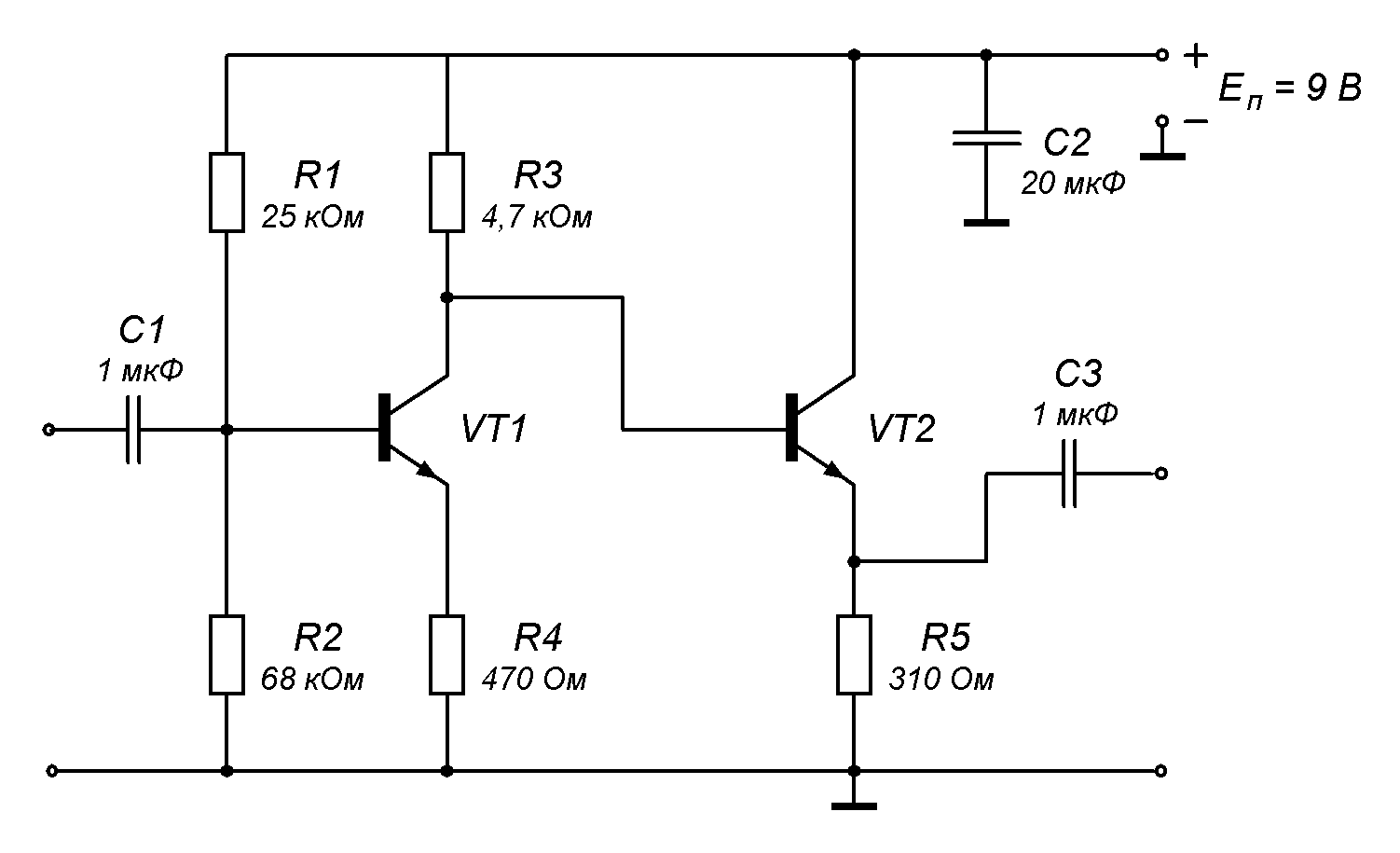

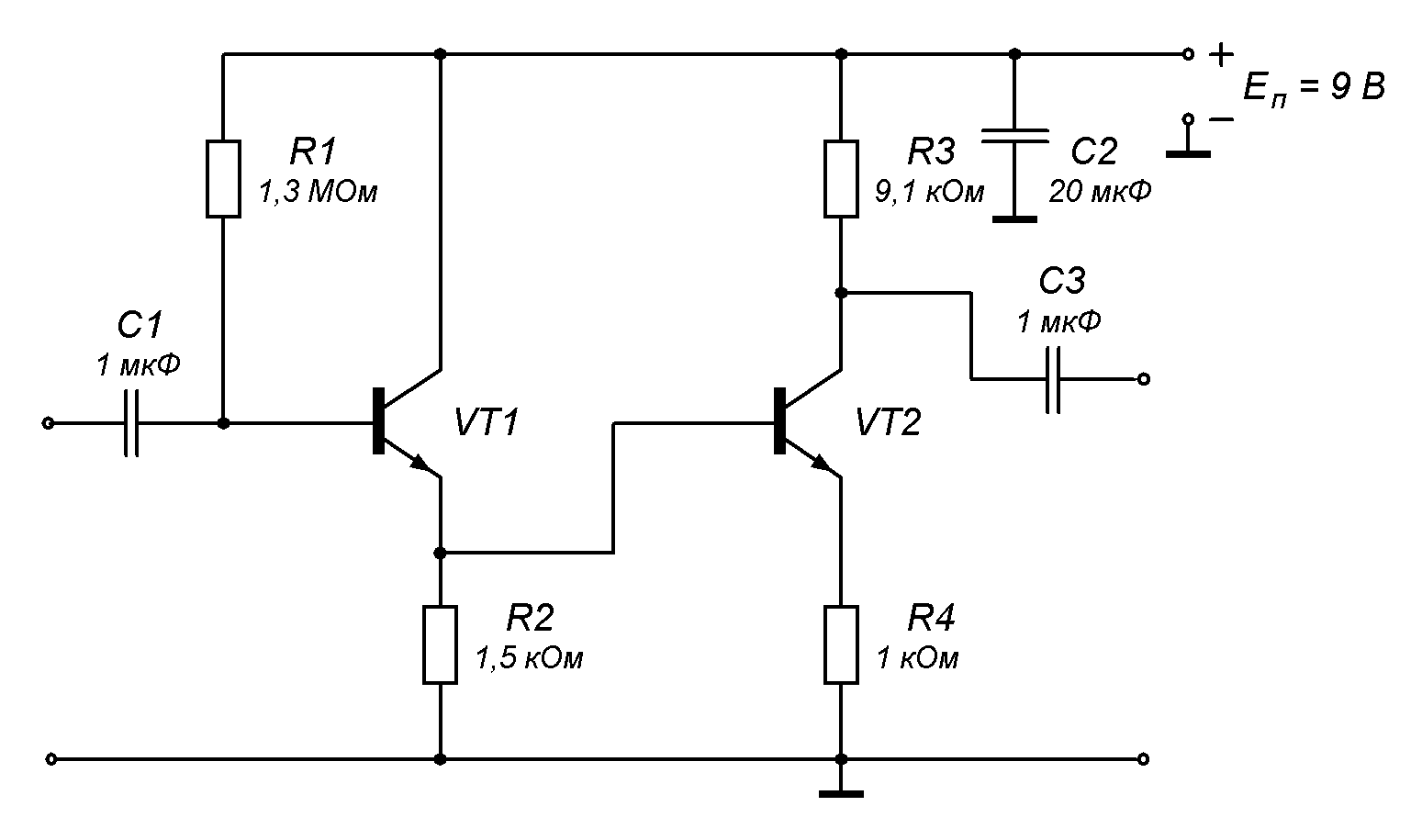

Рисунок 2.5 Рисунок 2.6

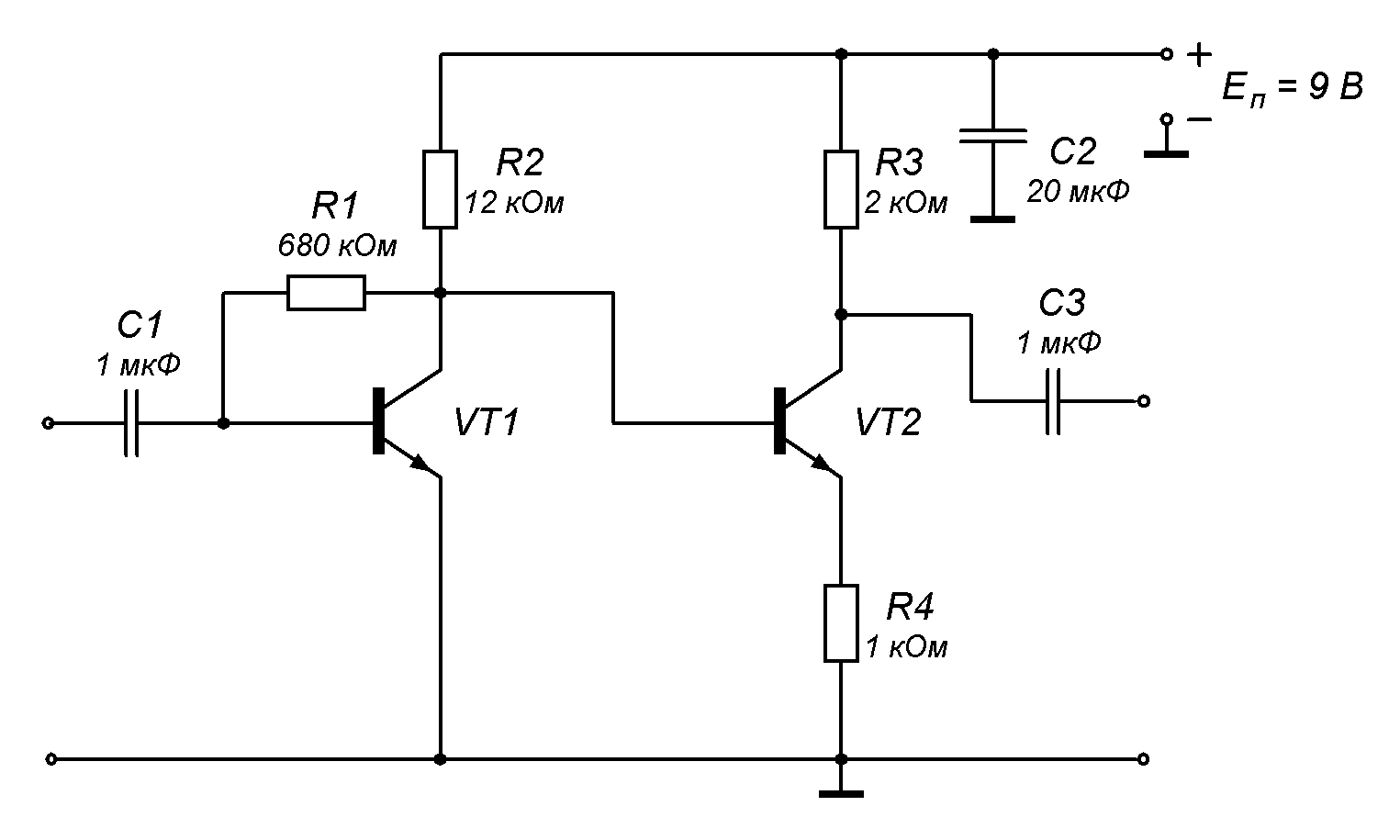

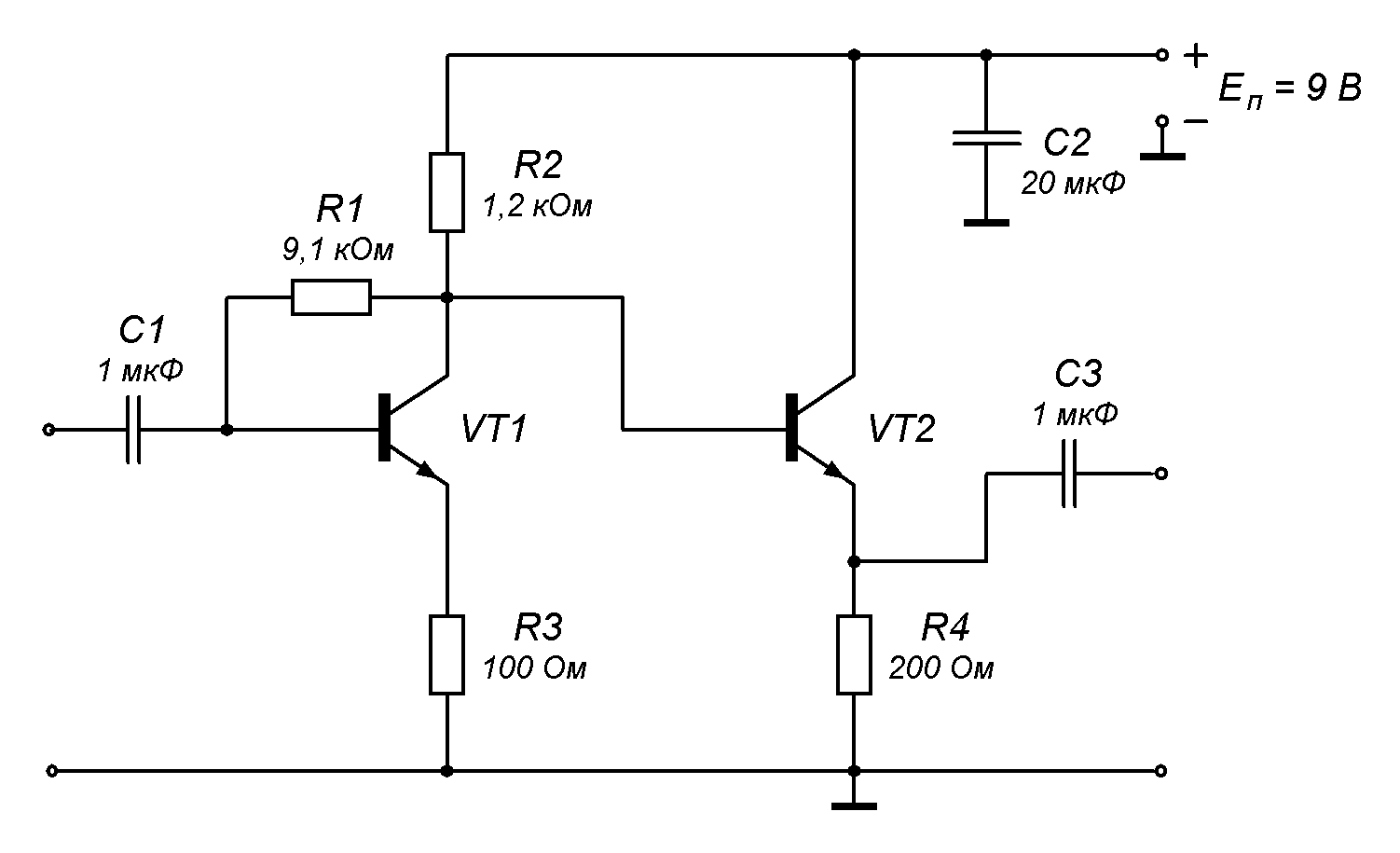

Рисунок 2.7 Рисунок 2.8

Рисунок 2.9 Рисунок 2.10

Замечание. Номиналы резисторов, приведеннные на схемах, уточняються в процессе расчета. Порядок сопротивлений резисторов, полученных в результате расчета, должен соответствовать величинам, указанным на схемах.
