6. Расчет резервуаров чистой воды

Резервуары чистой воды предназначены для регулирования неравномерности работы насосных станций I и II подъема и хранения неприкосновенного запаса воды на весь период пожаротушения:

Регулирующая емкость резервуаров чистой воды может быть определена на основе анализа работы насосных станций I и II подъема.

Режим работы НС-1 обычно принимается равномерным, так как такой режим наиболее благоприятен для оборудования НС-I и сооружений для обработки воды. При этом НС-I, так же как и НС-II, должна подать все 100 % суточного расхода воды в поселке. Следовательно, часовая подача воды НС-1 составит от суточного расхода воды в поселке. Режим работы НС-11 приведен в разд. 3.

Для определения воспользуемся графоаналитическим способом. Для этого совместим графики работы НС-I и НС-II (рис. 6.1). Регулирующий объем резервуаров чистой воды в процентах от суточного расхода воды равен площади а или равновеликой ей сумме площадей б.

или

В рассматриваемом примере суточный расход воды составляет 12762 м³ и регулирующий объем резервуара чистой воды будет равен

.

Рис. 6.1. Режим работы НС-11 и НС-1: а - поступление воды в резервуар; б - убыль воды из резервуара

Неприкосновенный запас воды в соответствии с п. 9.4 [4] определяется из условия обеспечения пожаротушения из наружных гидрантов и внутренних пожарных кранов (пп. 2.12 - 2.17, 2.20, 2.22 - 2.24 [4] и пп. 6.1 - 6.4 [5]), а также из специальных средств пожаротушения (спринклеров, дренчеров и других аппаратов, не имеющих собственных резервуаров), согласно пп. 2.18 и 2.19 [4], и обеспечения максимальных хозяйственно-питьевых и производственных нужд на весь период пожаротушения с учетом требований п. 2.21 [4].

Таким образом,

При определении объема неприкосновенного запаса воды в резервуарах допускается учитывать пополнение их водой во время тушения пожара, если подача воды в резервуары осуществляется системами водоснабжения I и II категории по степени обеспеченности подачи воды, т.е.

В нашем примере

где τ_т = 3 ч - расчетная продолжительность тушения пожара (п. 2.24 [4]).

При определении 2пос.п_Р не учитываются расходы на поливку территории, прием душа, мытье полов и мойку технического оборудования на промышленном предприятии, а также расходы воды на поливку растений в теплицах, т. е. если эти расходы воды попали в час максимального водопотребления, то их следует вычесть из общего расхода воды (п. 2.21 [4]). Если при этом окажется ниже, чем водопотребление в какой-либо другой час, когда душ не работает, то максимальный расход воды следует принимать в соответствии со столбцом 10 табл. 1.3.

В приведенном примере - = 749,62 - 35 = 714,62 м³/ ч, что меньше водопотребления в следующий час (т.е. с 9.00 до 10.00 час) – 743,03 м³/ч. Поэтому при расчете неприкосновенного запаса на хозяйственно-питьевые нужды принимаем

= 743,03 м³ и × τ_т = 743,03×3 = 2229 м³.

Во время тушения пожара насосы насосной станции I подъема работают и подают в час 4,167 % суточного расхода воды, а за время τ_т будет подано

Таким образом, объем неприкосновенного запаса воды будет равен

Полный объем резервуаров чистой воды

Согласно п. 9.21 [4], общее количество резервуаров должно быть не менее двух, причем уровни НЗ должны быть на одинаковых отметках, при выключении одного резервуара в остальных должно храниться не менее 50% НЗ, а оборудование резервуаров должно обеспечивать возможность независимого включения и опорожнения каждого резервуара.

Принимаем два типовых резервуара объемом 1800 м³ каждый (прил. 4). Оборудование резервуаров - см. с. 275-277 учебника [2]. Общий вид типового железобетонного резервуара показан на рис. 13.22 [2], а камер переключения - на рис. 6.2

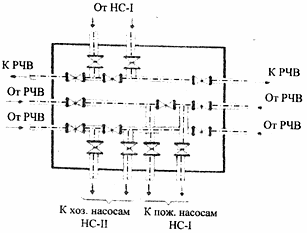

Рис. 6.2. План камеры переключения резервуара чистой воды для НС-II низкого давления

Рис. 6.3. План камеры переключения РЧВ для высокого давления НС-II
