Данные для гидравлического расчета водопроводной сети с использованием эвм
Исходные данные:
Количество колец = 2
Количество участков в кольце = 8
Допустимая невязка = 0,1
Номер |
Расход, л/с |
Длина, м |
Диаметр, м |
Номер прилегающего кольца |
|
кольца |
участка |
||||
I |
1 |
100,90 |
1000 |
0,2790 |
0 |
2 |
-55,00 |
2000 |
0,2350 |
II |
|
3 |
-155,00 |
1000 |
0,3680 |
0 |
|
4 |
149,70 |
1000 |
0,3680 |
0 |
|
5 |
125,80 |
1500 |
0,3220 |
0 |
|
II |
1 |
112,90 |
1500 |
0,3220 |
0 |
2 |
55,00 |
2000 |
0,2350 |
1 |
|
3* |
1,00 |
0 |
1,0000 |
0 |
|
4 |
-47,40 |
1500 |
0,2350 |
0 |
|
5 |
-66,60 |
500 |
0,2350 |
0 |
|
* Дополнительный участок во II кольце. |
|||||
|

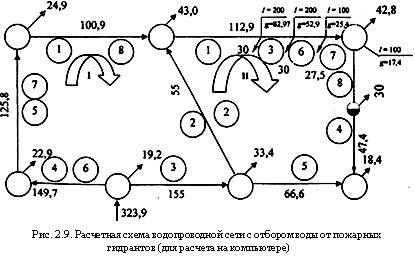

Рис. 2.9. Расчетная схема водопроводной сети с отбором воды от пожарных гидрантов (для расчета на компьютере). |
Потери напора в сети для этого случая, определенные по табл. 2.10, будут составлять примерно 23,3 м, т.е. меньше, чем при отборе в диктующей точке 24,6 м. Таким образом, любой другой вариант отбора воды на пожаротушение, отличный от показанного на рис. 2.8, будет давать меньшие потери напора в водопроводной сети, т.е. всегда будет осуществим.
Для расчета сложных (многокольцевых) систем как наружного, так и внутреннего водоснабжения на кафедре имеется более мощная компьютерная программа «Water.exe», которая автоматически выполняет первоначальное распределение расходов по участкам сети; увязывает потери напора в кольцах; определяет диктующую точку сети; подбирает диаметры трубопроводов, исходя из предельно допустимой скорости движения воды в них; подсчитывает суммарные гидравлические потери напора в каждом кольце и во всей сети в целом.
Программа работает в режиме диалога с пользователем, в ней имеется достаточно подробная динамическая справка о правилах подготовки исходных данных и порядке их обработки, а также все необходимые справочные данные о семи типах (сортаментах) трубопроводов.
Использование данной программы для решения учебных и практических задач возможно по согласованию с преподавателем.
