Цель работы заключается в изучении автоматических приборов для измерения температуры, работающих в комплекте со стандартными термопреобразователями сопротивления, изучении образцовых средств, применяемых для поверки автоматических приборов с мостовой и ком­пенсационной измерительной схемой, приобретении навыков работы с образцовыми средствами и освоении поверки автоматических приборов для измерения температуры. В качестве рабочего эталона используется магазин сопротивлений типа Р4831.

Задачами лабораторной работы являются:

- изучение принципа действия и устройства автоматических приборов

для измерения температуры;

- поверка автоматических приборов с мостовой и компенсационной измерительной схемой и обработка результатов поверки;

- определение погрешностей измерительных систем с двух- и трех-проводной схемами включения термопреобразователей сопротивле­ния.

Автоматические уравновешенные мосты

Автоматические уравновешенные мосты предназначены для из­мерения температуры в комплекте с термопреобразователями сопро­тивления (ТПС). В автоматических уравновешенных мостах использу­ется измерительная схема, реализующая нулевой метод измерения зна­чения сопротивления ТПС. Простейшая измерительная схема уравно­вешенного моста изображена на рис. 1.

Рисунок 1 - Измерительная схема уравновешенного моста

Измерительная схема представляет собой последовательно соеди­ненные между собой в замкнутую цепь термопреобразователь сопротивления RT и резисторы R1- R3.

Точки а, b, с, d между резисторами R1 - R3 и термопреббразователем сопротивления RT принято называть вершинами измерительной схемы уравновешенного моста. Электрические цепи между соседними вершинами измерительной схемы, например, вершинами а и с, назы­вают плечами моста. Электрические цепи между вершинами, разделен­ными двумя плечами моста, например, между вершинами с и d, назы­вают диагоналями моста. Электрическую цепь между вершинами с и d , в которую включают индикатор наличия тока НИ (нуль - индика­тор), называют измерительной диагональю моста. Измерительную цепь между вершинами а и b , в которую включают источник питания, на­зывают диагональю питания моста.

Равновесие измерительной схемы уравновешенного моста характе­ризуется отсутствием тока в измерительной диагонали моста, которому соответствует равенство произведений значений сопротивлений проти­воположных плеч моста R1∙R3 = R2∙RT. При нарушении равновесия из­мерительной схемы, например, при изменении значения сопротивления термопреобразователя сопротивления RT , схему можно привести в со­стояние равновесия путем изменения значения переменного сопротив­ления 1. По положению движка переменного сопротивления R1 можно судить о значении сопротивления ТПС, так как RT= R1∙R3 / R2 , а отно­шение R3 / R2 является постоянной величиной. В измерительных схе­мах автоматических приборов в качестве переменных сопротивлений используют сопротивления специальной конструкции (реохорд).

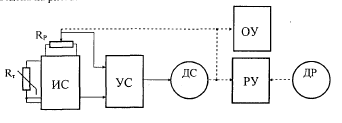

Структурная схема автоматического уравновешенного моста при­ведена на рис. 2.

Рисунок 2 - Структурная схема автоматического уравновешенного моста:

ИС - измерительная схема; Rp - реохорд; УС - усилитель следящей системы;

ДС, ДР - электродвигатели следящей системы и регистрирующего устройства;ОУ - отсчетное устройство; РУ - регистрирующее устройство.

На рис. 3 приведена полная измерительная схема уравновешен­ного автоматического моста. На ней приняты следующие обозначения: Rш - шунт реохорда, предназначенный для подгонки параллельно со­единенных сопротивлений реохорда Rp и шунта реохорда Rш до стан­дартного значения;

RH - резистор для подгонки нижнего предела измерений;

RB - резистор для подгонки верхнего предела измерений;

R1, R2, R3 - резисторы измерительной схемы;

Rn - резистор для ограничения тока в цепи питания;

RT- термопреобразователь сопротивления;

Rл, - подгоночные катушки для установки стандартных значений сопро­тивлений линий связи термопреобразователя сопротивления с автома­тическим мостом.

Рисунок 3 - Измерительная схема автоматического уравновешенного моста

Следящая система автоматического моста состоит из усилителя УС, электродвигателя ДС, механически связанного с движком реохорда Rp. Отсчетное устройство содержит шкалу и стрелку — указатель. Реги­стрирующее устройство включает пишущий узел и лентопротяжный механизм диаграммной ленты или устройство перемещения диаграмм­ного диска ДД, связанные с электродвигателем ДР регистрирующего устройства. Механические связи показаны на схеме (рис. 3) пунктир­ными линиями.

Если значение измеряемой температуры равно нижнему пределу

измерений, то измерительная схема автоматического моста находится в состоянии равновесия и напряжение Ucd на ее выходе отсутствует. Стрелка - указатель отсчетного устройства находится на отметке шка­лы, соответствующей нижнему пределу измерений автоматического моста.

Если измеряемая температура увеличивается, то значение сопро­тивления ТПС увеличивается и равновесие измерительной схемы авто­матического моста нарушается. На выходе измерительной схемы появ­ляется напряжение Ucd , которое подается на вход усилителя УС. На­пряжение с выхода усилителя УС поступает на обмотку управления ОУ реверсивного электродвигателя ДС следящей системы. Напряжение пи­тания обмотки возбуждения ОВ электродвигателя ДС составляет 127 В переменного тока. Когда напряжение на обмотке управления ОУ дости­гает значения напряжения трогания, реверсивный электродвигатель ДС начинает работать. С помощью механической связи электродвигатель ДС перемещает движок реохорда Rp в направлении равновесия измери­тельной схемы. В момент равновесия измерительной схемы Ucd = 0 и электродвигатель ДС отключается. Стрелка - указатель отсчетного уст­ройства устанавливается на отметке шкалы, соответствующей измеряе­мой температуре.

Если измеряемая температура уменьшается, то значение сопротив­ления ТПС уменьшается и равновесие измерительной схемы автомати­ческого моста вновь нарушается. На выходе измерительной схемы по­является напряжение Ucd, фаза которого противоположна фазе напря­жения Ucd при увеличении измеряемой температуры. Реверсивный электродвигатель ДС перемещает движок реохорда Rp в направлении, противоположном направлению перемещения движка реохорда при увеличении измеряемой температуры. Движок реохорда Rp останавли­вается в положении, соответствующем новому состоянию равновесия измерительной схемы. Стрелка - указатель вновь устанавливается на отметке шкалы, соответствующей измеряемой температуре.

Термопреобразователь сопротивления включают в измерительную схему автоматического моста по двух- и трехпроводной схеме. На рис. 3 показана трехпроводная схема включения ТПС в измерительную схе­му. При трехпроводной схеме включения ТПС подключают в измери­тельную схему с помощью трех линий связи, одна из которых соединя­ется с измерительной схемой уравновешенного моста в точке а1, вторая - в точке а2, а третья - в точке f. Таким образом, при трехпроводной схеме включения ТПС источник питания подключают с помощью третьей линии связи непосредственно к ТПС. Условие равновесия при трехпроводной схеме включения ТПС в измерительную схему описы­вается уравнением

, (1)

где Rnp - приведенное сопротивление реохорда, Rnp = RcRe/(Rc + Rв),

-часть приведенного сопротивления реохорда правее вершины с моста.

При двухпроводной схеме включения термопреобразователь сопротивления подключают в измерительную схему с помощью двух линий связи, одна из которых соединяется с измерительной схемой уравновешенного моста в точке а2 , а вторая - в точке f. Условие рав­новесия при двухпроводной схеме включения ТПС в измерительную схему определяется уравнением:

Rl(R3 + mRnp)=R2[Rm + 2Rл+RH + (1-m)Rnp]. (2)

Так как при двухпроводной схеме включения ТПС в измеритель­ную схему сопротивления Rл находятся в одном плече моста, возникает дополнительная погрешность измерения температуры из-за изменения сопротивлений Rл при изменении температуры окружающей среды. При трехпроводной схеме включения ТПС в измерительную схему автоматического уравновешенного моста дополнительная температур­ная погрешность измерения температуры уменьшается, так как сопро­тивления Rл находятся в соседних плечах измерительной схемы при­бора.
