Смотровые стекла

Каждый аппарат снабжается арматурой, т.е устройствами для наблюдения за работай аппарата и его регулировки.

Для наблюдения за уровнем жидкости в аппарате или для наблюдений за тем, что происходит в аппарате устанавливают смотровые стекла. Вмонтированные смотровые и водомерные стекла для прямого замера являются частями самого аппарата. Поэтому узлы креплений должны разрабатываться при проектировании. Удобны смотровые стекла с плоскими стеклами, которые изготавливаются длинной от 140 – 340 мм.

Для замера уровня выпускают стекла, имеющие рефленую поверхность со стороны, обращенной к жидкости. Также стекла не требуют подсветки, потому что смоченная часть стекла от низа до уровня жидкости кажется черной, а выше уровня – гораздо более светлой. Эти стекла изготавливаются из закаленного стекла и могут приминяться до давлений порядка 12 МПа.

Для аппаратов, рабочее давление которых не превышает 0,6 МПа, лучше применять круглые стекла, дающие несколько лучшую видимость.Круглые смотровые окна нормализованы. (См. рис.299 стр.318 Домашнев) рис.298 тоже Дать рисунки

Прорезь для продольных стекл ослабляют обечайку аппарата. Если такие стекла используют только для замера уровня жидкости, то прорезь заменяется двумя, тремя отверстиями, соеденяющими рабочее пространство с полостью мерного стекла. Это конструкция разработки НИИХИМАША.

Размещать стекла на аппарате и сами аппараты на несущих конструкциях так, чтобы человеку среднего роста было удобно заглянуть в смотровое стекло. Высота стекла должна быть 1500 – 1600 мм от уровня пола.

Опоры и лапы

Опоры и лапы служат для установки аппаратов на фундаменты и несущие конструкции. Только простые резервуары не имеют лап и устанавливаются на фундамент.

Размеры и форма опор и лап зависят от величины и характера нагрузок, от веса аппарата, от материала, из которого изготавляется аппарат, а также от расположения аппарата в пространстве.

Конструкции опор сварных вертикальных аппаратов

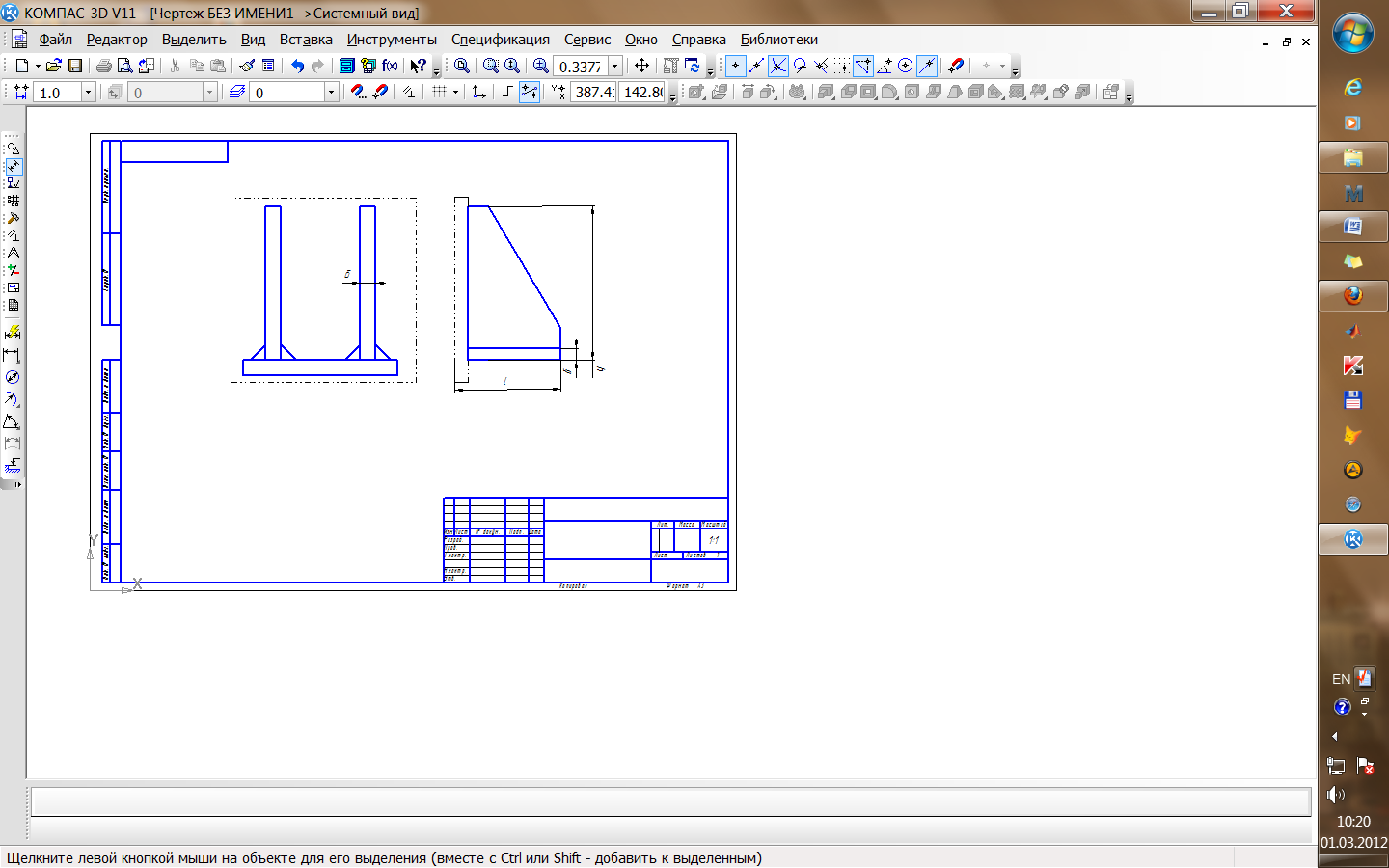

РИСУНКИ

Они свариваются из кусков лстовой стали или вырезаются и гнутся из полосы. Для того чтобы распределить усилие на большую площадь обечайки между прокладкой и обечайкой помещают наклодной лист.

Число лап на вертикальных аппаратах берут от двух до четырех.

Опорная поверхность лап, опирающихся о кирпичные или бетонные фундаменты, должны быть достаточной для того, чтобы в фундаменте не возникли слишком большие напряжения. Допускаемое напряжение для бетонов, наиболее часто приминяемых для изготовления фундаментов при запасе прочности порядка 2,5 – 3, равно примерно 2,0 МН/м², для кирпичной кладки 0,7 – 1,0 МН/м² – 1,6 МН/м².

(нужны рис. кон.опоры тип II см. конспект либо Лащинский)

Опоры типов I и II предназначены для вертикальных цилиндрических аппаратов. Они представляют цельные сварные конструкции и жестко соединены с корпусом аппарата. Опоры предназначены в основном для установки аппаратов на фундаменте вне помещения, особенно при соотношении высоты аппарата к его диаметру

При этом цилиндрическую опору тип II (коническая) рекомендуется применять для цилиндрических аппаратов с Dв ≤ 1000 мм.
