3 Порядок виконання роботи
3.1 Вивести в ремонт оливний вимикач ВМП-10, який розсташований в КРУ серії КМ-1-10-20УЗ типу ШВМ-10-01-630.
Для цього треба виконати організаційні і технічні заходи. Вимкнення проводити в наступному порядку: за можливості обмежити навантаження; з внутрішнього боку панелі управління КРУ увімкнути автомат SF-1; на фасадному боці панелі ключем керування вимкнути оливний вимикач (контроль вимкнення здійснюється за показами амперметра та сигнальної лампи); відкрити відсік викатного візка оливного вимикача і викотити його в контрольне положення.
3.2.На вимкненому оливному вимикачі провести такі випробування:
3.2.1 Перевірити час увімкнення оливного вимикача.
Вимкнути автомат SF-1. Зібрати схему (рис. 3.3.а).Увімкнути автомат SF-1. На панелі керування ключем увімкнути оливний вимикач. Отримує живлення котушка увімкнення і одночасно почне працювати електричний секундомір. Як тільки оливний вимикач увімкнеться, його блок-контакти зашунтують двигун секундоміра і він зупиниться, зафіксувавши час увімкнення. Вимірювання провести 5 разів і результати занести в табл.3.3. Після чого знайти середньоарифметичне значення.
3.2.2 Перевірити час вимкнення оливного вимикача.
Вимкнути автомат SF-1. Зібрати схему (рис.3.3.б).Увімкнути автомат SF-1. На панелі керування ключем вимкнути оливний вимикач. Отримує живлення котушка вимкнення приводу і одночасно увімкнеться двигун секундоміра. Як тільки вимкнеться оливний вимикач, його розмикаючі блок-контакти зашунтують двигун секундоміра і він зафіксує час вимкнення вимикача. Провести 5 вимірювань і результат занести в табл.3.3.
3.2.3 Вимкнути автомат SF-1.Зібрати схему згідно рис. 3.4. Виміряти опір ізоляції обмоток котушок увімкнення і вимкнення приводу відносно корпусу за допомогою мегаомметра на 1 кВ. Записати результати вимірювань в табл. 3.4. Величина опору ізоляції повинна бути не менше 1 МОм.
3.2.4 Перевірка одночасності увімкнення контактів.

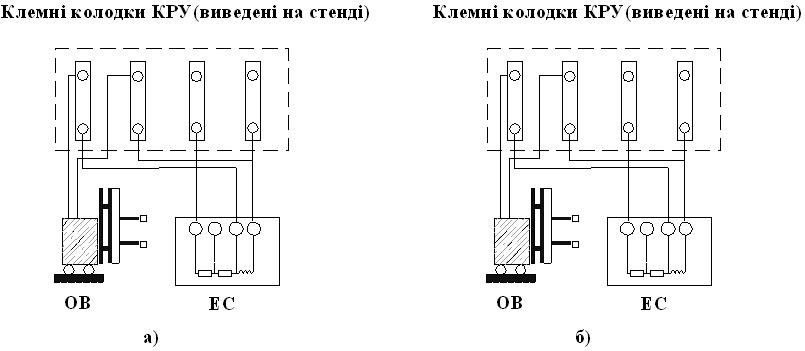

ОВ-оливний вимикач;
ЕС-електричний секундомір.
Рисунок 3.3 – Схема для визначення часу увімкнення (а)
І вимкнення (б) ов

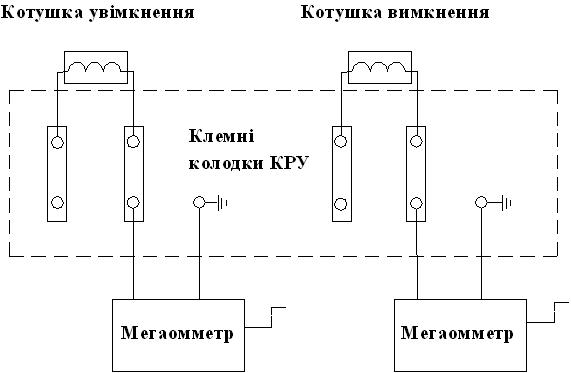

Рисунок 3.4 – Схема для визначення опору ізоляції
котушок увімкнення і вимкнення приводу ОВ
1 – контакти ОВ;
2 – знижувальний трансформатор;
3 – контрольні лампи.
Рисунок 3.5 – Cхема для перевірки одночасності увімкнення
Контактів оливного вимикача
Зібрати схему згідно рис. 3.5. За допомогю ключа керування увімкнути оливний вимикач. Зафіксувати момент замикання контактів всіх трьох фаз по одночасному засвічуванню контрольних ламп. Результати занести в табл. 3.5.
3.3 Ввести в роботу вимикач. Перевірити його працездат-
ність.
Увімкнути автомат SF-1 на внутрішньому боці панелі керування. Ключем на панелі увімкнути та вимкнути вимикач. За показами індикаторних ламп переконатися в нормальній роботі привода вимикача і комірки КРУ.
Перевірити працездатність захисту від дугових замикань на шинах і АПВ. Для перевірки роботи АПВ слід на фасаді панелі керування ключ встановити в положення АПВ. Після цього за допомогою дерев’яної штанги припідняти кришку над шинами і швидко відпустити назад. Вимикач повинен вимкнутись і через долі секунди знов увімкнутися. При цьому спрацьовує сигналізація, випадає “блінкер”.
Таблиця 3.3 - Визначення часу увімкнення і вимкнення приводу ОВ
№ вимірювання |
Час увімкнення ОВ, с |
Час вимкнення ОВ, с |
1 2 3 4 5 |
|
|
Середнє арифметичне значення |
|
|
Таблиця 3.4 – Визначення опору ізоляції обмоток котушок привода відносно корпусу
|
Величина опору ізоляції, МОм |
Котушка увімкнення “Земля” |
|
Котушка вимкнення “Земля” |
|
Таблиця 3.5 – Перевірка одночасності увімкнення контактів ОВ
Контрольна лампа фази |
Час засвічування під час увімкнення, с |
А В С |
|
4 ЗМІСТ ЗВІТУ
4.1 Навести схеми випробувань.
4.2 За результатами вимірювань дати заключення про одночасність увімкнення контактів оливного вимикача.
4.3 Визначити час увімкнення і вимкнення оливного вимикача. Заповнити табл. 3.3.
4.4 Написати організаційні і технічні заходи, які необхідно виконати для виводу в ремонт оливного вимикача.
4.5 Привести результати вимірювання опору ізоляції котушки увімкнення і вимкнення приводу оливного вимикача і дати заключення про її стан.
4.6 Дати заключення про роботу АПВ.
